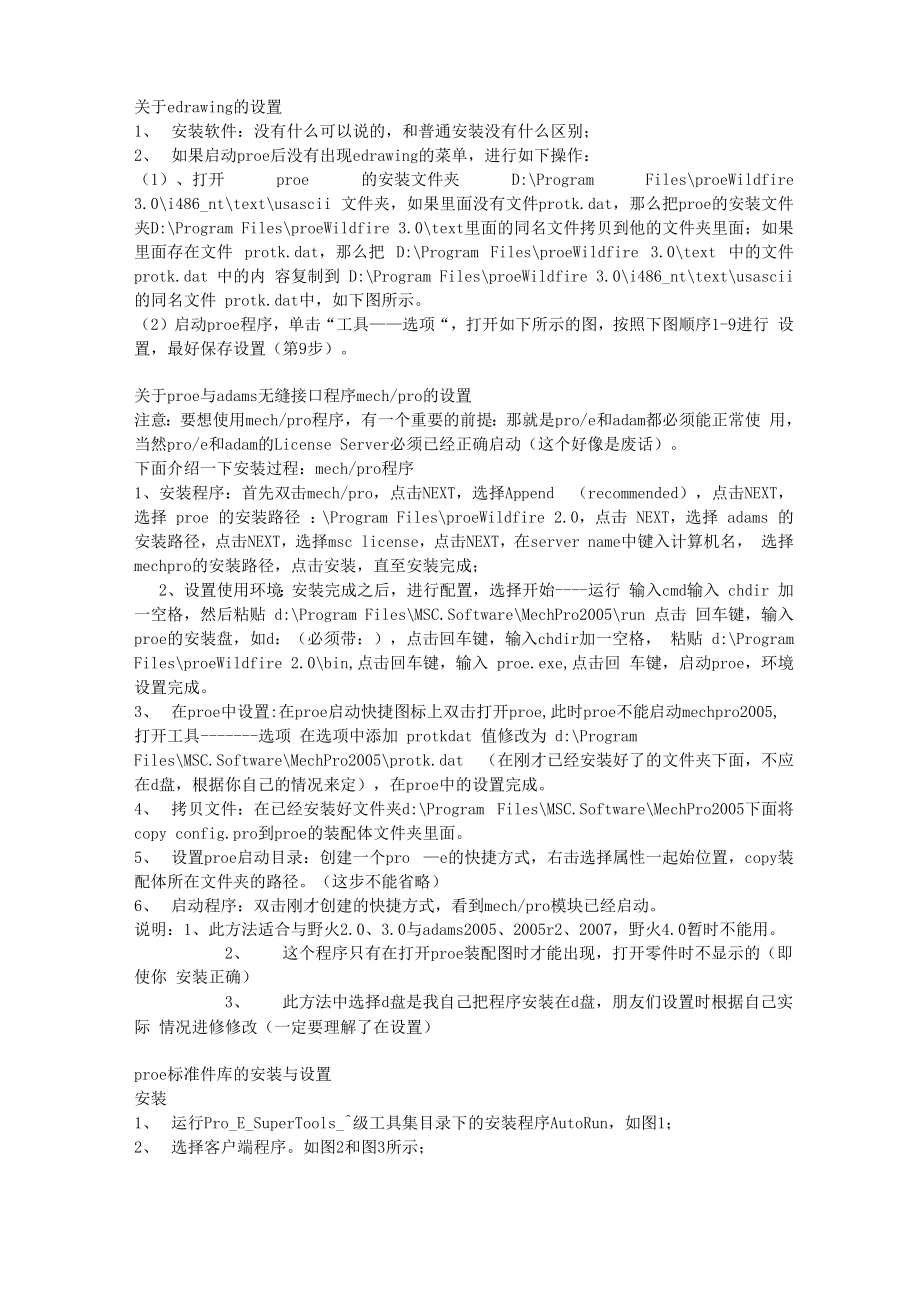

关于edrawing的设置1、 安装软件：没有什么可以说的，和普通安装没有什么区别；2、 如果启动proe后没有出现edrawing的菜单，进行如下操作：（1）、打开 proe 的安装文件夹 D:\Program Files\proeWildfire 3.0\i486_nt\text\usascii 文件夹，如果里面没有文件protk.dat，那么把proe的安装文件夹D:\Program Files\proeWildfire 3.0\text里面的同名文件拷贝到他的文件夹里面；如果里面存在文件 protk.dat，那么把 D:\Program Files\proeWildfire 3.0\text 中的文件 protk.dat 中的内 容复制到 D:\Program Files\proeWildfire 3.0\i486_nt\text\usascii 的同名文件 protk.dat中，如下图所示2）启动proe程序，单击“工具——选项“，打开如下所示的图，按照下图顺序1-9进行 设置，最好保存设置（第9步）关于proe与adams无缝接口程序mech/pro的设置注意：要想使用mech/pro程序，有一个重要的前提：那就是pro/e和adam都必须能正常使 用，当然pro/e和adam的License Server必须已经正确启动（这个好像是废话）。
下面介绍一下安装过程：mech/pro程序1、安装程序：首先双击mech/pro，点击NEXT，选择Append （recommended），点击NEXT， 选择 proe 的安装路径 ：\Program Files\proeWildfire 2.0，点击 NEXT，选择 adams 的 安装路径，点击NEXT，选择msc license，点击NEXT，在server name中键入计算机名， 选择mechpro的安装路径，点击安装，直至安装完成；2、设置使用环境：安装完成之后，进行配置，选择开始----运行 输入cmd输入 chdir 加一空格，然后粘贴 d:\Program Files\MSC.Software\MechPro2005\run 点击 回车键，输入proe的安装盘，如d：（必须带：），点击回车键，输入chdir加一空格， 粘贴 d:\Program Files\proeWildfire 2.0\bin,点击回车键，输入 proe.exe,点击回 车键，启动proe，环境设置完成3、 在proe中设置:在proe启动快捷图标上双击打开proe,此时proe不能启动mechpro2005,打开工具 选项 在选项中添加 protkdat 值修改为 d:\ProgramFiles\MSC.Software\MechPro2005\protk.dat （在刚才已经安装好了的文件夹下面，不应 在d盘，根据你自己的情况来定），在proe中的设置完成。
4、 拷贝文件：在已经安装好文件夹d:\Program Files\MSC.Software\MechPro2005下面将 copy config.pro到proe的装配体文件夹里面5、 设置proe启动目录：创建一个pro —e的快捷方式，右击选择属性一起始位置，copy装 配体所在文件夹的路径这步不能省略）6、 启动程序：双击刚才创建的快捷方式，看到mech/pro模块已经启动说明：1、此方法适合与野火2.0、3.0与adams2005、2005r2、2007，野火4.0暂时不能用2、 这个程序只有在打开proe装配图时才能出现，打开零件时不显示的（即使你 安装正确）3、 此方法中选择d盘是我自己把程序安装在d盘，朋友们设置时根据自己实际 情况进修修改（一定要理解了在设置）proe标准件库的安装与设置安装1、 运行Pro_E_SuperTools_^级工具集目录下的安装程序AutoRun，如图1；2、 选择客户端程序如图2和图3所示；3、 选择需要安装的版本，如图4所示；4、 现在proe安装的路径，如图5、6所示；5、 现在程序安装路径：此步骤关系到启动程序以后能否调用标准件库，选择安装路径，注在 路径中一定不能带有空格的文件夹，例如：E:\ProgramFiles\（结果安装成功，调用标准件 出错）。
如下安装选择E:\ （根据个人需要选择）即可如图7所示；6、 开始安装，如图8所示7、 安装完成出现如图9所示的对话框，现在“单机软加密”后重新启动计算机8、 注册（怕版主把我踢出去了，所以在这里就不说解密的事情了）安装好外挂程序后，外挂程序在proe界面里面无法显示的设置1、 首先按照下面的前两张图片进行设置；2、 按照第三张图片对运行的程序进行检查；3、 根据上一步检查结果对D:\Program Files\proeWildfire 3.0\text里面文件protk进行 修改，如第4张图片。
