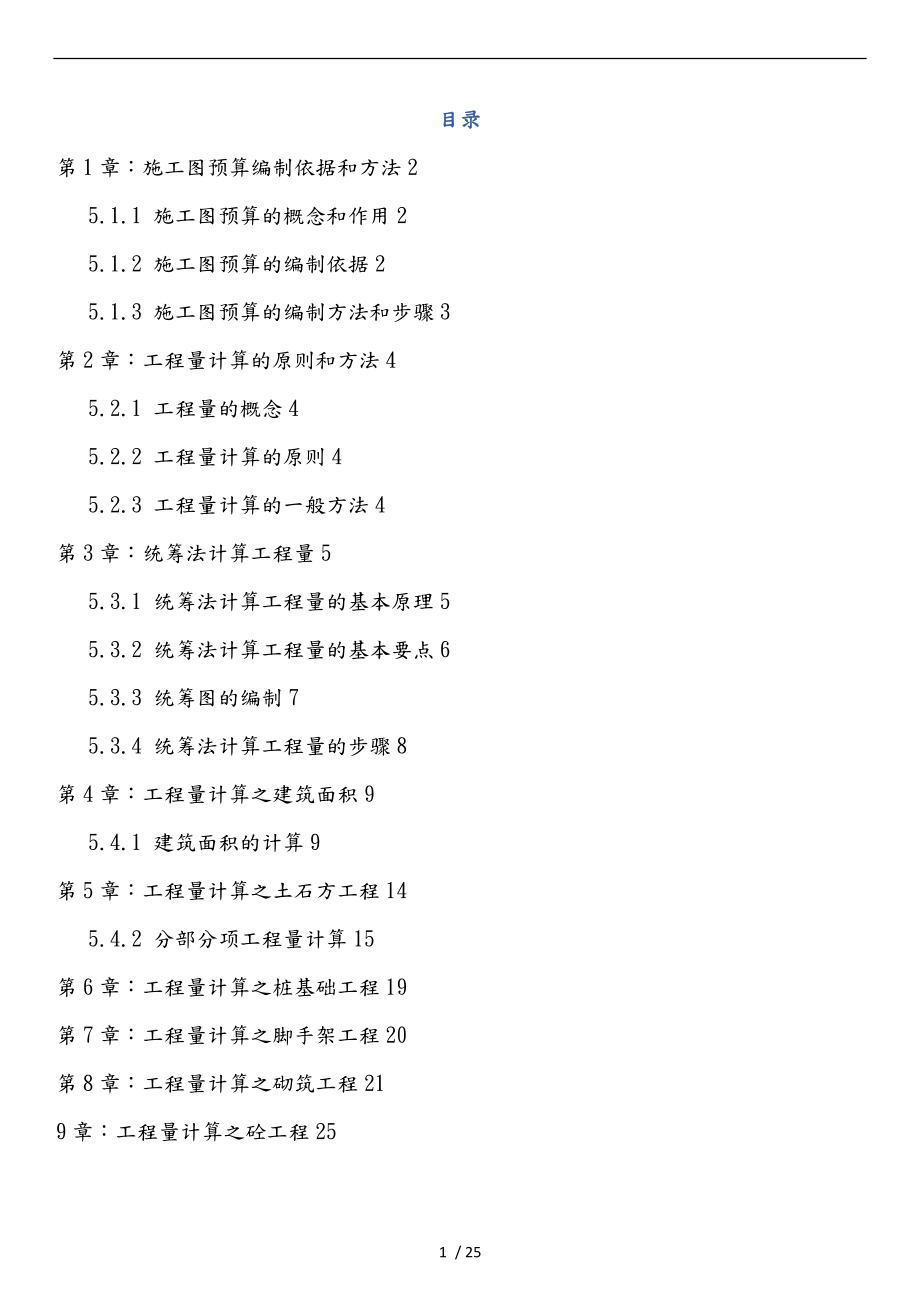

目录第1章：施工图预算编制依据和方法25.1.1 施工图预算的概念和作用25.1.2 施工图预算的编制依据25.1.3 施工图预算的编制方法和步骤3第2章：工程量计算的原则和方法45.2.1 工程量的概念45.2.2 工程量计算的原则45.2.3 工程量计算的一般方法4第3章：统筹法计算工程量55.3.1 统筹法计算工程量的基本原理55.3.2 统筹法计算工程量的基本要点65.3.3 统筹图的编制75.3.4 统筹法计算工程量的步骤8第4章：工程量计算之建筑面积95.4.1 建筑面积的计算9第5章：工程量计算之土石方工程145.4.2 分部分项工程量计算15第6章：工程量计算之桩基础工程19第7章：工程量计算之脚手架工程20第8章：工程量计算之砌筑工程219章：工程量计算之砼工程25第1章： 施工图预算编制依据和方法5.1.1 施工图预算的概念和作用1．施工图预算的概念 施工图预算即单位工程预算书，是在施工图设计完成后，工程开工前，根据已批准的施工图纸，在施工方案或施工组织设计已确定的前提下，按照国家或省市颁发的现行预算定额、费用标准、材料预算价格等有关规定，进行逐项计算工程量、套用相应定额、进行工料分析、计算直接费、并计取间接费、计划利润、税金等费用，确定单位工程造价的技术经济文件。
建筑安装工程预算包括建筑工程预算和设备与安装工程预算 建筑工程预算又可分为一般土建工程预算、给排水工程预算、暖通工程预算、电气照明工程预算、构筑物工程预算与工业管道、电力、电信工程预算；设备与安装工程预算又可分为机械设备与安装工程预算和电气设备与安装工程预算 本章只讨论“一般土建工程施工图预算”的编制 2． 施工图预算的作用 （ 1）确定工程造价的依据 施工图预算可作为建设单位招标的“标底”，也可以作为建筑施工企业投标时“报价”的参考 （ 2）实行建筑工程预算包干的依据和签订施工会同的主要容 通过建设单位与施工单位协商，征得建设银行认可，可在施工图预算的基础上，考虑设计或施工变更后可能发生的费用增加一定系数作为工程造价一次包死同样，施工单位与建设单位签定施工合同，也必须以施工图预算为依据否则，施工合同就失去约束力 （ 3）建设银行办理拨款结算的依据 根据现行规定，经建设银行审查认定后的工程预算，是监督建设单位和施工企业根据工程进度办理拨款和结算的依据 （ 4）施工企业安排调配施工力量，组织材料供应的依据 施工单位各职能部门可依此编制劳动力计划和材料供应计划，做好施工前的准备 （ 5）建筑安装企业实行经济核算和进行成本管理的依据 正确编制施工图预算和确定工程造价，有利于巩固与加强建筑安装企业的经济核算，有利于发挥价值规律的作用。
（ 6）是进行“两算”对比的依据 5.1.2 施工图预算的编制依据• 编制依据 （ 1）施工图纸 是指经过会审的施工图，包括所附的文字说明、有关的通用图集和标准图集与施工图纸会审记录它们规定了工程的具体容、技术特征、建筑结构尺寸与装修做法等因而是编制施工图预算的重要依据之一 （ 2）现行预算定额或地区单位估价表 现行的预算定额是编制预算的基础资料编制工程预算，从分部分项工程项目的划分到工程量的计算，都必须以预算定额为依据 地区单位估价表是根据现行预算定额、地区工人工资标准、施工机械台班使用定额和材料预算价格等进行编制的它是预算定额在该地区的具体表现，也是该地区编制工程预算的基础资料 （ 3）经过批准的施工组织设计或施工方案 施工组织设计或施工方案是建筑施工中重要文件，它对工程施工方法、材料、构件的加工和堆放地点都有明确规定这些资料直接影确工程量的计算和预算单价的套用 （ 4）地区取费标准（或间接费定额）和有关动态调价文件 按当地规定的费率与有关文件进行计算 （ 5）工程的承包合同（或协议书）、招标文件 （ 6）最新市场材料价格 是进行价差调整的重要依据 （ 7）预算工作手册 预算工作手册是将常用的数据、计算公式和系数等资料汇编成手册以便查用，可以加快工程量计算速度。
（ 8）有关部门批准的拟建工程概算文件 2. 编制条件 （ 1）施工图经过设计交底和会审后，由建设单位、施工单位和设计单位共同认可； （ 2）施工单位编制的施工组织设计或施工方案，经过其上级有关部门批准； （ 3）建 设单位和施工单位在设备、材料、构件等加工定货方面已有明确分工 5.1.3 施工图预算的编制方法和步骤• 施工图预算的编制方法 施工图预算的编制方法有单价法和实物法两种 （ 1）单价法 用单价法编制施工图预算，就是利用各地区、各部门编制的建筑安装工程单位估价表或预算定额基价，根据施工图计算出的各分项工程量，分别乘以相应单价或预算定额基价并求和，得到定额直接费，再加上其它直接费，即为该工程的直接费；再以工程直接费或人工费为计算基础，按有关部门规定的各项取费费率，求出该工程的间接费、计划利润与税金等费用；最后将上述各项费用汇总即为一般土建工程预算造价 这种编制方法便于技术经济分析，是常用的一种编制方法 （ 2）实物法 用实物法编制一般土建工程施工图预算，就是根据施工图计算的各分项工程量分别乘以预算定额的人工、材料、施工机械台班消耗量，分类汇总得出该工程所需的全部人工、材料、施工机械台班数量，然后再乘以当时、当地人工工资标准、各种材料单价、施工机械台班单价，求和，再加上其它直接费，就可以求出该工程直接费。
间接费、计划利润与税金等费用计取方法与单价法一样 下面以单价法为例介绍一般土建工程施工图预算的编制步骤 2． 一 般土建工程施工图预算的步骤 （ 1）收集基础资料，做好准备 主要收集编制施工图预算的编制依据包括施工图纸、有关的通用标准图、图纸会审记录、设计变更通知、施工组织设计、预算定额、取费标准与市场材料价格等资料 2）熟悉施工图等基础资料 编制施工图预算前，应熟悉并检查施工图纸是否齐全、尺寸是否清楚，了解设计意图，掌握工程全貌另外，针对要编制预算的工程容搜集有关资料，包括熟悉并掌握预算定额的使用围、工程容与工程量计算规则等 （ 3）了解施工组织设计和施工现场情况 编制施工图预算前，应了解施工组织设计中影响工程造价的有关容例如，各分部分项工程的施工方法，土方工程中余土外运使用的工具、运距，施工平面图对建筑材料、构件等堆放点到施工操作地点的距离等等，以便能正确计算工程量和正确套用或确定某些分项工程的基价这对于正确计算工程造价，提高施工图预算质量，有着重要意义 （ 4）计算工程量 工程量计算应严格按照图纸尺寸和现行定额规定的工程量计算规则，遵循一定的顺序逐项计算分项子目的工程量计算各分部分项工程量前，最好先列项。
也就是按照分部工程中各分项子目的顺序，先列出单位工程中所有分项子目的名称，然后再逐个计算其工程量这样，可以避免工程量计算中，出现盲目、零乱的状况，使工程量计算工作有条不紊地进行，也可以避免漏项和重项 有关工程量计算方法和规则，参见本章第四节 （ 5）汇总工程量、套预算定额基价（预算单价） 各分项工程量计算完毕，并经复核无误后，按预算定额手册规定的分部分项工程顺序逐项汇总，然后将汇总后的工程量抄入工程预算表，并把计算项目的相应定额编号、计量单位、预算定额基价以与其中的人工费、材料费、机械台班使用费填入工程预算表 （ 6）计算直接工程费 计算各分项工程直接费并汇总，即为一般土建工程定额直接费，再以此为基数计算其他直接费、现场经费，求和得到直接工程费 （ 7）计取各项费用 按取费标准（或间接费定额）计算间接费、计划利润、税金等费用，求和得出工程预算价值，并填入预算费用汇总表中同时计算技术经济指标，即单方造价 （ 8）进行工料分析 计算出该单位工程所需要的各种材料用量和人工工日总数，并填入材料汇总表中这一步骤通常与套定额单价同时进行，以避免二次翻阅定额如果需要，还要进行材料价差调整 （ 9）编制说明、填写封面、装订成册 编制说明一般包括以下几项容： • 编制预算时所采用的施工图名称、工程编号、标准图集以与设计变更情况； • 采用的预算定额与名称； • 间接费定额或地区发布的动态调价文件等资料； • 钢筋、铁件是否已经过调整； 5）其它有关说明。
通常是指在施工图预算中无法表示，需要用文字补充说明的例如，分项工程定额中需要的材料无货，用其它材料代替，其价格待结算时另行调整，就需用文字补充说明 施工图预算封面通常需填写的容有：工程编号与名称、建筑结构形式、建筑面积、层数、工程造价、技术经济指标、编制单位与日期等 最后，把封面、编制说明、预算费用汇总表、材料汇总表、工程预算分析表，按以上顺序编排并装订成册，编制人员签字盖章，请有关单位审阅、签字并加盖单位公章后，一般土建工程施工图预算便完成了编制工作 第2章：工程量计算的原则和方法5.2.1 工程量的概念工程量，就是以物理计量单位或自然单位所表示的各个具体工程和结构配件的数量物理计量单位，一般是指以公制度量表示的长度、面积、体积、重量等如建筑物的建筑面积，楼面的面积（ m 2 ），墙基础、墙体、混凝土梁、板、柱的体积（m 3 ）、管道、线路的长度（m）、钢柱、钢梁、钢屋架的重量（t）等自然计量单位是指以施工对象本身自然组成情况为计量单位，如台、套、组、个等 5.2.2 工程量计算的原则工程量是编制施工图预算的基础数据，同时也是施工图预算中最繁琐、最细致的工作而且工程量计算项目是否齐全，结果准确与否，直接影响着预算编制的质量和进度。
为快速准确的计算工程量，计算时应遵循以下原则： • 熟悉基础资料 在工程量计算前，应熟悉现行预算定额、施工图纸、有关标准图、施工组织设计等资料，因为他们都是计算工程量的直接依据 2．计算工程量的项目应与现行定额的项目一致 工程量计算时，只有当所列的分项工程项目与现行定额中分项工程的项目完全一致时，才能正确使用定额的各项指标尤其当定额子目中综合了其他分项工程时，更要特别注意所列分项工程的容是否与选用定额分项工程所综合的容一致，不可重复计算 例如，现行定额楼地面工程找平层子目中，均包括刷素水泥浆一道，在计算工程量时，不可再列刷素水泥浆子目 3．工程量的计量单位必须与现行定额的计量单位一致 现行定额中各分项工程的计量单位是多种多样的有的是 m 3 、有的是m 2 、还有的是延长米m、t和个等所以，计算工程量时，所选用的计量单位应与之一样 4．必须严格按照施工图纸和定额规定的计算规则进行计算 计算工程量必须在熟悉和审查图纸的基础上，严格按照定额规定的工程量计算规则，以施工图所标注尺寸（另有规定者除外）为依据进行计算，不能随意加大或缩小构件尺寸，以免影响工程量的准确性 5．工程量的计算应采用表格形式 为计算清晰和便于审核，在计算工程量时常采用表格形式，表格具体形式可参见本章第六节工程量计算实例中表 5-20。
5.2.3 工程量计算的一般方法为了防止漏项、减少重复计算，在计算工程量时应该按照一定的顺序，有条不紊地进行计算下面分别介绍土建工程中工程量计算通常采用的几种顺序 1.按施工顺序计算 按施工先后顺序依次计算工程量，即按平整场地、挖地槽、基础垫层、砖石基础、回填土、砌墙、门窗、钢筋混凝土楼板安装、屋面防水、外墙抹灰、楼地面、墙抹灰、粉刷、油漆等分项工程进行计算 2.按定额顺序计算 按当地定额中的分部分项编排顺序计算工程量，即从定额的第一分部第一项开始，对照施工图纸，凡遇定额所列项目，在施工图中有的，就按该分部工程量计算规则算出工程量凡遇定额所列项目，在施工图中没有，就忽略，继续看下一个项目，若遇到有的项目，其计算数据与其它分部的项目数据有关，则先将项目列出，其工程量待有关项目工程量计算完成后，再进行计算例如：计算墙体砌筑，该项目在定额的第四分部，而墙体砌筑工程量为：（墙身长度×高度 -门窗洞口面积）×墙厚-嵌入墙混凝土与钢筋混凝土构件所占体积+垛、附墙烟道等体积这时可先将墙体砌筑项目列出，工程量计算可暂放缓一步，待第五分部混凝土与钢筋混凝土工程与第六分部门窗工程等工程量计算完毕后，再利用该计算数据补算出墙体砌筑工程量。
这种按定额编排计算工程量顺序的方法，对初学者可以有效地防止漏算重算现象 3.按图纸拟定一个有规律的顺序依次计算 （ 1）按顺时针方向计算 从平面图左上角开始，按顺时针方向依次计算如图 5.1所示，外墙从左上角开始，依箭头所指示的次序计算，绕一周后又回到左上角此方法适用于外墙、外墙基础、外墙挖地槽、楼地面、天棚、室装饰等工程量的计算 图 5.1按顺时针方向计算 图5.2按先横后竖，先上后下，先左后右的顺序计算 （ 2）按先横后竖，先上后下，先左后右的顺序计算 以平面图上的横竖方向分别从左到右或从上到下依次计算，如图 5.2所示此方法适用于墙、墙挖地槽、墙基础和墙装饰等工程量的计算 （ 3）按照图纸上的构、配件编号顺序计算 在图纸上注明记号，按照各类不同的构、配件，如柱、梁、板等编号，顺序地按柱Z 1 、Z 2 、Z 3 、Z 4 …；梁L 1 、L 2 、L 3 …，板B 1 、B 2 、B 3 …等构件编号依次计算如图5.3所示 图5.3按构、配件编号顺序计算 （ 4）根据平面图上的定位轴线编号顺序计算 对于复杂工程，计算墙体、柱子和外粉刷时，仅按上述顺序计算还可能发生重复或遗漏，这时，可按图纸上的轴线顺序进行计算，并将其部位以轴线号表示出来。
如位于 A轴线上的外墙，轴线长为①～②，可标记为A: ①～②此方法适用于外墙挖地槽、外墙基础、外墙砌体、外墙装饰等工程量的计算 第3章：统筹法计算工程量5.3.1 统筹法计算工程量的基本原理一个单位工程是由几十个甚至上百个分项工程组成的在计算工程量时，无论按哪种计算顺序，都难以充分利用项目之间数据的在联系，与时地编出预算，而且还会出现重算、漏算和错算现象 运用统筹法计算工程量，就是分析工程量计算中各分项工程量计算之间的固有规律和相互之间的依赖关系，运用统筹法原理和统筹图图解来合理安排工程量的计算程序，以达到节约时间、简化计算、提高工效、为与时准确地编制工程预算提供科学数据的目的 根据统筹法原理，对工程量计算过程进行分析，可以看出各分项工程量之间，既有各自的特点，也存在着在联系例如在计算工程量时，挖地槽体积为墙长乘地槽横断面面积、基础垫层是按墙长乘垫层断面面积、基础砌筑是按墙长乘基础断面面积、墙基防潮层是用墙长乘基础宽度、混凝土地圈梁是墙长乘圈梁断面积在这六个分项工程中，都要用到墙体长度外墙计算外墙中心线，墙计算净长线又如平整场地为建筑物底层建筑面积每边各加 2m ；地面面层和找平层为建筑物底层建筑面积减去墙基防潮层面积，在这三个分项工程中，底层建筑面积是其工程量计算的共同依据。
再如外墙勾缝、外墙抹灰、散水、勒脚等分项工程量的计算，都与外墙外边线长度有关虽然这些分项工程工程量的计算各有其不同的特点，但都离不开墙体长度和建筑物的面积这里的“线”和“面”是许多分项工程计算的基数，它们在整个工程量计算中反复多次运用，找出了这个共性因素，再根据预算定额的工程量计算规则，运用统筹法的原理进行仔细分析，统筹安排计算程序和方法，省略重复计算过程，从而快速、准确地完成工程量计算工作 5.3.2 统筹法计算工程量的基本要点运用统筹法计算工程量的基本要点是：“统筹程序、合理安排；利用基数，连续计算；一次算出，多次使用；结合实际，灵活机动” 1.统筹程序，合理安排 工程量计算程序的安排是否合理，关系着预算工作的效率高低，进度快慢按施工顺序或定额顺序进行计算工程量，往往不能充分利用数据间的在联系而形成重复计算，浪费时间和精力，有时还易出现计算差错 例如：某室地面有地面垫层、找平层与地面面层三道工序，如按施工顺序或定额顺序计算则为： （ 1）地面垫层体积=长×宽×垫层厚（m 3 ） （ 2）找平层面积=长×宽（m 2 ） （ 3）地面面层面积=长×宽（m 2 ） 这样，长×宽就要进行三次重复计算，没有抓住各分项工程量计算中的共性因素， 而按照统筹法原理，根据工程量自身计算规律，按先主后次统筹安排，把地面面层放在其它两项的前面，利用它得出的数据供其它工程项目使用。
即： （ 1）地面面层面积=长×宽（m 2 ） （ 2）找平层面积=地面面层面积（m 2 ） （ 3）地面垫层体积=地面面层面积×垫层厚（m 3 ） 按上面程序计算，抓住地面面层这道工序，长×宽只计算一次，还把后两道工序的工程量带算出来，且计算的数字结果一样，减少了重复计算从这个简单的实例中，说明了统筹程序的意义 2.利用基数，连续计算 就是以“线”或“面”为基数，利用连乘或加减，算出与它有关的分项工程量基数就是“线”和“面”的长度和面积 “线”是某筑物平面图中所示的外墙中心线、外墙外边线和墙净长线根据分项工程量的不同需要，分别以这三条线为基数进行计算 外墙外边线：用 L 外 表示，L 外 =建筑物平面图的外围周长之和 外墙中心线：用 L 中 表示，L 中 =L 外 -外墙厚×4 墙净长线：用 L 表示，L =建筑平面图中所有的墙长度之和 与“线”有关的项目有： L 中 ：外墙基挖地槽、外墙基础垫层、外墙基础砌筑、外墙墙基防潮层、外墙圈梁、外墙墙身砌筑等分项工程 L 外 ：平整场地、勒脚，腰线，外墙勾缝，外墙抹灰，散水等分项工程 L ：墙基挖地槽，墙基础垫层，墙基础砌筑，墙基础防潮层，墙圈梁，墙墙身砌筑，墙抹灰等分项工程。
“面”是指某筑物的底层建筑面积，用 S 底 或S 1 表示 S 底 =建筑物底层平面图勒脚以上外围水平投影面积 与“面”有关的计算项目有：平整场地、天棚抹灰、楼地面与屋面等分项工程 一般工业与民用建筑工程，都可在这三条“线”和一个“面”的基础上，连续计算出它的工程量也就是说，把这三条“线”和一个“面”先计算好，作为基数，然后利用这些基数再计算与它们有关的分项工程量 3.一次算出，多次使用 在工程量计算过程中，往往有一些不能用“线”、“面”基数进行连续计算的项目，如木门窗、屋架、钢筋混凝土预制标准构件等，事先，将常用数据一次算出，汇编成土建工程量计算手册（即“册”），其次也要把那些规律较明显的如槽、沟断面、砖基础大放脚断面等，都预先一次算出，也编入册当需计算有关的工程量时，只要查手册就可很快算出所需要的工程量这样可以减少那种按图逐项地进行繁琐而重复的计算，亦能保证计算的与时与准确性 4.结合实际，灵活机动 用“线”、“面”、“册”计算工程量，是一般常用的工程量基本计算方法，实践证明，在一般工程上完全可以利用但在特殊工程上，由于基础断面、墙厚、砂浆标号和各楼层的面积不同，就不能完全用“线”或“面”的一个数作为基数，而必须结合实际灵活地计算。
一般常遇到的几种情况与采用的方法如下： （ 1）分段计算法 当基础断面不同，在计算基础工程量时，就应分段计算 （ 2）分层计算法 如遇多层建筑物，各楼层的建筑面积或砌体砂浆标号不同时，均可分层计算 （ 3）补加计算法 即在同一分项工程中，遇到局部外形尺寸或结构不同时，为便于利用基数进行计算，可先将其看作一样条件计算，然后再加上多出部分的工程量如基础深度不同的外墙基础、宽度不同的散水等工程 假设前后墙散水宽度 1.20m，两山墙散水宽0.80m，那么应先按0.80m计算，再将前后墙0.40m散水宽度进行补加 （ 4）补减计算法 与补加计算法相似，只是在原计算结果上减去局部不同部分工程量如在楼地面工程中，各层楼面除每层盥厕间为水磨石面层外，其余均为水泥砂浆面层，则可先按各楼层均为水泥砂浆面层计算，然后补减盥厕间的水磨石地面工程量 5.3.3 统筹图的编制运用统筹法计算工程量，首先要根据统筹法原理，预算定额和工程量计算规则，设计出“计算工程量程序统筹图”（以下简称统筹图）统筹图以“三线一面”作为基数，连续计算与之有共性关系的分项工程量，而与基数无共性关系的分项工程量则用“册”或图示尺寸进行计算。
利用统筹图可全面了解工程量的计算与各项目间相互依赖的关系，有利于合理安排计算工作 统筹图一般应由各地区主管部门，根据本地区现行预算定额工程量计算规则统一设计，统一编制，明文下达，以便于施工、设计与建设单位、建设银行共同使用 1.统筹图的主要容 统筹图主要由计算工程量的主次程序线、基数、分项工程量计算式与计算单位组成主要程序线是指在“线”、“面”基数上连续计算项目的线，次要程序线是指在分项项目上连续计算的线，如图 5.4所示 2.计算程序的统筹安排 统筹图的计算程序安排是根据下述原则考虑的，即： （ 1）共性合在一起，个性分别处理 分项工程量计算程序的安排，是根据分项工程之间共性与个性的关系，采取共性合在一起，个性分别处理的办法共性合在一起，就是把与墙的长度包括外墙外边线、外墙中心线、墙净长线有关的计算项目，分别纳入各自系统中，把与建筑面积有关的计算项目，分别归于建筑物底层面积和分层面积系统中，把与墙长或建筑面积这些基数串不起来的计算项目，如楼梯、阳台、门窗、台阶等，则按其个性分别处理，或利用“工程量计算手册”， 或另行单独计算 （ 2）先主后次，统筹安排 用统筹法计算各分项工程量是从“线”、“面”基数的计算开始的。
计算顺序必须本着先主后次原则统筹安排，才能达到连续计算的目的先算的项目要为后算的项目创造条件，后算的项目就能在先算的基础上简化计算，有些项目只和基数有关系，与其他项目之间没有关系，先算后算均可，前后之间要参照定额程序安排，以方便计算 （ 3）独立项目单独处理 预制混凝土构件、钢窗或木门窗、金属或木构件、钢筋用量、台阶、楼梯、地沟等独立项目的工程量计算，与墙的长度、建筑面积没有关系，不能合在一起，也不能用“线”、“面”基数计算时，需要单独处理，可采用预先编制“手册”的方法解决，只要查阅“手册”即可得出所需要的各项工程量或者利用前面所说的按表格形式填写计算的方法，与“线”、“面”基数没有关系又不能预先编入“手册”的项目，按图示尺寸分别计算5.3.4 统筹法计算工程量的步骤用统筹法计算工程量大体上可分为五个步骤，如图 5.5所示 图5.5 利用统筹法计算工程量步骤图第4章：工程量计算之建筑面积工程量计算规则，在各省、市、自治区的《建筑工程预算定额》中均有明确规定，虽然各地因定额不同而略有差异，大部分还是一样的下面以《全国统筑工程预算工程量计算规则》，介绍一般土建工程主要分部分项工程量计算规则。
5.4.1 建筑面积的计算建筑面积是指建筑物各层面积的总和，它是表示建筑技术经济效果的重要数据，同时也是计算某些分项工程量的基本依据 1.计算建筑面积的围 （ 1）单层建筑物不论其高度如何，均按一层计算建筑面积其建筑面积按建筑物外墙勒脚以上结构的外围水平面积计算单层建筑物设有部分楼层者，首层建筑面积已包括在单层建筑物，二层与二层以上应计算建筑面积如图5.6、5.7所示在图5.6中，建筑面积可用下式表示： S=L×B （ 5.1） 式中： S为单层建筑物建筑面积；L为两端山墙勒脚以上外表面间水平距离；B为两纵墙墙勒脚以上外表面间水平距离 而在图 5.7中，则应加算一层a×b的面积 图 5.6 单层建筑物建筑面积示意图 图 5.7 部分楼层建筑面积示意图 图 5.6 单层建筑物建筑面积示意图 图 5.7 部分楼层建筑面积示意图 （ 2）高低联跨的单层建筑物，需分别计算面积时，应以结构外边线为界分别计算,即高低跨交界的墙或柱所占的水平面积，应并入高跨计算如图5.8所示 图 5.8高低联跨单层建筑物建筑面积示意图 图5.9 地下室建筑面积计算示意图 （ 3）多层建筑物建筑面积，按各层建筑面积之和计算，其首层建筑面积按外墙勒脚以上结构的外围水平面积计算，二层与二层以上按外墙结构的外围水平面积计算。
（ 4）地下室、半地下室、地下车间、仓库、商店、车站、地下指挥部等与相应的出入口建筑面积，按其上口外墙（不包括采光井、防潮层与其保护墙）外围水平面积计算如图5.9所示 （ 5）坡地的建筑物利用吊脚空间设置架空层和深基础地下架空层设计加以利用时，其层高超过2.2m，按围护结构外围水平面积计算建筑面积如图5.10所示 图 5.10 吊脚架空层建筑面积计算示意图 图5.11 建筑物门厅剖面图 （ 6）穿过建筑物的通道，建筑物的门厅、大厅，不论其高度如何均按一层建筑面积计算门厅、大厅设有回廊时，按其自然层的水平投影面积计算建筑面积如图5．11、5.12所示 （ 7）室楼梯间、电梯井、提物井、垃圾道、管道井等均按建筑物的自然层计算建筑面积若这些井道设置在建筑物时，不需另计建筑面积，因其面积已包含在整体建筑物建筑面积之图5.13所示 图 5.12 回廊示意图 图5.13 电梯井示意图 图 5.6 单层建筑物建筑面积示意图 图 5.7 部分楼层建筑面积示意图 （ 2）高低联跨的单层建筑物，需分别计算面积时，应以结构外边线为界分别计算,即高低跨交界的墙或柱所占的水平面积，应并入高跨计算如图5.8所示。
图 5.8高低联跨单层建筑物建筑面积示意图 图5.9 地下室建筑面积计算示意图 （ 3）多层建筑物建筑面积，按各层建筑面积之和计算，其首层建筑面积按外墙勒脚以上结构的外围水平面积计算，二层与二层以上按外墙结构的外围水平面积计算 （ 4）地下室、半地下室、地下车间、仓库、商店、车站、地下指挥部等与相应的出入口建筑面积，按其上口外墙（不包括采光井、防潮层与其保护墙）外围水平面积计算如图5.9所示 （ 5）坡地的建筑物利用吊脚空间设置架空层和深基础地下架空层设计加以利用时，其层高超过2.2m，按围护结构外围水平面积计算建筑面积如图5.10所示 图 5.10 吊脚架空层建筑面积计算示意图 图5.11 建筑物门厅剖面图 （ 6）穿过建筑物的通道，建筑物的门厅、大厅，不论其高度如何均按一层建筑面积计算门厅、大厅设有回廊时，按其自然层的水平投影面积计算建筑面积如图5．11、5.12所示 （ 7）室楼梯间、电梯井、提物井、垃圾道、管道井等均按建筑物的自然层计算建筑面积若这些井道设置在建筑物时，不需另计建筑面积，因其面积已包含在整体建筑物建筑面积之图5.13所示 图 5.12 回廊示意图 图5.13 电梯井示意图 （ 8）书库、立体仓库设有结构层的，按结构层计算建筑面积；没有结构层的，按承重书架层或货架层计算建筑面积。
（ 9）有围护结构的舞台灯光控制室，按其围护结构外围水平面积乘以层数计算建筑面积 （ 10）建筑物设备管道层（技术层）、贮藏室，其层高超过2.2m时，应计算建筑面积 （ 11）有柱的雨篷、车棚、货棚、站台等，按柱外围水平面积计算建筑面积；独立柱的雨篷、单排柱的车棚、货棚、站台等，按其顶盖水平投影面积的一半计算建筑面积如图5.14、5.15所示 在图 5.15中，其建筑面积可用下式表示： S=1/2×L×B （5.2） 式中：S为建筑面积；L为 顶盖长度方向的水平投影长度；B为顶盖宽度方向的水平投影长度 图 5.14 有柱雨蓬示意图 图5.15 独立柱、单排柱站台示意图 （ a）独立柱、单排柱站台剖面图 （b）独立柱、单排柱站台透视图 （ 12）屋面上部有围护结构的楼梯间、水箱间、电梯机房等，按围护结构外围水平面积计算建筑面积如图5.16所示 （ 13）建筑物外有围护结构的门斗、眺望间、观望电梯间、阳台、厨窗、挑廊、走廊等，按其围护结构外围水平面积计算建筑面积如图5.17所示图 5.16 电梯机房、水箱间示意图 图5.17 门斗、眺望间示意图 （ 14）建筑物外有柱和顶盖走廊、檐廊，按柱外围水平面积计算建筑面积；有盖无柱的走廊、檐廊挑出墙外宽度在1.5m以上时，按其顶盖投影面积的一半计算建筑面积。
如图5.18、5.19所示 在图 5.19中，当a≥1.5m时，按a×L/2计算建筑面积，当a<1.5m时，不计算建筑面积 图 5.18 有柱和顶盖的走廊、檐廊示意图 图5.19有盖无柱的走廊、檐廊示意图 （ 15）无围护结构的凹阳台、挑阳台，按其水平投影面积的一半计算建筑面积建筑物间有顶盖的架空走廊，按其顶盖水平投影面积计算建筑面积如图5.20所示 （ 16）室外楼梯，按自然层投影面积之和计算建筑面积 （ 17）建筑物变形缝、沉降缝等，凡缝宽在300mm以者，均依其缝宽按自然层计算建筑面积，并入建筑物建筑面积之计算 图 5.20 架空走廊示意图 图5.21 不计算建筑面积的构、配件示意图 2.不计算建筑面积的围 （ 1）突出外墙的构件、配件、附墙柱、垛、勒脚、台阶、悬挑雨篷、墙面抹灰、镶贴块材、装饰面等如图5.21所示 （ 2）用于检修、消防等的室外爬梯 （ 3）层高2.2m以的设备管道层、贮藏室，设计不利用的深基础架空层与吊脚架空层 （ 4）建筑物操作平台、上料平台、安装箱或罐体平台；没有围护结构的屋顶水箱、花架、凉棚等 （ 5）独立烟囱、烟道、地沟、油(水)罐、水塔、贮油(水)池、贮仓、栈桥、地下人防通道等构筑物。
（ 6）单层建筑物分隔单层房间，舞台与后台悬挂的幕布、布景天桥、挑台 （ 7）建筑物宽度大于300mm的变形缝、沉降缝 在计算建筑面积时，如遇上述以外情况，可参照上述规则办理 第5章：工程量计算之土石方工程5.4.2 分部分项工程量计算1.土石方工程 土石方工程包括平整场地、挖地槽（管沟槽）、挖地坑、挖土方、回填土、土方运输等项目在计算工程量前，应先明确：土壤类别和地下水情况；挖、填土、运土和排水的施工方法；运土的距离与是否放坡或支档土扳 土石方工程量除平整场地，按 m 2 为计量单位外，其他均以m 3 计算 工程量计算规则： （ 1）平整场地 平整场地指厚度在± 30cm以的就地挖、填、找平，其工程量按建筑物(或构筑物)底面积的外边线每边各增加2m计算其计算公式： 平整场地=S 底 +2×L 外 +16 （5.3） 式中： S 底 为底层建筑面积；L 外 为外墙外边线长 （ 2）挖地槽 凡槽底宽在 3m以，且槽长大于槽宽三倍以上的挖土工程，为挖地槽外突出部分(垛、附墙烟囱等)并入地槽工程量计算 由于挖地槽的施工方法很多，其计算公式也不一样 1）不放坡和不支挡土板（图5.22） V=(B+2C)×H×L （5.4 ） 2）由垫层下表面放坡（图5.23） V=(B+2C+KH)×H×L （ 5.5 ） 图 5.22 不放坡和不支挡土板挖地槽示意图 图5.23 放坡挖地槽示意图（一） 3）由垫层上表面放坡（图5.24） V=BH 1 L+(B+KH 2 )×H 2 ×L （ 5.6 ） 4）支双面挡土板（图5.25） V=(B+2C+0.2)×H×L （ 5.7 ） 式中： V为地槽挖土体积；B为垫层底面宽度；H为挖土深度，以室外设计地坪为计算起点；L为地槽长度，其长度的计算：外墙按图示尺寸的中心线长；墙按图示基础底面之间净长线长度计算；C为工作面宽度，按施工组织设计规定计算，如无规定，可按表5-2中规定计算；K为放坡系数；0.2为两侧挡土板的厚度。
图5.24 放坡挖地槽示意图（二） 图5.25 支挡土板挖地槽示意图 支挡土板时，挡土板面积，按槽（或坑）垂直支撑面积计算，并不得再计算放坡 计算挖地槽、地坑、土方工程量需放坡时，放坡系数按表 5-3确定当地槽、地坑中土壤类别不同时，分别按其放坡起点、放坡系数，依不同土壤厚度加权平均计算，且由于放坡在交接处所产生的重复工程量不予扣除 表 5-2 基础施工所需工作面宽度计算 表 基础材料 每边各增加工作面宽度（ mm） 砖基础 浆砌毛石、条石基础 混凝土基础垫层支模板 混凝土基础支模板 基础垂直面做防水层 200 150 300 300 800（防水层面） 表5-3 放坡系数表 土壤类别 放坡起点 （ m） 人工挖土 机械挖土 在坑作业 在坑上作业 一、二类土 三类土 四类土 1.20 1.50 2.00 1:0.50 1:0.33 1:0.25 1:0.33 1:0.25 1:0.10 1:0.75 1:0.67 1:0.33 （ 3）挖管沟槽 挖管沟槽的计算方法与挖地槽相似，以 m 3 计算其长度按图示中心线长度计算，管沟深度按图示沟底至室外地坪计算，沟底宽度，设计有规定的，按设计规定尺寸计算，设计无规定的，可按表5-4规定宽度计算。
在计算管沟土方工程量时，各类井与管道（铸铁给排水管除外）接口等处需加宽增加的土方量，不另行计算，底面积大于 20m 2 的井类，其增加工程量并入管沟土方工程量计算；但铺设铸铁管道时，接口等处需加宽增加的土方量，可按铸铁给排水管道地沟土方总量的2.5 % 计算 表 5-4 管道沟底宽度计算表 单位 m 管径 （ mm） 铸铁管、钢管 石棉水泥管 混凝土、钢筋混凝土、预应力混凝土管 土管 50～70 100～200 250～350 400～450 500～600 700～800 900～1000 1100～1200 1300～1400 0.60 0.70 0.80 1.00 1.30 1.60 1.80 2.00 2.20 0.80 0.90 1.00 1.30 1.50 1.80 2.00 2.30 2.60 0.70 0.80 0.90 1.10 1.40 （ 4）挖地坑 凡图示地坑底面积在 20m 2 以的挖土，为挖地坑如地下室、独立柱基础与设备基础的挖土工程，其计算式如下： 1）不放坡和不支挡土板 ①方形或长方形 V=(a+2C)×(b+2C)×H （5.8 ） ②圆形 V=π×R 2 ×H （5.9 ） 2）放坡的 图 5.26 地坑透视图 图5.27 圆形地坑体积计算示意图 • 方形或长方形（图 5.26） V=(a+2C)×(b+2C)×H+2×1/2×KH×H(b+2C) +2×1/2×KH×H(a+2C)+4×1/3×KH×KH×H 简化公式为 V=(a+2C+KH)×(b+2C+KH)×H+1/3×K 2 H 3 （5.10 ） ②圆形（图 5.27） V=1/3π(R 1 2 +R 2 2 +R 1 ×R 2 ) （5.11 ） 式中： H为地坑深度，按垫层底算至室外设计地坪；a为地坑设计垫层外皮长度；b为地坑设计垫层外皮宽度；R1、R2分别为圆形地坑下口与上口半径； 1/3×K 2 H 3 为地坑四角的角锥体积。
式中其他字母符号意义与前面所列公式一样如带挡土板，按图示尺寸两边各加10cm计算 （ 5）挖土方 凡图示沟槽底宽在 3m以外，坑底面积在20m 2 以外，平整场地挖、填土厚度在±30cm以外的挖土工程，均按挖土方计算 （ 6）回填土 回填土区分夯填、松填按图示回填体积计算 1）地槽、地坑回填土按槽(坑)挖土量减设计室外地坪以下埋设在槽的基础垫层与基础等体积 2）管沟回填土按挖土体积减去直径大于500mm（包括500mm）的管道体积（见表5-5）直径小于500mm的管道体积不予扣除 表 5-5 每m管道应减土方量（m 3 ） 管道名称 管道直径（ mm） 501～066 601～800 801～1000 1001～1200 1201～1400 1401～1600 钢管 铸铁管 混凝土管 0.21 0.24 0.33 0.44 0.49 0.60 0.71 0.77 0．92 1.15 1.35 1.55 3）室（房心）回填土按主墙间净面积乘回填厚度计算公式如下： 室回填土 =(S 底 -L 中 ×墙厚-L ×墙厚)×h （ 5.12 ） 式中： S 底 为底层建筑面积； L 中 为外墙中心线长； L 为墙净长线长； h 为回填土厚度，是室外高差与地面垫层、面层之差。
如图 5.28所示 （ 7 ）运土系指回填土（包括沟槽、地坑回填土与室回填土）后剩余或亏损土量，可按下式计算 图5.28 室回填土计算高度示意图 余土运输体积 =挖土总体积-回填土总体积 （ 5.13 ） 若式中计算结果为正值，则为余土外运；若为负值，则为取土体积土方的运输应按施工组织设计规定的运输距离与运输方式计算 在计算运土工程量时，若取已松动的土壤时，只计算取土的运输工程量；取未松动的土壤时，除计算运输工程量外，还需计算挖土工程量 （ 8）机械土方与岩石爆破等项目工程量，按图示尺寸与施工组织设计要求计算 例 5-1 图 5.29为某工程基础平面图和剖面图，试计算平整场地、挖地槽、地槽回填土、室回填土与运土工程量已知土壤为二类土、混凝土垫层体积14.68m 3 ，砖基础体积37.30m 3 ，地面垫层、面层厚度共计85mm 解 1.基数计算 L 外 =(11.88+10.38)×2=44.52mL 中 =44.52-4×0.365=43.06mL =(4.8-0.12×2)×4+(9.9-0.12×2)×2=37.56mS 底 =11.88×10.38=123.31m 2 2.工程量计算 （ 1）平整场地 S=S 底 +2L 外 +16=123.31+2×44.52+16 =228.35m 2 （ 2）挖地槽( 二类土，h=1.1m ,C=0.3) V=(B+2C)×H×L 外墙挖地槽 V 中 =(1.0+2×0.3)×1.1×43.06 =75.79m 3 墙挖地槽 V =(9.9-0.44×2)×2+（48-0.44-0.45）×4 =55.57m 3 共计131.36 m 3 （ 3）回填土 地槽回填土 V=挖槽体积 - 埋设在室外地坪以下的砖基础与垫层体积 =131.36-14.68-37.30+(43.06×0.365+37.56×0.24)×0.3 =85.78+24.73×0.3 =83.09m 3 室回填土 V=(S 底 -L 中 ×墙厚-L ×墙厚)×h = (123.31-24.73)×(0.3-0.085) =21.19m 3 （ 4）余土外运 V=挖土总体积-回填土总体积 =131.36-83.09-21.19=23.37m 3 图 5.29 基础平面、剖面图 第6章：工程量计算之桩基础工程2.桩基础工程 桩基础工程包括打预制钢筋混凝土桩、打拔钢板桩、灌注桩、接桩、送桩等项目。
计算打桩（灌注桩）工程量前应确定土质级别、施工方法、工艺流程、桩与土壤泥浆运距等 工程量计算规则： （ 1）打预制钢筋混凝土桩 打预制钢筋混凝土桩的体积，按设计桩长（包括桩尖，不扣除桩尖虚体积）乘以桩截面面积计算管桩的空心体积应扣除如管桩的空心部分按设计要求灌注混凝土或其他填充材料时，应另行计算 例 5-2 某桩基础工程共打预制钢筋混凝土方桩 256根，桩长12.5m，其中桩尖0.5m，桩截面为300×300mm，试计算打预制钢筋混凝土方桩工程量 解 打预制钢筋混凝土方桩工程量为： V=0.3×0.3×12.5×256=288.0m 3 （ 2）接桩 有些桩基设计很深，而预制桩因吊装、运输、就位等原因，不能将桩预制很长，而需要接头接桩应区分不同接头形式进行计算电焊接桩按设计接头，以个计算；硫磺胶泥接桩按桩断面以 m 2 计算 （ 3）送桩 在打桩时，由于打桩架底盘离地面有一定距离，不能将桩打入地面以下设计位置，而需用打桩机和送桩器将预制桩共同送入土中，这一过程称为送桩如图 5.30所示 送桩按桩截面面积乘以送桩长度（即打桩架底至桩顶面高度或自桩顶面至自然地坪另加 0.5m）计算单根送桩工程量计算式为： V=S×(h+0.5) （5.14 ） 式中： S 为桩截面面积； h 为桩顶面至自然地坪高度。
例 5-3 计算图 5.30 中送桩工程量 解 利用公式 5.14 ，则送桩体积为： V= 0.4×0.4×(3.8+0.5)=0.688m 3 （ 4 ）打拔钢板桩 按钢板桩重量以 t计算 （ 5）打孔灌注桩 灌注混凝土桩、砂桩、碎石桩的体积，按设计规定的桩长（包括桩尖，不扣除桩尖虚体积）乘以钢管管箍外径截面面积计算；对于打孔后先埋入预制混凝 图 5.30 送桩示意图 土桩尖，再灌入混凝土者，桩尖按钢筋混凝土分部规定计算体积，灌注桩按设计长度（自桩尖顶面至桩顶面高度）乘以钢管管箍外径截面面积计算 （ 6）钻孔灌注桩 钻孔灌注桩按设计桩长（包括桩尖，不扣除桩尖虚体积）增加 0.25m乘以设计断面面积计算 灌注混凝土桩的钢筋笼制作依设计规定，按钢筋混凝土章节相应项目以 t计算 （ 7）泥浆运输工程量按钻孔体积以m 3 计算 第7章：工程量计算之脚手架工程3.脚手架工程 脚手架材料是周转性材料，在定额中规定的是使用一次应摊销的数量 脚手架工程包括砌筑脚手架、装饰脚手架和其他脚手架 （ 1）砌筑脚手架 1）外墙脚手架按外墙外边线长度，乘以外墙砌筑高度以m 2 计算，突出墙外宽度在24cm以的墙垛，附墙烟囱等不计算脚手架；宽度超过24cm以外时按图示尺寸展开计算，并入外脚手架工程量之；突出屋面的楼梯间、水箱间的外墙脚手架工程量并入建筑物主体外墙脚手架工程量计算，但其高度不作为计算脚手架的高度。
对于外墙脚手架，凡设计室外地坪至檐口（或女儿墙上表面）的砌筑高度在 15m以下的按单排脚手架计算；砌筑高度在15m以上的或砌筑高度虽不足15m，但符合本地区定额规定，需计算双排脚手架的，也应按双排脚手架计算 同筑物高度不同时，应按不同高度分别计算 2）建筑物墙脚手架，按墙面垂直投影面积计算凡设计室地坪至顶板下表面（或山墙高度的1/2处）的砌筑高度在3.6m以下的，按3.6m以脚手架计算；砌筑高度超过3.6m以上时，按单排脚手架计算 计算、外墙脚手架时，均不扣除门窗洞口、空圈等所占的面积 3）围墙脚手架，凡室外自然地坪至围墙顶面的砌筑高度在3.6m以下的，按3.6m以脚手架计算；砌筑高度超过3.6m以上时，按单排脚手架计算 4）独立柱与现浇钢筋混凝土柱按图示柱结构外围周长另加3.6m，乘以砌筑高度以m 2 计算，套用相应外脚手架定额 （ 2）装饰工程脚手架 1）高度超过3.6m墙面装饰不能利用原砌筑脚手架时，可以计算装饰脚手架装饰脚手架按双排脚手架乘以0.3计算 2）室天棚装饰面距设计室地坪在3.6m以上时，应计算满堂脚手架，计算满堂脚手架后，墙面装饰工程则不再计算脚手架 满堂脚手架，按室净面积计算。
其高度在 3.6～5.2m之间时，计算基本层，超过5.2m时，每增加1.2m按增加一层计算，不足0.6m舍去不计 例 5-4 某建筑物其室净高为6.5m，试确定满堂脚手架的基本层和增加层 解 已知建筑物室净高为6.5m，已超过5.2m，故应计算基本层和增加层基本层为1层，其增加层为（6.5-5.2）/1.2=1（层）余0.1，不足0.6m，舍去不计，因此，该建筑物的满堂脚手架需计1个基本层，1个增加层 （ 3）其他脚手架 1）整体满堂钢筋混凝土基础，凡其宽度在3m以上时、按其底板面积计算满堂脚手架 2）贮水（油）池，大型设备基础，凡距地坪高度在1.2m以上的，执行双排脚手架定额大型设备基础脚手架，按其外形周长乘以地坪至外形顶面边线之间高度，以m 2 计算；贮水（油）池脚手架，按外壁周长乘以室外地坪至池壁顶面之间高度，以m 2 计算 3）烟囱、水塔脚手架，区别不同搭设高度、直径，以座计算 4）电梯井脚手架，按单孔以座计算 • 建筑物垂直封闭工程量按封闭面的垂直投影面积计算 6）水平防护架，按实际铺板的水平投影面积以m 2 计算垂直防护架，按自然地坪至最上一层横杆之间的搭设高度，乘以实际搭设长度，以m 2 计算。
7）挑脚手架，按搭设长度和层数，以延长米m计算 8）滑升模板施工的钢筋混凝土烟囱、筒仓，不另计算脚手架 第8章：工程量计算之砌筑工程4.砌筑工程 砌筑工程主要包括砖石基础、墙体、砖砌沟道、零星砌体、墙体勾缝等工程项目在计算工程量之前，应先明确： （ 1）在进行砌筑工程量计算时，墙厚均按标准砖墙体厚度计算见表5-6 表 5-6 标准砖墙体厚度 墙厚 ?砖 ?砖 ?砖 1砖 1?砖 2砖 2?砖 3砖 mm 53 115 180 240 365 490 615 740 （ 2）基础与墙身（柱身）的划分当基础与墙（柱）身使用同一种材料时，以设计室地面为界（有地下室者，以地下室室设计地面为界），以下为基础，以上为墙（柱）身；基础与墙身使用不同材料时，位于室设计地坪±300mm以时，以不同材料为分界线，超过±300mm时，以设计室地面为分界线 （ 3）砖、石围墙，以设计室外地坪为界线，以下为基础，以上为墙身 工程量计算规则： 砖石基础不分厚度和深度，按图示尺寸按 m 3 计算基础长度：外墙墙基按外墙中心线长度计算；墙墙基按墙基净长计算基础大放脚T形接头处的重叠部分（如图5.31）以与嵌入基础的钢筋、铁件、管道、基础防潮层与单个面积在0.3m 2 以孔洞所占体积不予扣除，但靠墙暖气沟的挑檐亦不增加；附墙垛基础宽出部分体积应并入基础工程量。
