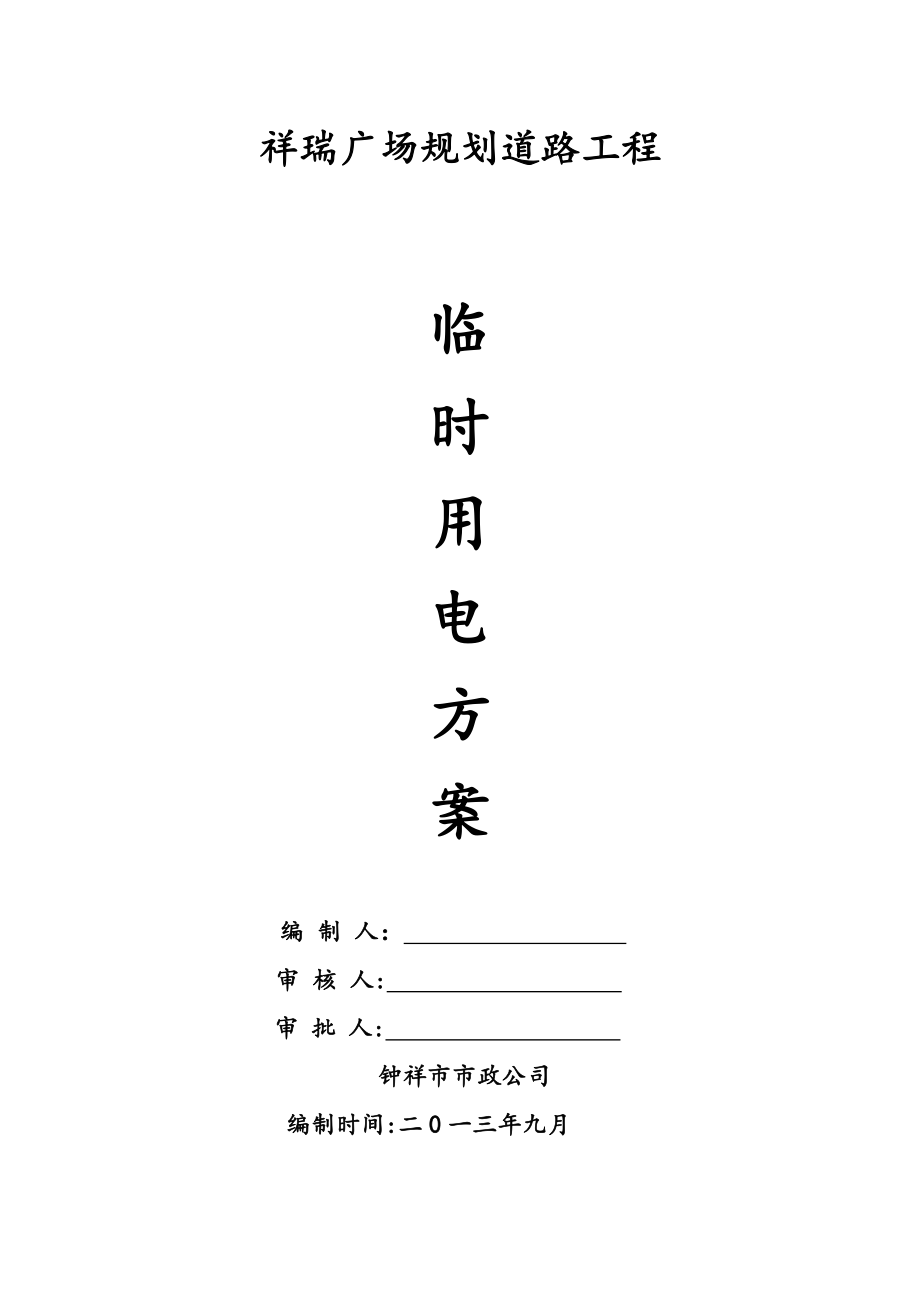

祥瑞广场规划道路工程临时用电方案 编 制 人： 审 核 人: 审 批 人: 钟祥市市政公司编制时间:二0一三年九月目 录☆封面-—-——---—---———---—-—-———-——---———-——---—-—-—--—---1☆目录——-—-—-———------—-------—-———--—--—--—--—-————--—--2一、工程概况—-—--—————-——————-—-—--—-—--—————--—-----—---3二、编制依据--—-————-—-——--——-—————-—-———---—-—-—--——-—-—4三、负荷计算-—-—---———--—-—-———-——--———--—---———-——--——-—4四、导线截面和电器类型规格—-—————--—--——---—---—————--—-—4五、接地与防雷---—-—--————-----———-——---—----—---—-—-——-—7六、变配电装置—--——-——-——--—-——--————---—-——-—--——-—-----9七、配电箱与开关箱—-—-—-—--—-----——-—--—---——-—-----——---9八、雨季施工用电的安全措施-————-————---————-——---——————-——10九、施工用电安全措施-—-————-—--—-—-—----———-—-—-—--—-——-——12十、建立健全的临时用电安全技术档案--——----—-——-———--—-—-——14十一、电气火灾的预防 ----———-—————-—-—-—-—--——-——-————-—-—14十二、电气灭火措施 ———--———---—---—--—------—-—-—-—-—---—-15一、工程概况建设单位:钟祥市城市建设投资公司设计单位:钟祥市城乡规划设计院监理单位:钟祥市祥安建设工程监理责任有限公司施工单位:钟祥市市政公司钟祥祥瑞广场南规划道路工程位于钟祥市祥瑞广场南,道路西起祥瑞大道，东至镜月湖，道路总长270。
8米；道路宽度为30米，车行道宽度为18米,两侧人行道宽度为6米（根据现场实际情况调整）全线采用沥青混凝土路面，人行道采用砖铺本项目设计内容包括:道路工程、给排水工程、绿化工程、交通工程等施工现场临时用电分别从当地居民用电的配电箱接入的三相四线供电电表接线，设置1＃总配电箱在总配电箱将工作零线作重复接地，并引出保护零线.现场内无高、低压线路通过,无电磁感应及静电存在.根据工程施工组织设计中平面布置确定线路走向及所需用电设备有：插入式振动器2台、平板振动器1台、三相潜水泵1台、磨光机1台、镝灯2盏、混凝土搅拌机1台、混凝土切割机1台、手提式切割机1台及工地临时照明和工程照明用电等二、编制依据电源进线、总配电箱等位置及线路走向严格按机械设备的布局,按JGJ59-99安全技术规范、施工用电安全技术规范的有关规定执行三、负荷计算工地设备动力用电量分别为:施工机具名称单位台数合计(KW）插入式振动器22KW/台2台44平板振动器2.2KW/台1台22三相潜水泵4.0KW/台1台4.0磨光机40KW/台1台4.0镝灯35KW/台2盏7.0混凝土搅拌机10.55KW/台1台10.55混凝土切割机7.5KW/台1台7.5手提式切割机1。
24KW/台1台1.24施工照明20合计60.89施工现场动力用电总量为：ΣP=105*（44+2.2+4+4+7+10.55+724+20）=6393KW动力用电容量P动=KΣP/cosф=0.6＊63.93/0.75=51.14KVA综上各阶段用电负荷计算,施工阶段用量最大为51.14 KW，能满提供300KW的变压器要求四、导线截面和电器类型规格根据工地负荷总容量,从1#总配电箱采用BV3*16+2*16橡皮铝芯电缆线木枋架空敷设，配电箱到1个动力二级箱和1个照明回路,根据设备容量采用5*6mm2、2＊6mm2、3*4mm2、2*25mm2等各种规格的铜芯导线，线路配电导线截面选择计算如下:总配电屏，负荷约为91.37KW按导线的允许电流选择：I线=KΣP1/（√3 ＊U线＊cosφ） =1.0＊91370/(√3 *380线＊075) =185.32A按允许电压降选择：最远处用电设备离总配电室距离约280米S=ΣP*L/（C＊ε）％=6393＊280/（77＊5％）%=46.5mm2按导线机械强度计算:查施工手册可得：橡皮绝缘铜芯线埋地敷设时，其导线截面;由上述三项可知：D1二级配电箱导线截面选用5*10 mm2铜芯电缆线完全能够满足负荷要求。
1#、2#、4＃照明线路主要负责搅拌站、施工照明用电和移动箱用电，负荷约为20KW按导线的允许电流选择:I线=KΣP1/（√3 ＊U线＊cosφ) =0.6*20000/(√3 *380线＊0.75) =243A按允许电压降选择：最远处用电设备离总配电室距离约280米S=ΣP＊L/（C＊ε）％=20*280/（77*5%）%=14.54mm2按导线机械强度计算：查施工手册可得：橡皮绝缘铜芯线埋地敷设时，其导线截面；由上述三项可知：照明线路截面选用5＊16 mm2铜芯电缆线完全能够满足负荷要求生活区照明及普通插座的用电，负荷约为10KW,采用3＊2.5 mm2的铜芯线可以满足负荷要求电器开关箱根据现场情况选用如下：1、移动开关箱：（600×500×200)、五芯电缆线4mm2箱内设置：60A隔离开关1个，四级DZ47-63A漏电保护器1个，DZ47—32单相漏电保护器2个，三相四线插座20A 2个，单相三孔插座2个,零排线1个，地线排1个2、固定开关箱：（700×900×200)，五芯电缆线10mm2。
箱内设置:100A隔离开关 1个，DZ47—63A/3P漏电保护开关 1个，三相四线插座20A 2个，DZ47-32A单极漏电保护器1个，单相三孔插座2个，零排线1个，地线排1个3、小配电箱:(300×300×200），五芯电缆线25mm2箱内设置：DZ47四级漏电保护器32A 2个，插座三相四线20A 2个，单相三孔插座2个，零排线1个，地线排1个.4、二级配电箱(800×1000×200），五芯电缆5＊10mm2箱内设置：100A隔离开关 1个，DZ47—63A/3P漏电保护开关 1个,三相四线插座20A 2个，DZ47—32A单极漏电保护器1个，单相三孔插座6个，零排线1个,地线排1个5、总配电箱（600×600×200），五芯电缆BV3*16+2＊16 mm2箱内设备：100A隔离开关1个，DZ15LE-60A漏电保护开关2个五、接地与防雷1、本工程施工现场用电采用TN—S接零保护系统，重复接地不得少于3处,每一处接地电阻<10Ω2、电气设备的金属外壳必须与专用保护零线连接专用保护零线(简称保护零线)应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出3、电气设备应作保护接零或保护接地。
不允许一部分设备作保护接零,另一部分设备作保护接地4、作防雷接地的电气设备，必须同时作重复接地同一台电气设备的重复接地与防雷接地可使用同一接地体5、现场电力系统严禁利用大地作相线或零线，保护零线不得装设开关或熔断器 6、保护零线单独敷设，不作它用.工作零线和保护零线在总箱处应严格区分重复接地线应与保护零线线连接7、正常情况下，下列电气设备不带电的外露导电部分，应作保护接零 1）电机、变压器、电器、照明器具、手持电动工具的外壳 2)电气设备的传动装置的金属部件. 3)配电屏、控制屏的金属外框 4）室内、室外配电装置的金属框架及靠近带电部分的金属围栏和金属门 5）安装在电动线路杆（塔）上开关、电容器等电气装置的金属外壳及支架.8、施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置9、接零保护 1）护零线引出:施工现场的变压器及外引电源一般为中性点直接接系统保护零线由变压的工作零线或总配电箱第一级漏电保护器电源侧零线引出，形成三相五线制 2)重复接地：保护零线在总配电箱（或变压器)、配电箱、开关箱、三级送电处均应做重复接地,其接地电阻R<10Ω. 3）重复接地可采用建筑物基础接地网和人工接地体。
人工接地体应采用角钢、钢管或圆钢，不允许采用螺纹钢，通常采用L50×5镀锌角铁、L=2500mm，埋深700mm，并用BVR—16线接至配电箱接地螺丝，接线应牢固、可靠打人工接地体时，应注意地下有无管线和其它设施，做安全施工 4）保护零线一律采用黄、绿双色线,在任何情况下不准使用黄/绿双色线作负荷线保护零线与电缆设备连接应采用铜鼻子等可靠连接，不得采用铰链电气设备接线柱应镀锌或涂防腐油脂 5）保护线线径 三相线路： 当相线≤16mm2时，保护零线与相线直径相等当相线〉25mm2时，保护零线≮相线直径1/2.单相线路： 保护零线与相线相同，单≮2.5mm2（多股铜芯线）.六、变配电装置 1）、施工现场配电室设置应靠近电源. 2)、配电室应做到“五防一通”，即防火、防雨、防雪、防汛、防小动物和通风良好 3)、配电室内配电屏设置时其四周通道距离应符合安全操作规定，正面通道单列≮15m,双列≮2.0m，后面≮0.8m,侧面≮1m,上部≮0.5m. 4）、母线应涂色漆，并符合A相—黄，B相—绿，C相-红,N线—黑 5）、配电室建筑物的耐火等级不应低于3级,室内应配置砂箱和绝缘灭火器严禁使用清水泡沫导电灭火器。
灭火器挂于门外便于使用,不要放在配电间配电室门应往外开，有锁，金属门要做接地或接零保护. 6)、维护时应悬挂停电标志牌，停、送电必须由电工专人负责. 7）、配电屏（盘)应装设有功、无功电度表、电流表、电压表、短路、过负荷保护装置和漏电保护器、各配电线路应编号并标明用途标记. 8)、各种开关电器的额定值应与其控制用电设备的额定值相适应其产品应有合格证，严禁用其它金属丝代替熔丝.七、配电箱与开关箱1、本工程临时用电采用TN—S三相五线三级配电两极保护三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置两极保护指分配电箱和开关箱，均必须经漏电保护开关保护2、配电箱的材质和安置要求 （1）配电箱、开关箱应采用铁板或优质绝缘材料制作,铁板的厚度应大于1 （2）固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m；移动式配电箱、开关箱的下底与地面的垂直距离宜大于06m,小于1 （3）配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所 （4）配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草. (5）配电箱、开关箱必须有防雨、防尘设施,必须有门锁。
3、开关箱的电器配置与接线 （1）开关箱的电器配置与接线，应与分配电箱的电器配置与接线，以及配电线路相适应.作为施工现场临时用电工程的第一级，也是最主要的防漏电措施，所以开关箱必须设置漏电保护器 （2)开关箱内的开关电器，必须能在任何情况下都可以使用电设备实行电源隔离开关箱必须设置漏电保护器 (3）漏电保护器必须按产品说明书安装和使用对搁置已久又重新启和连续使用一个月的漏电保护器,应认真检查其特性,发现问题及时修理或更换.八、雨季施工用电的安全措施为保证本工程的施工过程中的临时用电安全，加强施工现场临时用电的管理与监督检查，保护施工过程中人员的安全，确保本项目部安全目标的顺利实现.针对当前雨季施工现场的特点，为加强雨季施工现场用电安全工作根据现场实际情况，特制定本措施1、施工现场所有机械操作棚要搭设牢固，防止倒塌漏雨机电设备应采取防雨、防淹措施，安装接地安全装置、机动电闸箱的漏电保护装置要可靠，安放位置必须合理2、现场施工电缆要集中摆设，对横穿路面的电线(缆）必须挖沟、穿设绝缘皮管再外套钢管通过.临时使用跨便道需过车时必须前后垫木板防止压破短路，以防触电及火灾；绝缘外套老化或破损的电缆线必须及时更换；不使用的电缆线在用完后要及时收回. 3、机械设备的电源线路要绝缘良好，要有完善的保护接零；现场严禁使用裸线，并设专人维护管理用电设施，严禁私自改拆线路,严控各种规程制度；凡参加施工人员一律禁穿拖鞋、硬质等易滑鞋.4、施工现场的闸刀箱应配置两级漏电保护,并选用电流动作型,漏电动作电流不大于30mA，额定漏电动作时间应不大于0.1S。
手持工具末级漏电动作电流应不大于15mA.5、对露天的闸刀箱要加设遮雨棚,并设立腿离地安稳6、配电箱内设备必须完好无损，安装牢固,导线接头包扎严密,绝缘良好,电源线进箱处做固定箱内分路应标注明确箱门内侧应标有单线系统,箱门应配锁,并由专人负责配电箱周围不能有杂物.对不用的闸刀箱要及时进行拆除7、施工现场应采用安全电压36V或24V照明碘钨灯用铁架的应做好保护接零,所有220V灯具都应使用单极漏电保护开关8、集中对电工、抽水作业、电（对）焊作业人员进行安全教育，专职电工必须配发绝缘工具、绝缘雨鞋、绝缘手套等防护用品9、电动机械和手持电动工具使用需符合有关要求，如人员戴绝缘手套10、电气设备,配电系统要定期检查，做好记录线路检修时,实行工作票制，由专业电工检修设专人统一组织,统一指挥11、建立临时用电安全检查制度检查内容包括:接地电阻、电气设备绝缘、漏电保护器动作灵敏度等，用电设备是否安全可行并做好检测记录12、建立安全用电责任制,落实到人持证上岗，禁止非电工无证上岗.雨季要对用电设备增加巡视次数13、下雨时要将配电箱箱门关好，防止进水.14、雨后要对所有用电设备进行绝缘摇测合格后方可使用。
九、施工用电安全措施 1、安装、维修或拆除临时用电工程必须有电工完成，电工必须持证上岗； 2、用电人员必须做到： (1）应掌握用电安全基本知识和所有设备性能； （2)使用设备前必须按规定穿戴好相应的劳动防护用品,并检查用电置和保护设施是否完好,严禁设备带病运转； （3）停用的设备必须拉闸断电,锁好开关箱，发现问题及时报告解决； （4）负责保护所有用电设备的负荷线,保护零线和开关箱，完好无损.（5）搬迁或移动用电设备必须切断电源,在一般情况下不许带电作业，带电作业要设监护人；（6）按规定定期对用电线路进行检查，发现问题及时处理，并做好检查和维修记录；（7）应懂得触电急救常识和电器灭火常识； 3、施工现场所有用电设备,除作接零外,必须在设备负荷线的首端处设置漏电保护器水泵在接通电源前，水中的一切工作人员必须返回地面，接通电源后严禁一切工作人员下水作业，在确实已经断开电源后方可下水作业严禁边抽水边作业若地下水过大时，不能达到上述要求者,必须另行制订切实可行的安全措施才能作业； 4、架空线必须架设在专用电杆上，严禁捆设在树木及脚手架上，但必须采用绝缘铜线或铝线； 5、每台用电设备应有各自专用开关箱，必须实行“一机一闸一保”制，严禁一闸多用； 6、照明灯具、金属外壳必须作保护接零式或接地，单相回路的照明开关箱内必须装设漏电保护器； 7、电源电缆长的移动式用电设备，必须设专人执行，调整电缆（操作者必须穿绝缘鞋，戴绝缘手套），严禁电缆浸水； 8、分配电箱与开关箱的距离不超过30米，开关箱与其控制的固定式用电设备的水平距离不宜超过30米； 9、夜间照明，电工跟班作业，漏电保护器灵活有效与用电荷载相匹配. 10、使用手持电动工具(振动棒、振动器等)要戴绝缘手套,穿绝缘鞋。
11、漏电保护器负荷侧（包括相线和工作零线）线路必须独立，不得与接地装置相连接,不得与其他回路连接; 12、运行中的漏电开关发生跳闸必须查明原因，才能重新合闸送电，发现漏电开关损坏或失灵必须立即更换； 13、配电箱的引入电源线，禁止用插销连接，箱内电器要固定牢靠，配电箱内排列整齐,绝缘良好，接头规范,箱内不得有杂物，不得挂接其他临时用电设备 14、动力电配电箱和照明配电箱应分别设置，如合配一箱，应分设并作标志； 15、配电箱及内部盘面，采用铁板和优质绝缘材料制作,严禁用木配电箱及木盘面;十、建立健全的临时用电安全技术档案1、必须建立施工现场临时用电安全技术档案，应由主管现场的电器技术人员负责其建立一管理工作2、施工现场应做好以下资料记录：(1）修改临时用电的资料；(2）技术交底资料;（3）临时用电工程检查验收表；（4)电器设备的试验、检验凭单和记录；（5）接地电阻测定记录表；（6）定期检（复）查表；(7）电工维修工作记录十一、电气火灾的预防1、根据不同环境的要求，正确选择和安装电气线路、电气设备以及各种保护电器的保护装置2、定期测试电气线路、电气设备的变压器泊等的绝缘及耐压情况,发现问题及时处理，防思于未然.3、经常监视电气线路和设备运行情况，严格乱加设备，防止过负荷。
4、加强日常维护、检查及计划修理工作，使电气线路、设备及各种电气保护装置保持良好状态.5、建立健全的各项规章制度和操作规程，加强责任心，防止麻痹大意和严禁私拉乱接.6、由于电动机皮带转动、易燃和可燃液体磨擦,粉尘在空间浮动等容易产生静电，因此应根据实际情况分别采取措施消除静电.十二、电气灭火措施电气设备一旦着火时，首先不要惊慌,保持镇定，每一步切断电源，然后按照正确步骤使用适当的灭火器材对于带电设备灭火时，应使用干性化学灭火粉末对有油设备应使用干燥的黄砂灭火.。
