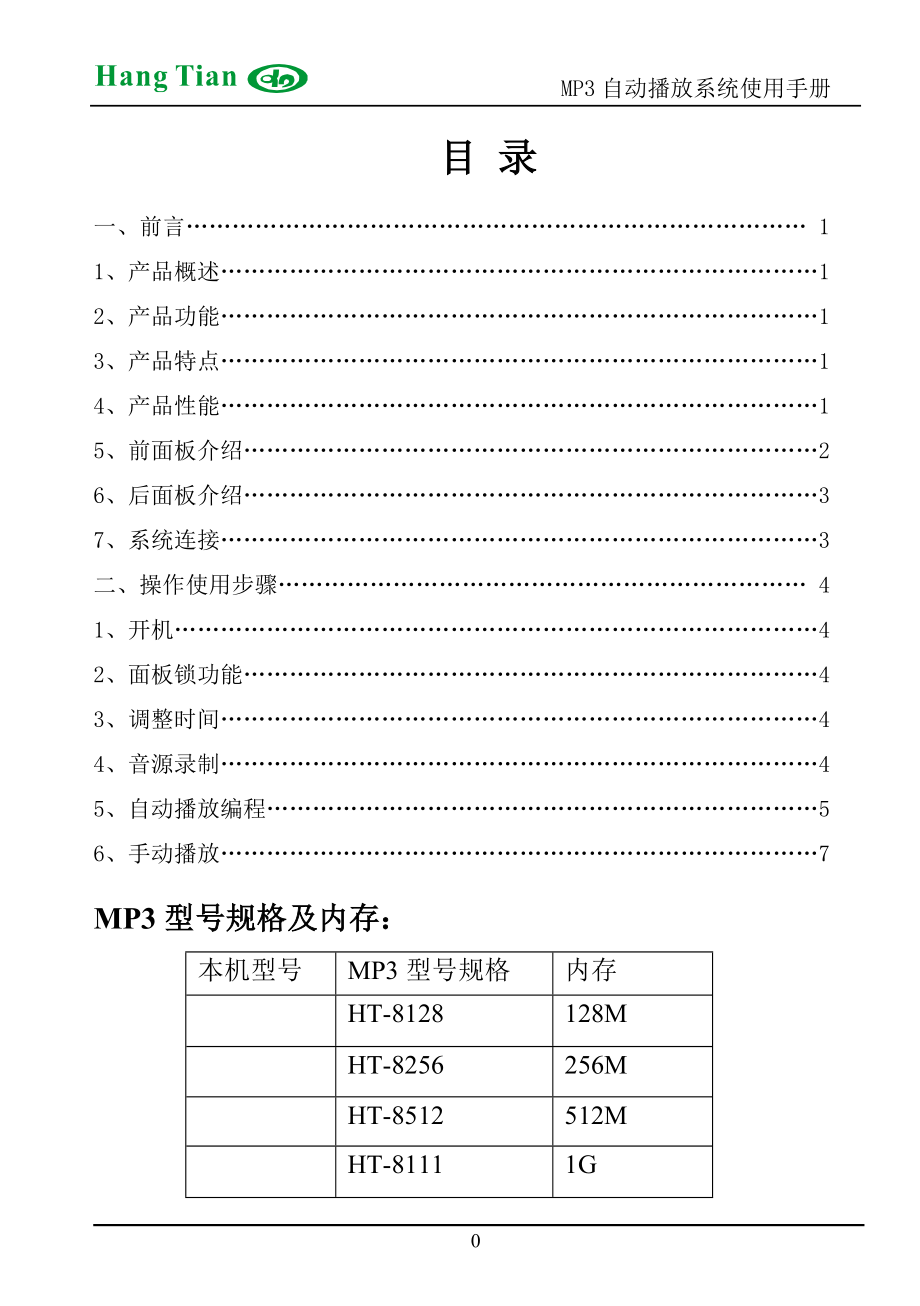

MP3自动播放系统使用手册目 录一、前言……………………………………………………………………… 11、产品概述……………………………………………………………………12、产品功能……………………………………………………………………13、产品特点……………………………………………………………………14、产品性能……………………………………………………………………15、前面板介绍…………………………………………………………………26、后面板介绍…………………………………………………………………37、系统连接……………………………………………………………………3二、操作使用步骤…………………………………………………………… 41、开机…………………………………………………………………………42、面板锁功能…………………………………………………………………43、调整时间……………………………………………………………………44、音源录制……………………………………………………………………45、自动播放编程………………………………………………………………56、手动播放……………………………………………………………………7MP3型号规格及内存：本机型号MP3型号规格内存HT-8128128MHT-8256256MHT-8512512MHT-81111G一、前 言1、产品概述：MP3智能广播控制器:采用先进的微电脑自动控制，融合高科技质量的MP3编解码及FLASH 存储技术。
将广播自动播放、音源选播、录音下载/音频和麦克风录音存储等先进功能综合为一体高标准的产品定位，多功能的超前设计，成为广播设备的典范之精品广泛适用于学校/军队/宾馆/旅游景区/住宅小区/商场等场所,是自动广播、音乐打铃、外语广播教学、听力考试系统的首选产品2、产品功能：可实现对播出的曲目内容、时间、星期自由设定，并且具有自动编程分区广播及实现广播讲话和兼容多路外接媒体（VCD/CD/DVD、卡座，录音机……）播放功能，并对录音机、扩音机、调音台等输出设备进行智能化控制，达到任意选择开关控制及播放3、产品特点：液晶中文显示控制，实现数字分区自动广播用户可根据广播需要任意编程播放各种广播节目，达到对室内、外、办公楼、教学楼、各年级、楼层、操场、升旗广场进行分区广播，给您全新概念的自动化广播服务实现自动广播音乐打铃，改变高音喇叭噪声污染，增添校园文化氛围达到无人值守的数字化高科技广播产品4、产品性能：l 高级铝质面板l AC220V电源供应l 待机功耗 30Wl 手动/自动二种控制方式l 1路USB下载端口，连结电脑l 2路功放定压输出信号接口，可连接两台功放l 6路分区输出接口l 2路自动时序控制功放电源输出接口，1路外控电源控制接口，每路输出电压220V，最大允许电流10Al 2路音频输入接口，2路音频输出接口，2路录音输入接口l 1路话筒输入接口5、前面板介绍1、电源指示 2、电源开关 3、话筒输入孔 4、输出音量旋钮 5、监听音量旋钮 6、USB下载端口7、分区（外控、功放、）开关指示灯8、手动分区（外控、功放）开关按键9、音量输出升高（用于在编程时上翻页） 10、音量输出降低（用于在编程时下翻页）11、左移位按键（编程向左移位） 12、右移位按键（编程向右移位）13、确定/保存（用于对当前操作进行确定或保存） 14、停止/退出（取消或停止当前操作）15、数字键5-9 16、中文液晶显示屏17、数字键0-4（同时分别兼作录音、调时、编程、播放、设定五大功能键）6、后面板介绍1.六路分区输出端口 2.功放定压输入 3.功放定压输入 4.功放电源插座 5. 外控电源插座 6.本机电源输入接口 7.音源输入接口 8. 音源输出接口 9.音源输出接口 7、系统连接系统连接说明：1、以上连接示意图为MP3自动广播系统，其音频输出信号进入前置放大器，前置放大输出后进入两台功放机，功放输出（定压100V），再进入MP3自动广播主机的两路功放输入端口后，分别实现六路分区输出。
2、MP3主机的功放输入端口1为对应输出的1-3分区，端口2对应输出的4-6分区，如只有一台功放机需进行六路分区，则需把MP3主机的功放输入端口1、2并接3、MP3主机可对两台功放电源控制及一路外控设备（VCD、卡座、收音头）控制二、操作使用步骤1、开 机将本机接通220V电源再打开电源开关（正常使用状态下需24小时不间断供电），初始状态显示如下：星期五：当天星期五程序1：当前系统运行第一套程序13:05:50：系统当前时间13时05分50秒下 定 时：下一个编程播放节目的时间，如果当天所有节目播放完毕则显示结束2、面板锁功能(1)锁定：在初始状态下按住 [确定] 键5秒后，系统加锁一闪后屏幕左上角会出现一个锁字,此时面锁定不可操作；(2)解锁：需要解开锁定对面板进行操作时，同样按住 [确定] 键5秒后，系统解锁一闪后屏幕左上角的锁字消失，此时所有功能按键皆可正常操作,此功能可避免非广播人员的误操作;3、调整时间在初始状态下按 [调时] 键显示如下：用左、右移位键来移动光标将相应的数字输入进行调整，调整完毕后按 [确定] 键保存4、音源录制（1）录制方式 本系统能以三种方式进行录音音源的存储：◆ 前面麦克风输入用来存储讲话录音◆ 后面板音频输入接口用来存储VCD、MP3、卡座、电脑声卡等转录的线路音频信号◆ USB接口下载的方式（2）界面介绍 按 [录音] 键进放录音界面（如下）：下载已录总曲：出厂时下载的总曲目 录 制 001：继续录音时从第1首开始录，录制后曲目后码为002 0：00：00 ：开始录音时显示所剩内存还能录多长时间的音源（时：分：秒）（3）录音步骤 A、麦克风及音频线的录音方式：将VCD、MP3、卡座、电脑声卡等输出的音频信号通过机器附带的音频信号线（及转接头）插入本系统后面板的录音输入插孔（或将话筒插入前面板MIC孔），此时即可监听到输入的声音；准备好后按 [确定] 开始录音，录音完后再按 [确定] 保存。
B、USB接口下载方式：将本机直接使用USB通信线缆与电脑USB接口连接，按 [录音] 键5秒，显示屏显示连接USB线下载歌曲即可在电脑上拷贝格式为MP3及WMA文件音乐到本机的存贮器中如需格式化必须FAT格式化，更换音乐时建议少用格式化，直接在电脑以文件形式删除4)删除录音在初始状态下按 [数字/5] 键进入删除界面：输出所要删除的曲目按 [确定] 键显示删除成功5、自动播放编程用户可根据不同的作息时间、内容可同时编制4套（晴天、雨天或春、夏、秋、冬）程序，用户可任意选择一套程序作为当前运行1）设定序号及曲目按 [编程] 键进入编程状态，界面显示如下序号：对所编辑程序的编号，此序号为了方便用户查看、修改、删除等操作，而非程序执行的顺序，在第一次编程完毕后输入002进行第二次编程，以此类推，一共可编119个序号(不可重复)曲目：此次编程所要播放的曲目，通过移位键和数字键输入曲目代码，一次性最多可达7首曲目进行连续播放设定在编程时设定曲目为 001/002/003/004/005 /006 /007便可实现曲目的复唱功能 （2）设定程序、外控、分区在设定完序号及曲目后按 [▼] 键翻页，进入下一界面： 程序：用户编辑的序号后存储在第（1、2、3、4）套程序中（）显示为数字（1、2、3、4）时为打开，“关”表示为关外控：设置外设电源的开与关（数字0为设置开与关）分区：设置六路分区（1、2、3、4、5、6）的打开与关闭，在选择时需通过移位键输入相对应的数字。
当显示为数字（1、2、3、4、5、6）时为打开，“关”为关闭 (3)设定星期、定时设置完程序与分区后继续按 [▼] 键翻页，进入下一界面：星期：设定一个程序在一个星期内每天是否运行，在选择时需通过移位键输入相对应的数字当显示为数字（1、2、3、4、5、6、7）时为打开，“关”为关闭上图表示为星期（1、2、3、4、5、6）打开，星期天关闭定时：设定曲目每天需要运行的时间，通过移位键与数字键来设置，在设完定时后一条程序就已经编辑好了，按 [确定] 键保存本条程序保存完后显示屏会自动跳到编程的初始界面以方便你编辑下个程序 (4)修改程序按 [编程] 键进入编程界面后，输入相应的数字序号，可显示出该编程序号内容（曲目、存储程序、外控、分区、星期、定时时间），用户可以对它进行查看\修改(5)程序编辑流程 ① 设定程序序号（1—119）② 设定每次1—5首播放曲目的代码③ 设定序号存储在第（1—4）套程序④ 设定外控的开、关及分区（1—6）的选择⑤ 设定星期工作日（1—7）⑥ 设置播放定时时钟 时/分/秒（00：00：00）⑦ 最后按 [确定] 键保存本次程序⑧ 通过序号查看，验正编程是否正确⑨(6)编程斩断功能 当前面的程序所执行的内容还未执行完毕，而后一次程序的指定时间又已经到来，则系统会自动切断上一次编程转向执行下一次程序(7)删除编程 在待机状态下进放编程界面，再按 [数字/6] 键，显示屏显示为（删除程序000）输入扫要删除的编程序号，按 [确定] 键删除(8)选择运行程序 在待机状态下长按 [设定] 键，屏幕显示选择程序，使用每几套程序，根据用户需要用数字键输入所要运行的程序，输好后按 [确定] 键保存6、手动播放 (1)播放音源在待机状态下，按 [播放] 键，显示屏显示如下：通过移位键和数字键输入你所要播放的曲目代码，再按 [确定] 键开始播放音乐，此时功放电源端口将自动打开，同时进入下一界面：编辑播放：对输入曲目进行编辑（单曲播放、顺序播放、单曲循环、全部循环），按数字键进行编辑。
0”按0键进行单曲播放；“1”按1键进行顺序播放；“2”按2键进行单曲循环播放；“3”按3键进行全部循环播放；“4”按4键进行编辑播放在0正常播放状态下，按 [确定] 键可暂停曲目播放，再次按 [确定] 键后可恢复曲目播放 (2)手动外控1—8路广播设定在播放状态下用前移后移来移动光标，把光标移到曲目上输入【991】数字后，再按【确定】键确定开启分区1路电源，相应的指示灯点亮；如需关闭此路分区广播，再按【确定】键即可取消播放，指示1分区的指示灯熄灭其他几个分区及端口的操作同上，分别对应 992/993/994/995/996/997/998若需同时关闭1-8路的分区广播，输入【999】数字键后，按【确定】键确定，即可关闭1-8路端口若需同时打开1-8路的分区广播，输入【990】数字键后，按【确定】键确定，即可打开1-8路端口8 。
