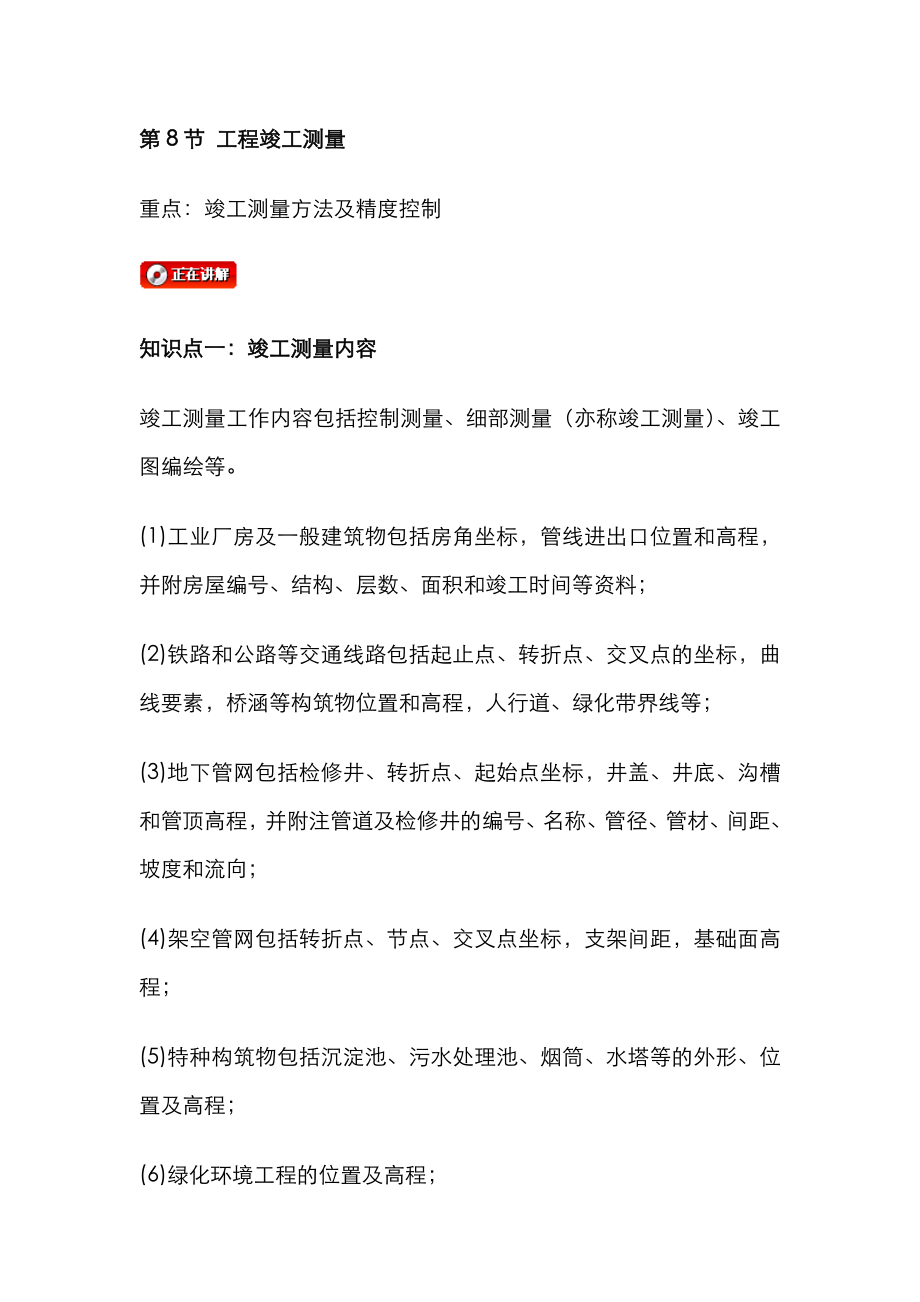

第8节 工程竣工测量重点：竣工测量方法及精度控制 知识点一：竣工测量内容 竣工测量工作内容包括控制测量、细部测量（亦称竣工测量）、竣工图编绘等1)工业厂房及一般建筑物包括房角坐标，管线进出口位置和高程，并附房屋编号、结构、层数、面积和竣工时间等资料； (2)铁路和公路等交通线路包括起止点、转折点、交叉点的坐标，曲线要素，桥涵等构筑物位置和高程，人行道、绿化带界线等；(3)地下管网包括检修井、转折点、起始点坐标，井盖、井底、沟槽和管顶高程，并附注管道及检修井的编号、名称、管径、管材、间距、坡度和流向；(4)架空管网包括转折点、节点、交叉点坐标，支架间距，基础面高程；(5)特种构筑物包括沉淀池、污水处理池、烟筒、水塔等的外形、位置及高程；(6)绿化环境工程的位置及高程；(7)测量控制网点的坐标和高程 竣工图是工程完成后，符合工程实际状况的施工图竣工图是竣工测量的主要成果，包括竣工总平面图、专业分图、断面图等 知识点二：建筑物竣工测量 建筑竣工测量在建筑工程完工后进行，其目的是为工程的交工验收及将来的维修、改建、扩建提供依据其工作内容主要包括建筑平面位置及四至关系测量、建筑高程及高度测量1．平面位置及四至关系测量2．高程及高度测量 高程测量是采用图根水准连测建筑物的室外地坪（或散水）、室内地坪、±0，建筑配套管线的检修井、管线点等细部点的高程。
楼高测量是采用三角高程法、前方交会法、手持测距仪或钢尺实量法量测屋顶楼面到室外地坪的相对高度和地下室地坪比高、檐口比高、女儿墙比高等，按需量测坡屋脊比高以及屋顶面上水箱间、电梯间、楼梯间等附房的高度 知识点三：线路竣工测量 线路竣工测量工作内容主要包括中线测量、高程测量和横断面测量1．中线测量首先根据护桩将主要控制桩恢复到路基上在桥梁、隧道地段进行线路中线贯通测量，检查桥梁、隧道的中线是否与恢复的线路中线相符合如果不相符合，应从桥梁、隧道的中线向两端引测贯通测量后的线路中线位置应符合路基宽度和建筑物接近限界的要求，同时应对中线控制桩和交点桩固桩中线测量完成后，在中线上的直线地段每50 m，曲线地段每20 m测设一桩道岔中心、变坡点、桥涵中心等处需钉设加桩全线里程自起点连续计算，消除因局部改线或假设起始里程而造成的里程“断链” 2．高程测量通过水准测量将水准点引测于桥台、涵洞帽石、隧道洞口边墙等稳固建筑物上，也可沿线路埋设永久性混凝土水准点其间距不应大于2 km，精度与定测要求相同全线高程必须统一，消除因采用不同高程基准而产生的“断高”，以作为运营维修时线路标高的依据 3．横断面测量通过横断面测量主要检查路基宽度，侧沟、天沟的深度和宽度，路基护道宽度等是否符合设计要求，若不符合要求应进行整修。
知识点四：桥梁竣工测量 桥梁竣工测量在桥梁工程竣工后进行，其工作内容主要包括桥梁墩台竣工测量、桥梁架设竣工测量 1．桥梁墩台竣工测量墩台竣工测量主要包括测定各墩台的跨度、丈量墩台各部尺寸、测定支承垫石顶面高程等工作桥墩、桥台各部尺寸主要是墩顶的尺寸、支承垫石的尺寸和位置等可根据墩顶标有的纵、横方向线或工作线进行丈量桥墩、桥台顶面高程可自桥梁一端的水准点开始逐墩测量，最后闭合于另一端的水准点上 2．桥梁架设竣工测量桥梁架设竣工测量主要包括测定主梁弦杆的直线性、梁的拱度、立柱的竖直性、各墩上梁的支点与墩台中心的相对位置等工作主梁弦杆的直线性、梁的拱度和立柱的竖直性的测定按照架梁时的方法进行墩上梁的支点与墩台中心的相对位置主要是固定支座及活动支座底板中心与墩台中心的相对位置、上摆与铰枢中心的相对位置，以及支座底板中心与下摆中心的纵向相对位置根据测量结果，即可推算出梁的支点与墩台中心的相对位置，以及与设计位置的差值 知识点五：地下管线竣工测量 地下管线竣工测量工作内容主要包括管线点调查和管线点测量1．管线点调查查明管线管材、特征、附属物、管径或管块断面尺寸、埋深、电缆根数、埋设年代、权属单位、连接方向、电压值等属性，并填写管线点调查表。
知识点五：地下管线竣工测量 2．管线点测量对于各种管线的起止点、转折点、分支点、交叉点、变径点、变坡点及每隔适当距离的直线点等，采用导线串联法、极坐标法等解析法采集管线点坐标和高程，标绘竣工测量草图，编制管线点成果表 知识点六：竣工总图编绘 编绘竣工总平面图分三步：选择图幅大小与比例尺、绘制底图、编绘竣工总图编绘竣工总图应收集的资料如下：(1)总平面布置图；(2)施工设计图；(3)设计变更文件；(4)施工检测记录；(5)竣工测量资料；(6)其他相关资料 编绘原则竣工总图遵循现场测量为主，资料编绘为辅的原则进行编绘1）施工中府根据施工情况和设计变更文件及时编绘竣工总图2）单项工程竣工后应立即进行实测并编绘竣工总图；（3）对于设计变更部分，应按实测资料绘制；（4）地下管道及隐蔽工程，应根据回填前的实测数据编绘；1．底图处理2．总图编制 知识点七：质量控制与成果提交 竣工测量成果的整理归档一般应包括如下内容：(1)技术设计书，技术总结；(2)竣工测量观测、计算资料；(3)竣工总图、专业分图、断面图；(4)细部点成果表；(5)仪器检定和检校资料；(6)检查报告，验收报告习题 竣工总平面图以现场测绘绘制为主，设计图结合室内编绘为辅，一般选用的比例尺为（）。
a．1:500 b. 1:1000 c. 1:2000 d. 1:5000答案：a解析：竣工总平面图以现场测绘绘制为主，设计图结合室内编绘为辅，一般选用的比例尺为1：500习题 桥梁高程测量一般采用（）的方法a．水准测量 b. 三角高程法 c. gps高程 d. 气压法答案：a解析：桥梁的高程精度要求较高一些，题目中水准测量的精度最高其它方法测量高程的精度较低，无法满足桥梁施工以及变形监测的精度要求。
