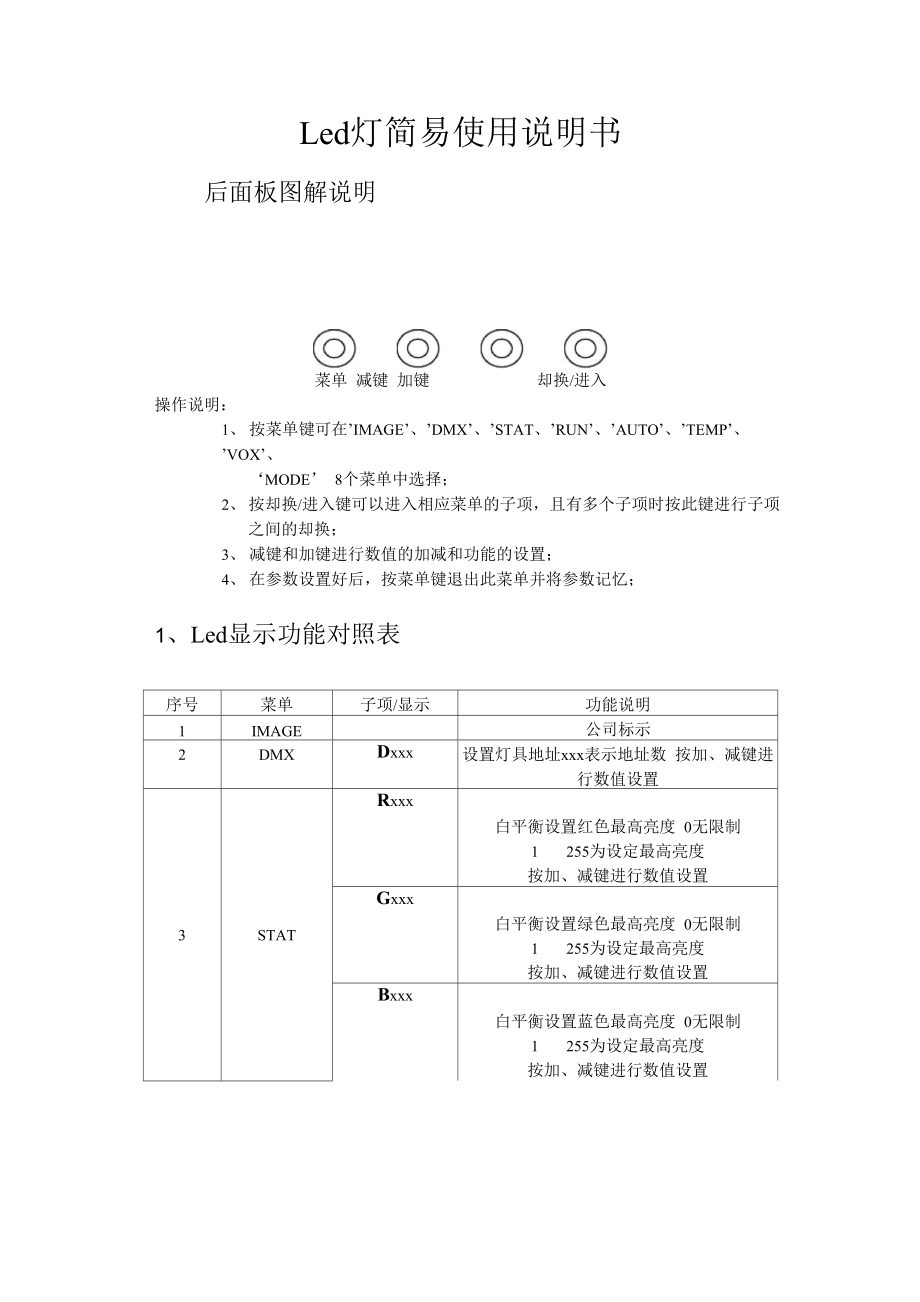

Led灯简易使用说明书后面板图解说明菜单 减键 加键 却换/进入操作说明：1、 按菜单键可在’IMAGE’、’DMX’、’STAT、’RUN’、’AUTO’、’TEMP’、’VOX’、‘MODE’ 8个菜单中选择；2、 按却换/进入键可以进入相应菜单的子项，且有多个子项时按此键进行子项 之间的却换；3、 减键和加键进行数值的加减和功能的设置；4、 在参数设置好后，按菜单键退出此菜单并将参数记忆；1、Led显示功能对照表序号菜单子项/显示功能说明1IMAGE公司标示2DMXDxxx设置灯具地址xxx表示地址数 按加、减键进行数值设置3STATRxxx白平衡设置红色最高亮度 0无限制1 255为设定最高亮度按加、减键进行数值设置Gxxx白平衡设置绿色最高亮度 0无限制1 255为设定最高亮度按加、减键进行数值设置Bxxx白平衡设置蓝色最高亮度 0无限制1 255为设定最高亮度按加、减键进行数值设置Wxxx白平衡设置白色最高亮度 0无限制1 255为设定最高亮度按加、减键进行数值设置4RUNHOST设置为主机模式（向外发送dmx信号）SLAV设置为从机模式（接收控制台的dmx信号）5AUTOTxxx自动运行时为7彩跳变，间隔时间为xxx 按加、减键进行数值设置Cxxx自动运行时为7彩渐变，间隔时间为xxx 按加、减键进行数值设置6TEMPAxxx显示灯板温度Fxxx显示驱动板温度7VOXOff关闭声控按确认键进行开启与关闭之间切换Open启动声控8MODE3CHS3通道6CHS6通道9CHS9通道三、Dmx512通道说明3通道:序号功能说明第1通道颜色轮自定义颜色第2通道频闪10——255R、G、B、W总频闪，间隔时间由慢 到快第3通道总调光R、G、B、W总调光，线性由暗到亮6通道:序号功能说明第1通道R调光R调光，线性由暗到亮第2通道G调光G调光，线性由暗到亮第3通道B调光B调光，线性由暗到亮第4通道W调光W调光，线性由暗到亮第5通道总频闪10——255R、G、B、W总频闪，间隔时间由慢 到快第6通道总调光R、G、B、W总调光，线性由暗到亮9通道:序号功能说明第1通道R调光R调光，线性由暗到亮第2通道G调光G调光，线性由暗到亮第3通道B调光B调光，线性由暗到亮第4通道W调光W调光，线性由暗到亮第5通道颜色轮自定义颜色第6通道渐变/跳变15-128为渐变、129-256为跳变第7通道声控开启声控功能第8通道总频闪10——255R、G、B、W总频闪，间隔时间由慢 到快第9通道总调光R、G、B、W总调光，线性由暗到亮四、技术指标1、 工作电压： AC220v 50Hz2、 最大功率： <200W3、 亮度： 3m距离>3500 CD4、 颜色： R 控制等级0—255G 控制等级0—255B 控制等级0—255W 控制等级0—2555、 频闪： 控制等级11——2556、 灯杯角度： 15度、30度、45度可选7、 温升： <40度8、 灯体可调角度：>180度长沙新画佳光电子有限公司2010-2-8。
