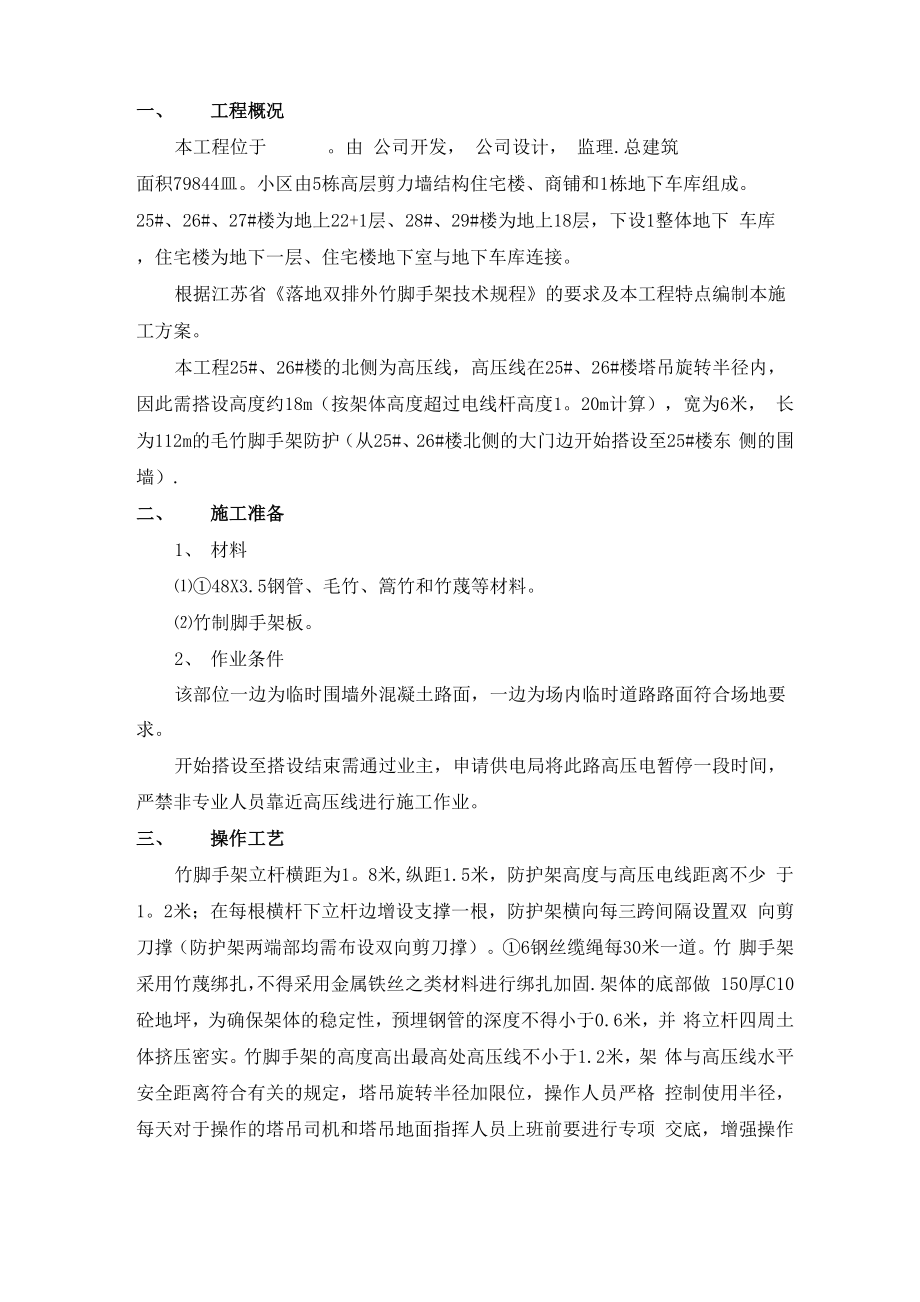

一、 工程概况本工程位于 由 公司开发, 公司设计, 监理.总建筑面积79844皿小区由5栋高层剪力墙结构住宅楼、商铺和1栋地下车库组成 25#、26#、27#楼为地上22+1层、28#、29#楼为地上18层,下设1整体地下 车库,住宅楼为地下一层、住宅楼地下室与地下车库连接根据江苏省《落地双排外竹脚手架技术规程》的要求及本工程特点编制本施 工方案本工程25#、26#楼的北侧为高压线,高压线在25#、26#楼塔吊旋转半径内, 因此需搭设高度约18m(按架体高度超过电线杆高度120m计算),宽为6米, 长为112m的毛竹脚手架防护(从25#、26#楼北侧的大门边开始搭设至25#楼东 侧的围墙).二、 施工准备1、 材料⑴①48X3.5钢管、毛竹、篙竹和竹蔑等材料⑵竹制脚手架板2、 作业条件该部位一边为临时围墙外混凝土路面,一边为场内临时道路路面符合场地要 求开始搭设至搭设结束需通过业主,申请供电局将此路高压电暂停一段时间, 严禁非专业人员靠近高压线进行施工作业三、 操作工艺竹脚手架立杆横距为18米,纵距1.5米,防护架高度与高压电线距离不少 于12米;在每根横杆下立杆边增设支撑一根,防护架横向每三跨间隔设置双 向剪刀撑(防护架两端部均需布设双向剪刀撑)。
①6钢丝缆绳每30米一道竹 脚手架采用竹蔑绑扎,不得采用金属铁丝之类材料进行绑扎加固.架体的底部做 150厚C10砼地坪,为确保架体的稳定性,预埋钢管的深度不得小于0.6米,并 将立杆四周土体挤压密实竹脚手架的高度高出最高处高压线不小于1.2米,架 体与高压线水平安全距离符合有关的规定,塔吊旋转半径加限位,操作人员严格 控制使用半径,每天对于操作的塔吊司机和塔吊地面指挥人员上班前要进行专项 交底,增强操作人员思想意识,确保施工期间高压线不受干扰,保证安全高压 线防护架应由专业人员搭设,经有关部门验收合格后挂牌使用.在醒目的位置张 贴警示标志,警示标志要符合规范要求钢管架搭设方法不具体详述,本方案针对毛竹脚手架进行设计,具体如下:1、 主、副柱(1) 主柱,包括外主柱(排栅柱)、内立柱(平桥柱)、角柱和平台柱,应选 用直径合适、顺直的毛竹,尾径不得少于8cm.(2) 主柱的纵向间距1.8m,三排脚手架的柱间距为1主柱的弯曲面应在脚手架的纵向平面内背靠背设置角柱的弯曲面应向脚手架结构本身的纵向内侧面3)脚手架的外排主柱设副柱(俗称“针柱”),副柱从第一度大横杆(即打 底梁)开始向上设置,间距1m。
绑扎副柱时,首先要做好三条以上的大横杆才 能立副柱4)柱的驳接分搭接和顶口接两种方式搭接用于副柱,其搭接长度不少于 1.5m,绑扎不少于三度横杆,如柱料稍弯曲,应采用靠搭接方式,接长后的柱重 心应在一垂直线上顶口驳接,顶口处上下两端应各有不少于三条大横杆连接, 采用不少于两度扎丝和一度扎蔑绑扎如毛竹驳柱要加厚2cm的木板垫在驳柱端 上,并用笏扎牢固.驳柱要垂直、贴服.顶口柱的对接端部接触面平正相邻立柱接头要错开不 少于一步架.2、 大横杆(牵杆)(1) 大横杆采用毛竹.大横杆用于连接脚手架纵向各排列的立柱,绑扎要牢 固、平直,与立柱互成90°2) 大横杆的垂直间距(从找底梁起)为:大横杆垂直间距为1.8米3) 大横杆用搭接,接口长度为不少于2m,而且应以牵杆头接牵杆尾3、 小横杆(平桥托)(1)小横杆主柱部位要用小头直径不少于9cm的毛竹,副柱(针柱)部位用结 实的篙竹头小横杆用于连接内、外排架,以及承托脚手平桥2)小横杆的水平间距为1.5m4、斜撑(1) 脚手架的斜撑包括风撑、十字撑(拍身撑)、吊鱼撑和挑撑等2) 风撑和挑撑的撑头应埋入土内,入土深度为15〜20cm3) 十字撑的设置分为间断式和连续式两种。
十字撑设在脚手架外侧每 组间断式十字撑的跨距应不少于四条立柱(约7—8cm)从底到顶连续搭设,并在 脚手架的转角,尺端及沿纵向每隔15cm左右设置一组连续式十字撑,是在脚手 架外侧全面设置十字撑4) 斜撑的斜度(俗称“标流”)按以下规定搭设:1) 风撑的斜度不大于“对标”(iW1: 1,即 W45°);2) 十字撑的斜度为“标八”至对标(i = 0.8:1~1:1,即 =38° 40’45);3) 挑撑、吊鱼撑的斜为“加一标”以上(i>18: 1,即a=47°50’)5) 斜撑使用的材料,应尽量挺直,如稍有弯曲,搭设时把曲面向上6) 斜撑的搭接长度应在2m以上7) 搭设斜撑时,应首先扎紧撑的中部,以利安全操作5、 顶撑顶撑要贴紧主柱绑紧,一般不少于三度蔑,并且大头在上,小头在下,上下 顶住小横杆最下一节顶撑下面垫木或石块6、 搭设高压防护架详图附后!四、质量标准1、 保证项目(1) 脚手架立柱要垂直,大、小横杆要平正斜撑要贴服而有力,顶撑要顶 紧小横杆,接触面不小于三分之二.(2) 蔑度必须结实,不得松动.搭设和拆除,在配备一切所需的安全设备的同时,确保操作人员吃好、休息 好2、 保证措施(1) 项目经理总负责、工地安全员现场指挥、工程处安全负责人亲自监督。
2) 对操作人员逐一过关,审查上岗证,身心状况、对交底内容的领会程度、 以往的工作态度,做好审定记录3) 由安全员对搭设、拆除的全过程作好记录五、施工注意事项1、 避免工程质量通病(1)脚手架整体倾斜:柱下的垫脚座出现不均匀下沉立柱时应先夯实浮 土并扩大垫脚座的面积2、 主要安全技术措施(1)在大风雨或停工一段时间后,必须对脚手架全面检查,如发现变形、下沉, 要及时加固维修方可使用2)严把毛篙质量关,横杆、立杆的有效长度不得低于4-6m,小横杆有效长 度得低于4 m(以最小直径N7.5cm确定有效长度)•购置的毛竹要严格挑选,按 立杆、大横杆、小横杆的要求分类堆放3、其他注意事项(1) 按方案组织施工,现场需要改动时,要得到项目经理、安全员、技术人 员的同意后方可实施2) 搭设人员要持证上岗,戴好安全帽、安全带,穿好绝缘鞋.进入现场时, 安全员要逐一检查,做好记录3) 8m以下操作,竖立杆时要有专人监控,严防碰撞电线;8m以上操作,要 提前请甲方通知供电局停电操作4) 及时检查搭设质量,确保横平竖直、绑扎方式正确、牢固5) 正对公路面,要悬挂警示标识。
