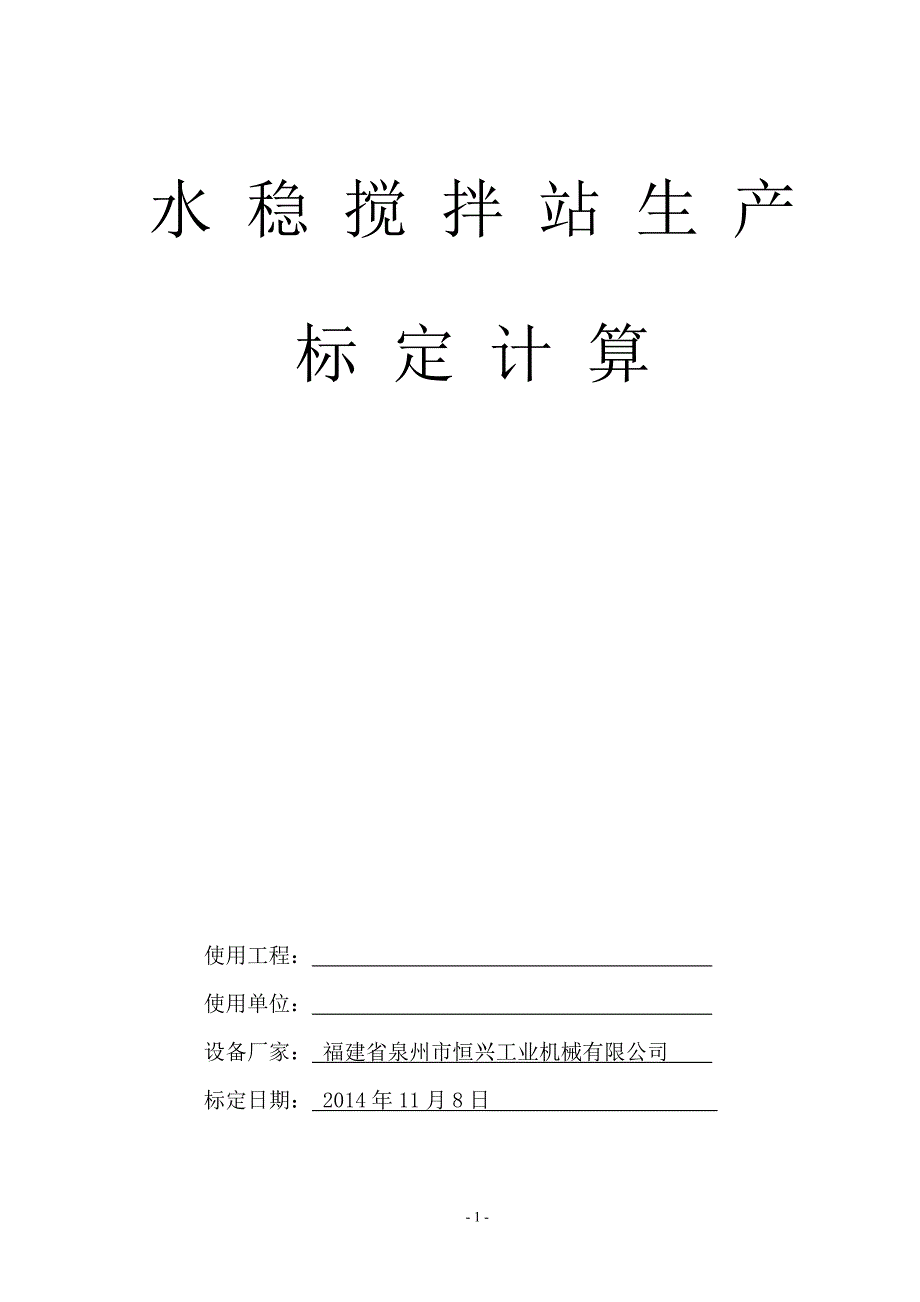

水 稳 搅 拌 站 生 产 标 定 计 算使用工程： 使用单位： 设备厂家： 福建省泉州市恒兴工业机械有限公司 标定日期： 2014年11月8日 一、 设备主要技术参数产品名称移动式稳定土厂拌设备产品编号HX20140410003产品型号WBSY-300产品型式移动式双轴连续强制搅拌配料系统PLC变频电脑自动配料系统额定生产能力300 t/h骨料仓容量3×6 m3粉料仓容量3.5 m3骨料粒径≤60 mm配料精度骨料±2.5 %，粉料±1 %上料高度3.8 m出料高度2.9 m总功率79 kW二、调试与标定计算1、调试各个料仓的单位时间生产量1#仓为4.75～9.5mm碎石，掺量为15%，生产量为2220kg，生产时间为90s，运行频率为40转2#仓为4.75～31.5mm碎石，掺量为45%，生产量为3500kg，生产时间为90s，运行频率为40转3#仓为0～4.75mm石屑，掺量为35%，生产量为2680kg，生产时间为90s，运行频率为40转水泥仓，掺量为5%，生产量为15kg，生产时间为10s，运行频率为20转2、计算单位时间生产量1#仓：40转÷90s=0.4444转/s；2220kg÷90s=24.67kg/s；得到等式关系： 1s=0.4444转 1s=24.67kg2#仓：40转÷90s=0.4444转/s；3500kg÷90s=38.89kg/s；得到等式关系： 1s=0.4444转1s=38.89kg3#仓：40转÷90s=0.4444转/s；2680kg÷90s=29.78kg/s；得到等式关系： 1s=0.4444转1s=29.78kg水泥仓：20转÷10s=2转/s；15kg÷10s=1.5kg/s；得到等式关系： 1s=2转1s=1.5kg3、计算各仓的目标生产量该搅拌设备型号为WBSY-300，额定生产量为300 t/h，在此将目标混合料生产量设定为300 t/h各仓按照配合比掺量目标生产量为：1#仓为4.75～9.5mm碎石，掺量为15%，生产量为300t×15%=45t/h，即45t÷3600s=12.5kg/s2#仓为4.75～31.5mm碎石，掺量为45%，生产量为300t×45%=135t/h，即135t÷3600s=37.5kg/s3#仓为0～4.75mm石屑，掺量为35%，生产量为300t×35%=105t/h，即105t÷3600s=29.17kg/s水泥仓，参量为5%，生产量为300t×5%=15t/h，即15t÷3600s=4.17kg/s4、计算按照配合比参量目标生产量所需运行频率从以上的计算可以得到：①．1#仓：40转÷90s=0.4444转/s；2220kg÷90s=24.67kg/s；得到等式关系： 1s=0.4444转1s=24.67kg那么，假设目标生产量的转速为“X”，将得到等式关系： 1s=X转1s=12.5kg两个等式关系相比得到：0.4444转 24.67kg X 转 12.5kg ，单位为1s所以 X转=0.4444转÷（24.67kg÷12.5kg）=0.225转/s，因为机器的运行频率单位是Hz 1T/min，那么换算为分钟：即0.225转×60/s×60=13.5转/min；12.5kg×60/s×60=750kg/min；那么运行频率Hz= 每分钟的运行速度/每分钟的生产量=13.5转/ 750kg=0.018，计算时单位是kg，而机器的运行频率单位是Hz 1T/min，那么1#仓碎石运行频率应为：13.5转 18Hz T/min②．2#仓：40转÷90s=0.4444转/s；3500kg÷90s=38.89kg/s；得到等式关系： 1s=0.4444转1s=38.89kg那么，假设目标生产量的转速为“X”，将得到等式关系： 1s=X转1s=37.5kg两个等式关系相比得到：0.4444转 38.89kg X 转 37.5kg ，单位为1s所以 X转=0.4444转÷（38.89kg÷37.5kg）=0.428转/s，因为机器的运行频率单位是Hz 1T/min，那么换算为分钟：即0.428转×60/s×60=25.7转/min；37.5kg×60/s×60=2250kg/min；那么运行频率Hz= 每分钟的运行速度/每分钟的生产量=25.7转/2250kg=0.0114，计算时单位是kg，而机器的运行频率单位是Hz 1T/min，那么2#仓碎石运行频率应为：25.7转 11.4Hz T/min③. 3#仓：40转÷90s=0.4444转/s；2680kg÷90s=29.78kg/s；得到等式关系： 1s=0.4444转1s=29.78kg那么，假设目标生产量的转速为“X”，将得到等式关系： 1s=X转1s=29.17kg两个等式关系相比得到：0.4444转 29.78kg X 转 29.17kg ，单位为1s所以 X转=0.4444转÷（29.78kg÷29.17kg）=0.435转/s，因为机器的运行频率单位是Hz 1T/min，那么换算为分钟：即0.435转×60/s×60=26.1转/min；29.17kg×60/s×60=1750kg/min；那么运行频率Hz= 每分钟的运行速度/每分钟的生产量=26.1转/1750kg=0.0149，计算时单位是kg，而机器的运行频率单位是Hz 1T/min，那么3#仓石屑运行频率应为：26.1转 14.9Hz T/min④. 水泥仓：20转÷10s=2转/s；15kg÷10s=1.5kg/s；得到等式关系： 1s=2转1s=1.5kg那么，假设目标生产量的转速为“X”，将得到等式关系： 1s=X转1s=4.17kg两个等式关系相比得到： 2转 1.5kg X 转 4.17kg ，单位为1s所以 X转=2转÷（1.5kg÷4.17kg）=5.556转/s，因为机器的运行频率单位是Hz 1T/min，那么换算为分钟：即5.556转×60/s×60=333转/min；4.17kg×60/s×60=250kg/min；将333转速缩小10倍后再来求出运行频率Hz= 每分钟的运行速度/每分钟的生产量=33.3转/250kg=0.1332，计算时单位是kg，而机器的运行频率单位是Hz 1T/min，那么水泥仓运行频率应为：33.3转 133.2Hz T/min。
三、 配合比更换时的计算例如：机动车道混合料的配合比为4.75～31.5mm碎石掺量52.0%；4.75～9.5mm碎石掺量23.6%；0～4.75mm石屑掺量18.9%；水泥掺量5.5%1、 计算各档料的目标生产量 t/min及运行频率 转 Hz 1t/min4.75～31.5mm碎石目标产量为300t×52.0%÷60min=2.6t/min；已知运行频率为11.4Hz 1t/min，计算转速=2.6t/min×11.4Hz 1t/min=29.6转；4.75～9.5mm碎石目标产量为300t×23.6%÷60min=1.18t/min；已知运行频率为18.0Hz 1t/min，计算转速=1.18t/min×18.0Hz 1t/min=21.2转；0～4.75mm碎石目标产量为300t×18.9%÷60min=0.945t/min；已知运行频率为14.9Hz 1t/min，计算转速=0.945t/min×14.9Hz 1t/min=14.1转；水泥目标产量为300t×5.5%÷60min=0.275t/min；已知运行频率为133.2Hz 1t/min，计算转速=0.275t/min×133.2Hz 1t/min=36.6转；2、 复核校准将计算好的数据输入电脑，检查设备正常运作后生产，将实际生产量与理论计算量相比较。
设备允许误差为：骨料±2.5 %，粉料±1 %- 7 -。
