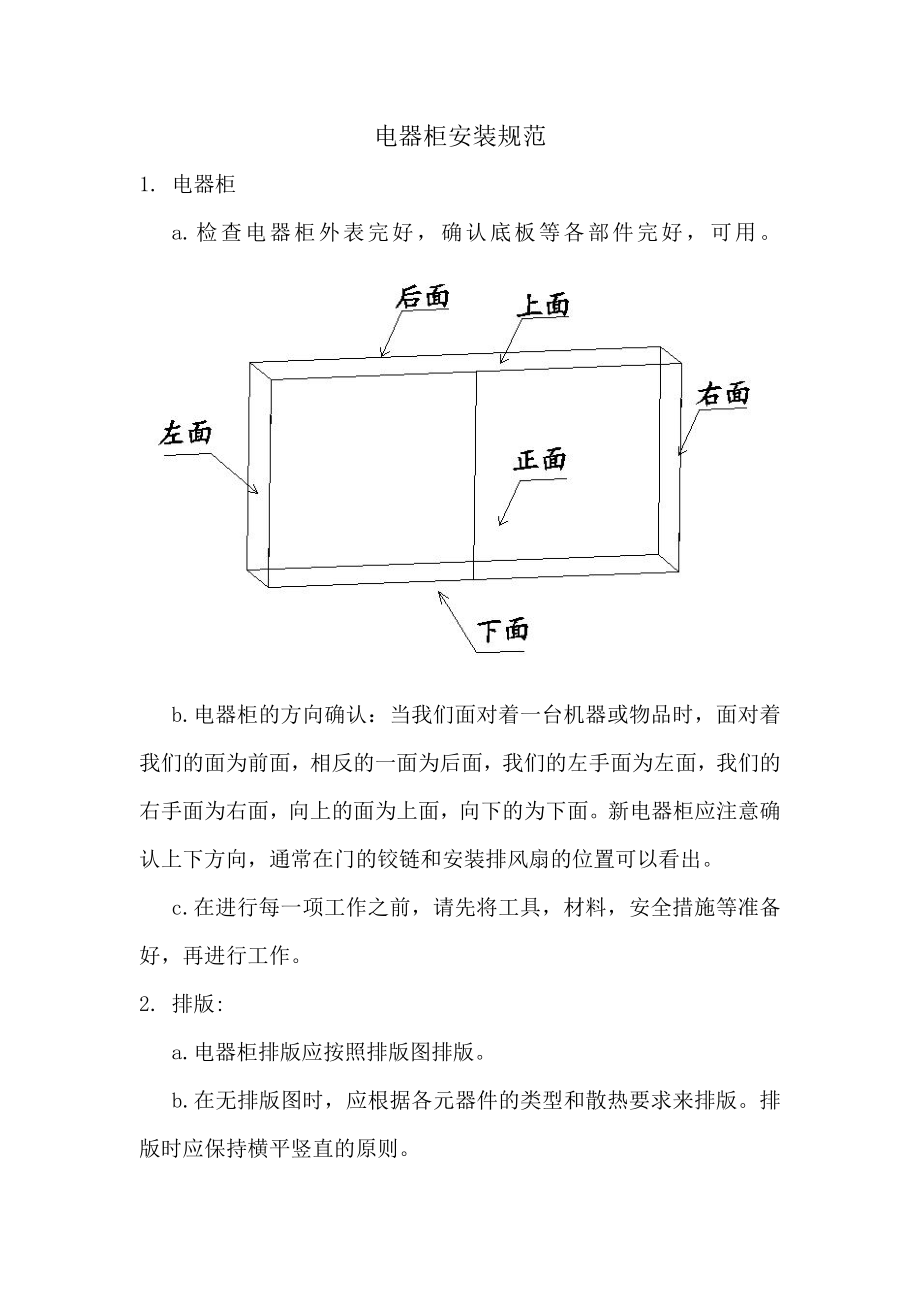

电器柜安装规范1. 电器柜a.检查电器柜外表完好，确认底板等各部件完好，可用b.电器柜的方向确认：当我们面对着一台机器或物品时，面对着我们的面为前面，相反的一面为后面，我们的左手面为左面，我们的右手面为右面，向上的面为上面，向下的为下面新电器柜应注意确认上下方向，通常在门的铰链和安装排风扇的位置可以看出c.在进行每一项工作之前，请先将工具，材料，安全措施等准备好，再进行工作2. 排版:a.电器柜排版应按照排版图排版 b.在无排版图时，应根据各元器件的类型和散热要求来排版排版时应保持横平竖直的原则 c.PLC，开关电源，空气开关等电子元器件应布置在上方因为电子元器件要防金属屑，防水，防潮，防尘，通风散热等PLC上通常有防止杂物掉入的贴纸，在接线和安装时不可接去，只有在安装完成，准备通电时，才可将其接去，以利于散热 d.中继，固态等应布置在中间位置若空间限置也可布置在上方或下方 e.端子排，电源排等应布置在下方位置即便于出线，又不会有螺丝，线头等掉入其它元器件中 f.各元器件的上方和下方与线槽的距离应保持在20mm以上，以便于接线 g.排风扇，凸轮开关等不应与线槽和底板有冲突h.装于电器柜门上的按钮，元器件等，即便于操作，又不影响开门，关门。
和电器柜内的元器件没有冲突i.各元器件的布置应不影响接线j.线槽和导轨应安装牢固，平行螺丝不应过高，以免防碍元器件安装采用M4×6十字半圆头螺丝安装，Φ3.2的钻头打孔，M4的丝攻攻牙k. 线槽和导轨安装好后，应将底板安装孔开好，底板清理干净l.将电器元件牢固安装于导轨上，按照各电器元件的散热要求和干扰留出合适的间隔距离3.配线要求a.号码管长度应保持一致，设在20mm，读字方向为从上向下，从左向右同一种型号的号码管的字体应同样大小号码管应紧密的套针上，不易松动可根据线的大小来选择相应号码管0.5平方的线配Φ2.0的号码管，3平方的线配Φ4.2的号码管线号b. 接线端子应根据线的大小来选择相应的型号端子0.520.7521.522.52针型端子0508750815083008Y型裸端子1.25-3.21.25-3.22-3.23.5-3R型裸端子1.25-3.21.25-3.22-3.23.5-3c.端子与线压合紧密，不易脱落，不易断线剥线长度适中，外部无毛刺压线时不可以压到线皮，剥线时不可以伤到线芯依方向套好号码管后，将线压好不可以将线皮，号码管等拧入螺丝d.针型端子按照螺丝的拧紧方向将线针插入并拧紧。
e.Y型，R型裸端子应压合端子的反面f.若线与端子相差较大，可将线双折后插入端子再压紧4.线型选择类型型号颜色220V L相2.5mm2红220V N相2.5mm2黑220V PG1.5mm2黄绿24VDC0.75mm2棕0VDC0.75mm2蓝In put0.5mm2白Out put0.5mm2黄380V R相2.5 mm2黄380V S相2.5 mm2绿380V T相2.5 mm2红380V N相2.5 mm2淡兰380V PG2.5 mm2黄绿5.配线方法a.首先将所有元器件的接地线全部接好b.同种电压的一起连接例： AC380V,AC220,DC24V,先将AC380V的一起连接，再将AC220V的一起连接，然后将DC24V再一起连接可避免电压接错端应逐个连接例：从A连接到B，再从B连接到C，再从C连接到Dd.I/O连接：采用多线一起连接，可测出所需线的大约长度，按长度剪出一定数量的线把线头全部做好后，再一起连接，可节省时间但输入和输出要分开分别连接e.中继等应先将COM端一一接好，之后再接控制线f.走线应尽量较短，但又不可以拉的太紧应留有适当的长度g.接线完毕后，应将剩于的线整理好，不要搞乱。
6. 穿线孔a.电器柜的上方或下方要按需求开穿线孔孔的口径和数量应按所穿线的数量和防水接头的型号来确定例：PG29开孔口径为37mmb.穿线孔的位置，孔中心到电器柜后板的距离为50mm开孔孔距为70mm可根据需开孔数量和电器柜尺寸做适当调整c.用铅笔在电器柜上标出位置，再选用合适的扩孔器在电器柜上打孔，打孔完毕后用拙刀将毛刺修理干净d.将电器柜内外的铁屑清理干净7.排风扇与凸轮开关 a.排风扇安装在电器柜内侧的上方，数量根据电器柜的大小和散热量而定电器柜的外侧放1个风扇网罩风扇连接线上应压好公的接插件风扇连接线应靠近电器柜里面，并在下方排风扇上标有排风方向的箭头，将此箭头对着向外排风的方向安装b.安装螺丝用不锈钢半圆头内六角，螺母拧紧，螺母应置于电器柜内侧风扇网罩的方向应保持同一方向c.排风扇一般在底板安装前安装，有时也会因风扇过厚，底板无法安装而后安装d.凸轮开关安装在电器柜的右面这样可方便操作，有时也会因电器柜安装问题而装在左面e.开孔位置定为从中心孔到电器柜后面的距离为140mm,中心孔到电器柜底面的距离为250mmf.将凸轮开关手把中间的螺丝拧松，拔下手把拧下下面的两个螺丝，拿下安装盖板。
