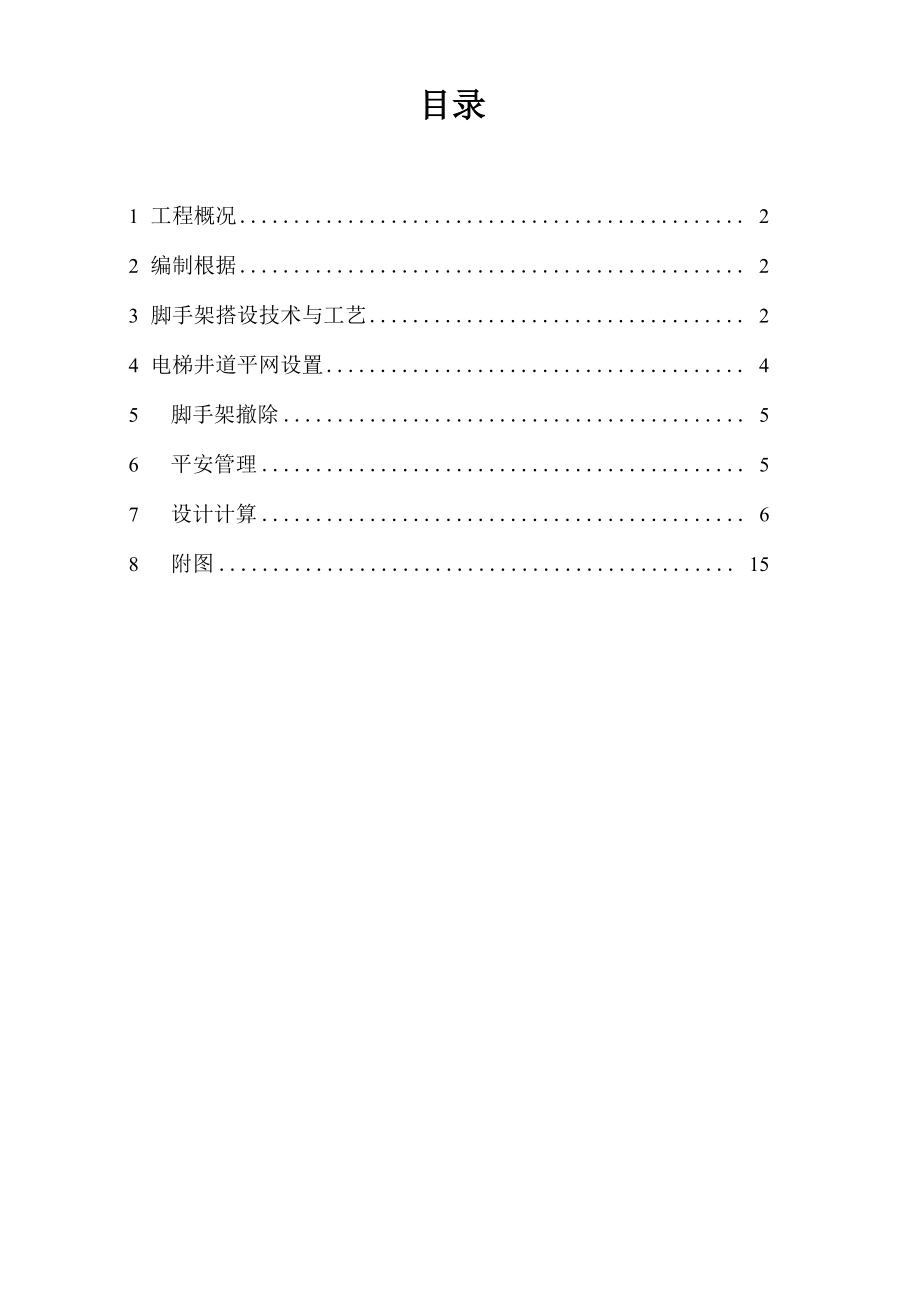

目录1 工程概况 22 编制根据 23 脚手架搭设技术与工艺 24 电梯井道平网设置 45 脚手架撤除 56 平安管理 57 设计计算 68 附图 15电梯井内脚手架施工方案1 工程概况工程名称:大卫湖滨广场工程地址:仙居新区大卫世纪城建立单位:浙江大卫房地产开发勘察单位:浙江省工程勘察院 设计单位:同济高校建筑设计探讨院〔集团〕 监理单位:无锡华诚工程监理总包单位:中达建立集团股份构造类型:钢筋混凝土框架、剪力墙构造大卫湖滨广场为二幢 24 层高层住宅,二幢23+1 高层住宅,二幢4 层商业和 二幢 2 层商业用房组成;地下建筑一层,包括机动车停车库、变电所、消防水池 水泵房、人防核6甲类二等人员掩蔽工程建筑面积92885m2其中地下部分面积 33209m2,地上面积59676m2m,顶层层高为3.80m高层建筑物总高〔檐高〕为 78.90m设计±0.000相当于黄海高程42.700m2 编制根据JGJ130-2001 建筑施工扣件式钢管脚手架平安技术标准JGJ80-91 建筑施工高处作业平安技术标准3 脚手架搭设技术与工艺3.1 搭设尺寸3.1.1搭设高度:HW24m/段3.1.4格栅杆间距:@W400mm3.1.5拉撑点间距:才2步3.1.6搁置钢管:©3.1.8 悬挑工字钢:16#3.2 搭设技术与工艺3.2.1 先由电梯井底部起向上搭设落地脚手架,当搭至地上标准层面起即开始串搭 电梯井内悬挑脚手架。
搭设依次预留洞口f钢管放置f操作平台f立杆f纵、横向扫地杆f纵、横向程度杆f挑架 下设白色平安平网3.2.2 预留洞口在绑扎电梯井墙壁钢筋时,每个楼层在井壁预留4个200mmx100mm(hxb)预留洞位 置在翻样图上标明3.2.3 放置工字钢 先清理好预留的穿梁孔洞,然后将工字钢搁置在预定的位置上,两端分别出墙面长度《100mm预留洞口剩余空间用方木填塞防止工字钢转动在工字钢上预先焊接脚手 架立杆定位钢筋〔©25〕3.2.4 搭设脚手架3.2.4.1 立杆1 每个电梯井步设 4根脚手架立杆,立杆支设在悬挑承力工字钢的定位钢筋上2 立杆接长除顶层顶步可采纳搭接处,其余各层各步接头必需采纳对接扣件连接3 立杆上的对接扣件应交织布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的间隔不宜小于500mm,各接头中心至主 节点的间隔 不宜大于步距的 1/34搭接长度不应小于1m,应采纳不少于2个旋转扣件固定端部扣件盖板的边缘 至伸出的杆端间隔 不应小于 100mm5 脚手架必需设置纵、横向扫地杆纵向扫地杆应采纳直角扣件固定在距底座上 皮不大于 200mm 处的立杆上。
3.2.4.2 纵、横向程度杆 纵、横向程度杆设置在立杆内侧纵、横向程度杆与立杆采纳扣件连接,四边形成 “□字形〞闭合3.2.4.3 搁栅杆 脚手架每步及操作层均应设置搁栅杆〔纵向或横向程度杆〕,扣接在程度边杆上, 其间距应匀称,不大于方案规定值〔400mm〕1 在每步搁栅杆上满铺竹笆不要形成探头板笆2与电梯井墙壁间隙才150mm3 脚手架底部为操作平台全封闭4 竹笆脚手板应按主竹筋垂直与纵向程度杆方向铺设且采纳对接平铺四个角 应用直径1.2mm的镀锌钢丝固定在纵向程度杆上3.2.4.5 拉撑杆 搭设脚手架时,每二步高同时设置拉撑点,用短管扣接在立杆上,分别撑于电梯井道4个阴角,保证架体稳定3.2.4.6 扣件安装1扣件规格必需与钢管〔①48X3.2〕外径相匹配2螺栓拧紧扭力矩不应小于40N・m且不应大于65N・m宜限制在50N・m左右3 在立杆处固定横向程度杆等应用的直角扣件4 对接扣件开口应朝上或朝内5各杆件端头伸出扣件盖板边缘的长度不应小于100mm4 电梯井道平网设置4.1 电梯内脚手架搭至满意施工作业层的高度后,可由上而下撤除下一段的脚手 架4.2 在脚手架撤除过程中,有关人员站在将要撤除的脚手架上,在井道内设置平安 隔离平网。
4.3平安平网上、下层间的间距才10m,或才2个楼层层高①10钢筋做环套固定①48钢筋与电梯井墙壁四周并张网4.5平安网应符合国家标准的合格产品,网目才2.5cm.网钢绳齐全4.6 每隔4层设一道用钢管竹笆搭设的硬隔离4.7 制止先撤除脚手架,然后在悬空状态下,在电梯井内张设平安平网或设置硬隔 离5 脚手架撤除5.1 脚手架撤除或上翻的依次与搭设依次相反5.2 撤除前,应由工程部平安员进展撤除平安交底,去除脚手架上的杂物及地面障 碍物5.3 撤除作业必需由上而下逐层进展,严禁上下同时作业5.4 拉撑杆必需随脚手架逐层撤除,严禁先将拉撑杆整层或数层撤除后再撤除脚手 架5.5 卸料时,各构配件严禁抛至楼面5.6 运至楼面的构配件应刚好检查、整修、保养并按品种、规格随时码存放6 平安管理6.1 脚手架搭设人员必需是经过按现行国家标准?特殊作业人员平安技术考核管理规那么?〔GB5036〕考核合格持有效资格证的专业架子工上岗人员应体验,合格者方 可上岗6.2 施工人员必需戴平安帽、系平安带、穿防滑鞋6.3 对扣件、钢管应按规定进展检查验收,合格前方可运用6.4 悬挑脚手架体系搭设完工后,经施工、技术、平安、运用班组等人员按?建筑 施工扣件式钢管脚手架平安技术标准?〔JGJ130-2001〕规定进展验收合格前方可运用此 脚手架。
并悬挂验收合格牌6.5 脚手架的平安检查与维护按工程部有关规定进展6.6脚手架按一步承载,即承载2KN/m?不得超载不得将模板支架、钢管扣件等 重物放置在脚手架上严禁在悬挑脚手架顶部处堆放超过其额定承载量的重物6.7 严禁擅自超高搭设脚手架6.8 刚好去除电梯井内脚手架上的建筑垃圾做到无积累混凝土和落手灰6.9 在电梯井内脚手架上进展电、气焊作业时,必需有防火措施和专人看护电梯 井内脚手架上应按要求设置灭火器6. 10搭设脚手架时,应设围栏和戒备标记,并派专人监控,严禁非操作人员入内 6.11电梯井内脚手架运用期间,严禁撤除以下杆件材料6. 11. 1纵向、横向程度杆,纵向、横向扫地杆〔搁栅杆〕6.11.2拉撑杆6.11.3脚手板〔笆〕7 设计计算一、参数信息:搭设尺寸为:立杆的纵距为 米,立杆的横距为米,立杆的步距为1.60米计算的脚手架搭设高度为HW24m/段 米,立杆采纳单立管;内排架间隔 墙长度为0.35米; 大横杆在上,搭接在小横杆上的大横杆根数为 2;采纳的钢管类型为①48X3.2;横杆与立杆连接方式为单扣件;扣件抗滑承载力系数为 0.80连墙件采纳每层四角顶撑;施工荷载均布参数(kN/m2):3.000;脚手架用处:构造脚手架; 同时施工层数:2;3.静荷载参数每米立杆数承受的构造自重标准(kN/m2):0.1248;脚手板自重标准值(kN/m2):0.300;栏杆挡脚板自重标准值(kN/m2):0.150; 平安设施与平安网(kN/m2):0.005;脚手板铺设层数:9; 脚手板类别:竹笆片脚手板;栏杆挡板类别:栏杆竹笆片;悬挑程度钢梁采纳[16号工字钢] 。
二、大横杆的计算:大横杆根据三跨连续梁进展强度和挠度计算,大横杆在小横杆的上面根据大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形大横杆的自重标准值:P =0.035 kN/m ;1脚手板的荷载标准值:P X0.800/(2+l)=0.080 kN/m ;2X0.800/(2+l)=0.800 kN/m;静荷载的计算值:q XX0.080=0.138 kN/m;1活荷载的计算值:q X0.800=1.120 kN/m;2大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)门 1111门门11H 1 1 1 JL 占大横杆计算荷载组合简图(支座最大弯矩)最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯距计算公式如下:M圖=0.0S?/+0.10^3跨中最大弯距为M XX2XX2 =0.277 kN.m;1max支座最大弯距计算公式如下:M皿=-0.10^/-0.117^3支座最大弯距为M XX2XX2 =-0.326 kN.m;2max我们选择支座弯矩和跨中弯矩的最大值进展强度验算:oX 106X 106)/4730.0=68.922 N/mm2;大横杆的抗弯强度:。
二68.922 N/mm2小于[f]=205.0 N/mm2满意要求!3•挠度计算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:= 0.677^,0.9^静荷载标准值:q= P+P =0.035+0.080=0.115 kN/m;1 1 2活荷载标准值:q = Q =0.800 kN/m;2三跨连续梁均布荷载作用下的最大挠度XX4/(100XX 105XX0.800X4/(100XX 105X 113 6 00 . 0) = 1.88 2 mm;脚手板,纵向、受弯构件的容许挠度为1/150与10 mm请参考标准表5.1.8大横杆的最大挠度小于1500.0/150 mm或者10 mm,满意要求!三、小横杆的计算:小横杆根据简支梁进展强度和挠度计算,大横杆在小横杆的上面用大横杆支座的最大反力计算值,在最不利荷载布置下计算小横杆的最大弯矩和变形大横杆的自重标准值:p X 1.500 = 0.053 kN;1脚手板的荷载标准值:P XX 1.500/(2+1)=0.120 kN;2XX 1.500/(2+1) =1.200 kN;X (0.053+0.120)+1.4 X1.200 = 1.888 kN;r ",r ",rr 'ir 'i■■ 'iL 片I- ■>r 'ir 'ir ■,r ",rr 'ir ■,■■ ■,r ■,r ■,r ■,r ■, r XiT T T f f小横杆计算简图最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利安排的弯矩和均布荷载最大弯矩计算公式如下:M XX2/8 = 0.003 kN.m;qmax集中荷载最大弯矩计算公式如下:M X0.800/3 = 0.503 kN.m ;pmax最大弯矩 M= M + M = 0.507 kN.m;qmax pmaxoX 106/4730.000=107.144 N/mm2 ;小横杆的计算强度小于205.000 N/mm2,满意要求!最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利安排的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下:3845;V =5XX4/(3 84XX 105X 113 6 00 . 000) = 0. 008 mm ;qmaxP = p + p + Q = 0.053+0.120+1.200 = 1.373 kN;2 1 2集中荷载标准值最不利安排引起的最大挠度计算公式如下:Pl(3卩 - 4宀9)72SZV XX(3X2—4X2/9 ) /(72XX105pmaxX 113600.0) = 1.066 mm;最大挠度和 V 二 V + V = 0.008+1.066 = 1.074 mm;qmax pmax小横杆的最大挠度小于(800.000/150)=5.333与10 mm,满意要求!;四、扣件抗滑力的计算:按标准表5.1.7,直角、旋转单扣件承载力取值为8.00kN,根据扣件抗滑承载力 系数0.80,该工程实际的旋转单扣件承载力取值为6.40kN。
纵向或横向程度杆与立杆连接时,扣件的抗滑承载力根据下式计算 (标准5.2.5):其中Rc —扣件抗滑承载力设计值,取6.40 kN;R —纵向或横向程度杆传给立杆的竖向作用力设计值;横杆的自重标准值:P X0.800=0.028 kN;1脚手板的荷载标准值:P XX1.500/2=0.180 kN;2XX1.500 /2 = 1.800 kN;XX 1.800=2.770 kN;R < 6.40 kN ,单扣件抗滑承载力的设计计算满意要求!五、立杆的稳定性计算:不组合风荷载时,立杆的稳定性计算公式为:立杆的轴心压力设计值:N =11.786 kN;计算立杆的截面回转半径:i = 1.59 cm;计算长度附加系数:K = 1.155 ;计算长度,由公式l二kuh确定:1二3.119 m;o oL/i = 196.000 ;o轴心受压立杆的稳定系数©,由长细比l/i的结果查表得到:©= 0.188 ;o立杆净截面面积:A = 4.50 cm2;立杆净截面模量(反抗矩):W = 4.73 cm3;钢管立杆抗压强度设计值:f] =205.000 N/mm2;oX450.000)=139.311 N/mm2;立杆稳定性计算。
二139.311小于[f] = 205.000 N/mm2满意要求!考虑风荷载时,立杆的稳定性计算公式立杆的轴心压力设计值:N =11.030 kN;计算立杆的截面回转半径:i = 1.59 cm;计算长度附加系数:K = 1.155 ;计算长度,由公式l二kuh确定:l二3.119 m;o oL/i = 196.000 ;o轴心受压立杆的稳定系数©,由长细比l/i的结果查表得到:©o立杆净截面面积:A = 4.50 cm2;立杆净截面模量(反抗矩):W = 4.73 cm3;钢管立杆抗压强度设计值:f] =205.000 N/mm2;0X2;立杆稳定性计算o二198.846小于f] = 205.000 N/mm2满意要求!六、悬挑梁的受力计算:悬挑脚手架的程度钢梁根据带悬臂的连续梁计算程度支撑梁的截面惯性矩I二1130.00 cmi,截面反抗矩W = 141.00 cne,截面 积A = 26.10 cm2XX3.600 = 11.786 kN;XXX78.500 = 0.246 kN/m;各支座对支撑梁的支撑反力由左至右分别为R[1] = 17.307 kN;R[2] = 7.085 kN;R[3] = -0.083 kN。
最大弯矩 Mmax二 1.773 kN.m;截面应力 oX 106 /( 1.05 X 141000.0 ) +X 103 / 26 1 0. 0 = 11.9 74 N/mm2;程度支撑梁的计算强度11.974小于215.000 N/mm2,满意要求!七、悬挑梁的整体稳定性计算:程度钢梁采纳[16号工字钢,计算公式如下”肚 <[/]其中db --匀称弯曲的受弯构件整体稳定系数,根据下式计算:「 570^ 235经过计算得到强度db = 570 XXXXX由于db大于0.6,查?钢构造设计标准?(GB50017-2003)附表B,得到db值为0.979经过计算得到强度 OX 106X 141000.00 )= 12.841 N/mm2;程度钢梁的稳定性计算12.841小于f] = 215.000 N/mm2,满意要求!附图:。
