弯管道设计及计算方法

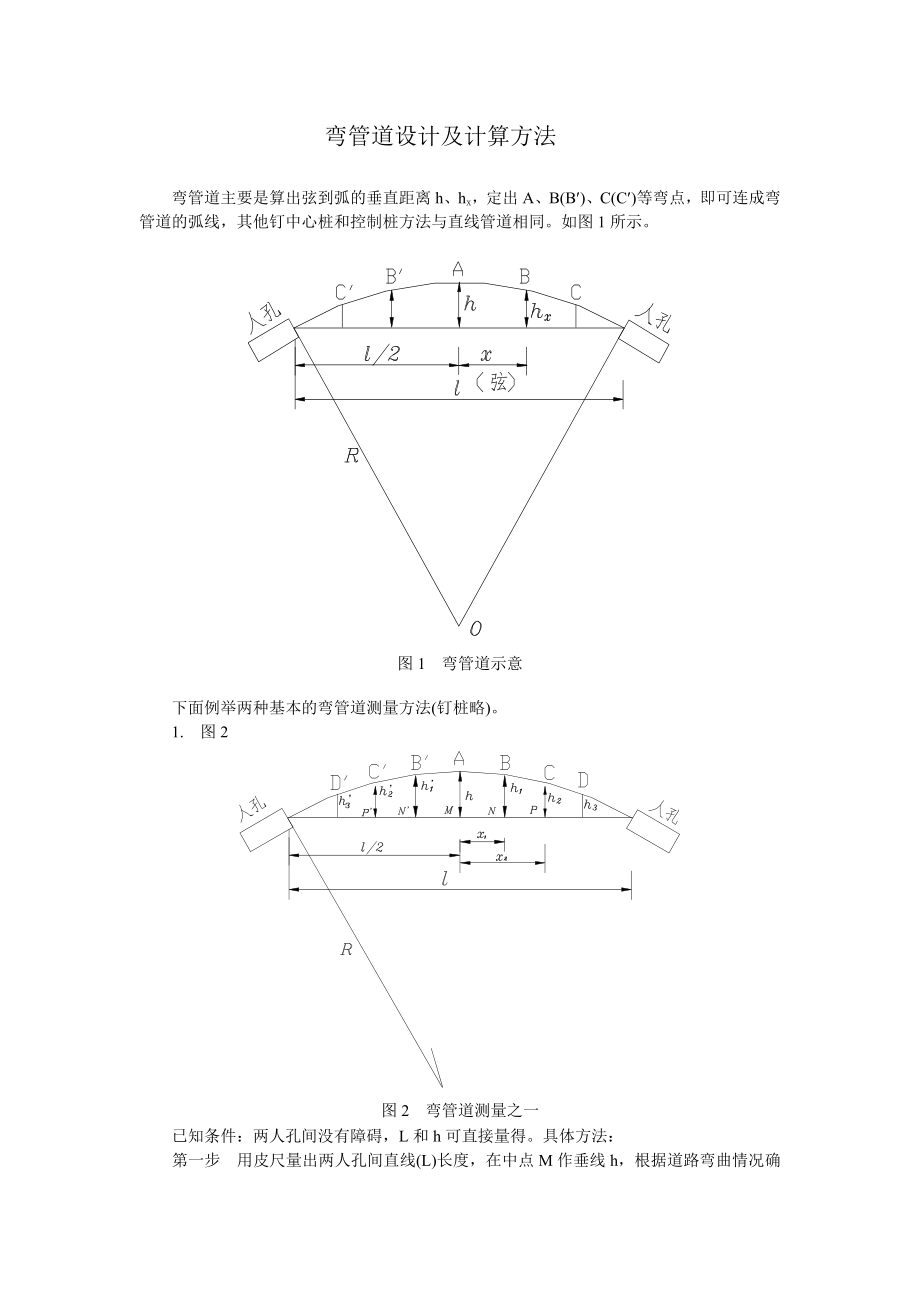

弯管道设计及计算方法弯管道主要是算出弦到弧的垂直距离h、hx，定出A、B(B¢)、C(C¢)等弯点，即可连成弯管道的弧线，其他钉中心桩和控制桩方法与直线管道相同如图1所示图1　弯管道示意　　下面例举两种基本的弯管道测量方法(钉桩略)　　1.　图2图2　弯管道测量之一　　已知条件：两人孔间没有障碍，L和h可直接量得具体方法：　　第一步　用皮尺量出两人孔间直线(L)长度，在中点M作垂线h，根据道路弯曲情况确定A点，量出h长度，利用公式(1-1)算出半径R　　　　　　　　　　(1-1)　　如算出的R小于36米，则调整A的位置，使R大于36米　　第二步　由M点向两头将L分成若干等份MN(MN¢)、NP(N¢P¢)(等份愈小，绘出的弧愈精确)利用公式(1-2)、(1-3)……算出h1、h2……等长度　　　　　　　(1-2)　　　　　　　(1-3)　　第三步　根据h、h1、h2……等，找出A、B、C、D等点，依次连接起来就是弯管道的弧线　　2.　图3　图3　弯管道测量之二　　已知条件：人孔B附近有障碍，A点不能选定，B点可以选定，L及x可以直接量出，具体方法：　　第一步　根据已知条件和公式(1-4)，求出R　　　　　(1-4)　　第二步　再用公式(1-5)，求出h。

　　　　　　　　(1-5)　　第三步　与图3同样方法，得出弯管道弧线上、A、C、B、D等各点，并连成弧线。
