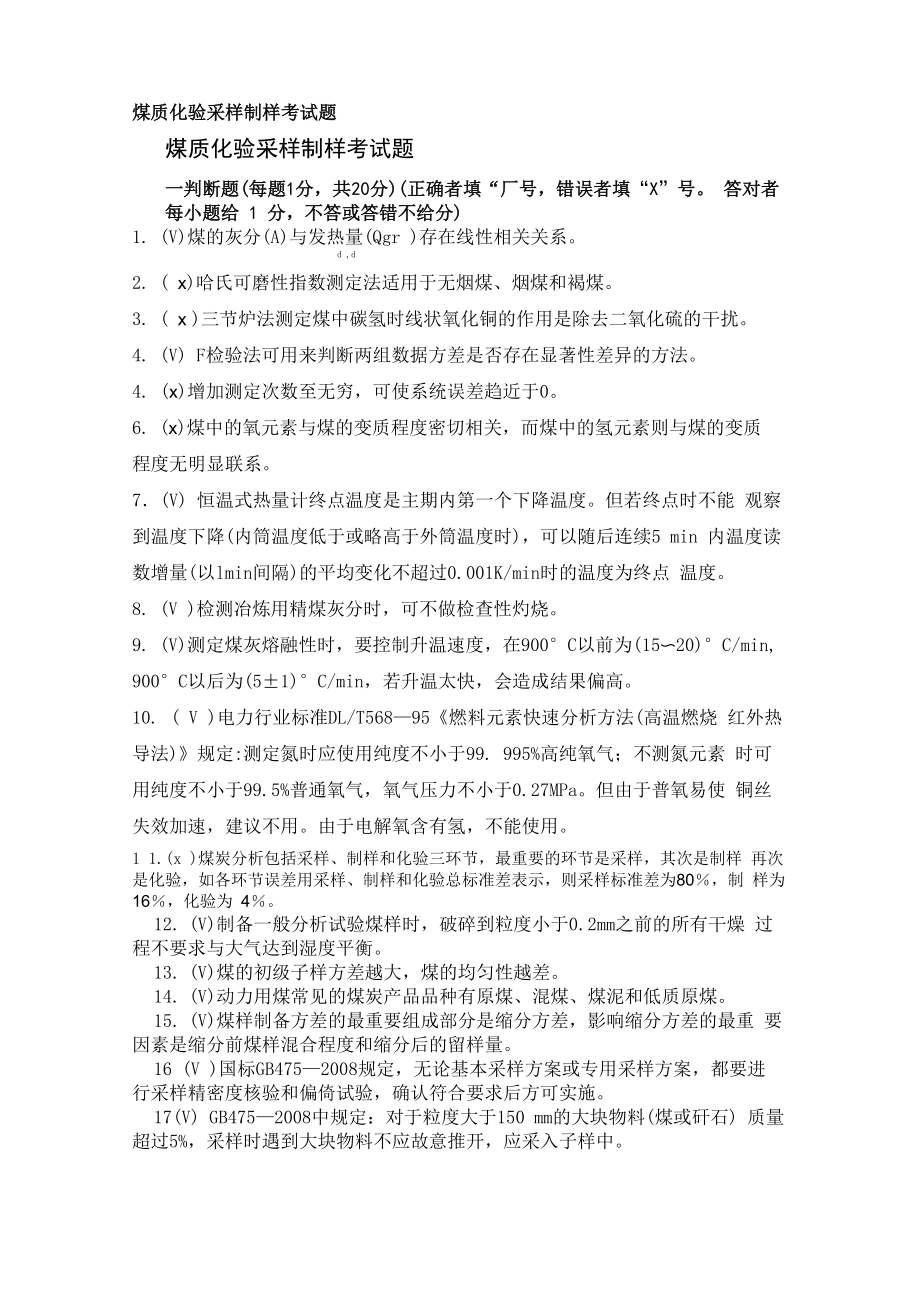

煤质化验采样制样考试题煤质化验采样制样考试题一判断题(每题1分，共20分)(正确者填“厂号，错误者填“X”号 答对者每小题给 1 分，不答或答错不给分)1. (V)煤的灰分(A)与发热量(Qgr )存性相关关系d ,d2. ( x)哈氏可磨性指数测定法适用于无烟煤、烟煤和褐煤3. ( x )三节炉法测定煤中碳氢时线状氧化铜的作用是除去二氧化硫的干扰4. (V) F检验法可用来判断两组数据方差是否存在显著性差异的方法4. (x)增加测定次数至无穷，可使系统误差趋近于06. (x)煤中的氧元素与煤的变质程度密切相关，而煤中的氢元素则与煤的变质 程度无明显联系7．(V) 恒温式热量计终点温度是主期内第一个下降温度但若终点时不能 观察到温度下降(内筒温度低于或略高于外筒温度时)，可以随后连续5 min 内温度读数增量(以lmin间隔)的平均变化不超过0.001K/min时的温度为终点 温度8. (V )检测冶炼用精煤灰分时，可不做检查性灼烧9. (V)测定煤灰熔融性时，要控制升温速度，在900°C以前为(15〜20)°C/min, 900°C以后为(5±1)°C/min，若升温太快，会造成结果偏高。
10. ( V )电力行业标准DL/T568—95《燃料元素快速分析方法(高温燃烧 红外热导法)》规定:测定氮时应使用纯度不小于99. 995%高纯氧气；不测氮元素 时可用纯度不小于99.5%普通氧气，氧气压力不小于0.27MPa但由于普氧易使 铜丝失效加速，建议不用由于电解氧含有氢，不能使用1 1.(x )煤炭分析包括采样、制样和化验三环节，最重要的环节是采样，其次是制样 再次是化验，如各环节误差用采样、制样和化验总标准差表示，则采样标准差为80％，制 样为 16％，化验为 4％12. (V)制备一般分析试验煤样时，破碎到粒度小于0.2mm之前的所有干燥 过程不要求与大气达到湿度平衡13. (V)煤的初级子样方差越大，煤的均匀性越差14. (V)动力用煤常见的煤炭产品品种有原煤、混煤、煤泥和低质原煤15. (V)煤样制备方差的最重要组成部分是缩分方差，影响缩分方差的最重 要因素是缩分前煤样混合程度和缩分后的留样量16 (V )国标GB475—2008规定，无论基本采样方案或专用采样方案，都要进 行采样精密度核验和偏倚试验，确认符合要求后方可实施17(V) GB475—2008中规定：对于粒度大于150 mm的大块物料(煤或矸石) 质量超过5%，采样时遇到大块物料不应故意推开，应采入子样中。
18 (V )根据新的国家标准，火车顶部人工采样时每车不论车皮容量大小至少应采取1 个子样19(V )移 动煤 流采样以时间基或质量基系统采样方式或分层随机采样方 从操作方便和经济的角度出发，时间基采样较好20(V ) 用二分器缩分煤样，摆动给料时，二分器兼有混合作用煤质化验采样制样考试题二 选择题共 26 分(一)单项选择题(每题1 分，共16 分)(每题给出了多个答案，只有一个正确， 请将正确答案编码填在空格 中，答对的，每题给 1 分)1. 用艾氏卡法 或高温燃烧中和法测定煤中全硫时需进行空白试验的目的是C)A、消除试验方法误差 B、消除人为误差C、 消除化学试剂和试验用水纯度误差D.消除偶然误差2•某化验员测定煤的发热量时，总是忘了在氧弹内加10mL水，其测定值 o (A)A. 存在正系统误差 B.存在负系统误差 C.不存在正系统误差D. 不存在负系统误差3. 某化验员先后4次对某一煤样进行重复测定，测定值依次为24849J/g、24992J/g、25015J/g、24880J/g，则该煤样重复测定结果为 J/gC)A. 24934 B.25004 C.24907 D.248644. 库仑定硫仪配热电偶是 (C)A. 镍铬一镍硅 B.镍铬一考铜 C.铂铑10—铂 D.镍铬一康铜A. 大于0 B.小于0 C.等于0 D不小于06. 煤中灰分的来源是 。
D)A.原生矿物质和次生矿物质 B.内在矿物质和次生矿物质C.内在矿物质和原生矿物质 D.内在矿物质和外来矿物质7. 用精密酸度计测得某硫酸溶液的PH值为4.25；用分度值为0.01g的天平称得某煤样220mg，其有效数字位数分别是 °(B)A.3位和3位 B. 2位和2位C.3位和2位D.都不是8. 下述须作废的试验是 o (D)A. 按现行国标测定某炼焦精煤煤样的灰分时，未进行检查性灼烧试验B. 测定挥发分后坩埚内壁观察到黑色附着物C. 测定发热量后，有未燃尽的点火丝D. 测定内在水分较小的无烟煤煤样的内在水分时，未进行检查性干燥试验 9．按现行国家标准，使用空气干燥法测定一般分析试验煤样(无烟煤)的水分时，在(105〜110)°C下加热时间和使用通氮干燥法在(105〜110) °C下加热时间分别为___、___h°(C)A 1、2 B 1.5 、2.5 C 1〜1.5 、2 D 1〜2、2.510．GB/T 213－2008规定每次试验内筒水量与热容量标定时相差不应超过B）A 0.2g B 0.5g C 1g D 2g11. 按照现行国家标准，煤炭产品一一原煤的品质要求是（B ）A、标称最大粒度不大于300mm,且Ad应大于40%。
B、 Qnet, ar不小于14.50MJ/kg （烟煤和无烟煤），或 Qnet, ar 不小于 11.00MJ/kg （褐煤）C、 Ad应小于49%12. 按照GB475-2008，干基灰分为22%的混煤的采样精密度为（B ） A、±1.6%B、±2.0%C、±1.5%13. 用机械化采样器在静止煤采样，子样在火车车厢的布置可按 （C ）A三点斜线法 B五点斜线循环法 C随机米样法D 连续采样法和随机采样法14. 按照GB/T19494.1,机械螺杆采样器螺距和环距应为被采煤最大标称粒度的 （B ）A、2.5—3 倍 B、3 倍 C、2.5 倍15. 按现行采样国家标准，对于火车运输入厂的某矿200吨原煤（A/20%）人工和机械化采样器及应采取的最少子样数目是（C ）个A、12 和 5 B、18 和 5 C、18 和 10 D、1816. 按现行采样国家标准:对全部子样或缩分后子样组成的煤样缩分时最少切割 数为（D ） 次A、30 B、40 C、50 D、6017. （C）在核验缩分机的精密度和系统偏差时，在留样和弃样制备过程中必须 使用缩分A、堆锥法B、机械缩分法C、二分器法D、棋盘法18. （C）移动煤流采样系统偏倚试验所用参比方法是采样法。
A、时间基 B、随机 C、停皮带 D、质量基19. 在煤堆上采样，在非新工作面情况下应先除去（B ）的表层煤A 0.5m； B 0.2m； C 0.1m； D 0.4m20. 火车上取样，采样单元最正确划分方法是（C ）A 按不同的供应商； B 按车皮数； C 按不同的供应商、分品种并考虑煤量；D按2000t煤量煤质化验采样制样考试题(二)多项选择题(每题 2分，共10分)(每题给出了多个答案，至少有两个及以上正确，请将全部正确答案编码填在空格 中，全部答对的，每题给2分，部分正确或错误不给分)1. 按照现行标准，我国烟煤和褐煤划分的指标是( )°(ABD)A． PmB. VdafC . HdafD .Qgr,m,af2. 二节炉法测定煤中碳、氢时，可供选用的水分吸收剂是 °(A B C)A.无水氯化钙B.无水高氯酸镁C .浓硫酸D .变色硅胶3. 测定煤灰熔融性特征温度通气法规定的弱还原性气氛的组成是 ：(BD)A. 体积分数为(40±10) %的氢气和(60±10) %二氧化碳混合气体B. 体积分数为(50±10)%的氢气和(50±10)%二氧化碳混合气体C. 体积分数为(40±10)%的一氧化碳和(60±10)%二氧化碳混合气体。
D. 体积分数为(60±5)%的一氧化碳和(40±5)%二氧化碳混合气体4. GB/T19494.1规定的采样机械的基本条件是 : (A D )A、 能无实质性偏倚地收集子样并被权威性试验所证明；B、 初级子样切割器能截取一完整煤流横截段，能按规定的间隔采取子样C、 采样无偏倚、精密度符合要求，并被权威性试验所证明；D、 能在规定条件下保持工作能力；5. 以下关于采样器和制样机的要求，正确的是 ：(A B)A、 落流采样器的开口尺寸应为被采样煤标称最大的3倍，切割速度不大 于 1.5m/s;B、 切割式缩分器(即落流切割缩分器)开口尺寸应为被缩分煤样标称最 大的3倍，切割速度按计算，但最大不超过1.5m/s;C、 机械螺杆采样器的螺筒直径应不小于被采样煤标称最大粒度的3倍，头部必须有破碎装置D、横过皮带采样器的有效开口尺寸应为被采样煤标称最大的3倍，其切取煤流速度 没有任何限制煤质化验采样制样考试题三填空题（每空1分，共14分） 1. 1体积相对密度1.84的硫酸与4体积水混合后的硫酸溶液浓度表示为（1+4 ）—份质量的氧化镁与1份质量无水碳酸钠混匀后组成的艾士卡试剂表示为 （2+1 ）。
4-按照GB/T19494规定，标称最大粒度为50和25mm时，一般分析和共用煤样 缩分后留样最小质量应为（170艮&）和（40kg ）5. GB/T211 - 2007煤中全水分的测定方法标准中一步法规定测定圈水分时所用的煤样粒度为（—13mm ）和 （__6mm __）6. 按照GB/T19494规定静止煤采样系统偏倚试验所用参比方法是（停皮带 采 样法）和（ 人工钻孑L米样法）煤质化验米样制样考试题四问答题（共5题，共20分）1.国标中规定的 全硫测定 的 库仑滴定法 中电解液的组成是什么?各组分的作 用是什么？ （本题4分）答：1）在250~300mL蒸馏水中溶解5g KI和5gKBr,然后加入10mL冰乙酸， 即可配成电解液2） KI电极反应物质，电解产生碘与亚硫酸定量反应；3） 冰乙酸用于调节电解液的pH值为1〜2,降低电解液中OH-的浓度来防止 OH-优先在阳极上放电，控制电解电压在一定范围；4） 在电解液中加入KBr，阻止高硫煤时HO在阳极上放电由于放电生成的2Br与HSO的反应跟I与HSO的反应定量相同，不会破坏96500C电量相当于16g2 2 3 2 2 3硫的定量关系，从而保证了测定值的准确度。
评分：每要点 1.5分2. 现有火车运输原煤50车，根据采样方案应采104个子样，采样时子样如何 分配在车厢中? （本题3分）答；简单随机法：用抽签法确定有4个车厢分布3个子样，其余46个车厢分 布2个子样或：系统法：按此法采105个子样每隔10车，有一节车厢分布3个子样， 其余7个车厢分布2个子样；分布3个子样的车厢在第一个间隔内抽签确定，其 余按10车间隔确定回答其中之一给2分）煤质化验采样制样考试题3. 国家标准GB/T19494.2-2004对机械缩分法作出了明确规定请给出对单个初级子样两阶段缩分的流程图本题3分）4、简要叙述正常人工采样时产生偏倚的原因有哪些？并举例说明？（10 分） 答: 答案要点如下:（1）子样点位置不正确：如在火车车厢（筒仓装煤）上采样时，子样过多分 布在车厢边沿或底部；（2）子样间隔时间不正确：如时间基采样周期与被采煤煤质变化周期相重合；（3）在特性差异较大的煤中布置子样时子样分界不正确：如在偏析作用较大 时在火车上非全深度或深部分层采样4）采样工具不符合要求，采取的子样粒度不能代表邻近煤的粒度组成：如 采样工具的开口尺寸与煤的标称最大粒度不相适应5）采样后煤样丧失完整性：如样品洒落、水分损失。
每条 2 分不举例给 1 分煤质化验采样制样考试题五 计算题（共 5 题，共 20 分）1•某 电厂化验室收到制样室送来的粒度为6mm煤样，称量煤样和密封容器的质 量为950.2g煤样标签上注明密封容器的质量为200.5g由于化验员另有急 事， 不能马上测定全水分，只得把上述装有全水分煤样的密封容器妥善放置12h后， 化验员再次称量该煤样和密封容器的质量为944.5g.测定全水分时 称量试样 10.52g，在规定条件下干燥失重0.86g，请计算化验室收到煤样时的全水分？ （4 分）解：该批煤的全水分由储存损失率和化验室全水分测定值组成储存损失率二（950.2-944.5） /（950.2-200.5） X100=0.76（%） .1分化验室全水分测定值=0.86/11.52 X100=7.47（%） .1分化验室收到煤样时的全水分=0.76+7.47X（100—0.76）/100=8.17（%） .2 分2•按GB/T212-2008《煤的工业分析方法》进行工业分析：（1） 空气干燥法测定某煤样的空气干燥水分原始记录如下：称量瓶质量14.6002g,称量瓶加煤样总质量为15.6822g，在鼓风烘箱内于107oC加热规定时 间后称量瓶加煤样总质量为15.6500g,第一次检查性干燥后称量瓶加煤样总质 量为15.6473g,经第二次检查性干燥后称量瓶加煤样总质 量为15.6461g经第三 次检查性干燥后称量瓶加煤样总质量为15.6467g。
根据以上条件计算该煤样的 空气干燥水分2） 该煤样挥发分测定原始记录如下：坩埚质量19.7011g,坩埚加煤样总质量 为20.7010g,在规定条件加热裂解后坩埚加煤样总质量为20.4730g试计算该煤 样空气干燥基挥发分 V ad(3) 该煤样灰分测定原始记录如下：灰皿质量24.7001g，灰皿加煤样总质量 为25.7010g，在规定条件灰化后灰皿加煤样总质量为24.9100g第一次检查性 干燥后称量瓶加煤样总质量为24.9088g,经第二次检查性干燥后称量瓶加煤样 总质量为24.9094g试计算该煤样空气干燥基灰分A ad(4) 已测定该煤样碳酸盐二氧化碳(CO)含量为2.90%试计算该煤样干燥无2 ad灰基挥发分V及干燥无灰基固定碳FC 本题5分)daf daf解：① M = (15.6822—15.6461) / (15.6822—14.6002)X100=3.34(%) (1 分)ad② V 二(20.7010—20.4730) / (20.7010—19.7011)X 100—3.34ad=19.46(%)1分)③ A = (24.9094—24.7001) /(25.7010—24.7001) X100ad=20.91(%)。
1分)@V = [V - (CO)]/(100—M — A ) X100daf ad 2 ad ad=(19.46—2.90)/(1 00—3.34—20.91) X100=21.86(%) (1分)FC =100— V =100—21.86=78.14(%) (1分)3.某火电厂燃煤由海船供应，为了能获得有代表性煤样，该厂在码头卸煤皮带 输送机上使用落煤流采样器采取煤样一艘海船运煤300001,皮带输送机额定 出力为1500t/h，输煤速度2.5m/s，采样器开口宽度为270 mm ,采样器以速度 1.2m/s横过煤流采取子样，按照GB/T1994.1-2004将批煤划分3个采样单元，问 采样器采取的初级子样质量是多少？如果该批煤 初级子样方差为30，制样和化 验方差为0.10，预期采样精密度按干基灰分计为±1.00%试按照 GB/T1994.1-2004规定计算每个采样单元至少采取多少个初级子样?如按时间 基采样方式分布初级子样，采样时间间隔是多少min?(本题共5分) 解：1)落流采样器初级子样质量1500X270X 10-3/(3.6X 1.2)=94(kg) (2分)2) 每个采样单元初级子样数 4X30/(3X1.002—4X0.10)=47 (2分)3) 采样时间间隔 60X10000/(1500X47)=8.5min ( 1分)4． 某单位将一检定合格的全自动恒温式热量计放置在实验室的木制桌面上，刚 放置不久，5 次热容量标定值为 9711J/K,、9715J/K、9741J/K、9733J/K、9725J/K， 内筒水温约为24°C ；五天后重新标定热容量为9770J/K、9814J/K、9810J/K、 9806J/K、9805J/K内筒水温约为25C。
经检查热容量标定操作正确，仪器工作 正常，每次标定热容量过程中室温变化为1 K,仪器量热系统各部件未改变问 仪器热容量是否符合国标要求？如不符合，请指出产生原因和改进措施提示： 该全自动恒温式热量计内筒水采用水位计计量容积)(本题6分)答：答案要点：1) 刚放置在木制桌面上不久，热容量标定平均值为9725 J/K，相对标准差 为0.13%精密度合格；五天后热容量平均值为9801 J/K，相对标准差为 0.16% 精密度也合格；(2分)2) 但在量热体系不变的条件下，仪器热容量值变化不应超过0.25%；现变化值为(9801—9725) /9725 X 100=0.78%，大于0. 25%不符合国标要求；(1分)3） 该全自动恒温式热量计内筒水的计量方式是通过水位计计量容积，由于 仪器自重引起木制桌面变形，使仪器水平发生变化，必然引起内筒水量变 化，从而引起仪器热容量改变2 分）4） 如不采取措施木制桌面的变形还有可能继续，该热容量值还会变化改 进措施是应将仪器放在坚固水泥台面上，搬动后立即重新标定热容量1 分）2•三节炉碳氢测定仪第二节炉燃烧管内填充物是（氧化铜 ）和铜丝卷，第三节炉燃烧管内填充物是（（铬酸铅 ）和铜丝卷、银丝卷。
3.现行国家标准GB/T213规定用氢氧化钡滴定法测定弹筒硫方法如下，在括号 内下划横线处填写合适内容A.1 试剂A.1.1A.1.2碳酸钠标准溶液C :3A.1.3 盐酸标准溶液 c： c（HCI）=0.1mol/L2A.1.4酚酞溶液：10g/LA.1.5 甲基橙-溴甲酚绿混合指示剂A.2 测定步骤A.2.1煮沸收集到的弹筒洗液（3〜4）min,以驱除溶液中的（二氧化碳 ）A.2.2稍冷，以酚酞为指示剂，趁热用氢氧化钡标准溶液滴定洗液由无色至 （红色），记下所用的氢氧化钡溶液的体积VA.2.3准确加入20mL碳酸钠标准溶液，摇匀后放置片刻过滤，洗涤三角瓶和 沉淀A.2.4 以甲基橙-溴甲酚绿为指示剂，用盐酸标准溶液滴定滤液由绿色变为（浅紫红色 ）（忽略酚酞颜色的变化），记下所用的盐酸溶液的体积V2A.3 结果计算按下式计算弹筒洗液中硫含量：式中：——试样中弹筒硫的质量分数，%；V] 滴定所用的氢氧化钡标准溶液的体积，单位为毫升（mL）；c1 2 3 滴定所用的氢氧化钡标准溶液的浓度，单位为摩尔每升（mol/L）；V1――滴定所用的盐酸标准溶液的体积，单位为毫升（mL）；2c 滴定所用的盐酸标准溶液的浓度，单位为摩尔每升（mol/L）；2C 碳酸钠标准溶液的浓度，单位为摩尔每升（mol/L）；3m 试样质量，单位为克（g）;1.6 （将每摩尔硫酸1/2H 2 SO 4转化为硫的质量分数的转换因子）。
