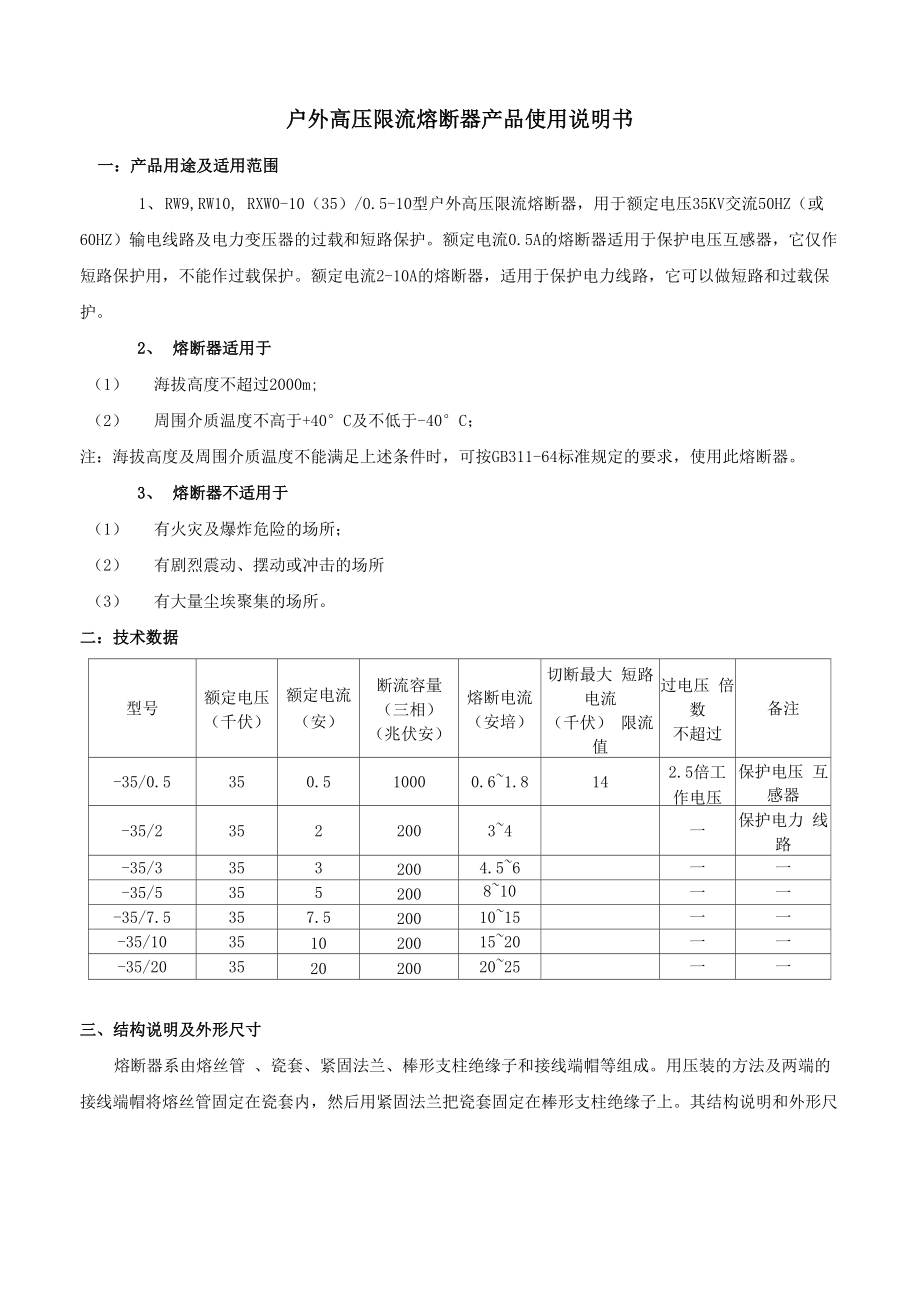

户外高压限流熔断器产品使用说明书一：产品用途及适用范围1、 RW9,RW10, RXW0-10（35）/0.5-10型户外高压限流熔断器，用于额定电压35KV交流50HZ（或 60HZ）输电线路及电力变压器的过载和短路保护额定电流0.5A的熔断器适用于保护电压互感器，它仅作 短路保护用，不能作过载保护额定电流2-10A的熔断器，适用于保护电力线路，它可以做短路和过载保 护2、 熔断器适用于（1） 海拔高度不超过2000m;（2） 周围介质温度不高于+40°C及不低于-40°C；注：海拔高度及周围介质温度不能满足上述条件时，可按GB311-64标准规定的要求，使用此熔断器3、 熔断器不适用于（1） 有火灾及爆炸危险的场所；（2） 有剧烈震动、摆动或冲击的场所（3） 有大量尘埃聚集的场所二：技术数据型号额定电压 （千伏）额定电流（安）断流容量 （三相）（兆伏安）熔断电流 （安培）切断最大 短路电流（千伏） 限流值过电压 倍数不超过备注-35/0.5350.510000.6~1.8142.5倍工 作电压保护电压 互感器-35/23522003~4一保护电力 线路-35/33532004.5~6一一-35/53552008~10一一-35/7.5357.520010~15一一-35/10351020015~20一一-35/20352020020~25一一三、结构说明及外形尺寸熔断器系由熔丝管 、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。
用压装的方法及两端的 接线端帽将熔丝管固定在瓷套内，然后用紧固法兰把瓷套固定在棒形支柱绝缘子上其结构说明和外形尺 寸如图一所示熔丝管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝当过载电流或短路电流通 过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈去 游离，迅速把电弧熄灭所以，这种熔断器性能好，开断容量大。
