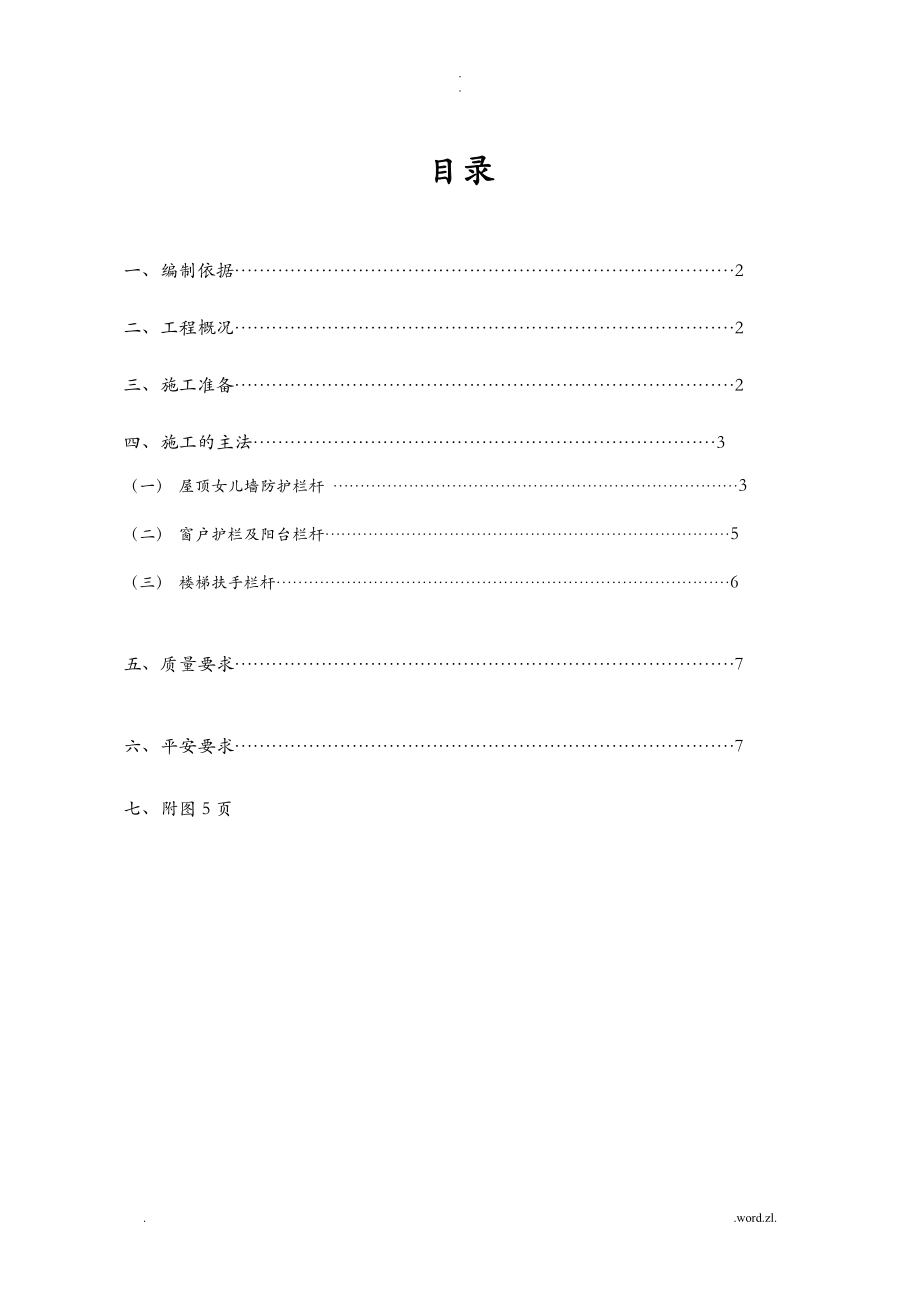

.目录一、 编制依据………………………………………………………………………2二、 工程概况………………………………………………………………………2三、 施工准备………………………………………………………………………2四、 施工的主法…………………………………………………………………3（一） 屋顶女儿墙防护栏杆 …………………………………………………………………3（二） 窗户护栏及阳台栏杆…………………………………………………………………5（三） 楼梯扶手栏杆…………………………………………………………………………6五、 质量要求………………………………………………………………………7六、 平安要求………………………………………………………………………7七、附图5页一、编制依据?太湖新城二期三标段工程施工图纸??省标准设计图集?J05-2006?太湖新城图纸汇审及洽商记录?二、工程概况1、本工程建立地点：蠡湖大道东侧，金路南侧 总用地面积：24736平米 容积率 ：2.50 2、本工程由38#楼，50#楼，58#楼三个单体构成，其中： 38#楼建筑占地面积：830.3平米 总建筑面积：22147.3平米〔含保温层〕 其中保温层：372.85平米 建筑层数地上：29层，地下2层 建筑高度：89.300米 50#楼建筑占地面积：410.9平米 总建筑面积：11466.28平米〔含保温层〕 其中保温层：191.71平米 建筑层数地上：31层，地下2层 建筑高度95.300米 58#楼建筑占地面积：1050平米 总建筑面积：29343.32平米〔含保温层〕 其中保温层：366.22平米 建筑层数地上：32层，地下2层 建筑高度97.300米 3、建筑防火类别：一类 建筑物的耐火等级一级 地上 一级 地下 一级本工程设置火灾自动报警系统部位：地下自行车库 地下汽车库 公共部位 本工程设置自动喷水灭火系统部位：地下自行车库 地下汽车库本工程设置其他灭火设备或系统及部位：地下自行车库 地下汽车库 公共部位 4、工程设计使用年限：50年 5、建筑物的抗震设防烈度：6度 主要构造类型：剪力墙构造 主要构造根底形式：桩筏根底三、施工准备1、材料及主要机具： ⑴、不锈钢管等材料，必须有质量证明书。
⑵、不锈钢焊条或焊丝：其型号按设计要求选用，必须有质量证明书 ⑶、主要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等 2、作业条件 〔1〕、熟悉图纸，做栏杆施工工艺技术交底 〔2〕、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作 〔3〕、现场供电应符合焊接用电要求 〔4〕、施工环境已能满足不锈钢栏杆施工的须要 四、施工的主要法〔一〕屋顶女儿墙防护栏杆1、 工艺流程 测量放线→安装埋件 → 安装栏杆支柱 → 焊接栏杆 → 打磨抛光2 施工工艺 1 测量放线：由于工程栏杆为埋件施工，有可能产生误差，因此施工过程中，必须根据现场放线实测的数据，根据设计的要求绘制施工放样详图尤其要对女儿墙栏杆的拐点位置和立柱定位尺寸要格外注意，只有经过现场放线核实后放样详图，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正应在女儿墙四弹好水平线，以保证栏杆都在同一高度2埋件安装：做法是采用膨胀螺栓与钢板来制作后置连接件，参照放线的地位位置和水平线，在女儿墙面上用冲击电钻钻，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。
应保证不锈钢衬管全部坐落在钢板上，并且四能够焊接，埋件安装之前，必须进展防腐处理，涂刷防锈漆两遍3 立柱安装：按弹好的立柱位置先安装两端立柱，吊垂直后与钢板点焊，然后拉通线安装其中间各柱 4 安装不锈钢扶手：加工立柱，先将立柱连接件焊上，然后将立柱连接件焊接在预埋件上焊接过程中，需双人配合，一个扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊，先点焊直线段两端的不锈钢连接件，拉通线焊接中间不锈钢连接件，待整个墙面不锈钢连接焊接完毕，再次拉通线检查螺栓是否与墙面相平，并要求焊缝规格及焊缝高度符合设计要求在焊接结实前，调正调直后，焊接结实 5 打磨抛光：全部焊接好后，用手提砂轮打磨机将焊缝打平砂光，直到不显焊缝抛光时采用绒布砂轮或毛毡进展抛光，同时采用相应的抛光膏，直到与相邻的母材根本一致，不显焊缝为止6栏杆的具体参数见以下图，38#楼、50#楼全部用做法一施工，做法二、三依照58#楼建施图施工做法一 做法二做法三〔二〕窗户护栏及阳台栏杆1、水平安装工艺： 窗台阳台等处的防护栏杆均参照所提供的标准线为栏杆安装水平标准。
2、安装工艺： ① 产品到达施工现场后按图纸上所规定的位置及尺寸准确安装就位，确定好标高及垂直平整度应按照甲要求与图纸设计要求进展定位，确保到到达设计要求与验收规 ② 根据栏杆的立柱位置和栏杆高度在底面、两侧墙面打眼，放置膨胀螺丝，锚固5mm厚80通长扁钢，预埋件安装定位准确无误经历收后刷两道防锈漆③ 进展栏杆安装 防护栏杆安装完成后，接部位打磨光滑，刷两道防锈漆，经历收后再做外表一致处理 栏杆高度为1m④ 所有无阳台的窗都必须安装窗护栏，凸窗护栏高度900〔58#楼31层32层为300〕，其他30050、38#楼西 阳台栏杆大样 58#楼阳台大样〔三〕楼梯扶手栏杆2、栏杆主要施工过程： 〔1〕、放线： 确定预埋钢板位置，打眼放置膨胀螺栓，将钢板固定〔2〕、施工前应先进展现场放样，并准确计算出各种杆件的长〔3〕按设计扶手构造，根据折弯位置、角度，划出折弯或割角线，楼梯栏板和栏杆顶面，划出扶手直线段与弯头、折弯段的起点和终点的位置 〔4〕、弯头配制： ①、 按栏板或栏杆顶面的斜度，配好起步弯头 ②、整体弯头制作：先做足尺大样的样板，并与现场划线核对后， 〔5〕安装立柱 焊接立柱时需双人配合，一个扶住钢管使其保持垂直，在槽钢尺寸焊接时不能晃动，另一人施焊，要四满焊，并应符合焊接规。
通过拉长线放线，根据楼梯的倾斜角度及所用扶手的圆度，在其上端加工出凹槽然后把扶手直接放渗透立柱凹槽中，从一端向另一端顺次点焊安装，相邻扶手安装对接准确，接缝密相邻钢管对接好后，将接缝用不锈钢焊条入行焊接，焊接前必须将沿焊缝每边30～50mm围的油污、毛刺、锈斑等去除干净 〔6〕打磨抛光 全部焊接好后，用手提砂轮打磨机将焊缝打平砂光 直到不显焊缝抛光〔7〕楼梯两侧靠墙的安装扶手，一侧无墙的要安装栏杆，如以下图：〔地下车库各部位栏杆做法见附图〕〔四〕无障碍坡道扶手做法见附图五、质量要求1、 预埋件、栏杆安装必须结实，安装偏差根据规定和设计要求：栏杆间距误差<3㎜,对线误差＜3㎜，预埋件垂直误差＜3㎜，水平误差＜3㎜. 安装时根据图纸设计要求和施工现场的实际情况准确无误的定位，防止造成不在一条平行线上 2、 安装偏差必须符合规定和设计要求，到达验收标准，所有构件下料应保证准确，构件长度允偏差为1mm3、 不锈钢焊条或焊丝：其型号按设计要求选用，必须有质量证明书4、 构件下料前必须检查是否平直，否那么必须矫直5、 在立柱安装之前 应重新放线 以确定埋板位置与焊接立杆的准确性，如有偏差 及时修正应保证不锈钢立柱全部座落在钢板上并且四能够焊接。
6、 选择适宜的焊接工艺，焊条直径，焊接电流，焊接速度等，过焊接工艺试验验证 7、 焊接时应选用较小的焊接电流焊接时构件之间的焊点应焊接结实，采用满焊，焊缝应饱满，焊缝金属外表的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气等缺陷，焊接区不得有飞溅物 8、 杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进展抛光对于有凹凸渣滓或较大焊珠的焊缝那么应有角磨机进展打磨，磨平后再进展抛光抛光后必须使外观光洁、平顺、无明显的焊接痕迹 六、 平安要求1、所有施工人员必须持上岗，焊工要有焊工证，进入施工现场戴好平安帽，配备相应的劳动保护用品2、所有进场人员必须承受三级平安教育和培训，并经过相应的平安考试3、对进入施工现场的施工人员，工程部将统一管理并安排住宿，集中管理4、施工人员服从现场管理，设置专职平安员5、作业用电应符合平安规定，装设漏电保护器 教育之通病是教用脑的人不用手，不教用手的人用脑，所以一无所能教育革命的对策是手脑联盟，结果是手与脑的力量都可以大到不可思议 .word.zl.。
