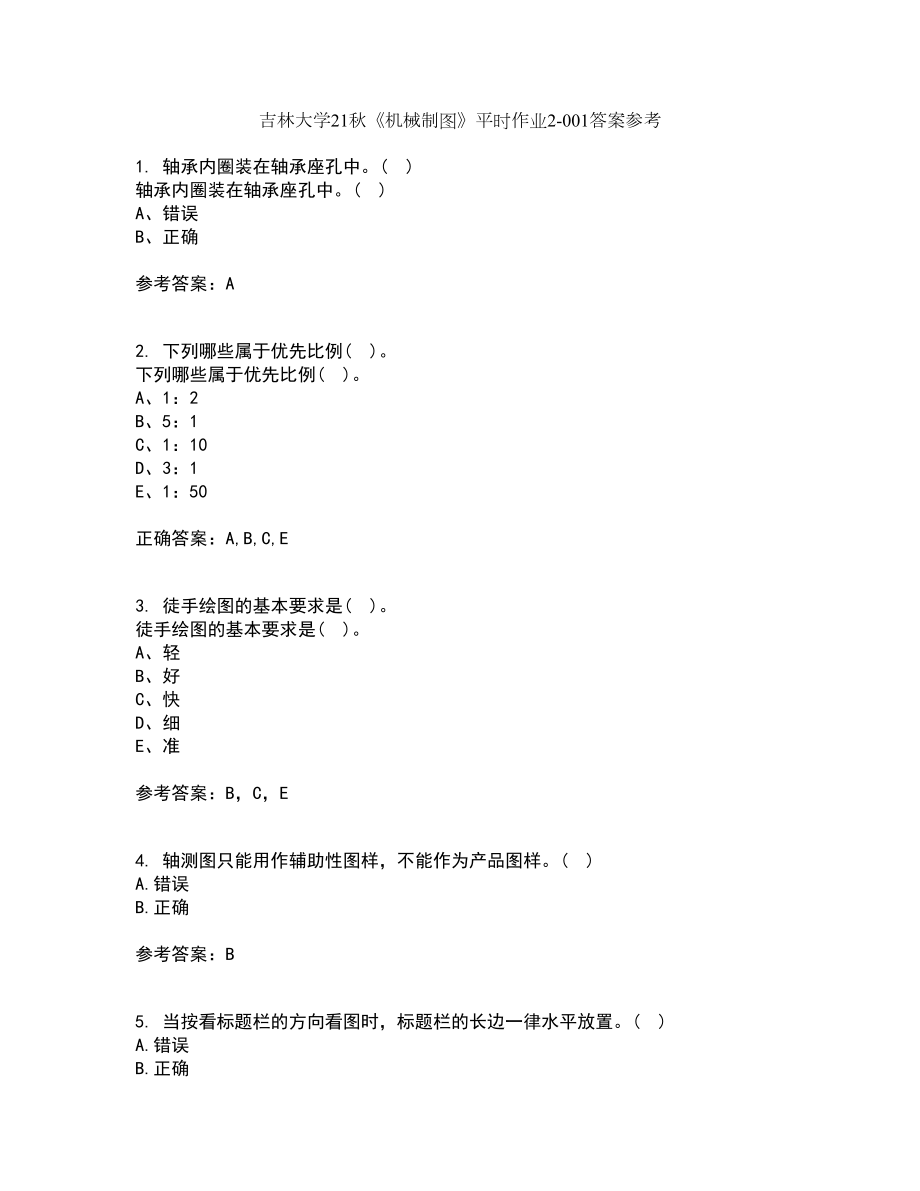

吉林大学21秋《机械制图》平时作业2-001答案参考1. 轴承内圈装在轴承座孔中 )轴承内圈装在轴承座孔中 )A、错误B、正确参考答案：A2. 下列哪些属于优先比例( )下列哪些属于优先比例( )A、1：2B、5：1C、1：10D、3：1E、1：50正确答案：A,B,C,E3. 徒手绘图的基本要求是( )徒手绘图的基本要求是( )A、轻B、好C、快D、细E、准参考答案：B，C，E4. 轴测图只能用作辅助性图样，不能作为产品图样 )A.错误B.正确参考答案：B5. 当按看标题栏的方向看图时，标题栏的长边一律水平放置 )A.错误B.正确参考答案：A6. 截平面和圆锥体轴线的相对位置不同，会产生的截交线有( )截平面和圆锥体轴线的相对位置不同，会产生的截交线有( )A、两直线B、椭圆C、圆D、双曲线E、抛物线正确答案：A,B,C,D,E7. 在国标GB/T14691-1993《技术制图 字体》中规定的工程图样字体有( )在国标GB/T14691-1993《技术制图 字体》中规定的工程图样字体有( )A、长仿宋体B、短仿宋体C、A型字母D、手写体E、希腊字参考答案：A，C8. 凡是比一般公差大的公差，图形中均不需注出公差。
)A.错误B.正确参考答案：A9. 垂直于V面的直线，称其为( )垂直于V面的直线，称其为( )A、铅垂线B、侧垂线C、正垂线正确答案：C10. 形体的一般生成方法不包括( )形体的一般生成方法不包括( )A、运动生成法B、组合生成法C、扫描生成法参考答案：C11. 齿轮模数m=2p/3.14( )齿轮模数m=2p/3.14( )A、错误B、正确正确答案：A12. 局部视图可按以下哪种视图配置?( )A.斜视图B.向视图C.基本视图D.剖视图参考答案：BC13. 截交线的性质有( )A.是截平面与立体表面的交线B.只属于截平面的线C.一定是封闭的平面图形D.不一定是封闭的平面图形参考答案：ACD14. 与投影面倾斜的圆或圆弧，其投影均可简化用圆或圆弧代替 )A.错误B.正确参考答案：A15. 螺纹紧固连接可分为螺栓联接、螺柱联接、螺钉联接等 )螺纹紧固连接可分为螺栓联接、螺柱联接、螺钉联接等 )A、错误B、正确参考答案：B16. 装配图中的零、部件序号编写时应按水平或垂直方向排列整齐 )装配图中的零、部件序号编写时应按水平或垂直方向排列整齐 )A、错误B、正确参考答案：B17. 轴测图中线性尺寸一般应沿轴测轴方向标注。
)A.错误B.正确参考答案：B18. 假想用剖切平面将机件的某处切断，仅画出( )图形，称为断面图假想用剖切平面将机件的某处切断，仅画出( )图形，称为断面图A.可见结构B.断面C.剖切结构D.剖切平面后的结构参考答案：B19. 机械制图国家标准规定汉字应该书写成( )机械制图国家标准规定汉字应该书写成( )A、草体B、长仿宋体C、楷体参考答案：B20. 绘制图样时，可根据实际需要任意确定比例，如选择比例1：8.5 )A.错误B.正确参考答案：A21. 在三投影面体系中，由前向后投射得到的视图，称为( );由上向下投射得到的视图，称为( );由左向右投射得到的视图，称为( )通常称为三面视图或三视图 )在三投影面体系中，由前向后投射得到的视图，称为( );由上向下投射得到的视图，称为( );由左向右投射得到的视图，称为( )通常称为三面视图或三视图 )A.主视图;俯视图;左视图B.左视图;主视图;俯视图C.俯视图;主视图;左视图D.左视图;俯视图;主视图参考答案：A22. 普通螺纹的牙型符号是( )普通螺纹的牙型符号是( )A、BB、TrC、M正确答案：C23. 标注尺寸的三要素是尺寸数字、尺寸界线和箭头。
)A.错误B.正确参考答案：A24. 与轴测轴平行的线段，必须按该轴的轴向伸缩系数进行度量 )A.错误B.正确参考答案：B25. 细实线不可用作( )细实线不可用作( )A.可见轮廓线B.尺寸线C.尺寸界线D.剖面线参考答案：A26. 正等轴测投影的轴间角均为120° )A.错误B.正确参考答案：B27. 特征建模顺序为( )特征建模顺序为( )A、基础特征B、主要特征C、规律排列的特征D、对称的特征E、次要的特征正确答案：A,B,C,D,E28. 在机械制图中常用的线型有( )在机械制图中常用的线型有( )A、交叉线B、相交线C、波浪线参考答案：C29. 斜视图一般只表达倾斜结构的局部形状，其余部分也必须全部画出 )斜视图一般只表达倾斜结构的局部形状，其余部分也必须全部画出 )A、错误B、正确参考答案：A30. 哪种销常与槽型螺母配合使用，起防松作用?( )A.圆柱销B.圆锥销C.开口销D.梯形销参考答案：C31. 投影法可分为( )投影法可分为( )A、平行投影法B、中心投影法C、正投影法D、点投影法E、斜投影法正确答案：A,B32. 半剖视图中，外形视图和剖视图的分界线应是( )。
半剖视图中，外形视图和剖视图的分界线应是( )A、点划线B、实线C、虚线参考答案：A33. 向视图不可以自由配置 )向视图不可以自由配置 )A、错误B、正确参考答案：A34. 一般用细点划线表示需进行表面热处理的机件表面( )一般用细点划线表示需进行表面热处理的机件表面( )A、错误B、正确正确答案：A35. 一直母线沿着一曲导线运动且始终平行某一固定方向而形成的曲面称为( )一直母线沿着一曲导线运动且始终平行某一固定方向而形成的曲面称为( )A、立面B、平面C、柱面参考答案：C36. 已知点A(12，5，8)，与点A对称于V面的点B的坐标值是(12，5，-8) )已知点A(12，5，8)，与点A对称于V面的点B的坐标值是(12，5，-8) )A、错误B、正确参考答案：A37. 普通平键只有A型和B型 )普通平键只有A型和B型 )A、错误B、正确参考答案：A38. 确定图形中各结构要素位置的尺寸称为定位尺寸 )A.错误B.正确参考答案：B39. 在机械图样中，一律以箭头作为尺寸线的终端 )A.错误B.正确参考答案：A40. GB规定图纸的基本幅面是( )GB规定图纸的基本幅面是( )。
A、4种B、5种C、6种参考答案：B41. 当普通螺纹为左旋时，应将其旋向代号“LH”注写在螺纹标记的后面 )A.错误B.正确参考答案：B42. 当物体内部结构比较复杂时用剖视图表达 )当物体内部结构比较复杂时用剖视图表达 )A、错误B、正确参考答案：B43. 第一角和第三角画法的主要区别不包含( )第一角和第三角画法的主要区别不包含( )A、各视图的配置位置不同B、里后外前C、里前外后正确答案：B44. 在国标GB/T14689-1993《技术制图 图纸幅面和格式》中规定可以使用的工程图样图纸幅面有( )在国标GB/T14689-1993《技术制图 图纸幅面和格式》中规定可以使用的工程图样图纸幅面有( )A、A4B、A5C、B4D、B5E、A0参考答案：A，E45. 现行国家标准规定，标注板状零件厚度时，可在尺寸数字的前面加注“δ” )A.错误B.正确参考答案：A46. 正轴测图中两个轴向伸缩系数相等时，称为( )正轴测图中两个轴向伸缩系数相等时，称为( )A、正等轴测图B、正二轴测图C、正三轴测图正确答案：B47. 平面与圆球体相交，其截交线是( )平面与圆球体相交，其截交线是( )。
A、圆B、直线C、椭圆参考答案：A48. 实际尺寸减其基本尺寸所得的代数差是公差( )实际尺寸减其基本尺寸所得的代数差是公差( )A、错误B、正确正确答案：A49. 相贯线是相互贯穿的两个基本体表面的共有线，它一定是封闭的空间曲线 )A.错误B.正确参考答案：A50. 尺寸偏差不可分为( )尺寸偏差不可分为( )A、上下偏差B、极限偏差C、实际偏差参考答案：A。
