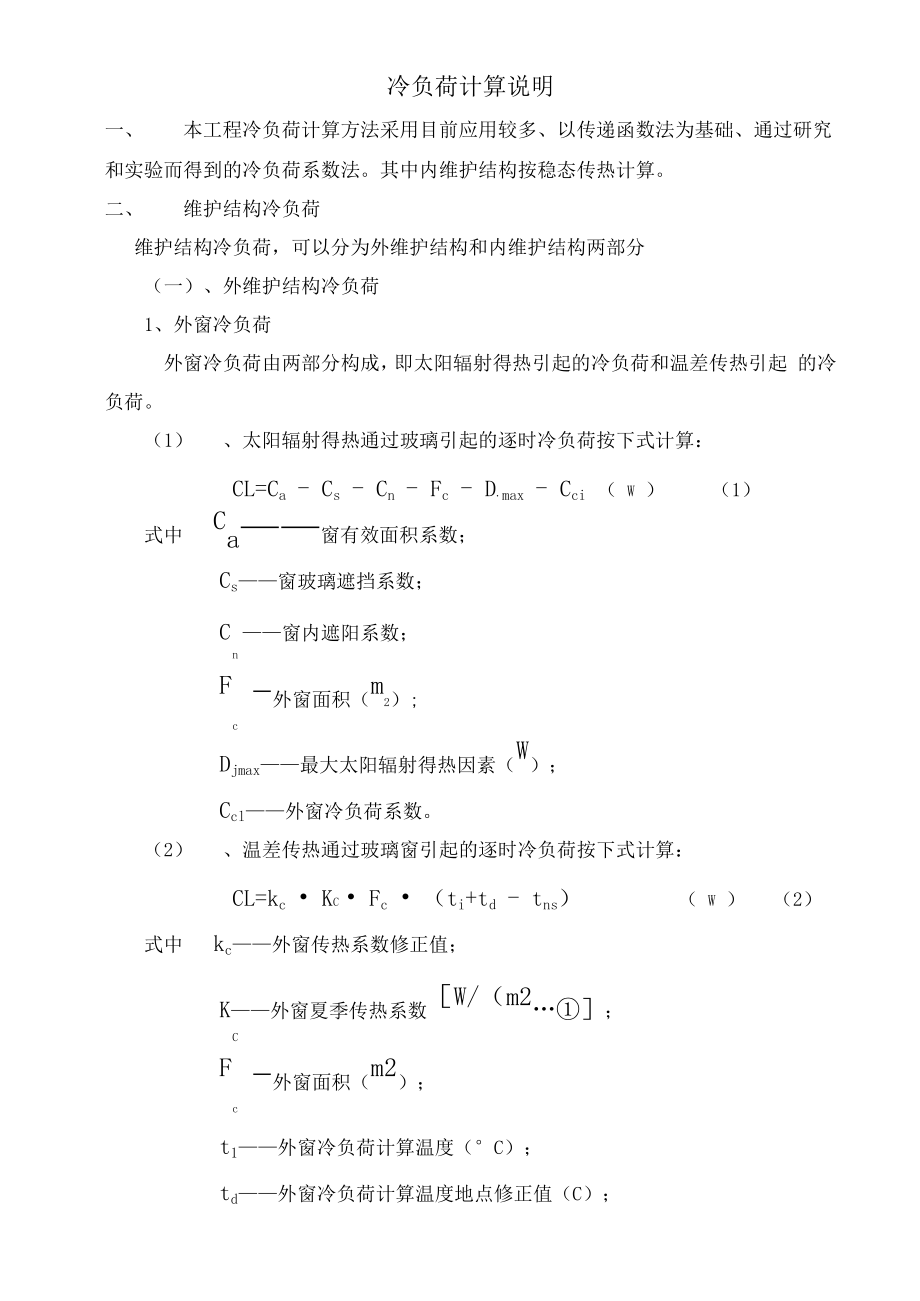

冷负荷计算说明一、 本工程冷负荷计算方法采用目前应用较多、以传递函数法为基础、通过研究 和实验而得到的冷负荷系数法其中内维护结构按稳态传热计算二、 维护结构冷负荷维护结构冷负荷，可以分为外维护结构和内维护结构两部分（一）、外维护结构冷负荷1、外窗冷负荷外窗冷负荷由两部分构成，即太阳辐射得热引起的冷负荷和温差传热引起 的冷负荷1） 、太阳辐射得热通过玻璃引起的逐时冷负荷按下式计算：CL=Ca - Cs - Cn - Fc - D.max - Cci （ w ） （1）式中 Ca——窗有效面积系数；Cs——窗玻璃遮挡系数；C ——窗内遮阳系数；nF 外窗面积（m2）;cDjmax——最大太阳辐射得热因素（W）；Ccl——外窗冷负荷系数2） 、温差传热通过玻璃窗引起的逐时冷负荷按下式计算：CL=kc • KC • Fc • （ti+td - tns） （ w ） （2）式中 kc——外窗传热系数修正值；K——外窗夏季传热系数［W/（m2…①］；CF 外窗面积（m2）；ct1——外窗冷负荷计算温度（°C）；td——外窗冷负荷计算温度地点修正值（C）；nst ——夏季室内设计温度（C）；2、外墙及屋面冷负荷温差传热通过外墙或屋面引起的逐时冷负荷按下式计算CL=Kq . Fq . （t2+td - tns） （ W） （3）式中 Kq——外墙或屋面夏季传热系数［W/（m2 ・p）］；Fq——外墙或屋面面积（m2）；t1——外墙或屋面冷负荷计算温度（°C）；td——外墙或屋面冷负荷计算温度地点修正值（C）。
二）、内维护结构冷负荷内维护结构是指内隔墙及内楼板，它们的冷负荷是通过温差传热而产生 的，可视作稳态传热，计算式为：CL=Kn . Fn . （twp+Atf -七） （W ） （4）式中 Kn——内墙或内楼板传热系数［W/（皿・C）］；Fq——内墙或内楼板面积（m2）；twp——夏季空调室外计算日平均温度（C）；△tf——附加温升，取邻室平均温度与室外温度的差值（C）三、室内冷负荷1、灯光照明引起的冷负荷按下式计算：CL=Qd • Fd （ w ） （5）式中 Qd——室内照明冷负荷估算指标（w/皿）；F ——空调房间面积（m2）d2、 人体散热引起的冷负荷：CL= （0.9~0.95）・n ・Q （ w ） （6）式中 n——群集系数；Q——室内人员的全热散热量（W）3、 其它冷负荷：在茶餐厅、宴会厅等的冷负荷计算中，要考虑食物的散热，其数据为食物全 热17.4W/人在化工交易大厅的复合计算中，要考虑化学物品散热引起的冷负 荷，二、三层在计算得到的总冷负荷基础上增加10%的裕量，四层增加5%的裕量四、新风冷负荷：CL=P 空气・Gw・（iN-iw）/3600 （ W ） （7）式中 P空气一一空气密度（kg/m3）］；G ——空气流量（m3/h）； wiN——夏季空调室内状态点焓值（kj/kg）;iW——夏季空调室外状态点焓值（kj/kg）。
五、各空调房间负荷计算各空调房间的最大逐时冷负荷的统计如下表所示：房间名称最大逐时总冷负荷（KW）新风冷负荷（KW）备注一层宴会厅118.767.3一层大堂28.063.7一层茶餐厅160.574.6二层化工交易大厅149.670.0增10%裕量后总负荷为160.5KW三层化工交易大厅150.170.0增10%裕量后总负荷为165.KW四层化工交易大厅153.770.0增5%裕量后总负荷为161.4KW1、一层宴会厅冷负荷计算:空调房间的面积约为360m2，室内人员密度估算指标为0.65人/m2,则室 内按234人考虑，人员劳动强度为极轻劳动室内照明冷负荷估算指标取14 W/m2由附表可以知道宴会厅的逐时最大总冷负荷（不包括新风冷负荷）为 51.4KW新风量按25 m3/ （h •人）来计算，则总新风为234 *25=5850 m3/h 由式（7）算得新风冷负荷为 1.29 *5850 （（90.57-58.45）/3600=67.3KW则该空调房间最大总冷负荷为51.4+67.3=118.7KW2、 一层大堂冷负荷计算：空调房间的面积约为120m2 ,室内人员密度估算指标为0.50人/m2,则室 内按60人考虑，人员劳动强度为轻度劳动。
室内照明冷负荷估算指标取16 W/m2 由附表可以知道宴会厅的逐时最大总冷负荷(不包括新风冷负荷)为24.4KW新风主要由门上方开百叶解决，在总负荷的基础上考虑15%新风负荷，则 该空调房间最大总冷负荷为24.4 • (1+0.15) =28.06KW3、 一层茶餐厅厅冷负荷计算：空调房间的面积约为464m2，室内人员密度估算指标为0.70人/皿，则室 内按324人考虑，人员劳动强度为极轻劳动室内照明冷负荷估算指标取20 W/m2由附表可以知道宴会厅的逐时最大总冷负荷(不包括新风冷负荷)为 85.9KW新风量按20 m3/ (h •人)来计算，则总新风为324 *20=6480 m3/h 由式(7)算得新风冷负荷为 1.29 *6480 ((90.57-58.45)/3600=74.6KW则该空调房间最大总冷负荷为85.9+74.6=160.5KW4、 二层大厅冷负荷计算：空调房间的面积约为608m2，室内人员密度估算指标为0.5人/皿，则室内 按304人考虑，人员劳动强度为轻度劳动室内照明冷负荷估算指标取20 W/m2 由附表可以知道宴会厅的逐时最大总冷负荷(不包括新风冷负荷)为79.6KW。
新风量按20 m3/ (h •人)来计算，则总新风为304 *20=6080 m3/h 由式(7)算得新风冷负荷为 1.29 *6080 ((90.57-58.45)/3600=70.0KW由于化工交易大厅可能有发热的化学物品而形成冷负荷，故在总负荷的基 础上考增加10%裕量则该空调房间最大总冷负荷为(79.6+70.0) ((1+0.1)=164.6KW5、三层大厅冷负荷计算:空调房间的面积约为608m2 ,室内人员密度估算指标为0.5人/m2,则室内 按304人考虑，人员劳动强度为轻度劳动室内照明冷负荷估算指标取20 W/皿 由附表可以知道宴会厅的逐时最大总冷负荷(不包括新风冷负荷)为80.1KW新风量按20 m3/ (h •人)来计算，则总新风为304 *20=6080 m3/h 由式(7)算得新风冷负荷为 1.29 *6080 ((90.57-58.45)/3600=70.0KW由于化工交易大厅可能有发热的化学物品而形成冷负荷，故在总负荷的基 础上考增加10%裕量则该空调房间最大总冷负荷为(80.1+70.0) (1+0.1) =165.1KW6、四层大厅冷负荷计算：空调房间的面积约为608m2 ,室内人员密度估算指标为0.5人/皿，则室内 按304人考虑，人员劳动强度为轻度劳动。
室内照明冷负荷估算指标取20 W/m2 由附表可以知道宴会厅的逐时最大总冷负荷(不包括新风冷负荷)为83.7KW新风量按20 m3/ (h •人)来计算，则总新风为304 *20=6080 m3/h 由式(7)算得新风冷负荷为 1.29 *6080 ((90.57-58.45)/3600=70.0KW由于化工交易大厅可能有发热的化学物品而形成冷负荷，故在总负荷的基 础上考增加5%裕量则该空调房间最大总冷负荷为(83.7+70.0)((1+0.05) =161.4KW参考文献1、 《采暖通风与空气调节设计规范》 GB 50019-20032、 《公共建筑节能设计标准》 GB 50189-20053、 《全国民用建筑工程设计技术措施(暖通空调•动力)》20034、 潘云钢编著.高层民用建筑空调设计.北京：中国建筑工业出版社,1999。
