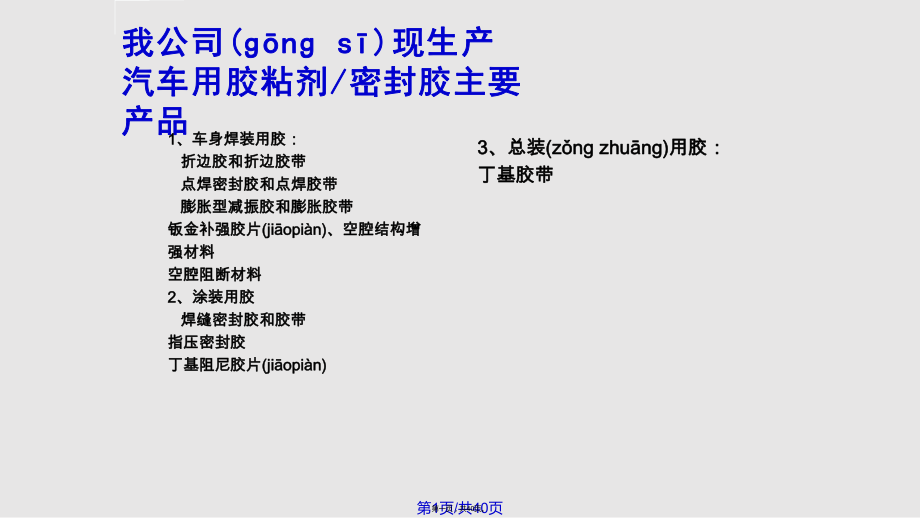

我公司我公司(n s)(n s)现生产现生产汽车用胶粘剂汽车用胶粘剂/ /密封胶主要密封胶主要产品产品1 1、车身焊装用胶：、车身焊装用胶： 折边胶和折边胶带折边胶和折边胶带 点焊密封胶和点焊胶带点焊密封胶和点焊胶带 膨胀型减振胶和膨胀胶带膨胀型减振胶和膨胀胶带钣金补强胶片钣金补强胶片(jiopin)(jiopin)、空腔结构增、空腔结构增 强材料强材料空腔阻断材料空腔阻断材料2 2、涂装用胶、涂装用胶 焊缝密封胶和胶带焊缝密封胶和胶带指压密封胶指压密封胶 丁基阻尼胶片丁基阻尼胶片(jiopin)(jiopin)3 3、总装、总装(zn zhun)(zn zhun)用胶：用胶：丁基胶带丁基胶带第1页/共40页第一页，共40页一、车身一、车身(ch (ch shn)shn)焊装用胶焊装用胶折边胶和结构胶带点焊密封胶和焊接胶带膨胀型防震粘接剂 钣金补强胶片、空腔结构增强材料(cilio)空腔阻断、吸音材料(cilio)第2页/共40页第二页，共40页对焊装工序对焊装工序(gngx)(gngx)胶的胶的基本要求基本要求 具有良好的油面施工性和油面粘接性； 未固化前在经过各种处理液（冷水、热水、脱脂液、除锈液、磷化液等） 、电泳液的冲刷和侵蚀时，不会脱落、造成污染和性能上的改变； 不能引起焊点的锈蚀； 胶中不能含有有机硅类物质，防止对电泳漆和面漆质量造成危害。
能随底漆(d q)快速固化； 施工方便，易挤出，不流淌 固化条件与电泳漆固化条件相同，满足汽车厂家涂装烘烤工艺要求；日产相关材料标准中也对固化条件进行了要求17020min； 关于外部因素对固化的影响，主要体现在烘烤温度、烘烤时间、涂胶位置循环风能否循环到（直接、间接）第3页/共40页第三页，共40页1 1 折边胶折边胶以环氧树脂、增韧剂、颜填料、固化剂、降粘剂为主要成分，用于车门、发动机引擎盖和行李箱盖包边处以粘代焊，消除焊接工艺造成的车身凹坑（焊点痕迹）影响外观问题；解决镀锌钢板点焊破坏焊点周围镀锌结构，降低车身耐腐蚀性问题；提高车门等包边部位连接强度，目前包边采用粘接工艺已远远大于焊接强度，而且不会产生(chnshng)应力集中,大大提升了车身撞击安全性能和车身寿命折边胶剪切强度不应小于18MPa，剥离强度不应小于50N/25mm，目前向低剪切、高剥离发展第4页/共40页第四页，共40页次结构次结构(jigu)(jigu)折折边胶边胶以PVC树脂、环氧树脂为基材的次结构型折边胶，一般用于行礼箱盖、发动机罩、后备(hubi)门等折边部位，不用于4个车门剪切强度一般在10MPa左右，剥离强度在5080N/25mm，剪切强度较低，但胶层弹性好，剥离强度高，能满足一般折边粘接，价格较高强度折边胶低；目前一汽大众宝来、上海大众普桑等厂家在部分位置采用该类材料。
第5页/共40页第五页，共40页粘接替代粘接替代(tdi)点焊点焊优点优点1粘接强度高：粘接强度高： A、如果折边胶剪切强度、如果折边胶剪切强度20MPa,粘接粘接宽度宽度8mm，80mm长度条件下长度条件下,连接力连接力为为:12.8KN; B、点焊每个焊点强度、点焊每个焊点强度3.32KN（0.8冷轧钢板，冷轧钢板，10A)，80mm长度两个焊点，长度两个焊点，连接力为：连接力为：6.64 KN外观美观外观美观 无焊点凹坑无焊点凹坑抗冲击好：抗冲击好： 采用粘接方法无应力采用粘接方法无应力(yngl)集中集中 现象，抗冲击效果好现象，抗冲击效果好第6页/共40页第六页，共40页粘接替代粘接替代(tdi)(tdi)点焊优点点焊优点2 2抗疲劳性优于点焊抗疲劳性优于点焊(din hn)(din hn)连接连接第7页/共40页第七页，共40页 折边胶应用折边胶应用(yngyng)工艺问题探讨工艺问题探讨第8页/共40页第八页，共40页根据不同车型(SUV/轿车/皮卡），不同部位（车门/引擎盖/行礼箱），不同烘烤（1次/2次）工艺选择合适的折边胶产品，如高强度、高剥离强度的结构型折胶、次强度折边胶；如无予固化过程，则选择含特殊玻璃珠折边产品,降低生产成本，提高车身质量；车身设计时对于包边压合部位间隙无特殊要求，可仍按不施胶时厚度设计；在设计4个车门包边采用折边胶时要考虑设计车门装卸(zhungxi)（配）强度，方法可采用预烘烤、 4角点焊、采用玻璃微珠等方法；详见P36介绍;涂胶部位、涂胶数量要正确，详见P32-33;A、折边胶选择、设计、折边胶选择、设计(shj)原则原则第9页/共40页第九页，共40页。
涂胶涂胶量、部位要正确，一般用量胶条直径为1mm，但如果包边缝隙过大，或按1mm直径无法达到理想效果，则要根据用户实际情况用量进行调整；用量过多会在折边时溢出，后续固化后形成胶瘤，影响后续接缝胶施工，过少会导致粘接强度下降，同时出现空腔，在后续烘烤过程中气体膨胀将折边胶挤出，涂布接缝胶时不宜图布、接缝胶表面出现气泡 转角部位不要打胶，拐外部分包边有缺口，容易挤出,可在涂装车间涂布接缝胶密封 一些(yxi)厂家在出胶口处套园环来控制与边缘距离B B、折边胶施工、折边胶施工(sh gng)(sh gng)注注意事项意事项第10页/共40页第十页，共40页折边胶施工折边胶施工(sh gng)量示意图量示意图A: 施工(sh gng)正确B: 粘接强度(qingd)尚可，但涂胶量不够，在后续涂布接缝胶后可能会出现鼓泡现象C: 不正确，包边强度达不到要求，后续涂接缝胶后也会出现鼓泡现象D: 有时由于模具精度不够会出有时由于模具精度不够会出现该现象现该现象，由于内板较短，折边胶如果量不够，后续涂接缝胶后也会出现鼓泡现象第11页/共40页第十一页，共40页C C、折边胶冬季、折边胶冬季(dngj)(dngj)施工问题施工问题1 1由于折边胶中的环氧树脂会随温度降低而粘度增大，冬季气温较低时会增大打胶难度办法： 1 供应商调整为冬季配方产品，降低粘度，但为保证强度 2 如果采用注胶机，建议采用带加热、保温装置的打胶机 3 用恒温箱或灯照等加热方式将胶加热后使用，如果使用恒温箱，加热温度注意不要(byo)超过50，时间不要(byo)超过4小时。
如果使用灯照加热，注意不要(byo)一直照射某个部位，灯与包装桶距离适当，防止变质 4 储存温度最好控制在15-30，这样粘度稳定，有利于施工操作第12页/共40页第十二页，共40页折边胶冬季施工折边胶冬季施工(sh (sh gng)gng)问题问题2 2 我公司目前尚未对贵处配套折边胶； 我公司折边胶粘度低，易施工（吐出量大，关于吐出量概念详见减振胶部分介绍），施工时不断线（与有无抽真空工序有关），如果冬季采用预烘烤施工，45，8h内施工稳定，不变质 所有胶类产品为保证生产节拍（单位时间打胶量），根据多年应用经验，推荐当施工环境温度低于15时采取适当加热措施保证生产节拍 我公司所有胶类产品冬夏季配方区别为冬季液体增塑剂会适当增加1.5%左右，粘度降低2-5%；季节转换时冬季配方夏季使用时施工性会更好施工，夏季配方冬季使用施工性会稍微变差，但除非用仪器测试，手工操作感觉不明显液体料增加过多会造成剪切强度等指标不合格，无法过度降低冬季配方粘度 折边胶施工后建议冬季在5天内、夏季在3天内进行烘烤固化，施工后放置时间过长，胶体会吸潮，固化过程中烘烤后容易膨胀(png zhng)，造成溢胶，影响后续接缝胶施工。
第13页/共40页第十三页，共40页折边胶最新进展折边胶最新进展1 添加玻璃微珠技术，取消预烘烤： 折边胶中添加适量直径的实心玻璃珠，折边冲压后产生摩擦，不需预固化就形成足够的装配(zhungpi)强度，提高效率，节省能源目前日产、本田、福特等部分汽车厂家已经采用关键在于玻璃珠直径 推荐资料：玻璃珠折边胶在车身门盖包边中的应用；四门两盖包边新工艺第14页/共40页第十四页，共40页折边胶最新进展折边胶最新进展2 2由侧重剪切强度开始转为关注剪切和剥离强度： 根据获得资料，目前国外如日产等厂家(chn ji)要求剪切大于14.7MPa即可，但剥离强度要求大于98N/25mm，奔驰、某些SUV等越野车型要求剪切强度大于18MPa，剥离强度大于125N/25mm很多厂家(chn ji)限于技术水平，剥离强度很难做到剥离大于100N/25mm，且施工性能（粘度、吐出量）良好第15页/共40页第十五页，共40页结构结构(jigu)(jigu)粘接胶粘接胶 以改性环氧树脂、固化剂、增韧剂、颜填料为基料的高强度抗冲击结构胶粘剂适用车身悬挂梁、A/B/C立柱上下端口、上边梁、门槛梁、前后厢锁钩等类似部位(bwi)的结构粘接和点焊部位(bwi)，代替点焊，对粘接或点焊部位(bwi)起到结构粘接、增加车身静态刚性、抗冲击性、抗疲劳性，提升汽车安全性能。
目前我公司结构粘接胶剪切强度可达32MPa，剥离400N/25mm（固化条件充分数据更高），经一汽技术中心对比测试及应用，产品性能超过国外同类产品第16页/共40页第十六页，共40页国外结构粘接发展国外结构粘接发展(fzhn)方向方向目前国外汽车结构粘接已开始广泛用于车身盒型梁结构上，与点焊一起应用，增加空腔结构强度、疲劳强度，提升车身静刚度此外，其他(qt)粘接材料如汽车玻璃直接粘接也可以提高车身结构刚性，增加侧撞安全性、提升NVH性能第17页/共40页第十七页，共40页结构结构(jigu)(jigu)胶带胶带 以环氧树脂、橡胶、固化剂、颜填料为主体的带状粘接胶带，具有初始装配强度适用于折边间隙较大，糊状胶难以适用的折边部位，如某些特种(tzhng)机械发动机罩与加强梁结构胶带的剪切强度基本与折边胶相同，剥离强度优于糊状折边胶；还可应用于车身间隙较大，受力较高的结构部位的粘接；第18页/共40页第十八页，共40页以合成橡胶、软化剂、增粘剂、硫化剂、颜填料为基材的成型或糊状材料车身点焊连接焊点之间存在着缝隙；如果不密封： 缝隙间摩擦会发出噪音； 漏水、透风和漏尘，车内环境不保； 焊缝、焊点钢板易被锈蚀，减少(jinsho)寿命；密封方法是涂布点焊密封胶。
2 2、点焊、点焊(din hn)(din hn)密封密封胶和点焊胶和点焊(din hn)(din hn)胶带胶带第19页/共40页第十九页，共40页点焊点焊(din hn)密封胶分类密封胶分类按体积膨胀率可分为：膨胀型和非膨胀型按形状可分为：膏状(点焊胶）和带状（点焊胶带）按组成可分为：橡胶型、PVC型、树脂型目前因PVC型在点焊时会(sh hu)释放出酸性气体已逐渐被淘汰上述产品本公司均有生产第20页/共40页第二十页，共40页应用部位应用部位(bwi)推荐推荐可应用于所有车身焊缝，但考虑成本效益，一般应用于车底板（考虑尘、水）、前围（考虑进风）、车顶（考虑漏雨）、部分侧围（考虑阻隔噪音），对于(duy)车顶前围等重要部位，一般采用点焊胶和接缝密封胶一起使用，以增加密封效果第21页/共40页第二十一页，共40页点焊点焊(din hn)(din hn)密封胶和密封胶和焊接胶带应用焊接胶带应用适用：两板之间的点焊缝内密封(mfng)，起粘接、密封(mfng)、减振作用 图示为： 前立柱内板第22页/共40页第二十二页，共40页点焊密封胶选用点焊密封胶选用(xunyng)(xunyng)原则原则根据使用部位缝隙大小选择膨胀型或非膨胀型。
如：某厂使用膨胀型点焊胶导致烘烤后膨胀溢胶，需要清理，出现不必要麻烦根据自己前处理线方式进行选择，目前前处理线分垂直上下和船型走线方式，对于垂直上下方式，需要选择抗水流冲击性高的产品，否则容易造成冲刷、掉渣现象(xinxing)对于一些间隙较大，垂直缝隙，施工节拍要求高的可以选择点焊胶带目前日系丰田、美系通用采用成型材料比较多不要选择PVC型点焊胶，容易高温分解产生烟雾和有害气体目前发展趋势为与减振胶合并，简化焊装车间用胶品种第23页/共40页第二十三页，共40页施工施工(sh gng)注意问注意问题题使用点焊胶时，如果不能顺利焊接，应适当调整焊接参数(cnsh)，如增大电极压力、适当延长焊接时间等，以获得最佳效果既不影响点焊强度，又不过多增加能耗，一般涂布点焊密封胶后，电极压力要增加1320，电流强度降低1020点焊胶施工条件基本同折边胶要求第24页/共40页第二十四页，共40页3 3、减振胶及胶带、减振胶及胶带(jiodi)(jiodi)以顺丁橡胶、软化剂、增粘剂、硫化剂、颜填料为基材的成型或糊状材料用于车身顶盖与加强梁、发动机罩与加强梁、行李箱盖与加强梁之间起到如下作用： A）防振，由于外板与加强筋间隔了弹性材料，避免了钢板与加强筋直接接触，阻止了两个刚性材料的碰撞产生振动，同时阻止或减弱了其他振动在两个刚性材料之间的直接连续传播，消除部分吱吱嘎嘎异声响动； B)控制共振，通过减振胶的连接，增加了外板稳定性，加固了车体结构，改变了车体固有频率，减弱了部分部位与外板产生的共振和共鸣； C)阻尼，该类部位应用结构可以看作一种约束阻尼层结构，当加强梁和面板(min bn)受振动而形变时，减振材料不仅通过上下伸缩形变衰减振动，而且在面板(min bn)与减振层、减振层与加强梁之间因发生剪切作用，从而消耗振动能量。
D)涂布膨胀型防振胶，可减少或取消结合焊点，提高车身外表美观性第25页/共40页第二十五页，共40页膨胀膨胀(png zhng)胶和胶带分类胶和胶带分类按体积膨胀率可分为(fn wi)膨胀型非膨胀型按形状分膏状(膨胀胶）和带状（膨胀胶带）按组成分橡胶型、PVC型、树脂型上述产品在本公司均有生产第26页/共40页第二十六页，共40页膨胀型减振胶带膨胀型减振胶带(jiodi)(jiodi)的特点的特点具备膏状膨胀胶所拥有各种特性；无需专用涂胶设备，提高效率，节省成本；极佳的油面粘贴性，操作方便，清洁干净、对环境无污染；宽度厚度预先成型，可根据使用部位调整尺寸，克服了膏状产品涂胶量过少密封失败，过多溢出污染工件，产生浪费的缺点；优异的抗流挂性，尤其适用于垂直缝隙，可长距离运输；耐前处理液的冲刷，有效解决膏状产品入水产生缝隙变大烘烤(hn ko)后出现大缝隙（开裂）现象；我公司产品符合丰田相关材料标准，应用多年，质量稳定第27页/共40页第二十七页，共40页减振材料减振材料(cilio)(cilio)选用原则选用原则与点焊胶类似，根据使用部位缝隙大小(dxio)选择膨胀型或非膨胀型对于一些间隙较大，外板与加强梁间距烘烤前后变化大、需要提高耐槽液冲刷性、用于垂直缝隙，生产节拍快、长距离运输等应用时，选择膨胀胶带为宜。
膨胀型减振胶或胶带膨胀率不能过高，否则导致压缩回弹性差，影响减振寿命，一般糊状减振胶膨胀率以不超过80，膨胀胶带膨胀率以不超过150为宜根据外板刚性强弱选择减振胶软硬日、韩系一般要求材料弹性好，软，材料粘接强度低，内聚差，欧美系一般要求材料粘接强度高，结实，但硬度高目前XX采用硬度较低产品，XXX F3由于钢板较薄，目前其他新车型开始使用低硬度产品第28页/共40页第二十八页，共40页 减振胶应用工艺问题(wnt)探讨第29页/共40页第二十九页，共40页A、膏状膨胀胶长距离、膏状膨胀胶长距离运输运输(ynsh)流淌解决流淌解决方案方案 图示为：广东XX汽车部件厂车门件运输到河北XX厂后照片，由此可见，膏状胶在长距离运输颠簸后流挂会影响(yngxing)车身的电泳效果解决办法：采用膨胀胶带代替糊状胶第30页/共40页第三十页，共40页B B、糊状减振胶引擎盖与强、糊状减振胶引擎盖与强梁梁(qingling)(qingling)开裂问题开裂问题1 1脱脂(tu zh)水洗磷化电泳打胶压合处理(chl)烘烤第31页/共40页第三十一页，共40页糊状减振胶蒙皮加强梁开糊状减振胶蒙皮加强梁开裂裂(ki li)(ki li)问题问题2 2现象:加强梁与引擎盖之间出现缝隙,类似开裂原因:1. 内外板包边缝隙大2.引擎盖包边强度不够(没有涂抹折边胶或点焊)3.外板与加强筋缝隙变大;4、进入槽液时槽液冲刷导致解决方案:1.对引擎盖包边部位使用折边胶予烘烤,或点焊; 2. 增加胶体粘度，抵抗水流冲击，但会导致施胶困难 3.采用固体(gt)的膨胀胶带; 4.采用高膨胀型糊状胶第32页/共40页第三十二页，共40页。
糊状减振胶蒙皮加强糊状减振胶蒙皮加强(jiqing)(jiqing)梁开裂问题梁开裂问题3 3刚才介绍了在引擎盖或车顶等水平部位出现的刚才介绍了在引擎盖或车顶等水平部位出现的一种开裂情况，此外，在车门或侧围等垂直部一种开裂情况，此外，在车门或侧围等垂直部位也会出现一些开裂问题位也会出现一些开裂问题(wnt)(wnt)原因分析：车身外板外胀，外板与加强梁之间原因分析：车身外板外胀，外板与加强梁之间的变化距离过大的变化距离过大 解决方案：解决方案：采用减振胶带或延伸率高的减振胶采用减振胶带或延伸率高的减振胶第33页/共40页第三十三页，共40页C、车身凸凹、车身凸凹(t o)问问题探讨题探讨 面漆喷涂固化后，车身外板出现凹坑或鼓包面漆喷涂固化后，车身外板出现凹坑或鼓包 每年每年10-1110-11月份汽车厂家普遍反映在固定车型固定部位出现凹坑现象，然后自然消月份汽车厂家普遍反映在固定车型固定部位出现凹坑现象，然后自然消失，材料、工艺无变化失，材料、工艺无变化(binhu)(binhu)，目前怀疑与周围环境变化，目前怀疑与周围环境变化(binhu)(binhu)有关，但有关，但真正原因仍无法确定。
真正原因仍无法确定 可能原因：可能原因： 见后页见后页 解决方案：详见后页解决方案：详见后页 预防：预防： 1 1、 选择硬度小于选择硬度小于18A18A，柔软减振胶产品，使钢板变形时减振胶随之，柔软减振胶产品，使钢板变形时减振胶随之变形，不影响钢板外观目前国产轿车多出现该问题，日系车国产化后也经查出变形，不影响钢板外观目前国产轿车多出现该问题，日系车国产化后也经查出现，采用硬度在现，采用硬度在3 315A15A硬度减振胶非常有效，目前硬度减振胶非常有效，目前XXX3XXX3汽车通过该方案解决了汽车通过该方案解决了该问题；该问题； 2 2、对车身局部补强，铺贴补强胶片，增加车身局部刚性；、对车身局部补强，铺贴补强胶片，增加车身局部刚性； 通过降低硬度能大幅度解决凹坑问题，但无法完全消除，譬如通过降低硬度能大幅度解决凹坑问题，但无法完全消除，譬如XXXX夏季无夏季无问题，问题，1010月月3 3月仍会出现凹坑问题，概率在月仍会出现凹坑问题，概率在1 1左右 解决：将出现问题部位减振胶割断，但不要去除，这样仍有减振效果解决：将出现问题部位减振胶割断，但不要去除，这样仍有减振效果第34页/共40页第三十四页，共40页。
车身出现凸凹车身出现凸凹(t o)问题问题原因及措施分析原因及措施分析问题描述潜在原因原因分析措施建议右后车门加强梁与外板部位最后一个点、车顶盖中间加强梁最右一个点出现凹坑现象，出现概率约90%工艺因素车身局部形状结构因素1、车身曲面因冲压后造成钢板含有应力，加热过程中钢板应力释放，钢板与加强梁之间缝隙变大2、局部钢板因冲压刚性下降，容易变形1涂胶时尽量避开该部位，譬如避开形变部位，或者在该部位将打点改为打条；打条改为打圆圈，尽量避免应力集中2设计时尽量不要设计成大曲面，大面积钣金最好有褶型加强，避免出现形变涂胶面积（涂胶量）因素涂胶量越大，粘接面积越大，产生的拉力越大，对钢板形变效果影响越明显1减少涂胶量（减少粘接面积），内外板缝隙因素该部位缝隙为3mm，假设缝隙变化了1mm，则减震胶变形了33%；另外一个点缝隙为15mm，假设缝隙变化了1mm，则减震胶变形了7%；减震胶类似橡皮筋，变形幅度越大，拉力越大，因此如果同样粘接面积下，3mm缝隙部位拉力远远大于15mm缝隙部位拉力具体数值相差多少需要实际测试）1缝隙不易过小烘烤温度不同出现形变一侧热风吹拂充足，固化充分，减震胶强度比较高，对钢板拉力比较大，容易造成变形。
1采用炉温跟踪仪，出现凹坑的对左右对称部位进行炉温跟踪，验证左右侧炉温升温、降温曲线是否一致材料因素钢板因素钢板太薄或者刚性过低，容易造成变形1如可以，尽量采用高刚性钢板减震胶因素定伸强度过高，形变一定程度时拉力大，容易造成变形1采用柔软、弹性好的减震胶固化后材料有收缩或膨胀1调整配方，其与工艺匹配但不同车型、部位钢板缝隙变化不同，实验室无法模拟，只能现场试装，根据试装情况进行配方再调整第35页/共40页第三十五页，共40页减震减震(jin zhn)(jin zhn)胶使胶使用工艺用工艺我公司本次提供的减振胶/防震胶减振胶，粘稠度适中，吐出量大于100g/min粘度：流体在流动时剪切应力与剪切速率之比由于胶粘剂属于假塑性流体，转速、转子不同粘度则不同，且目前无统一国际标准，因此一般旋转粘度仅作为一个参考值目前汽车行业越来越多采用压流粘度（一般成为吐出量）作为参考标准压流粘度指在一定压力下胶粘剂通过(tnggu)标准孔径1分钟的重量一般压力通常采用汽车行业中通常的0.5MPa，孔径选择2mm施工要求基本同折边胶，推荐低于15采用辅助加热措施以保证生产节拍；涂胶后放置时间，减震胶曾根据奇瑞要求，模拟船运到巴西、俄罗斯在高温50、湿度100%条件下放置50天无问题；低温-40、50天无问题。
第36页/共40页第三十六页，共40页吐出量测试方法（模拟生吐出量测试方法（模拟生产产(shngchn)实际）实际） 图示为：吐出量测试方法示意图，将整支减振胶置于试验仪器上，气压调解到0.5MPa,出胶口直径定为2mm直径，测试1min后减震胶吐出量我公司目前正在进行采用软包装替代目前硬管包装工作，采用软包装优点： A:包装成本降低，可让利日产； B;减少包装管残存胶，减少浪费； C:摩擦阻力小，利于施工(sh gng)，包装容量大，减少更换包装时间，提高生产节拍； D:减少包装管等危险废弃物体积节省储运空间及处理费用第37页/共40页第三十七页，共40页减震胶减震胶4545加热变化加热变化(binhu)(binhu)曲线曲线 图示为：减振胶/防震胶如果冬季采用预加热施工时45加热条件下粘度变化，从数据及其他客户应用经验，加热15min后即可使用，累计加热时间最好不要超过(chogu)8小时备注：采用(ciyng)Bookfied DVII粘度计 7转子，10转/分，初始环境温度18第38页/共40页第三十八页，共40页减振胶最新进展减振胶最新进展低固化固化温度，与无铅电泳漆固化匹配，固化条件在160，10min。
提高环保，节省加热能源低硬度，高减振减振胶与各种车身钢板匹配、无拉坑变形等问题，减振效果非常优良无PVC型减振胶，与点焊密封胶通用，降低采购种类目前正在研发修补用减振胶，产品室温固化，用于因开裂或其他问题造成的缺胶问题我公司早已完成低硬度，低固化条件减振胶已成功(chnggng)替代XX同行产品，目前正在长城天津工厂批量应用，贵处批量产品也已提供等待试装第39页/共40页第三十九页，共40页感谢您的观看(gunkn)第40页/共40页第四十页，共40页。
