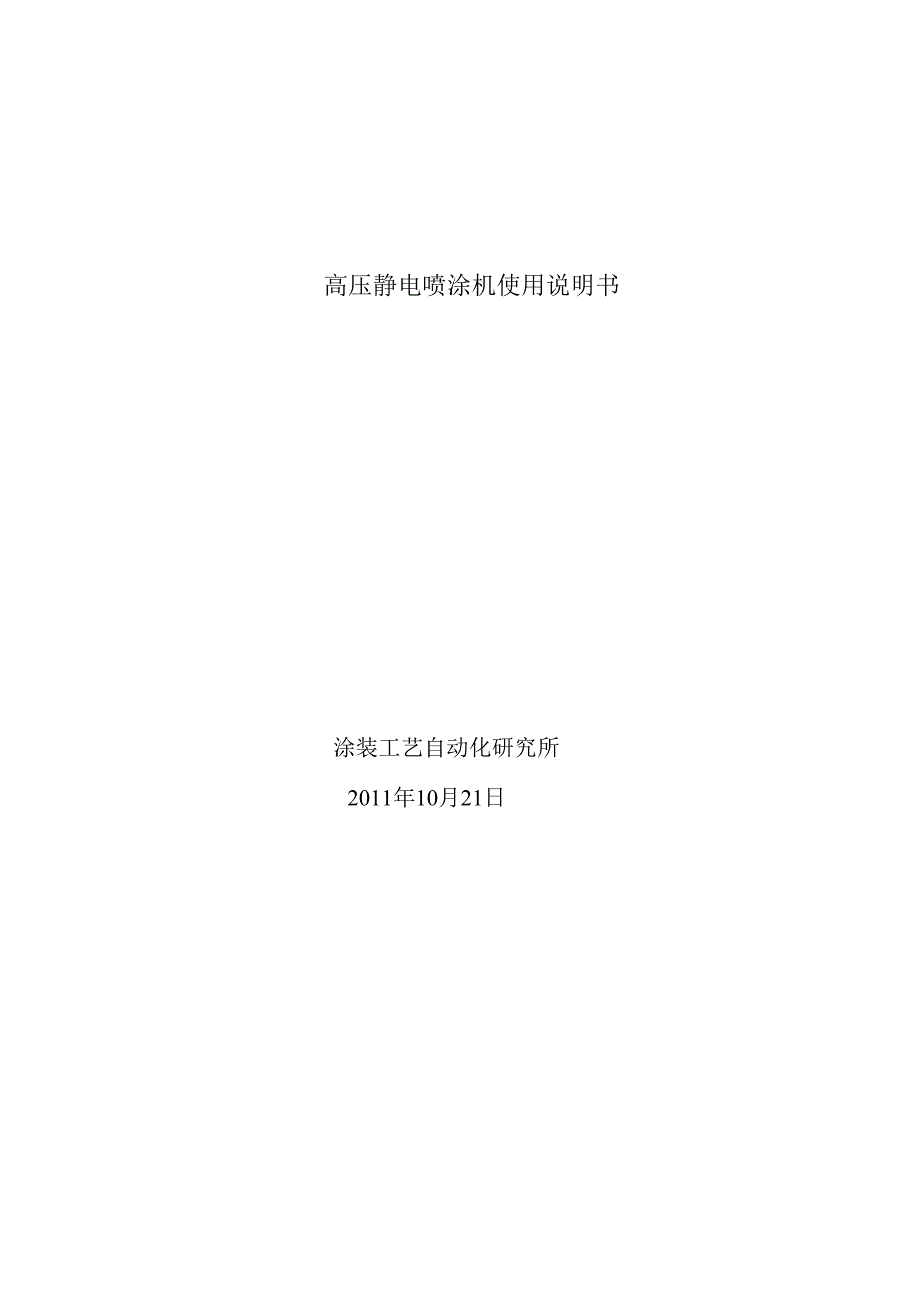

高压静电喷涂机使用说明书涂装工艺自动化研究所2011年10月21日一、 前言...........................................................................................A 1 -二、 安全事项 4 -三、 设备构造及特点 5 -四、 WSOF3-100FS静电粉末涂装机主要技术参数 10 -五、 设备的安装与调式 11 -六、 设备使用说明 15 -七、 热塑性、热固性粉末涂料技术指标 16 -八、 怎样选择粉末 18 -九、 常见故障及自检方法 19 -十、常用标识 20 -十一、售后服务 21 -附录:设备清单 21 -一、前言公司是具有雄厚实力和发展潜力的生产高压静电喷涂设备的厂家它创建于1996年， 经多年创新与实践，已经发展成为一家具有实力的专业电器设备有限公司公司拥有一批专 业的科研开发人员，重点发展高科技高压静电喷涂设备，生产工艺达到业内的领先水平，产 品畅销全国各地沈阳创宇电器设备有限公司实施严格的科学化管理，建立完善的生产、销 售、服务体系，并且拥有一套完整专业制造喷涂设备和管理模式，使设备的设计、制造、组 装、调试都能严格按照国际标准生产，成为信得过产品。
遵循以质量求生存，以科技求发展，以管理求效益，以服务求信誉的方针，做好每一套 设备公司设计人员在表面处理和喷涂工作方面拥有丰富的实践经验，可提供和设计各种喷 涂流水线设备和系统，并且采用美国摩托罗拉公司进口涂装设备为内核，使其成为性能优越、 稳定性强、功耗低、利用率高的设备，因此能为每个客户量身打造的信得过产品高压静电喷涂机系列已获得中国国家技术监督局型式批准证书高压静电喷涂机系列以 其产品齐全、结实耐用、使用简便、测温精度高、可靠性好及价格低、更符合人体工程学的 外形设计等特点得到好评二、安全事项1、粉末爆炸粉末涂料作为粉状物质，它的粒度比较细，在空气中达到一定的浓度以后，当存在引火源时容易引起粉尘爆炸见表一）涂装品种性能指标环氧粉末涂料丙烯酸粉末涂料着火灵敏度3.60.36爆炸激烈程度2.10.46爆炸性指数7.60.17着火温度530541最低着火能量/J （点火花引起）0.350.21最大爆炸压力/Mpa （在适当浓度卜）0.780.65（表一）以上数据表明，粉末涂料的着火温度比较高，只要在粉末涂料生产和涂料涂装过程中杜 绝各种电火花和火种的产生，着火问题是可以避免的解决方法，首先要在生产、涂装粉末过程中，将粉末浓度控制在最低爆炸极限浓度以下， 加强消除静电措施，所有设备都要接地；同时在涂装过程中要绝对防止电火花的发生。
例如： 喷枪和工作距离太近、接触短路等都可以发生爆炸，尤其是静电喷涂含有金属粉末的涂料时 更要注意2、高压静电安全本产品电压很高，电流很小对人体无伤害，但是会有明显的刺激作用，操作人员受到惊 吓会引起二次事故1） 使用时电压应当控制在9万V以下，超过这个电压会对人体健康不利另外短路 电流要控制在0.7mA以下2） 为了尽快消除静电荷，手工喷涂时，喷枪使用后要立即接触地面，及时释放残留电荷，同时人体与地面不要绝缘，及时消除人体上的电荷3） 被涂工件和喷枪口之间的距离不要太近，要保持10cm以上，防止短路产生火花三、设备构造及特点创宇静电喷涂机是创宇公司优秀技术专家多年的智慧结晶电路模块由本公司自行开 发，具有很强的整体性、机动性，可在220V+10%的情况下正常工作，输出电压0〜100KV 任意可调输出电压、电流指示采用具有高技术含量的数字显示表显示， 清晰、更直观1） 本产品科技含量较高，采用进口气压表显示，输出控制精度高，视感更佳、观察更且外观简明、操作1.前轮2.底盘3.加固柱4.粉桶5.静电发生器6.静电发生器底座7.扶手8.枪架9.立柱10.空气过滤器11.加固柱横带12.后轮简单、使用方便。
整体组成结构见（图一）喷涂机整体结构图（图一）（2）本产品喷枪采用先进的电晕放电式静电粉末喷枪它是由高压静电放生器、电晕放电 电极、喷束调节器、枪体、空气和粉末涂料管道等部分组成具有使用面广，适合所有 粉末涂料，对涂料品种适应性强、涂装效率高、涂模厚度容易控制等许多优点枪体结 构图（见图二）121.导流体2.串电阻3.喷口4.枪体5.后盖6.螺丝7.放电针8.粉管9.基座10.高压模块11.扳机12.电源座13 .接地装置枪体结构图（图二）（3）本产品供粉系统采用创宇公司自行研制的变异流化床式供粉装置，此装置由流化床粉 桶和供粉器组成，具有出粉量均匀、供粉箱容量大、供粉量控制精度高、换色方便、涂装 效果更加理想等优点供粉器构造（见图三），流化床粉桶（见图四）只 1.吸引管 2.空气喷射口 3.二次加速器 4.粉末喷射口 5.供粉器基体供粉器图（图三）CHUANG YUDIAN QICHUANG YULIAN QI流化床粉桶（图四）（4）本产品可移动性强创宇公司将整套设备放置与手扶推车上，便于移动轻巧枪身工作方便手扶推车结构图（见图五）1.前轮 2.底盘3.加固柱 4.静电发生器底座 5.扶手6.立柱7.加固柱横带8.空气过滤器 9.后轮手扶推车结构图（图五）（5）静电发生器静电发生器整体的主体部分，内部有高压电路控制系统、气动控制系统（见图六、图七）10 11 121.流化显示5.雾化显示9.电源开关2.流化控制6.雾化控制10.静电显示3. 出粉量显示7.静电调节（加）11、电源指示灯4. 出粉量控制8.静电调节（减）12、工作指示灯静电发生器〈正面〉（图六）1234 56 71.总电源插座2.接地线柱3.喷枪接口4.雾化调节输出5.粉量调节输出6.流化气动输出7.压缩输入口静电发生器〈背面〉（图七）、WSOF3-100FS 山高压静电发生器内带电设备电源电压220V+10%输入功率60W输出功率50W输出电压0〜24峰〜峰（AC）输出电流0.4〜0.6振荡频率18KHZ工作环境-5°C〜35°C静电喷枪内带电设备输入电压0〜25峰〜峰（AC）输出电压0〜100KV DC （负）工作电流50〜80uA短路电流150UA枪重量450g导线长4米WSOF2-100FS静电粉末涂装机（表二）五、设备的安装与调式3.喷枪插口 4.雾化调节输出5.粉量调节输出1.总电源插座 2.接地线6.流化气动输出 7.气动输入口 8.喷枪连接口 9.粉末接口 10.粉末喷射口11.雾化风口 12.加速器 13.电源插头整机组装图（图八）1. 安装（见图八）（1） 高压静电发生器和供粉桶的连接。
2） 将供粉桶的连接管连接到二次风孔上3） 高压静电发生器和喷枪（见图十）的连接4） 将喷枪上的连接线连接到枪控孔处5） 供粉器（见图九）和喷枪的连接6） 将供粉器上的供粉管连接到枪上7） 高压静电发生器和供粉器的连接8） 将供粉器上的气管与一次风连接9） 将气泵上的气管连接到油水分离器上再与总风孔相接上10） 将机器和工件接地1.吸粉管 2.接口3.机座 4.快速接头5. 加速器 6.雾化风口 7.粉末喷射口供粉器组装图（图九）1.导流体2.枪头前3.枪头中4.轴液体5.放电针6.基座8.枪体9.后盖10.螺丝11.扳机12.开头13 .枪线端子喷枪组装图（图十）2. 调试（1） 工作前检查事项A. 检查外连接部件是否正确B. 检查各旋钮是否恢复零值C. 检查接地是否良好（2） 调试A. 调整高压静电发生器的流化阀及供粉桶内粉末的流化程度B. 调整控制喷枪出粉量大小的阀门，要水平和垂直各喷一次，以达到精确效果C. 在喷不同工件时要调整枪头的导流体（枪头上的小喇叭物体）距离当工件较大时可 以将导流体向枪身方向移动，喷小件时移动方向相反（调整时一定要关电源5分钟以 上，否则容易触电D. 调整喷枪与工件的距离，过远或过近将对喷完工件的效果有影响。
六、设备使用说明本产品使用操作极为简单经过创宇公司技术专家的几年努力改进，将复杂的电路原理 用于简便的操作之中，使您操作更轻松操作步骤：1. 在操作前首先要检查各部分的连接和连接线路是否正常，一定注意机壳、工件的正常接地，以避免高压静电2. 电源指示启动，电源灯闪亮说明电源开关被启动，已进入运行状态3. 扭动气动电源开关把气动调节开关搬到下方，准备调节高压静电和气压4. 查看喷粉状态和高压静电强度，调节高压静电和气压直到满意为止操作须知：1. 保持室内良好的通风，工作现场要保持清洁2. 挂钩、夹具等要经常的清洗，以保证工件的接地良好3. 经常清理枪头、供粉泵、供粉管，以保证设备正常工作4. 对被涂工件要进行前处理（包括除锈、除油）以达到喷涂后的最佳效果七、热塑性、热固性粉末涂料技术指标1.聚乙烯粉末涂料聚乙烯粉末涂料是最早开发的粉末涂料它在热塑性粉末涂料中，产量最大，用途最广其涂膜优点有：耐水性、耐化学物性能优良、电绝缘性能好、拉伸强度、柔韧性、耐冲击性优良等2.聚丙烯粉末涂料聚丙烯粉末涂料是结晶形成的没有极性，并且具有韧性强、耐化学药品和耐溶性能好、涂布面积大等特点但是聚丙烯粉末涂料并不活泼，附着力高。
一般与附着力好的树脂和用3. 环氧粉末涂料环氧粉末涂料是最早的热固性粉末涂料，用途广，品种最多但是岁随着聚酯环氧粉末 涂料的价格和性能等方面优势，环氧粉末涂料的许多用途都被聚酯环氧粉末所取代这 种涂料的防腐性能最好，户外性能优良4. 聚酯环氧粉末涂料聚酯环氧粉末涂料实际上是以环氧树脂为固化剂的聚酯粉末涂料当今用量最多，用途最广，以逐渐代替环氧粉末涂料，为当今世界的主流涂料如图:测试项目聚乙烯聚丙烯环氧聚酯环氧外观平整光滑允许有轻微橘皮平整光滑，无气泡针孔平整光滑允许有轻微橘皮平整光滑允许有轻微橘皮60°光泽/%10〜8010〜80N85高光N85高光冲击强度/ （N - cm）N490N490N490N490柔韧性/mmW2W1W2W2附着力/级1100铅笔硬度N2BN2BN2HN2H耐低温性（-50°C, 8h）无变化无变化无变化无变化耐浓盐酸（常温240h）无变化无变化无变化无变化耐20%氨水（常温240h）无变化无变化无变化无变化耐20%硝酸（常温240h）无变化无变化无变化无变化耐95%乙酸（常温240h）无变化无变化无变化无变化八、怎样选择粉末每一个喷涂厂所用最多的材料就是各种粉末。
怎样选择一种品质佳的粉末，对每一个喷 涂厂都是很重要的现在每一个城市都有几个粉末制造厂家（粉末供大与求）各个粉末厂 的制粉设备，制粉原料，人员素质，粉末配方有所不同制造出来的粉末质量差异较大这 些不同质量的粉末，喷涂后的工件不用专门仪器测量各种理化指标，只用眼睛观测工件表面 涂层效果差异很小（假如喷涂后用眼睛直接观察到表面涂层质量不一样，那么各喷涂厂家就 不会选择质量差的粉末）就是因为用 不同质量的粉末喷涂的工件表面涂层无明显差别，所 以质量较差的粉末也能在市场占有一席之地所谓质量不同除理化指标有差别（例如：耐腐 蚀性、耐冲击性、抗磨性，附着性能等），最明显的差别就是每公斤粉末能喷涂多少面积（一 般每公斤粉末可喷涂6-9平方米），所以喷涂厂选择粉末时，不但要看价格，更重要的是每 公斤粉末所喷涂的面积九、常见故障及自检方法如图：常见故障自检方法开机后电源指示灯不亮1.电源线短路2.220伏插座无电源3. 电源保险丝断（1A）4. 电源开关坏5. 静电设备内部损坏工件不上粉1.枪头与枪筒对位关系不正确（电源灯亮，出粉正常）2. 静电喷枪与设备连线短路3. 高压输出旋钮调的过小4. 静电喷涂机内部损坏，各种输出指示没有或者很小5. 静电喷枪损坏，输出指示很低，枪放电针靠近工件时，电平指示回减很少不出粉（电源指示灯亮）1. 气压过高（正常气压0-9MPa）2. 供粉器、吸粉管3. 喷涂机内部故障不出粉（电源指示灯不亮）1.气路管路接法错误（详见图八）或出粉量很小2. 相关调压阀没有打开3. 电磁阀保险丝断4. 静电枪与喷涂机之间联络断5. 气动元件故障6. 供粉泵白色出粉芯安装位置不对7. 静电枪开关坏8. 喷涂机故障十、常用标识如图:0 N开1接地线OFF关LfJ喷枪日雾化显示EE)气动输入回流化显示lol出粉量显示卜一、售后服务如果公司的产品出现质量问题或您需要对产品维修、更新请与我公司联系。
附录：设备清单类别名称备注随机文件1.使用说明书一本产品成套性1.静电喷涂机附属设施：静电喷枪连线供粉管供粉泵供粉箱手推车各用户定货不同，随机配套不等，见合同清单备注：随公司设备不断更新，如有局部不符合说明要求，不另行通知。
