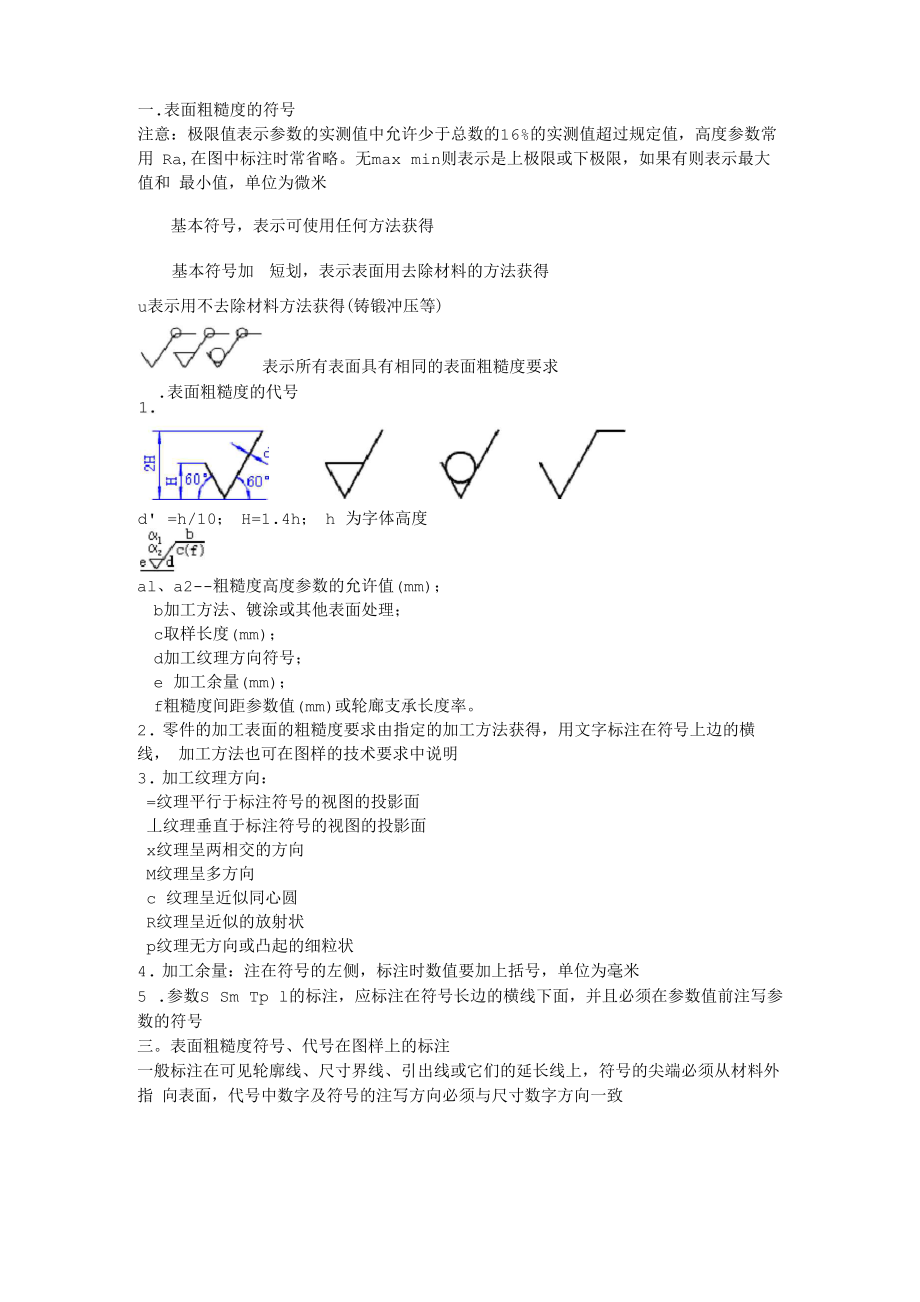

一.表面粗糙度的符号注意：极限值表示参数的实测值中允许少于总数的16%的实测值超过规定值，高度参数常用 Ra,在图中标注时常省略无max min则表示是上极限或下极限，如果有则表示最大值和 最小值，单位为微米基本符号，表示可使用任何方法获得基本符号加短划，表示表面用去除材料的方法获得u表示用不去除材料方法获得(铸锻冲压等)表示所有表面具有相同的表面粗糙度要求.表面粗糙度的代号d' =h/10； H=1.4h； h 为字体高度al、a2--粗糙度高度参数的允许值(mm)；b加工方法、镀涂或其他表面处理；c取样长度(mm)；d加工纹理方向符号；e 加工余量(mm)；f粗糙度间距参数值(mm)或轮廊支承长度率2. 零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线， 加工方法也可在图样的技术要求中说明3. 加工纹理方向：=纹理平行于标注符号的视图的投影面丄纹理垂直于标注符号的视图的投影面x纹理呈两相交的方向M纹理呈多方向c 纹理呈近似同心圆R纹理呈近似的放射状p纹理无方向或凸起的细粒状4. 加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5 .参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参 数的符号三。
表面粗糙度符号、代号在图样上的标注一般标注在可见轮廓线、尺寸界线、引出线或它们的延长线上，符号的尖端必须从材料外指 向表面，代号中数字及符号的注写方向必须与尺寸数字方向一致标准规定在同一图样上，每一表面一般只标注一次当零件的大部分表面具有相同的表面粗 糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注'其余〃两字 当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注4 当地位狭小不使标注时.可引出标注；细线相连的不连 续同一表面•只要标注5 零件所在表面具有相同的表面粗糙度要求，在右上角统 一标注代号6 简化注法；为了简化标注方法，或标注位置受到限制时.可以标注简化代号，但必须在标题 栏附近说明这些简化代号的 意义省略注法当仅有同一种表而粗糙度 的去除材料加工的在面.以 及不会除材料的表面时，可 采用省略注法，但必须在标 题附近说明这些省略代号的 意义9 连续表面只注一次10 同一表面具有不同的表面和粗糙度要求时，须用细实线 画出其分界线.并注出相应 的表面粗糙度代号和尺寸1112中心孔的工作表面，键槽 的工作面.倒角、圆角的表 面粗糙度代号，可以简化标 注齿轮、渐开线花键的工作表 面没画出齿形时.表面粗糙 度代号注在分度线上13 螺纹没画出牙型时.表面粗 糙度代号注在尺寸线或引出 线上14 需要将零件局部热处理或局 部涂（镀）时，应用粗点划 线画出其范围并非标注相应 的尺寸，也可将其要求并写 在面粗糙度符号内。
