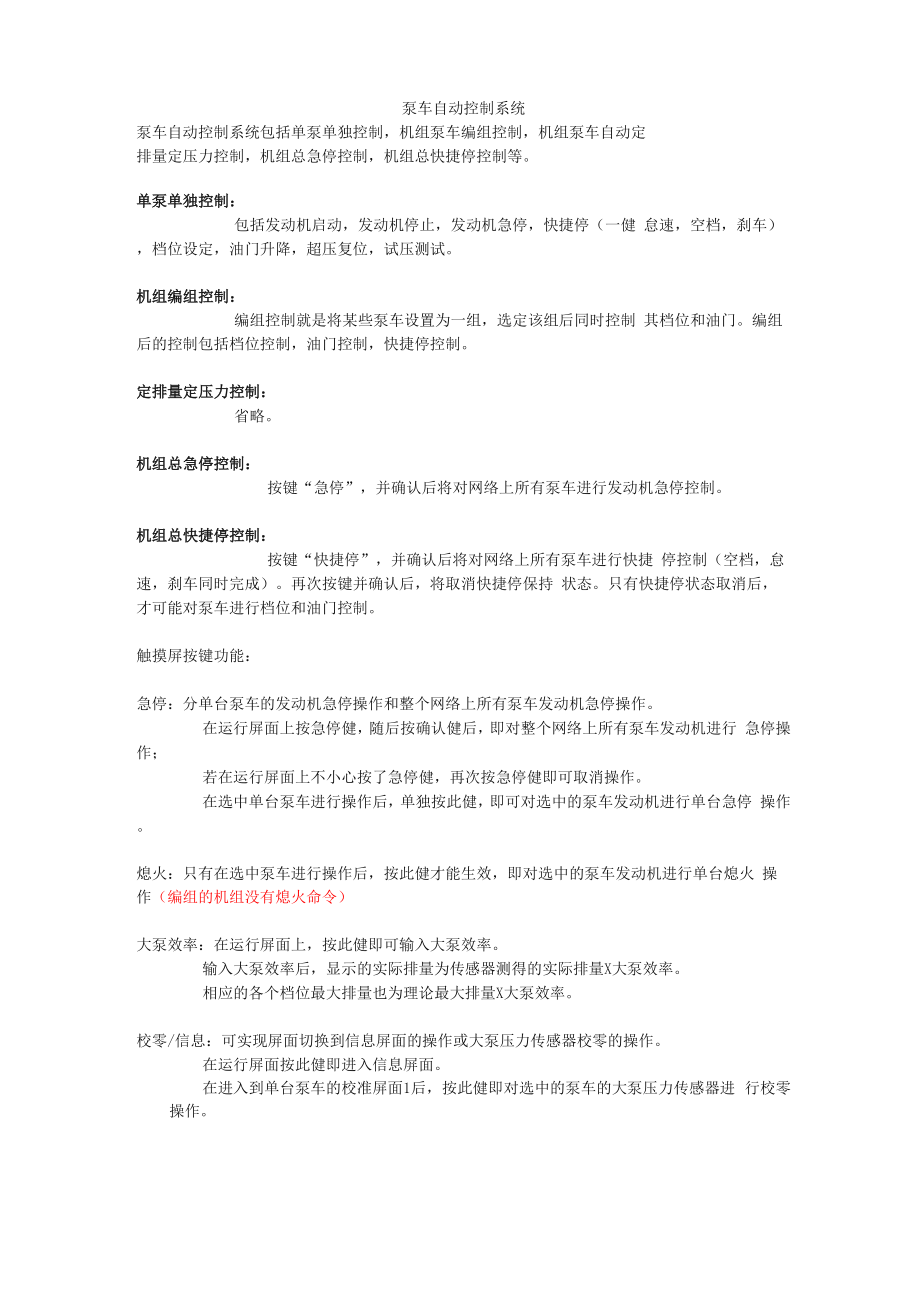

泵车自动控制系统泵车自动控制系统包括单泵单独控制，机组泵车编组控制，机组泵车自动定排量定压力控制，机组总急停控制，机组总快捷停控制等单泵单独控制：包括发动机启动，发动机停止，发动机急停，快捷停（一健 怠速，空档，刹车），档位设定，油门升降，超压复位，试压测试机组编组控制：编组控制就是将某些泵车设置为一组，选定该组后同时控制 其档位和油门编组后的控制包括档位控制，油门控制，快捷停控制定排量定压力控制：省略机组总急停控制：按键“急停”，并确认后将对网络上所有泵车进行发动机急停控制机组总快捷停控制：按键“快捷停”，并确认后将对网络上所有泵车进行快捷 停控制（空档，怠速，刹车同时完成）再次按键并确认后，将取消快捷停保持 状态只有快捷停状态取消后，才可能对泵车进行档位和油门控制触摸屏按键功能：急停：分单台泵车的发动机急停操作和整个网络上所有泵车发动机急停操作在运行屏面上按急停健，随后按确认健后，即对整个网络上所有泵车发动机进行 急停操作；若在运行屏面上不小心按了急停健，再次按急停健即可取消操作在选中单台泵车进行操作后，单独按此健，即可对选中的泵车发动机进行单台急停 操作熄火：只有在选中泵车进行操作后，按此健才能生效，即对选中的泵车发动机进行单台熄火 操作（编组的机组没有熄火命令）大泵效率：在运行屏面上，按此健即可输入大泵效率。
输入大泵效率后，显示的实际排量为传感器测得的实际排量X大泵效率相应的各个档位最大排量也为理论最大排量X大泵效率校零/信息：可实现屏面切换到信息屏面的操作或大泵压力传感器校零的操作在运行屏面按此健即进入信息屏面在进入到单台泵车的校准屏面1后，按此健即对选中的泵车的大泵压力传感器进 行校零操作校满/运行：可实现屏面切换操作或大泵压力传感器校满操作在信息屏面上按此健即进入到中文运行屏面，在中文运行屏面上按此健即进入英文运行屏面；在英文运行屏面上按此健进入中文运行屏面在进入到单台泵车校准屏面1后，按此健即对选中泵车的大泵压力传感器进行校 满操作试压/仪表：可实现屏面切换或试压操作在选中单台泵车后，按此健，即对选中的单台泵车进行试压操作；在运行界面按此健，即对仪表车内手动控制油门进行设置组一：在运行屏面上按此健，即选中组一进行操作在没有泵车设为此组内，此健无效组二、组三、组四，功能同组一模式选择：在运行屏面上按此健，输入的模式功能对整个网络上所有泵车生效；但在自动作业已经运行开始后，输入的手动模式只对设置为手动模式的泵车生效;在选中单台泵车后，按此健输入的模式功能只对单台泵车生效复位：选中某台泵车后，按此健，即对该台泵车进行超压复位操作。
开始/启动：自动作业（定排量定压力）开始按键或单台车发动机启动在运行屏面上按此健，对应的功能为自动作业开始；在选中某台泵车后按此健，对应的功能为选中泵车的发动机启动功能设/选压力：设定整个机组超压保护值功能在运行屏面上按此健，对应功能为设定整个机组的超压保护值快捷停：所谓快捷停是指发动机回怠速，传动箱空档，刹车状态分整个机组的快捷停功能或单泵车的快捷停功能或组的快捷停功能在运行屏面上按此健，选择确认后，即对整个机组所有泵车进行快捷停操作；若在运行屏面上不小心按到此健，再次按快捷停，可取消此操作选择单泵车操作后，按此健，即执行单台泵车快捷停操作选择某组操作后，按此健，即执行整个组内泵车快捷停操作此外快捷停操作为保持的按键，在按键泵车执行快捷停功能后，可看到相应泵车 显示档位值变为”B”，并闪烁，在此状态下，泵车不能执行换档或油门升降操作再次按键， 可取消快捷停状态另外单泵车的快捷停，组快捷停和总个机组的快捷停相互切换，如按键总快捷停后，网络上 所有泵车快捷停；若此时再按总机组快捷停并确认后，所有泵车取消快捷停状态但也可选择其中某台泵车， 将其单独取消快捷停，也可选择某组，将改组内泵车取消快捷停状态。
档位设定：分组的档位设定或单泵车档位设定选中单台泵车后，按此健即可对单台泵车进行档位控制；选中某组进行操作后，按此健即可对此组内泵车进行档位设定在泵车设为自动定排量定压力后，不能执行此操作油门升：分组油门升或单泵油门升功能选中单台泵车，按此健即对单台泵车进行油门升控制； 选中某组按此健，即可对此组内泵车进行油门升控制 在泵车设为自动定排量定压力后，不能执行此操作油门降：分组油门降或单泵油门降功能选中单台泵车，按此健即对单台泵车进行油门降控制； 选中某组按此健，即可对此组内泵车进行油门降控制 在泵车设为自动定排量定压力后，不能执行此操作确认：为退出屏面的操作或某些按键功能确认操作1#操作：在运行屏面，按此健即表示选中第1台泵车进行操作，再次按此健到选中泵车的校准屏面1，再次按键即到选中泵车的校准屏面22 — 10#操作：与1#操作类似1#运行：在运行屏面上按此健即切换到1#泵车的单泵运行屏面在1#泵车的单泵运行屏面上按此健再次切换到运行屏面2-10#运行：与1#运行类似触摸屏屏面说明：信息屏面：信息屏面是系统的初始屏面，该屏面显示控制软件的零件号与版本号信息 网络建立也在此屏面，暂时不做主运行屏面：该屏面显示各重要作业参数值和设定值以及各种警告或信息提示，并显示井口 数据的曲线。
在中文屏面上的操作均为中文公制，在英文屏面上的操作均为英文英制；单泵运行屏面：该屏面显示当前泵的详细参数值和警告提示，并显示当前大泵排量和大泵压 力的曲线从英文主运行屏面按对应健到英文的单泵主运行屏面，在中文主运行屏面上按对应 的健到中文的单泵主运行屏面校准屏面1 :该屏面包括试压时间设置，大泵压力校准，大泵排量校准，发动机和大泵的 系统参数设置以及油门控制的设置；从英文主运行屏面按对应健到英文的单泵校准屏面1，在中文主运行屏面上按对应的健到中 文的单泵校准屏面1包括共10个泵车的单泵校准屏面1校准屏面2：该屏面包括传动箱油温校准，传动箱油压校准，大泵油温校准，大泵油压校准， 传动箱高油温报警值设定、低油压报警值设定，大泵高油温报警值设定、低油压报警值设定， 发动机高水报警值设定、低油压报警值设定，以及泵车牌号和大泵柱塞尺寸设定从英文主运行屏面按对应健到英文的单泵校准屏面 2，在中文主运行屏面上按对应的健到中 文的单泵校准屏面2包括共10个泵车的单泵校准屏面2各个屏面内的主要内容：信息屏面：此屏面是系统的初始页面，计算机通电后即进入此屏面信息屏面显示软件名称、软件零件号与版本号及整个机组的网络连接情况，在此屏面上按“校满/运行”键进入中文主屏面；在信息屏面上按“急停”键出现“确定要退出应用程序”的提示屏面，重按“急停”键取消后退出返回到信息屏面，按“确认”键退出应用程序进入到人机界面的系统屏面。
网络建立也在此屏面，网络建立省略运行屏面：泵车号显示：对应各台车牌号，对应的泵车号可在校准屏面2上修改在选中该台泵车后，背景变为蓝色，并闪烁随后可对该台泵车进行单独操作在该台泵车不能与网络上其他设备通讯时，会出现提示泵车模式显示：每台泵车的模式共有6种：0，即为该台泵车设置为手动，设置为0后该显示处为空白；1，1，即为该台泵车设置为组1，设置为1后该显示处为“ 1 ”；2，2,即为该台泵车设置为组2,设置为2后该显示处为“ 2 ”；3，3,即为该台泵车设置为组3,设置为3后该显示处为“ 3 ”；4，4,即为该台泵车设置为组4,设置为4后该显示处为“ 4 ”；5，5,即为该台泵车设置为自动定排量定压力控制，设置为5后该显示处为“ *”；6, 6,即为该台泵车设置为自动定排量定排量控制，设置为6后该显示处为“ *”； 发动机转速：显示该台泵车的发动机转速在对该泵车发动机进行启动，熄火和急停操作时，会分别给出启动，停止，急停的 提示发动机转速左上角的数据为设定的发动机转速发动机左边的绿色柱状图为发动机油位值，在超设定低油位报警后，变为红色，提 示用户大泵压力显示：包括大泵实际压力（绿色柱状），大泵设定压力（在设置为自动定排量压力控制时）（黄色柱状），大泵档位压力最高值（红色柱状）。
在该泵超保护压力后，实际压力值显示处背景变为红色，字体变为白色，并闪烁在超目前档位最大压力后，大泵档位压力最高值的红色柱状也会闪烁大泵排量显示：包括大泵实际排量（绿色柱状），大泵设定排量（在设置为自动定排量定压力控制时）（黄色柱状），大泵档位排量最高值（红色柱状）大泵排量左上角的数据为大泵排量累积量现在修改在瞬时排量之上）传动箱锁定提示：提示传动箱是否处于锁定状态在进行换档操作时，若传动箱处于锁定状态，会进行强制解锁，强制解锁时会显示 开锁的状态并闪烁目前的传动箱没有用到此功能）泵车报警状态提示：在有报警时，会变为红色，并闪烁报警包括大泵报警，传动箱报警，发动机报警以及大泵和传动箱的温度或压力传感 器损坏报警大泵运行状态提示：（仅针对自动设定模式），蓝色表示该泵正在运行红色表示该泵停止运行当前档位显示：显示当前传动箱的档位设定档位显示：设定的需要的档位显示当前泵通讯状态：（最终使用很少，使用是否取消）设定排量：在该机组内有泵车设置为自动定排量压力控制时，可输入设定排量设定排量下方的显示数字为，该机组内所有泵的所处档位的排量的范围（针对自动定排量）设定压力：在该机组内有泵车设定为自动定排量定压力控制时，可输入设定压力。
设定时间间隔：为自动定排量定压力，在设定档位高于实际档位时，下一台泵车档位开始上升与上 一台泵车档位升至设定档位的时间间隔（针对自动模式） 车组排量：目前运行的泵车的实际瞬时排量和井口排量：包括井口排量瞬时值和井口排量累计值为仪表车采集的井口数据大泵效率：所有泵车设定的大泵效率井口压力：井口采集的压力和设定的机组压力保护值井口密度：曲线显示：显示大泵压力，井口压力，井口密度，井口排量的曲线大泵压力，在每台泵车显 示器上显示为每台泵车的大泵压力;在仪表车和遥控箱上显示为任意挂档的泵车大泵压 力实际只有两条曲线显示 大泵压力）单泵运行屏面：此屏面上只是数据监控，没有泵车的控制发动机水温：与各泵校准屏面1和校准屏面2上显示的一致但超过设定的最高水温后（在各泵校准屏面2上设置），显示数据背景变为红色并 闪烁对应的报警信号也变为红色发动机油压：与各泵校准屏面1和校准屏面2上显示的一致但低于设定的最低油压后（在各 泵校准屏面2上设置），显示数据背景变为红色并闪烁对应的报警信号也变为红色传动箱油温：与各泵校准屏面1和校准屏面2上显示的一致但超过设定的最高油温后（在各 泵校准屏面2上设置），显示数据背景变为红色并闪烁。
对应的报警信号也变为红色传动箱油压：与各泵校准屏面1和校准屏面2上显示的一致但低于设定的最低油压后（在各 泵校准屏面2上设置），显示数据背景变为红色并闪烁对应的报警信号也变为红色大泵油温：与各泵校准屏面1和校准屏面2上显示的一致但超过设定的最高油温后（在各 泵校准屏面2上设置），显示数据背景变为红色并闪烁对应的报警信号也变为红色大泵油压：与各泵校准屏面1和校准屏面2上显示的一致但低于设定的最低油压后（在各 泵校准屏面2上设置），显示数据背景变为红色并闪烁对应的报警信号也变为红色发动机转速：显示各泵发动机转速，在对该泵进行发动机启动，停止，急停操作时会有提示与 运行屏面上各泵显示的转速一致大泵排量：包括各泵实际排量，设定排量（该泵设置为自动定排量定压力时），目前档位最高 排量与运行屏面上各泵显示的排量一致大泵压力：包括各泵实际压力，设定压力（该泵设置为自动定排量定压力时），目前档位最高 压力与运行屏面上各泵显示的压力一致设定排量：与运行屏面上设定排量一致设定压力：与运行屏面上设定压力一致井口排量：与运行屏面上和校准屏面上显示的一致井口压力：与运行屏面上和校准屏面上显示的一致油门控制值：在手动或自动调节油门时，显示的油门控制值。
风扇控制电压：显示为控制风扇的电压已经去掉） 曲线显示：显示的为当前大泵排量和大泵压力的曲线报警信号：当正常时为绿色框框，出现异常时显示为红色框框或显示为红色框框并闪烁，显示 为红色框框为测量值超设定值；显示为红色框框并闪烁表示对应的测量传感器损坏其 中报警值的设定在各泵校准屏面2上设定状态提示：当前泵传动箱锁定（目前传动箱不需要）；当前泵作业运行提示；当前泵所处档 位校准屏面1:大泵压力：显示的当前大泵实际压力与运行屏面上该泵显示的一致显示当前大泵压力传感器传送过来的实际电流，此显示值与校准无关大泵压力校准即在该屏面上校准方法为，先设置好“压力传感器量程”，在压力传感器检测到最小压力时，按键“零刻度校准”，可看到显示的实际压力变为0；按键“满刻度”校准，可看到当前压力电流将变为20mA左右，显示的实际压力变 为设置的“压力传感器量程”左右在按键“满刻度”校准后，若显示的电流值不变，不是20mA左右，则需要查看接 线是否正确只有显示的电流值在20mA左右，才表示满刻度校准完成，否则需要重新 校准大泵排量：显示大泵实际排量与运行屏面上该泵显示的一致显示当前大泵排量实测的频率 值，此显示值与校准无关。
大泵排量校准在此屏面上，输入正确的“排量校正因子”即 可井口数据：显示为井口排量和井口压力与运行屏面上显示的一致发动机数据：包括发动机转速（与运行屏面上显示一致），发动机水温和发动机油压数据为直 接从发动机的ECM上直接取到的数据状态显示：发动机，传动箱，大泵的报警信号与该泵单泵运行屏面上显示的一致试压档位保持时间：为大泵测试时保持为1档的时间换档间隔时间：为自动定排量或自动定压力时从上一档到下一档或从下一档到上一档的时间间隔在不需要用此功能时，可将时间间隔设为0压力极限值：为该泵车设置的保护值作业过程中，该泵在此输入值和机组设定的压力保护值中 取数值较小的一个压力传感器量程：为压力传感器设定的最大压力值排量校正因子：为大泵排量传感器设定的校正因子油门设置参数：怠速到闭锁幅度：在发动机转速低于闭锁时的调节幅度闭锁后调节幅度：发动机转速高于闭锁时的调节幅度非超压降幅度：在换档时油门过高需要降油门时，对应油门调节幅度超压降幅度：超档位压力极限值降油门时，对应油门调节幅度发动机怠速转速：油门最低控制转速：手动调节时的最低油门控制转速油门最高控制转速：手动调节时的最高油门控制转速表格参数输入此表格内的参数大泵和发动机的系统参数。
作业设置正确后，不需要修改单泵校准屏面2：校准屏面1上和校准屏面2上显示的数据一致大泵压力，大泵排量，井口数据，发动机数据见校准屏面1上说明大泵油温：显示大泵油温和大泵油温传感器实测的电压大泵油温的校准和报警值也在该屏面上设置大泵油压：显示大泵油压和大泵油压传感器实测的电压大泵油压的校准和报警值也在该屏面上设置传动箱油温：显示传动箱油温传动箱油压：显示传动箱油压液压油温：显示为液压油温和液压油温传感器实测的电压参数输入传感器的校准和报警值的设定泵参数设置：泵车牌号恢复到出厂设置：在需要恢复到出厂设置时，按此健，根据提示确认后，校准1和校 准2屏面上的所有修改参数（除车牌号外）将恢复到出厂设置精品文档欢迎您的下载,资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
