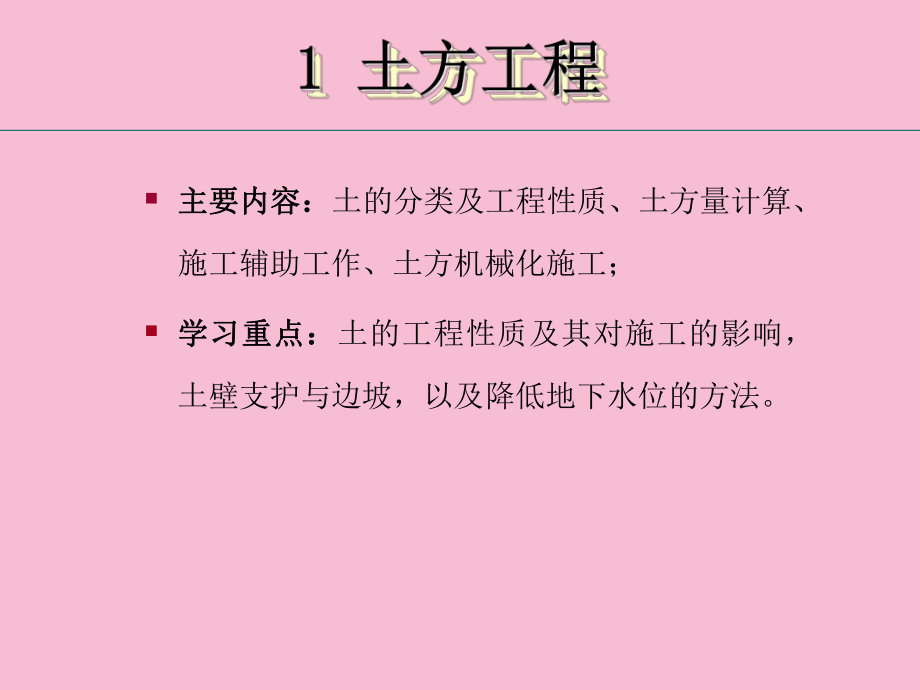

主要内容：主要内容：土的分类及工程性质、土方量计算、施工辅助工作、土方机械化施工；学习重点：学习重点：土的工程性质及其对施工的影响，土壁支护与边坡，以及降低地下水位的方法学习要求学习要求:v 了解土的分类和现场鉴别土的种类；v 掌握基坑(槽)、场地平整土石方工程量的计算方法；v 了解土壁塌方和发生流砂现象的原因及防止方法；v 熟悉常用土方施工机械的特点、性能、适用范围及提高生产率的方法；本章内容本章内容 1.1 概述概述 1.2 土方与土方量计算土方与土方量计算 1.3 施工准备与辅助工作施工准备与辅助工作 1.5 土方填筑与压实土方填筑与压实 1.4 土方机械化施工土方机械化施工 按土开挖的难易程度将土分为：松软土、普通土、坚土、砂砾坚土、软石、次坚石、坚石、特坚硬石等八类松土和普通土可直接用铁锹开挖，或用铲运机、推土机、挖土机施工；坚土、砂砾坚土和软石要用镐、撬棍开挖，或预先松土，部分用爆破的方法施工；次坚石、坚石和特坚硬石一般要用爆破方法施工1 1.1.1.1.1 土的分类与鉴别土的分类与鉴别 土的分类 土 的 名 称 可松性系数 现场鉴别方法 KSKs一类土(松软土)砂，亚砂土，冲积砂土层，种植土，泥炭(淤泥)1.081.17 1.011.03 能用锹、锄头挖掘 二类土(普通土)亚粘土，潮湿的黄土，夹有碎石、卵石的砂，种植土，填筑土及亚砂土 1.141.28 1.021.05 用锹、锄头挖掘，少许用镐翻松 三类土(坚土)软及中等密实粘土，重亚粘土，粗砾石，干黄土及含碎石、卵石的黄土、亚粘土，压实的填筑土 1.241.30 1.041.07 要用镐，少许用锹、锄头挖掘，部分用撬棍 四类土(砂砾坚土)重粘土及含碎石、卵石的粘土，粗卵石，密实的黄土，天然级配砂石，软泥灰岩及蛋白石 1.261.32 1.061.09 整个用镐、撬棍，然后用锹挖掘，部分用楔子及大锤 土的分类 土 的 名 称 可松性系数 现场鉴别方法 KSKs五类土(软石)硬石炭纪粘土，中等密实的页岩、泥灰岩、白垩土，胶结不紧的砾岩，软的石炭岩 1.301.45 1.101.20 用镐或撬棍、大锤挖掘，部分使用爆破方法 六类土(次坚石)泥岩，砂岩，砾岩，坚实的页岩，泥灰岩，密实的石灰岩，风化花岗岩，片麻岩 1.301.45 1.101.20 用爆破方法开挖,部分用风镐 七类土(坚石)大理岩，辉绿岩，玢岩，粗、中粒花岗岩，坚实的白云岩、砂岩、砾岩、片麻岩、石灰岩，风化痕迹的安山岩、玄武岩 1.301.45 1.101.20 用爆破方法开挖 八类土(特坚硬石)安山岩，玄武岩，花岗片麻岩，坚实的细粒花岗岩、闪长岩、石英岩、辉长岩、辉绿岩、玢岩 1.451.50 1.201.30 用爆破方法开挖 1.1.2 1.1.2 土的工程性质土的工程性质 1.1.2.1 1.1.2.1 土的含水量土的含水量-100%100%wsmmmWmm干湿干式中：m湿含水状态土的质量，kg；m干烘干后土的质量，kg；mW 土中水的质量，kg；mS固体颗粒的质量，kg。
土的含水量随气候条件、雨雪和地下水的影响而变化，对土方边坡的稳定性及填方密实程度有直接的影响1.1)土中水的质量与固体颗粒质量之比的百分率1.1.2.2 1.1.2.2 土的天然密度和干密度土的天然密度和干密度mV式中土的天然密度；m 土的总质量；V 土的体积土的天然密度土的天然密度在天然状态下，单位体积土的质量它与土的密实程度和含水量有关sdmV式中d土的干密度；mS 固体颗粒质量；V 土的体积在一定程度上，土的干密度反映了土的颗粒排列紧密程度土的干密度愈大，表示土愈密实土的密实程度主要通过检验填方土的干密度和含水量来控制土的固体颗粒质量与总体积的比值，用下式表示：干密度干密度1.1.2.3 1.1.2.3 土的可松性系数土的可松性系数 土的可松性：土的可松性：天然土经开挖后，其体积因松散而增加，虽经振动夯实，仍然不能完全复原，土的这种性质称为土的可松性21sVKV31sVKV式中 KS、KS土的最初、最终可松性系数；V1土在天然状态下的体积；V2土挖出后在松散状态下的体积；V3土经压(夯)实后的体积可松性系数：可松性系数：（1）土的最初可松性系数KS是计算车辆装运土方体积及挖土机械的主要参数；（2）土的最终可松性系数是计算填方所需挖土工程量的主要参数1.1.2.4 1.1.2.4 土的渗透性土的渗透性土的渗透性土的渗透性：指土体被水透过的性质。
土的渗透性用渗透系数表示指土体被水透过的性质土的渗透性用渗透系数表示渗透系数：渗透系数：表示单位时间内水穿透土层的能力，以表示单位时间内水穿透土层的能力，以m/d表示；它同土表示；它同土的颗粒级配、密实程度等有关，是人工降低地下水位及选择的颗粒级配、密实程度等有关，是人工降低地下水位及选择各类井点的主要参数各类井点的主要参数土的名称 渗透系数(m/d)土的名称渗透系数(m/d)粘土 0.005 中砂 5.0020.00 亚 粘 土 0.0050.10 均质中砂 3550 轻亚粘土 0.100.50 粗砂 2050 黄土 0.250.50 圆 砾 石 50100 粉砂 0.501.00 卵石 100500 细砂 1.005.00 土的渗透系数参考表 1 1.2.1.2.1 基坑与基槽土方量计算基坑与基槽土方量计算 基坑土方量基坑土方量可按立体几何中拟柱体(由两个平行的平面作底的一种多面体)体积公式计算102(4)6HVAAA式中 H 基坑深度；A1、A2基坑上、下底的面积；A0 基坑中截面的面积基槽土方量基槽土方量计算可沿长度方向分段计算：1102(4)6LVAAA式中V1第一段的土方量；L1 第一段的长度。
将各段土方量相加即得将各段土方量相加即得总土方量总土方量：12nVVVV1 1.2.2.2.2 场地平整土方计算场地平整土方计算 对于在地形起伏的山区、丘陵地带修建较大厂房、体育场、车站等占地广阔工程的平整场地，主要是削凸填凹，移挖方作填方，将自然地面改造平整为场地设计要求的平面场地挖填土方量计算有方格网法和横截面法两种横截面法是将要计算的场地划分成若干横截面后，用横截面计算公式逐段计算，最后将逐段计算结果汇总横截面法计算精度较低，可用于地形起伏变化较大地区对于地形较平坦地区，一般采用方格网法方格网法计算场地平整土方量方格网法计算场地平整土方量(1)读识方格网图 方格网图由设计单位(一般在1/500的地形图上)将场地划分为边长a=1040m的若干方格，与测量的纵横坐标相对应，在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn)，如图所示如图所示2)计算场地各个角点的施工高度 施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度各方格角点的施工高度按下式计算：nnhHH式中 hn角点施工高度即填挖高度(以“+”为填，“-”为 挖)；n 方格的角点编号(自然数列1，2，3，n)。
1.9）(3)计算“零点”位置，确定零线 方格边线一端施工高程为“+”，若另一端为“-”，则沿其边线必然有一不挖不填的点，即为“零点”零点位置按下式计算：1112ahXhh2212ahXhh式中 x1、x2角点至零点的距离；h1、h2相邻两角点的施工高度(均用绝对值)；a方格网的边长1.10）(4)计算方格土方工程量 按方格底面积图形和表表1.1.1 1所列计算公式，逐格计算每个方格内的挖方量或填方量5)边坡土方量计算 场地的挖方区和填方区的边沿都需要做成边坡，以保证挖方土壁和填方区的稳定边坡的土方量可以划分成两种近似的几何形体进行计算，一种为三角棱锥体(图图1.61.6中、)，另一种为三角棱柱体(图图1.61.6中)表1.1 常用方格网点计算公式 项 目图 式计算公式一点填方或挖方(三角形)两点填方或挖方(梯形)三点填方或挖方(五角形)四点填方或挖方(正方形)32312366hbchVbca hV当b=a=c时，=1324()()248()()248hbcaVabc hhhdeaVade hh22123()25()25hbcVahhhbca221234()44aaVhhhhhA三角棱锥体边坡体积11 113VAl式中 l1边坡的长度；A1边坡的端面积；h2角点的挖土高度；m边坡的坡度系数，m=宽/高。
1.11)B三角棱柱体边坡体积 两端横断面面积相差很大的情况下，边坡体积 式中l4边坡的长度；A1、A2、A0边坡两端及中部横断面面积12442AAVl44102(4)6lVAAA(1.12)(1.13)【例1.1】某建筑场地方格网如图如图1.71.7所示所示，方格边长为20m20m，填方区边坡坡度系数为1.0，挖方区边坡坡度系数为0.5，试用公式法计算挖方和填方的总土方量解】(1)根据所给方格网各角点的地面设计标高和自然标高，计算结果列于图图1.81.8中由公式1.91.9得：h1=251.50-251.40=0.10 h2=251.44-251.25=0.19 h3=251.38-250.85=0.53 h4=251.32-250.60=0.72 h5=251.56-251.90=-0.34h6=251.50-251.60=-0.10 h7=251.44-251.28=0.16 h8=251.38-250.95=0.43 h9=251.62-252.45=-0.83 h10=251.56-252.00=-0.44 h11=251.50-251.70=-0.20 h12=251.46-251.40=0.06(2)计算零点位置。
从图图1.81.8中可知，15、26、67、711、1112五条方格边两端的施工高度符号不同，说明此方格边上有零点存在由公式1.10 求得：15线 x1=4.55(m)26线 x1=13.10(m)67线 x1=7.69(m)711线 x1=8.89(m)1112线 x1=15.38(m)将各零点标于图上，并将相邻的零点连接起来，即得零线位置，如如图图1.83)计算方格土方量方格、底面为正方形，土方量为：V(+)=202/4(0.53+0.72+0.16+0.43)=184(m3)V(-)=202/4(0.34+0.10+0.83+0.44)=171(m3)方格底面为两个梯形，土方量为：V(+)=20/8(4.55+13.10)(0.10+0.19)=12.80(m3)V(-)=20/8(15.45+6.90)(0.34+0.10)=24.59(m3)方格、底面为三边形和五边形，土方量为：V(+)=65.73(m3)V(-)=0.88(m3)V(+)=2.92(m3)V(-)=51.10(m3)V(+)=40.89(m3)V(-)=5.70(m3)方格网总填方量：V(+)=184+12.80+65.73+2.92+40.89=306.34(m3)方格网总挖方量：V(-)=171+24.59+0.88+51.10+5.70=253.26(m3)(4)边坡土方量计算。
如图如图1.91.9，、按三角棱柱体计算外，其余均按三角棱锥体计算，依式 1.11、1.12 可得：V(+)=0.003(m3)V(+)=V(+)=0.0001(m3)V(+)=5.22(m3)V(+)=V(+)=0.06(m3)V(+)=7.93(m3)V(+)=V(+)=0.01(m3)V=0.01(m3)V11=2.03(m3)V12=V13=0.02(m3)V14=3.18(m3)边坡总填方量：V(+)=0.003+0.0001+5.22+20.06+7.93+20.01+0.01 =13.29(m3)边坡总挖方量：V(-)=2.03+20.02+3.18=5.25(m3)1 1.2.3.2.3 土方调配土方调配 土方调配是土方工程施工组织设计(土方规划)中的一个重要内容，在平整场地土方工程量计算完成后进行编制土方调配方案应根据地形及地理条件，把挖方区和填方区划分成若干个调配区，计算各调配区的土方量，并计算每对挖、填方区之间的平均运距(即挖方区重心至填方区重心的距离)，确定挖方各调配区的土方调配方案，应使土方总运输量最小或土方运输费用最少，而且便于施工，从而可以缩短工期、降低成本。
土方调配的原则：（1）力求达到挖方与填方平衡和运距最短的原则；（2）近期施工与后期利用的原则进行土方调配，必须依据现场具体情况、有关技术资料、工期要求、土方施工方法与运输方法，综合上述原则，并经计算比较，选择经济合理的调配方案调配方案确定后，绘制土方调配图(如图如图1.10)在土方调配图上要注明挖填调配区、调配方向、土方数量和每对挖填之间的平均运距图中的土方调配，仅考虑场内挖方、填方平衡W为挖方，T为填方。
