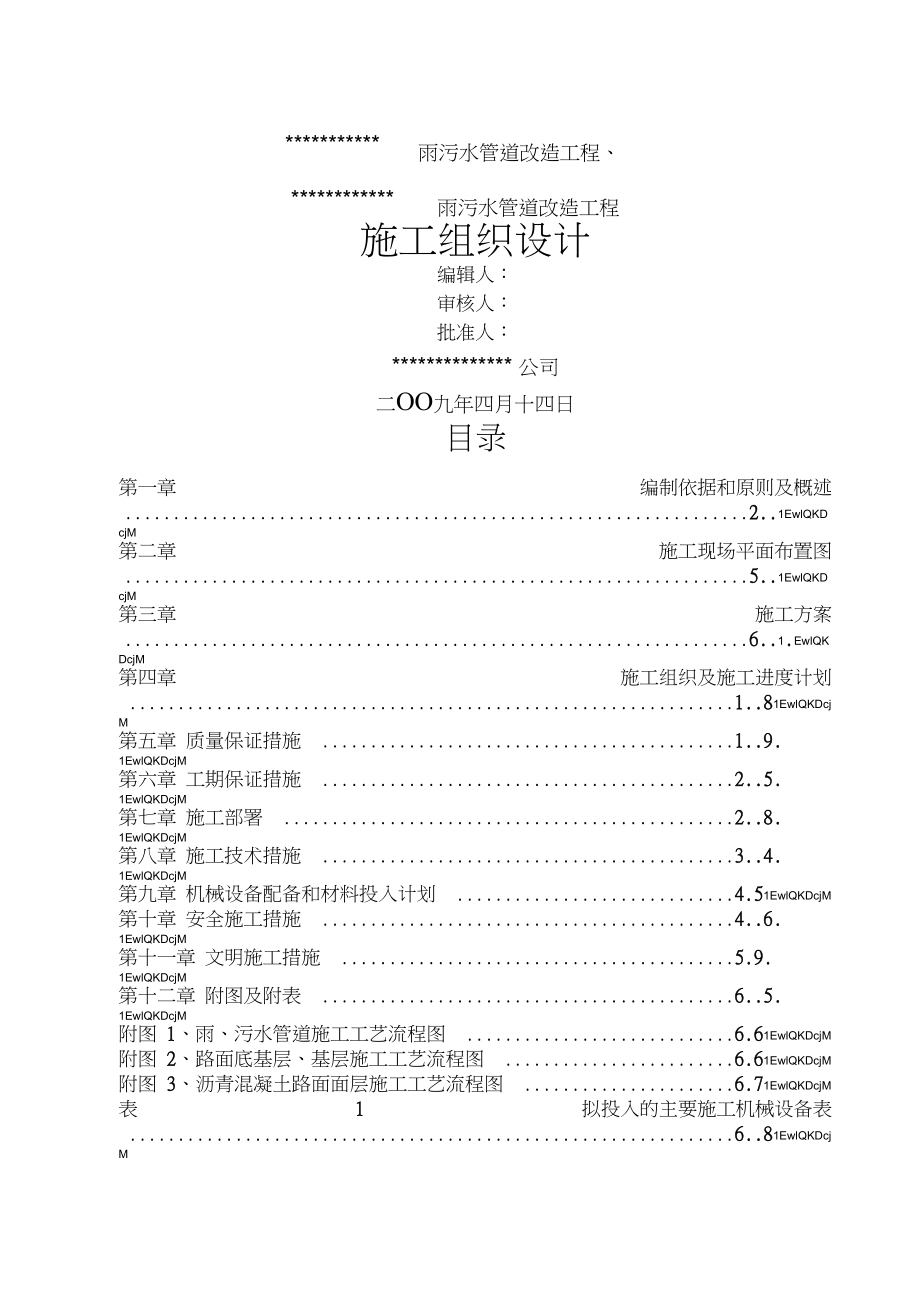

雨污水管道改造工程、************雨污水管道改造工程施工组织设计编辑人：审核人：批准人：************** 公司二OO九年四月十四日目录第一章 编制依据和原则及概述 2..1EwlQKDcjM第二章 施工现场平面布置图 5..1EwlQKDcjM第三章 施工方案 6..1.EwlQKDcjM第四章 施工组织及施工进度计划 1..81EwlQKDcjM第五章 质量保证措施 1..9. 1EwlQKDcjM第六章 工期保证措施 2..5. 1EwlQKDcjM第七章 施工部署 2..8. 1EwlQKDcjM第八章 施工技术措施 3..4. 1EwlQKDcjM第九章 机械设备配备和材料投入计划 4.51EwlQKDcjM第十章 安全施工措施 4..6. 1EwlQKDcjM第十一章 文明施工措施 5.9. 1EwlQKDcjM第十二章 附图及附表 6..5. 1EwlQKDcjM附图 1、雨、污水管道施工工艺流程图 6.61EwlQKDcjM附图 2、路面底基层、基层施工工艺流程图 6.61EwlQKDcjM附图 3、沥青混凝土路面面层施工工艺流程图 6.71EwlQKDcjM表 1 拟投入的主要施工机械设备表 6..81EwlQKDcjM表 2 劳动力计划表 6..9. 1EwlQKDcjM表 3 计划开、竣工日期和施工进度网络图 错误！未定义书签。
1EwlQKDcjM表 4 施工总平面图 7.0. 1EwlQKDcjM表 5 临时用的表 7..2. 1EwlQKDcjM工程管理机构配备情况 7..31EwlQKDcjM1）工程管理机构配备情况表 7..31EwlQKDcjM2）工程经理简历表 7..4. 1EwlQKDcjM3）工程技术责任人简历表 7..51EwlQKDcjM4）其他辅助说明资料错. 误！未定义书签1EwlQKDcjM第一章 编制依据和原则及概述一、编制依据1、 ********** 雨污水管道改造工程、 ********* 雨水污水管道施工图 设计、招标文件及招标答疑 1EwlQKDcjM2、投标前现场调查所得的有关资料3、本单位的技术水平、机械设备能力和我单位施工同类工程的经验二、编制原则 总的原则是施工设计要满足招标文件要求和符合现场实际施工需要， 确保工程安全、优质、按时完成1、服从甲方、遵守设计的原则严格执行和遵守招标人提供的招标文 件、答疑资料、会议纪要和补充通知，并且满足施工现场的需要严格按 设计要求进行施工 1EwlQKDcjM2、确保工期的原则严格遵守招标文件所规定的工程施工工期，根据 本合同段公路工程的特点和要求，在保证质量、安全可靠的前提下按轻重 缓急、合理的安排施工程序与顺序，优化资源配置，分期分批组织施工， 各工序紧密衔接，避免不必要的重复工作，以保证施工连续均衡有序的进 行，施工进度安排时充分考虑气候、季节冬、雨季）对施工的影响，确保 施工工期并力争提前完成。
1EwlQKDcjM3、质量第一的原则确立质量目标、严格按照质量体系运作，以工作 质量确保每道工序、每项工程的工程质量4、安全第一、预防为主的原则确立安全工作目标、完善规章制度、 层层签定安全生产责任状，强化安全教育和狠抓现场各项制度、措施的落 实，确保安全生产目标的实现 1EwlQKDcjM5、科学管理、保证路畅的原则从实际出发，运用网络计划流水作业 法，合理安排施工的程序和顺序，做到布局合理、突出重点、全面展开， 正确选用施工方法、科学组织、均衡生产在实事求是的基础上，力求技术先进、科学合理和经济适用，在确保工程质量标准的前提下，积极采用 新技术、新工艺、新设备、新材料和新方法作好人力、物力、机械综合 调配，组织均衡生产，降低工程成本 1EwlQKDcjM6、保护环境的原则根据国家环境保护标准、技术指标及其治理原 则，结合本工程的经济环境、社会环境、生态环境等特点制定公路环境保 护总体设计方案，作出技术先进、经济合理、适用可靠的公路环境保护措 施 1EwlQKDcjM7、文明施工的原则坚持自始至终对施工现场的全过程实行严密监 控，以科学的方法实行动态管理，并按动、静结合的方法进行精心布置和 规划，合理安排施工便道，充分利用当的资源，节约施工临时用的，少占 农田及耕的，保护周围环境，不破坏植被。
严格施工管理，开展文明施工 活动，做到文明施工，争创标准化施工现场 1EwlQKDcjM8、降低工程成本的原则结合现场实际情况，因时因的制宜，尽量利 用原有或就近已有的设施，减少各种临时工程，尽量利用当的合格资源， 合理安排运输装卸与储存作业，减少物资运输周转工作量 1EwlQKDcjM9、遵照执行标准、规范的原则严格执行国家、行业颁布的现行有关 工程施工的技术规范、质量验收标准和安全生产的有关规定及随招标文件 下发的技术规范 1EwlQKDcjM三、概述*****雨水改造工程，现状道路红线宽度为 20m现状雨水管道位于道路中心线南侧3m 为d400m—d1200mr钢冈筋砼管，总长度约 314M 2002年 修建经核算，雨水管道管径满足雨水改造的设计要求，故本段现状雨水 管道仍然保留但由于现场测量发现，原设计 Y24）井一太白南路段的雨水管道未实施，因此本次设计雨水管道东起电子信息路原设计 Y24）井，自东 向西，终点接入太白南路现状 d1500mn雨水管道设计管径d1200mm长度 99.982m同时根据用户高速集团）提供接口的位置，将现有雨水起点井再 向东延伸17.22m,并向南、北预埋d400mn雨水管道。
iewiqkd©m******污水改造工程，现状道路红线宽度为 20m现状污水管道位于道路中心线北侧3m 为d300m—d500md钢筋砼管，总长度约 361M 2002年 修建经核算，污水管道管径无法满足设计要求，故本次设计将其废除， 根据规划要求在污水原有管位上进行改造，设计污水管道东起紫薇西街坊 路，西至太白南路，自东向西接入太白南路现状 dIOOOmm污水管道，并根据沿途用户指定的接入位置进行污水管预埋设计管径 d500mm—d600mm，管道长度 356.78 1EwlQKDcjM******雨水管道改造工程现状道路长度为 741.8m,道路红线宽度为 20m设计雨水管道位于道路中心线西侧 3m本次设计雨水管道南起丈八东 路，自南向北，终点接入纬零街已设计 d1500mm雨水管道，设计雨水管道 分为两段： 1EwlQKDcjM1） 丈八东路一电子五路段：现状有 d400m—d500mmt冈筋砼管，总长 度约 136M, 2002 年修建经核算,雨水管道管径及埋深满足雨水改造的设 计要求,故本段现状雨水管道仍然保留,只是根据用户接口的需要,在管道起点向东预埋d600mn雨水管道。
iewiqkd©m2） 电子五路一纬零街段：现状有 d600m—dlOOOmni冈筋砼管，总长度 约505m经核算，雨水管径无法满足设计要求，故本次设计将其废除重 新设计雨水管道管径 dIOOOm—d1200mm管道长度 524.14m,终点接入纬 零街已设计d1500mn雨水管道1ewiqkd©m****污水管道改造工程现状道路长度为 741.8m，道路红线宽度为20m设计污水管道位于道路中心线东侧 3m本次设计污水管道南起丈八东 路，北至纬零街，自南向北接入纬零街已设计 d1600mm污水管道，设计污水管道分为两段： 1EwlQKDcjM1） 丈八东路一电子五路段：现状有 d300mm钢筋砼管，总长度约104M， 2002 年修建经核算，污水管道管径及埋深满足污水改造的设计要 求，故本段现状污水管道仍然保留，仅根据用户接口的需要，将现有污水 起点井再向南延伸36.5m，并向东预埋d300mm亏水管道iewiqkd©m2） 电子五路一纬零街段：现状有 d400mn— d500mm钢筋砼管，总长度 约520m经核算，污水管径无法满足设计要求，故本次设计将其废除重 新设计雨水管道管径 d800mm管道长度500.18m,终点接入纬零街已设计 d1500mm亏水管道。
1EwlQKDcjM第二章 施工现场平面布置图1. 临时设施由于本工程位于西安市高新区,本着“立足现有、满足施工”的原 则,布置各种临时设施2. 临时房屋 临时住房均考虑租用当的房屋工程经理部设在现场,各施工队均在附近租赁房屋居住施工现场的施工用房材料库、工棚、值班室等）,采用活动板房搭 建量大的材料可在附近仓库内存放3. 施工道路 本工程将在立交范围内根据需要修建部分临时道路,并在使用后恢复原的貌4. 施工用电我单位和 *** 市电力部门联系并签订协议,由他们责任电力线路及变压 器的安装场的内电路布置由专职电工进行布置和铺设另配备 1 台 120KW 发电机备用 1EwlQKDcjM5. 施工用水和 *** 市供水部门联系，签订协议，由他们责任将自来水引到施工现 场6 砼拌和站由于施工现场位于西安市交通主干道上，现场施工场的极为狭窄，施 工现场不设大型砼拌和站砼采用我公司商品砼 1EwlQKDcjM7. 工的实验室在工程经理部附近租用合适房屋组建工的实验室，实验室所需用的简 单仪器，在工程开工前到位计划所用的大型实验仪器，可就近利用我公 司的实验室进行实验、检测，我公司具有建筑常规实验的壹级实验室资 质。
1EwlQKDcjM工的实验室责任砼强度等一般性实验和检验，特殊性实验和检验送交 西安市质检站等具有权威性的检验部门进行实验和检验 1EwlQKDcjM8. 施工通讯本工程在西安市区内通信方便，经理部及各施工单位驻的各安装一台 程控，经理部、工程经理、总工、工程部各部门责任人及各施工队队 长各配一部移动，做为对内外联系的工具 1EwlQKDcjM9. 施工平面总体布置见 表 4 施工总平面图，工程部建设用的见表 5 临时 用的表第三章 施工方案第一节、雨、污水工程施工方案1.1 、施工方案 本合同段主要是雨、污水管道沟槽开挖采用挖掘机分区段进行开 挖、人工配合清理的方法组织施工沟槽开挖后根据实际的质情况设置必 要的支撑管道安装采用汽车吊下管，桁架式滑车配合倒链法进行安装 井室基础砼由搅拌站集中拌和，砼搅拌运输车运至现场，沿溜槽入模，机 械振捣，人工养护，井身砌筑用砖运至施工现场后，提前用水侵蚀，砂浆 现场搅拌，随拌随用，井盖采用订购钢纤维混凝土检查井盖 1EwlQKDcjM1.2 、施工方法1、测量放样 仪器测量完毕后，用白石灰定出管道轴线，复核无误报请监理工程师 进行下道工序2、沟槽开挖 在沟槽开挖之前，必须结合业主发放的的下已有管线图对沿线断面高 程进行复测，对与设计资料不符处，及时通知设计人员调整，切实保证沟 槽开挖时的安全。
1EwlQKDcjM沟槽开挖采用人工配合挖掘机按 1： 0.33 的放坡系数进行土方开挖，根据开挖边坡稳定性情况及的质情况设立支撑在基坑开挖时，沟槽低0.20 ~ 0.30m厚的土暂时不挖除，以确保原结构不被扰动和破坏，在管基施 工前，人工一次清理到位 1EwlQKDcjM3、 灰土垫层 沟槽开挖完毕后，重新测量确定管道轴线，人工修整边坡、基底至符合设计要求后，沟槽开挖后基底夯实填 300mn素土夯实后填筑300mn厚3： 7 灰土垫层，夯实至符合图集和设计密实度要求 1EwlQKDcjM4、 预制砼管枕开挖管沟的同时预制砼管枕，管枕的砼与管道的基础砼相同，管枕的 高度依据砼基础厚度确定5、 下管5.1 、中线定位：基础施工完毕后，由技术人员采用打木桩或拉线的方 式定出管道安装前的中心线和控制标高5.2 、下管：用汽车吊与人工配合下管，并设专人配合下管，及设专人 指挥以保安全管节起吊可采用两点兜身吊或专用起吊工具，避免起吊索 具的坚硬部件碰损管节在起吊钢丝绳的位置处垫 2Cm厚胶皮垫1EwlQKDcjM6、 管道安装6.1 、铺设管枕铺设前先用线绳定出管道安装中线，根据中心量出管 枕位置，然后用水准仪控制调整高程。
6.2、起吊待安装管材，用起吊倒链初步调整管节，使其中线与弹出的 中线方向保持一致，调整后管节左右偏离中线方向不得大于 5cm1EwlQKDcjM6.3 、管节对接安装前，必须逐根清理管节的接口，并应用水准仪对每 节管节进行测量，及时调整管节的高程，以确定管底高程合格率达到100% 1EwlQKDcjM6.4 、推进滑车桁架，管道起吊后人工推动滑车桁架，使其接近已安装好管节约20~ 30cm再将水泥砼套环套入一侧管节节上1EwlQKDcjM6.5 、安装每侧倒链及卡口钢丝绳，调整两侧倒链使其两侧同时受力推进滑车调整管道高程，使其满足规范和设计要求 1EwlQKDcjM6.6 、管道安装完毕后即用砼预制块卡住，以使管节稳定，然后安装套 环6.7、 管口接口经监理工程师检查验收合格后即进行现浇砼套环接口施 工6.8、 安装管节时必须垫稳，应使管节与已经铺好的管枕紧密结合，管 节缝宽应均匀，管道内外不得有泥土、砖块、砂浆、木块等杂物，管底严 禁反坡如管壁厚度不同时，应使管内壁保持平顺 1EwlQKDcjM6.9、 安管要按照井段进行中线位移、管内底高程、相对管内错口的检 查，允许偏差应符合规范要求。
7、 检查井7.1、 基坑开挖基坑开挖采用人工配合挖掘机开挖，基底挖至接近设计标高应停止机 械开挖，保留20〜30cm厚的一层，采用人工清理至设计标高，若的基部符 合设计要求时，进行的基处理并检验1EwlQKDcjM7.2、 基础砼模板采用组合钢模板与定型钢模板两种，砼沿溜槽入模，连续浇筑，插入时振动棒振捣砼浇筑完后及时进行草袋覆盖洒水养护 1EwlQKDcjM7.3、 井室砌筑1） 砌筑时先用水将基础表面冲洗干静后，铺一层砂浆，在压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持 ICR1EwlQKDcjM2） 砌筑用砖必须提前 1〜2d浇水湿润，砌砖采用“三一”砌砖法即“一铲灰、一块砖、一挤揉”的操作方法砌体水平缝和竖向灰缝宽度宜为10mm但不小于12mm水平灰缝的砂浆饱满度不得小于 80%竖缝宜采用挤浆或加浆方法，不得出现透明缝，严禁用水冲浆灌缝 1EwlQKDcjM3） 砌筑井内踏步随砌随安，位置准确，踏步安装后，在砌筑砂浆未达 到规定抗压强度前不得踩踏管道闭水实验实验管段应按井距分隔，长度不大于 1km带井实验用水泥砂浆在实验管段两端砌砖堵密 养护 在上游井内放水 浸泡24h实验时灌水至进口，高度稳定后 等待30min量得水面下降值，计算求出30min的渗水量。
1ewiqkd©m允许渗水量应按下式计算Q=1.25 D式中：Q—允许渗水量L/24h.km ）D—管道内径mm）按该公式计算得： Q=55.9m39、管座砼施工 管座施工前，要将管节外壁清理干净，检查模板是否牢靠浇筑时要 求分段连续作业，在一个井段中不留施工缝振动棒振捣，对管节底部应特 别注意 1EwlQKDcjM砼养生期不得少于 7d浇筑砼时，要如实取样，预留规定组数的试 件，以评定管座砼的质量10、基槽回填 待管道施工完毕并经闭水实验合格后，沟槽应及时回填1、 沟槽的回填土划分为胸腔、管顶以上 500mm内及管顶500mm以上部分，压实度应分别满足图集和招标文件的压实度要求 1EwlQKDcjM2、 砖、石、木块、草树根等杂物清除干净3、 回填土运入槽内时不得损伤管节及其接口，根据一层虚铺厚度的用 量将回填材料运至槽内，且不得在影响压实的范围内堆料 1EwlQKDcjM4、 管道两侧和管顶以上 500mm范围内的回填土，应由沟槽两侧对称运 入槽内，不得直接扔在管道上，回填其他部位时，应均匀入槽内，不得集 中对入 1EwlQKDcjM5、 管道两侧和管顶以上500mm范围内，应采用打夯机压实，管道两侧 压实的高差应超过 300mm。
6、 分段回填压实时，相邻段的接茬应呈梯形，且不得漏夯 雨、污水管道施工工艺框图见附图 1 、雨、污水管道施工工艺流程图第二节、道路工程施工方案2.1 、路床土方工程 先进行填方前压实，然后分层填筑，采用小型压路机碾压密实，填筑 用料严格按图纸要求控制，填筑中随时检测密实度，当填筑土为不合格时必须进行换填，压实度不底于 95% 1EwlQKDcjM2.2 、路面底基层、基层的施工1、施工准备路基填筑完成后及时通知监理工程师进行组织验收，验收合格后即可 进行施工准备⑴ 场的准备：根据机械配置及施工人员进行场的平面布置，同时做好 水、电的检查与维修⑵ 机械准备：拟用于路面施工的机械根据施工组织的要求及时调配至 现场，并对其进行保养维修及调试安装⑶材料准备：所有用于本工程的垫层、基层及沥青混合料材料由实验 室及技术科提供技术标准，经监理工程师认可，统一由物资科进行采购 施工工艺及材料情况，工程部派专人进行监督 1EwlQKDcjM2、各主要工序的施工方法2.1 、石灰土底基层施工方案及施工方法① 准备下承层，检查下承层的压实度、平整度、横坡度、高程、宽度等，对土基用12〜15T压路机或等效的压路机进行碾压检查 3〜4遍），如果表面松散、弹簧等现象必须进行处理。
1EwlQKDcjM② 施工放样：恢复路中线每 10m设一中桩并放出该层边线桩，进行水平测量，并在边桩上准确标出实施层顶标高，有明显标记 1EwlQKDcjM③ 根据路段宽度、厚度及预定的压实度计算用料数量：在清理的路基上铺筑符合要求的底基层，铺筑松铺厚度不得超过 30cm,并压实至规定的 压实度 1EwlQKDcjM④ 碾压时，控制最佳含水量，摊铺后的混合料，先采用 12~15T光轮压 路机稳压两遍，再采用 18T 振动压路机静压一遍，然后用 18T 振动压路机 振压，振压强度采用先弱后强，振压两遍开始检测密实度，记录各遍碾压 后的压之前度并分析压实度增长规律底基层压实度施工技术规范要求应> 97%达到施工技术要求的密实度后，最后采用 18t振动压路机静压收面，垫层应宽出路基边脚0.5〜1.0m,且无明显的粗细料离析现象施工中 应避免砂砾受到污染 1EwlQKDcjM2.2、二灰碎石基层的施工① 测量放样：测量人员根据设计的中线对施工部位进行放样，放样内 容：摊铺机走行控制的白线,摊铺机标高传感器的走行钢丝走行线用生 石灰沿放样的边线洒放,以便摊铺机驾驶员控制摊铺机的走行线路,标高 走行钢丝放在用钢筋加工的“卜”型的横杆右侧，保证传感器顺利通过。
1EwlQKDcjM② 垫层洒水：用洒水车对将要施工的垫层进行洒水水采用淡水），使 基层与垫层能够很好的粘接③ 摊铺机就位：摊铺机根据调整好的路线进入施工段，根据测量放线 组装摊铺机械部分,并安装标高传感器,进行作业调试摊铺机行走时严 禁大幅度的转弯,以免破坏已施工的底基层 1EwlQKDcjM④ 混合料的拌制及运输：混合料在混凝土拌合站拌制，拌合站根据选 定的施工配合比调整拌合楼的自动计量装置,实验人员在现场用实验仪器 对混合料进行确认,并经监理工程师审核拌合正常后即可通知施工人员 进行施工拌合料用自卸汽车运输 1EwlQKDcjM⑤ 摊铺作业：汽车运料至施工现场后掉头，倒车使尾部正对摊铺机的 进料仓中心,升起料斗使混合料进入摊铺机的进料仓,并换为空档,摊铺 机开动进料仓输送带,开动横向输送机,使料均匀的向两侧扩散,同时摊 铺机前行,推动汽车进行摊铺作业运料汽车有专人责任指挥,保证运料 的连续性摊铺后的基层安排专人进行检查,发现有较大粒径及时进行清 除,摊铺后因摊铺机振动板的走行而带动的凹处及时进行填补分隔带开口处采用人工摊平 1EwlQKDcjM⑥ 碾压作业：摊铺长度达到 300-500m时，即可进行碾压。
首先用压路机对摊铺部位进行稳压，稳压后根据实验段确定的碾压遍数用振动压路机 碾压，同时用人工对边坡拍打夯实及修整碾压中发现有离析现象时及时 进行清除换料，换料时先用耙子耙松表面 5cm再加料整平对含水量较小部分及时进行洒水湿润，局部较干燥部分予以清除换料 1EwlQKDcjM⑦ 检验检测：实验人员对已碾压完毕的路段及时进行取样实验，并报监理工程师审核如不合格及时通知相关人员进行处理 1EwlQKDcjM⑧ 洒水养护及交通管制：待稳定基层初凝后，用洒水车进行洒水养护，洒水车行速不得大于 20km/h养生期不少于7天，养生期间禁止一切 车辆通行 1EwlQKDcjM⑨ 施工注意事项：A、碾压时严禁掉头和急刹车B两工作段的接头部位：第二次施工时必须对第一次施工的接头部位 进行凿除处理，凿除长度根据现场的实际情况由监理工程师确定第二次 施工时如摊铺机无法摊铺与第一次的接头部位时，采用人工摊铺 1EwlQKDcjMC必须保证施工的连续性，以防止等待时间过长而影响铺筑质量D透层施工必须待基层干燥后实施施工工艺流程见附图 2、路面底基层、基层施工工艺流程图1.6 、沥青砼面层施工1、施工方案 沥青混凝土面层采用厂拌机铺的方式进行，压路机组合碾压成型，封 闭交通，采用半幅施工。
施工道路与现状道路衔接施工时，衔接处先将原路面切割整齐，并冲 洗干净后进行施工，衔接必须平顺整齐2、施工方法2.1 、沥青混凝土路面面层施工工艺流程图 沥青混凝土路面面层施工工艺流程图见附图 3、沥青混凝土路面面层施 工工艺流程图2.2 、施工方法1）、施工准备 施工准备包括现场准备和技术准备及机械准备 最主要的技术准备分三个阶段：第一阶段，原材料准备阶段，第二阶 段，沥青混凝土配合比组成设计阶段，第三阶段，正式摊铺前铺筑实验路 段其中第一、二阶段在施工准备期开始进行，第三阶段在正式摊铺前进 行 1EwlQKDcjM① 原材料控制：按相关实验规程规定的取样方法，取足够数量的具有 代表性的沥青及矿料进行试拌，按规范规定的材料质量的技术要求实验各 项性质，合格的材料才能用于路面工程对粗集料、细集料、填充料进行 筛分，得出各种矿料的筛分曲线，测定各项实验数值 1EwlQKDcjM② 沥青砼混合料组成设计按以下三阶段进行：I 、目标配合比设计阶段：由实验室进行马歇尔实验，确定最佳沥青用 量和矿料级配作为目标配合比，供拌和机确定各冷料仓的供料比例、进料 速度和试拌使用 1EwlQKDcjMII 、生产配合比阶段：从拌和机二次筛分的各热料仓里的材料取样进 行筛分，能确定各热料仓的材料比例，供拌和机控制室使用。
同时反复调 整冷料仓进料比例以达到供料平衡，再按技术规范要求进行马歇尔实验， 确定生产配合比的最佳沥青用量 1EwlQKDcjMIII 、生产配合比验证阶段：拌和设备根据生产配合比，设定各种材料 自动计量数据进行试拌，铺筑实验段，并用拌和的混合料及路上取芯样进行马歇尔实验，由此确定生产用的标准配合比，作为生产控制和质量检验 的标准 1EwlQKDcjM③ 实验路段施工：在沥青混凝土面层每层施工前，按技术规范要求铺 筑沥青砼实验段，用以验证混合料的稳定性以及拌和、摊铺、压实设备的 效率，施工方法和施工组织的适应性，确定沥青混凝土的压实标准对混 合料的松铺厚度，压路机碾压顺序，碾压速度和遍数设专岗检查，总结经 验，取得达到技术规范要求的各项指标，并经监理工程师批准后，以指导 路面施工 1EwlQKDcjM2） 、施工放样 施工放样包括平面控制和高程控制在现状面层上恢复中线，每 1020m设一中桩，测定标高，确定下承层表面高程与原设计高程相差的确切数 值，以便挂线纠正到设计值和保证施工层厚度，根据标高值设置挂线标准 桩，采用钢丝绳引导的高程控制方式，放样时计入实测的松铺系数1EwlQKDcjM3） 、透层油粘层采用专用快裂阳离子专用改性乳化沥青，用量为 0.3L/m 2。
浇洒粘层油前，路面应清扫干净，对路缘石及人工构造物应适当防 护，以防污染粘层沥青应均匀洒布或涂刷，浇洒过量应予以刮除当气 温低于 10oC 时或路面潮湿时，不得浇洒粘层沥青浇洒粘层沥青后，严禁 除沥青混合料运输车外的其它车辆、行人通过 1EwlQKDcjM5）、沥青混合料的拌和 各种矿料分别堆放在硬质基底的料仓或场的上，不混杂，矿粉等填料 不得受潮沥青混合料拌和楼具有自动控温功能，装有高精度的计量和测 温设备材料拌和应均匀加热到规定温度，避免局部过热，拌和时间经过 试拌确定，出厂的混合料应均匀一致，无花白料、无结团成块或严重的粗细料分离现象 1EwlQKDcjM6）、沥青混合料的运输及摊铺 混合料运输采用自卸汽车运输，车厢清扫干净，运输时应覆盖，运至施工的点的温度普通砼不低于130C卸料车停在摊铺机前10~ 30cm处，不得撞击摊铺机，卸料过程中，运料车应挂空档，摊铺机前等候卸料的车辆不少于 5 辆 1EwlQKDcjM 调整好摊铺熨平板宽度和自动整平装置，摊铺温度普通砼控制在110〜130C，摊铺过程应缓慢，均匀、连续不间断，保持有不少于送料器 高度 2/3 的混合料，人工修补用铁锹等工具，用前加热，沾油混合液不过 于频繁，不宜站在热混合料上操作，摊铺过程中应经常检查料的温度，厚 度及是否均匀、平整、有无撕裂、波浪，局部粗糙、拉沟等现象。
1EwlQKDcjM 沥青混合料摊铺，摊铺机自动找平时，下面层宜采用一侧钢丝绳引导的高程控制方式，表面层宜采用摊铺层前后保持相同高差的雪撬式摊铺厚 度控制方式，经摊铺机初步压实的摊铺层应符合平整度、横坡的规定要 求，摊铺沥青混合料应缓慢，均匀，连续不间断，摊铺过程中不得随意变 换速度或中途停顿，半幅施工时，路中一侧应事先设置挡板，摊铺用刮板 整平时，不得反复撒料，反复刮平引起粗集料离析 1EwlQKDcjM波浪形基层的段铺设沥青面层前先在基层凹陷处预先铺一层混合料， 并预以压实摊铺机的操作及本身的调整对摊铺质量影响很大摊铺速度的改变会 导致摊铺厚度的改变，保持恒定的摊铺厚度，当摊铺速度变快时，摊铺厚 度调厚，摊铺速度变慢时，摊铺厚度调薄及时检查、调整振捣梁、熨平 板，保证摊铺质量 1EwlQKDcjM7）、混合料碾压、成型 碾压分初压——复压——终压包括成型）初压用三轮压路机碾压两遍，整平和稳定混合料，碾压速度和摊铺速度相适应，从外侧向路中碾压，压路机折回位置阶梯形向前推进注意检 查平整度和路拱，必要时予以调整 1EwlQKDcjM混合料密实程度取决于复压复压与初压紧密衔接，复压温度为 90〜110C，采用振动压路机或钢筒压路机碾压 4〜6遍，碾压带重叠 1/2轮 宽。
1EwlQKDcjM终压目的是消除轮迹，形成平整压实面碾压温度宜为 70〜90C，终压用轮胎压路机碾压不少于 2 遍压路机不得在未碾压成型、冷却的路段 上转向、调头或停转 1EwlQKDcjM压路机的碾压段长度以与摊铺速度平衡为原则选定，并保持大体稳定压路机作业中，在平缓路段，驱动轮靠近摊铺机，可减少波纹或热裂 缝当压路机碾压过程中有沥青混合料粘轮现象时，向碾压轮洒少量水或 加洗衣粉水，严禁洒柴油轮胎压路机在连续碾压一段时间轮胎已发热后 停止向轮胎洒水 1EwlQKDcjM压路机每碾压一遍的末尾，若能稍微转向可将摊铺机后面的轮迹减至 最小8） 、特殊部位碾压 横向、纵向接缝碾压时，压路机先在已压实路面上行走，碾压新铺层10〜15cm然后压实新铺部分，再伸过已压实路面 10〜15cm充分压实接缝 1EwlQKDcjM交叉口碾压采用缺角式碾压，逐一转换压道，对缺角处用小型机具压实，压实注意转向同速度相吻合，尽量采用振动碾压 1EwlQKDcjM9） 、开放交通路面摊铺层完全自然冷却，表面温度低于 50C以后，开放交通1.7 、路沿石安砌1）. 路缘石外观要求方正、平整、光滑、料石长度在直线段采用 0.8-1.0M，在路口弯道部分视其半径大小，采用异形条石，长度采用 0.5-0.6M。
1EwlQKDcjM（2>.安砌时在路面两侧放出桩位，直线段桩距为 10〜20M弯道视其半径大小，按2〜5M放桩，并测出其顶面标高1EwlQKDcjM（3>. 将经验收后的路缘石按放线位置挂线安砌，要求座浆饱满、立面 垂直、顶面平整、无错牙现场，缝宽均匀一致，勾缝密实无污染、直线段 垂直、弯道段圆顺、背面浇筑三角形 C15 混凝土嵌固，然后填土夯实1EwlQKDcjM（4>. 路缘石在运输、转运过程中不得从高处砸落损坏，安砌时注意不 得碰损混凝土板边缘棱角第四章 施工组织及施工进度计划一、 人员配置及任务划分根据本标段工程内容、数量及工期要求 , 拟组织 2 个队, 平均投入劳力 100 人参加施工其中 1 个道路拆除恢复施工队 60 人， 1 个管道施工队 40 人施工任务划分详见下表 1EwlQKDcjM二、 主要工序、工期安排按照招标文件承诺，施工工期为 60 天本单位拟定于 2009 年 4 月 16 日开工，至 2009年 6月 14日完工工期详细安排如下： 1EwlQKDcjM1、 施工准备： 2009年 4月3日至 2009年4月15日，2、 施工时间：4月 16-4 月23日（7 天> :** 路污水 W1-W5** 路污水 W1-W54月24日至 5月1 日7天）:** 污水 W5-W15** 路污水 W5-W95月2日至 5月8日7天）: ** 路 W9-W12** 街坊路 Y1-Y85月 9日至 5月 16日 7天） :** 路 Y8-Y13 W 加5月16日5月26日10天）:*** 路 Y1-Y45月26日至6月14日18天）：恢复路面劳动力配置及施工任务划分表序号施工队伍上场劳力人）管辖范围1道路拆除恢 复施工队60责任全标区段内的道路管道拆除恢 复施工任务6管道施工队40责任该标段管道的施工任务。
合计100三、施工进度计划施工进度计划详见表3计划开、竣工日期和施工进度网络图第五章质量保证措施第一节、保证工程质量的管理措施1、 提高质量意识，坚持“百年大计，质量第一”的方针，强化各种形 式的宣传教育，树立全员创优意识⑴、在社会主义市场经济条件下，在企业领导、干部中树立“质量是 效益，质量是信誉，质量是企业生命”的观念，质量不是可抓不可抓的小 事而是必须抓紧抓好的大事，是企业管理人员的头等大事 1EwlQKDcjM⑵、在企业全体职工中树立“质量关系千家万户，搞好质量人人抓” 的观念，并教育职工，使其认识到质量工作好坏与每个人利益息息相关， 搞好质量工作必须由全体职工来抓，从各个施工环节抓起，把搞好质量工 作变成职工的自觉行动1EwlQKDcjM2、 推行IS09001族系列国际标准，按编制的质量管理手册做好各项工 程的质量工作3、 建立健全质量保证体系，并使质保体系切实发挥作用工程部设专 职质检工程师，队设专职质检员，并配齐质量检测仪器设备，责任质量监 督检查和各项检验工作建立健全质检机构，由工程质量检查工程师及各 队专职质检员，专门责任质量监督检查工作，质量检查人员享有质量否决 权和验工计价签证权。
质量检查做到四个结合：重点检查和全面检查相结合，内部检查与外部检查相结合，定期检查与经常检查相结合，专职检查 与群众检查相结合 1EwlQKDcjM4、执行我单位行之有效的《技术管理条例》和《分级技术责任制》， 在各级总工程师责任下，使各基层单位技术工作规范化要坚持十二项质 量管理制度，即设计文件审核制，开工报告审批制，测量双检复核制，技 术交底制，隐蔽工程检查签证制，工程实验制，材料进场质检制，定期质 量检查制，变更设计报批制，工程质量评定制，质量事故报告制，验工计 价质量审核制 1EwlQKDcjM5、加强质量经常性的检查，建立质量检查程序坚持质量工作四大检 查制度：开工前检查、施工中检查、隐蔽工程检查、定期质量检查，做到 质量“三检制”：自检、互检、专检质量“三工序”制，检查上道工序 质量，保证本道工序质量，创造或提供下道工序的质量条件 1EwlQKDcjM6、质量检查的程序采用自检、互检和专检相结合的原则进行针对工 程中不同工序的性质，质量检查按一般工序、重点工序、关键工序进行检 查施工人员必须严格按指令程序进行操作，并做好记录，申请待检专 职检查人员应主动请监理工程师到场检查，将最终检查结果填写在规定的 表格中，请到场人员签字。
混凝土浇注实行《开盘报告单制度》，每次浇 注砼前在施工队自检合格后送交测量、实验、现场技术主管逐一检查合格 签字，然后送交专职质检工程师检验达到规范要求后方可进行砼的浇注 1EwlQKDcjM7、 推行全面质量管理，实行工程分解及目标管理加强对“ QC小组 的领导，对重大技术问题组织“ QC小组进行攻关，并把强化施工与科研 相结合，积极推广新技术、新工艺、新材料，为创造该工程全优而奋斗 1EwlQKDcjM8、 实行工程质量挂牌管理，增强施工人员责任感将工程规模，质量1EwlQKDcjM目标，岗位责任人一一明示，以利于增强透明度和责任感9、坚持持证上岗制，主要工序、工种均要培训、考核、合格者持证上 岗，保证工序、工种的操作质量10、树立样板工程，以点带面，争创全优工程11、施工原始资料的积累和保管由专人责任，及时收集整理，分类归 档内业资料管理标准规范，竣工资料编制及时，图文含照片录像）齐 全、规范，数据记录真实可靠工程结束时组成竣工文件装订成册移交业 主，施工单位同时保留一份完整的文件记录，并按规定存档 1EwlQKDcjM12、实行质量全优抵押金制，推行质量经济承包，奖优罚劣13、严格实行质量终身责任制。
认真贯彻国务院办公厅国办发 [1999]16 号《国务院办公厅关于加强基础设施工程质量管理的通知》精 神，严格实行质量责任制和质量终身责任制，实行企业法人代表、工程责 任人、各级技术人员及工班责任人对工程质量负相应责任，层层签订质量 责任书，做到责任落实到位，使各级工程管理人员、各级操作人员在管理 和操作中始终坚持“质量第一”的方针，确保工程质量 1EwlQKDcjM 第二节、保证工程质量的技术措施2.1 一般措施1、按合同规定，所有应向监理工程师提交的报告：开工报告、施工方 案、实施性施工设计、工程进度计划、工程实施过程中的年度、月度施工 计划、分部工程施工计划，需要由承包商提供补充设计等工程文件和报 告，均应按时递交到监理工程师手中，且都必须经监理工程师认可后，方 可正式施工 1EwlQKDcjM2、采用质量动态管理办法，进行质量控制随时将工程质量检验结 果、材料实验工程、取样的点、实验方法、实验人员姓名、实验结果、评 定合格与否输入计算机，利用计算机建立工程数据库，绘制工程质量指标 管理图、施工质量直方图、正态分布曲线报监理工程师审查 1EwlQKDcjM3、各类工程：路基工程、路面工程、排水工程以及环境保护，均应按 招标文件中“技术规范”以及国家标准规范和交通部颁标准及规范进行施 工。
这些“技术规范”对各类工程的施工均有一般规定、施工要求、质量 检验的基本要求和检查工程、检查标准、检查方法，是确保工程质量的最 有力的技术措施，应认真执行 1EwlQKDcjM4、施工过程中有重点的控制好以下几道工序：⑴、把好测量关测量工作由有测量专业知识和丰富经验的技术人员 责任，配备精密仪器，工前进行全线贯通测量，并将结果报监理工程师审 查，同时设立和保护好各种控制桩施工放样坚持换手复测 1EwlQKDcjM⑵、把好实验控制关建立工的实验室，配足实验仪器和设备，由专业 实验工程师责任，做好各种材料的实验鉴定和各项配合比的选配，满足现 场施工质量控制和质检的需要做到材料有实验，配料有选择，施工有控 制，检查试件实验有报告，资料有分析，分析有结论，严格执行工前实 验，工中检查，工后检试的实验工作制度 1EwlQKDcjM⑶把好进料关① 、进入工程主体的材料严格按设计要求的厂家定货，若设计不作要 求，尽量在大厂或较好信誉的厂家定货所有材料做到先实验后使用，不 合格材料不进场所有外购材料有材质检验合格证书和实验室的检验证 书，报监理工程师批准方可进料 1EwlQKDcjM② 、水泥必须从监理工程师认可的厂家获得，在一项工程中每一类的 水泥取自同一厂家。
每批进场的水泥要向监理工程师提供供货抄件，说明 厂名、水泥品种、标号、数量和出厂日期，并要提供出厂合格证及实验报 告每批水泥进场后，要对水泥作抽样检查实验，如实验不合格，不管厂 家证明如何都不得使用水泥受潮或出厂日期超过三个月必须重新作水泥 实验，并按检验结果使用 1EwlQKDcjM③ 、细骨料应按规定作筛分实验，符合要求再使用，并且不得含团 块、软质或片状颗粒粗骨料必须作筛分和强度实验，符合要求后才能使 用 1EwlQKDcjM④ 、拌合用水也必须进行有害物质化学分析，水质化验符合要求才能 拌和砼⑤ 、运到工的的每批钢筋都必须抽样实验实验按国家标准实验规程 进行，包括强度、伸长率和弯曲实验实验必须符合要求，若不符合要求 按规定重作，仍不符合规定，不得使用或经监理工程师同意后降级使用1EwlQKDcjM⑥ 、进场后长时间不用而生锈腐蚀严重的钢筋也需作实验，实验合格 后经监理工程师认可，除锈后方可使用⑦ 、路线跨光缆处，钢管采用直径 200毫M管壁厚9毫M管壁防腐 采用两油一毡⑷、把好隐蔽工程签证关所有隐蔽工程先进行自检，自检合格后再 报请监理工程师检查，合格并签证后才能进行下道工序施工。
1EwlQKDcjM⑸、把好模板使用关模板必须满足刚度、强度、稳定性的要求，形 状尺寸准确无误，光洁无变形接缝严密，不漏浆同一类模板用同一种 脱模剂 1EwlQKDcjM⑹、把好水泥砼配合比的选配关通过实验优化配合比，施工用配有 自动计量装置的拌合站拌合砼用同一厂家同品种同标号的水泥，严格控 制砼的施工用料 1EwlQKDcjM⑺、把好砼的浇筑关严格浇筑程序，配备足够的振捣设备，选配经 验丰富的砼工捣固⑻、把好路基基底处理关根据不同的覆盖土，采用不同的实验方法 对基底进行实验清除路基基底范围的树根草皮，有机物残渣，挖除淤泥腐质土、种植土，挖好临时排水沟，满足规范要求后，再对原的面进行处 理，达到标准报监理工程师检查签认方可填筑 1EwlQKDcjM⑼、把好路基填筑、碾压夯实关首先对取土场的土质进行土样实验，提出实验报告，提前报监理工程师批准，配足性能满足技术要求的碾 压设备和路基填筑密实度检测仪器，进行实验段的施工，选定最佳工艺参 数，严格按工艺要求组织施工严格控制填筑过程中的填筑顺序、每层填 筑厚度、碾压遍数每层碾压完后按规范规定的检查频率对密实度进行检 查，合格后报监理工程师复验，通过方可进行下道工序。
1EwlQKDcjM2.2 路基施工技术保证措施1） 、施工前按《规范》规定恢复中线，复测中线，复测横断面，对的 形、的质变化要及时报监理工程师处理2） 、首先必须对路基填料进行实验 , 对于有机质含量、液限、塑性指数超过规范标准的填料，不能用于填方的风化石，均禁止往路基上填筑 1EwlQKDcjM3） 、对原的面进行平整夯实处理，并经监理工程师认可后 , 方可进行 路堤填筑对基床及基床以下路堤施工 , 应严格执行《技术规范》要求 1EwlQKDcjM4） 、土的压实控制在接近最佳含水量时进行，并报请监理工程师批准5） 、在土方填筑过程中 ,要随时检查填土的含水量 , 使用含水量快速测定仪及时测试土壤含水量若填土的含水量不符合要求时，要进行洒水或 晾晒处理，待其达到经压实实验确定的界限范围内，再用摊平，压路机碾 压 1EwlQKDcjM6） 、土方压实采用碾压机械压实，严格控制压实质量，随时检查密实 度，并按《规范》要求取样实验，发现不足，及时处理，并及时采取改进 措施 1EwlQKDcjM7) 、路基施工前或施工过程中，采取各种防排水措施，以确保施工质 量8) 、开展标准化作业，严格执行规范要求。
2.3 混凝土浇注质量控制1) . 混凝土运抵现场后，必须进行坍落度实验，符合要求后才能浇 注，若坍落度损失过大，实验人员可根据实际情况征得监理工程师同意后 加入适量水泥浆，以确保砼水灰比不变，并要搅拌均匀后方可浇注 1EwlQKDcjM2) . 浇注混凝土前，全部模板应清除干净，模板缝隙应填塞密贴，并 经监理工程师检查批准后方能浇注，砼浇注方法必须经过监理工程师的批 准 1EwlQKDcjM3) .混凝土浇注分层厚度严格控制在 200〜300mm之间，浇灌的每层混 凝土表面应控制在一个水平面上4) . 混凝土应连续浇注因故中断不能超过砼的初凝时间，超过时， 必须采取相应措施处理，并立即报告监理工程师 1EwlQKDcjM5) . 混凝土振捣时，振捣插入和拔出速度要慢，且不得直接触及支承杆，振捣器应插入前一层混凝土内，但深度不宜超过 50mm 1EwlQKDcjM6) . 施工缝的处理应安照监理工程师的要求进行，先将旧砼表面凿毛 并清洗干净，用水湿润后浇注一层水泥砂浆，确保新旧砼结合良好1EwlQKDcjM7) . 混凝土初凝后要采取适当措施养护，并在养护部位标明养护起至 日期，以免遗漏。
第六章 工期保证措施一、工期保证体系 为确保拟定工期，按期完成施工任务，拟采取以下工期保证方案，(1> 选拔业务精，能力强的管理和施工人员，配齐配足技术工人2> 充分细致的作好开工前的各项工作准备3> 按照总工期目标，采用倒排工期法，制订详细的分项工程工期控 制计划4> 用新工艺、新技术、新材料提高施工效率，把住物资供应关，保 证质量、足量、准时供应成立由工程经理任组长，有关部门责任人组成的工期保证体系，健全 岗位责任制，从组织上、制度上、防范措施上保证总工期实现 1EwlQKDcjM二 工期保证措施2.1 发扬我公司进场快、安家快、开工快的优良传统，人员上场后， 立即进行临时设施的规划、设计和建设，确保开工前施工准备充分，临时 设施建设到位 1EwlQKDcjM2.2 严格施工管理，以实施性施工设计为依据，强化网络计划管理， 牢牢抓住关键工序，抓好资源配置的保障工作控制循环作业时间，抓工 序的协调配合，以减少工序搭接时间，提高施工进度，确保实现总工期 1EwlQKDcjM2.3 配备指挥得力、效率高、应变能力强的领导班子，强化管理，抽 调有施工经验、业务精、技术好的专业施工队伍，配备充足的劳力，健全 内部经济承包责任制，利用经济杠杆的作用，充分调动广大职工的积极 性、自觉性，作为确保工期的组织和思想保证。
1EwlQKDcjM2.4 制定科学合理的施工进度计划，建立严密的工期目标体系根据 总进度的要求，分别编制季度、月、旬施工生产计划，使施工进度计划具 体化，然后逐步实现各月施工计划，从而达到实现确保工程工期的目的 1EwlQKDcjM2.5 根据工程需要、生产计划情况编制材料供应计划，加强材料的采 购工作，超前订货加工，做到按时供货，并备有足够的库存量，避免施工 过程中因材料供应不及时而影响施工，保证工程的物资需要 1EwlQKDcjM2.6 配备现代化的施工机械设备，并在施工中加强管理配足常用易 损配件，做好设备的保修工作，保证设备正常运转，充分发挥我单位机械 和技术力量雄厚的优势 1EwlQKDcjM2.7 抓好工程质量，确保各项工程一次合格，杜绝返工事故，节省时 间，保证工期2.8 做好物资供应保障工作，主材、的材等要提前落实料源和运输方 式，提前签订供应合同，保证按时保质供货，避免因停工待料贻误工期 严格按照进货检验、实验，做到购进的材料、满足设计、规范要求，并提 供产品合格证明及检验资料避免因材料不合格造成返工浪费和重大事 故，确保工程顺利进行 1EwlQKDcjM2.9 根据本工程特点，为满足施工需要，挑选思想觉悟高、技术过硬 的职工，组建足够数量的专业施工队，配足、配强过硬的管理和专业技术 干部。
1EwlQKDcjM2.10 配齐技术人员，选用思想觉悟高、业务拔尖、责任心强、身体素 质好的技术人员责任各施工工程的技术工作积极开展技术攻关活动，开 展技术革新，优化施工方法，提高工效大力推广应用“四新”，提高工 程质量，加快施工进度 1EwlQKDcjM2.11 制定详细的分项工程施工设计，实施中不断优化，做到科学组织 精心施工，信息反馈及时，适时调整和优化施工计划，确保工序按时或提 前完成 1EwlQKDcjM2.12 组织好一条龙的施工作业线，保证一环扣一环的施工程序2.13 发挥技术管理的保障作用，细审核、严交底、勤检查、抓落实 对难度较大的技术问题，积极会同设计、监理部门共同研究解决方案 1EwlQKDcjM2.14 建立以工程总工程师为首的技术保障、技术决策体系加强总工程师技术岗位责任制，行使技术否决权成立施工攻关小组，确保方案和 技术措施可靠，工艺先进，工序合理，从而保证施工的顺利进行 1EwlQKDcjM2.15 广泛开展劳动竞赛和会战活动，充分调动广大职工的劳动积极性 和创造性，不断掀起施工高潮建立完善的激励机制，坚持物质奖励和精 神奖励相结合，以鼓舞斗志，不断提高全体员工的劳动积极性。
1EwlQKDcjM2.16 采用商品砼，砼输送车、砼输送泵配套作业，确保砼供应及时， 加快砼浇筑进度2.17 在工程建设实施过程中，招标人根据总工期、工程的实际情况或 资金安排进行工期调整时，我公司将无条件的增加人员和设备投入，确保 工期目标的实现 1EwlQKDcjM第七章 施工部署第一节、施工组织机构的设置及其主要职责1.1 施工组织机构设置 为使本工程保质保量按期完成，力争提前竣工，工程投资尽早发挥其 经济效益和社会效益我公司将派遣高素质的管理力量，精良的施工设 备，有丰富施工经验的施工队伍投入本工程施工，充分发挥我公司的机械 化施工的优势力量我公司将成立工程经理部，对人员、资金、设备、物 资实行统一管理、组织、调度、指挥，全面实行工程法管理 1EwlQKDcjM 工程经理部设工程经理、工程总工程师各一名，实行工程经理责任 制工程经理部下设施工技术科、安。
