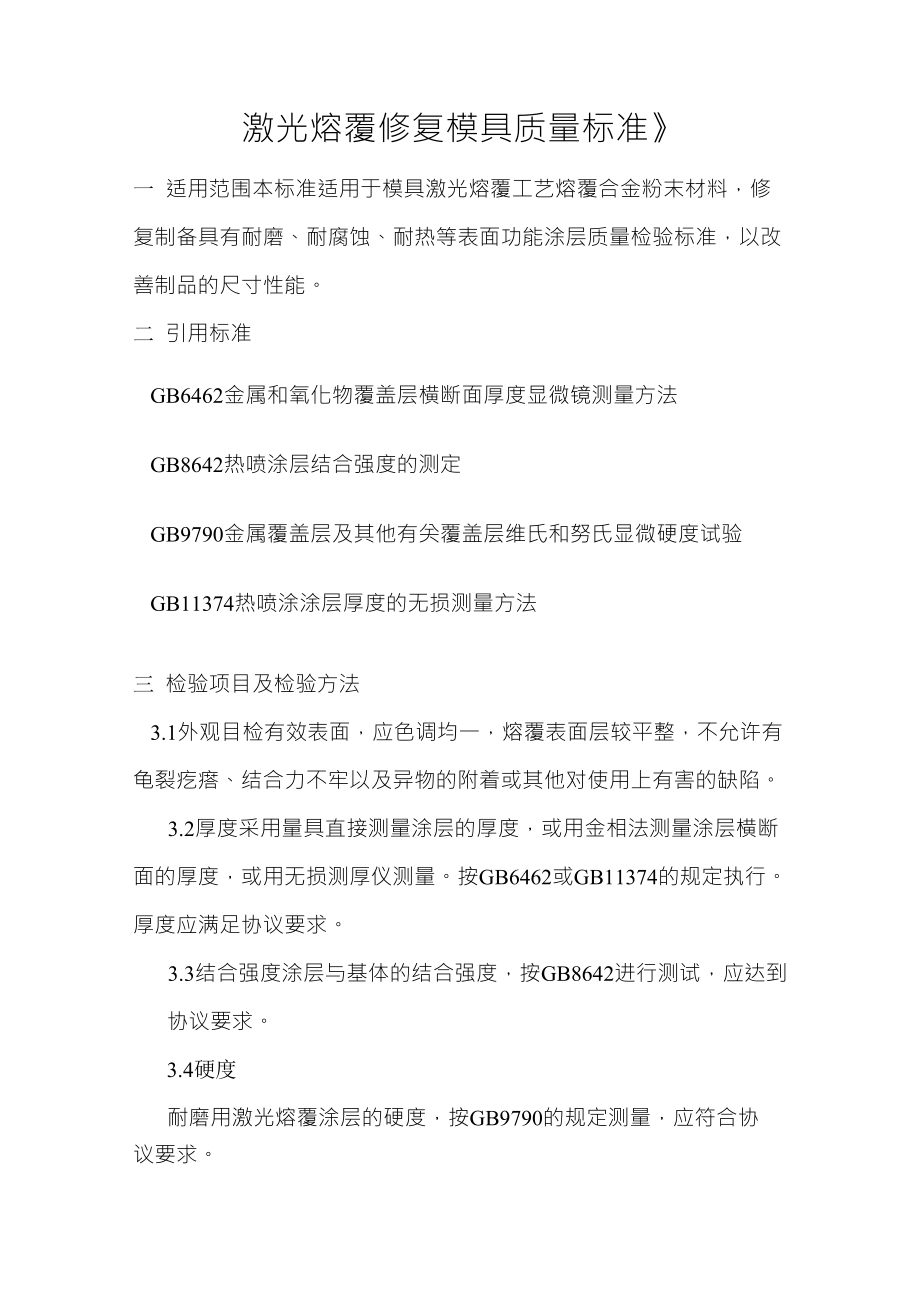

激光熔覆修复模具质量标准》一 适用范围本标准适用于模具激光熔覆工艺熔覆合金粉末材料，修复制备具有耐磨、耐腐蚀、耐热等表面功能涂层质量检验标准，以改善制品的尺寸性能二 引用标准GB6462金属和氧化物覆盖层横断面厚度显微镜测量方法GB8642热喷涂层结合强度的测定GB9790金属覆盖层及其他有关覆盖层维氏和努氏显微硬度试验GB11374热喷涂涂层厚度的无损测量方法三 检验项目及检验方法3.1外观目检有效表面，应色调均一，熔覆表面层较平整，不允许有龟裂疙瘩、结合力不牢以及异物的附着或其他对使用上有害的缺陷3.2厚度采用量具直接测量涂层的厚度，或用金相法测量涂层横断面的厚度，或用无损测厚仪测量按GB6462或GB11374的规定执行厚度应满足协议要求3.3结合强度涂层与基体的结合强度，按GB8642进行测试，应达到协议要求3.4硬度耐磨用激光熔覆涂层的硬度，按GB9790的规定测量，应符合协议要求3.5孔隙率耐腐蚀涂层经激光熔覆后的涂层孔隙率，按铁试剂法进行检查，涂层表面应没有通向基体的气孔3.6热震性耐热涂层的抗热震性，按下述方法试验，涂层不允许有龟裂、剥离或翘起试验方法:用制品为试样，或采用同等材质，与制品同等条件制备试样。
基体尺寸为长50mm、宽50mm,厚5〜6mm调好试验温度，然后，将试样和托架一起放入加热炉中加热，到温后保温lOmin取出再一起放入常温的清水中激冷观察试样表面涂层有无裂纹、剥离或翘起加热炉用电阻炉，温度波动范围士5°C托架最好用不锈钢作支架并用不锈钢丝网作支撑面3.7其他性能激光熔覆涂层的其他性能，如摩擦系数、辐射率、介电系数、对显微组织的要求等，可按协议规定的方法进行检测四 要求检验的项目所有的激光熔覆涂层，除外观必须符合3.l条的要求外，依其应用的不同，建议按协议检验如下的有关项目4.l用于耐磨的激光熔覆涂层要求检验厚度、结合强度和硬度分别按3.2、3.3和3.4条的规定进行，并满足要求4.1用于耐腐蚀的激光熔覆涂层要求检验厚度、结合强度和孔隙率分别按3.2、3.3和3.5条的规定进行，并满足要求4.3用于耐热的激光熔覆涂层要求检验厚度和耐热震性分别按3.2和3.6条的规定进行，并满足要求。
