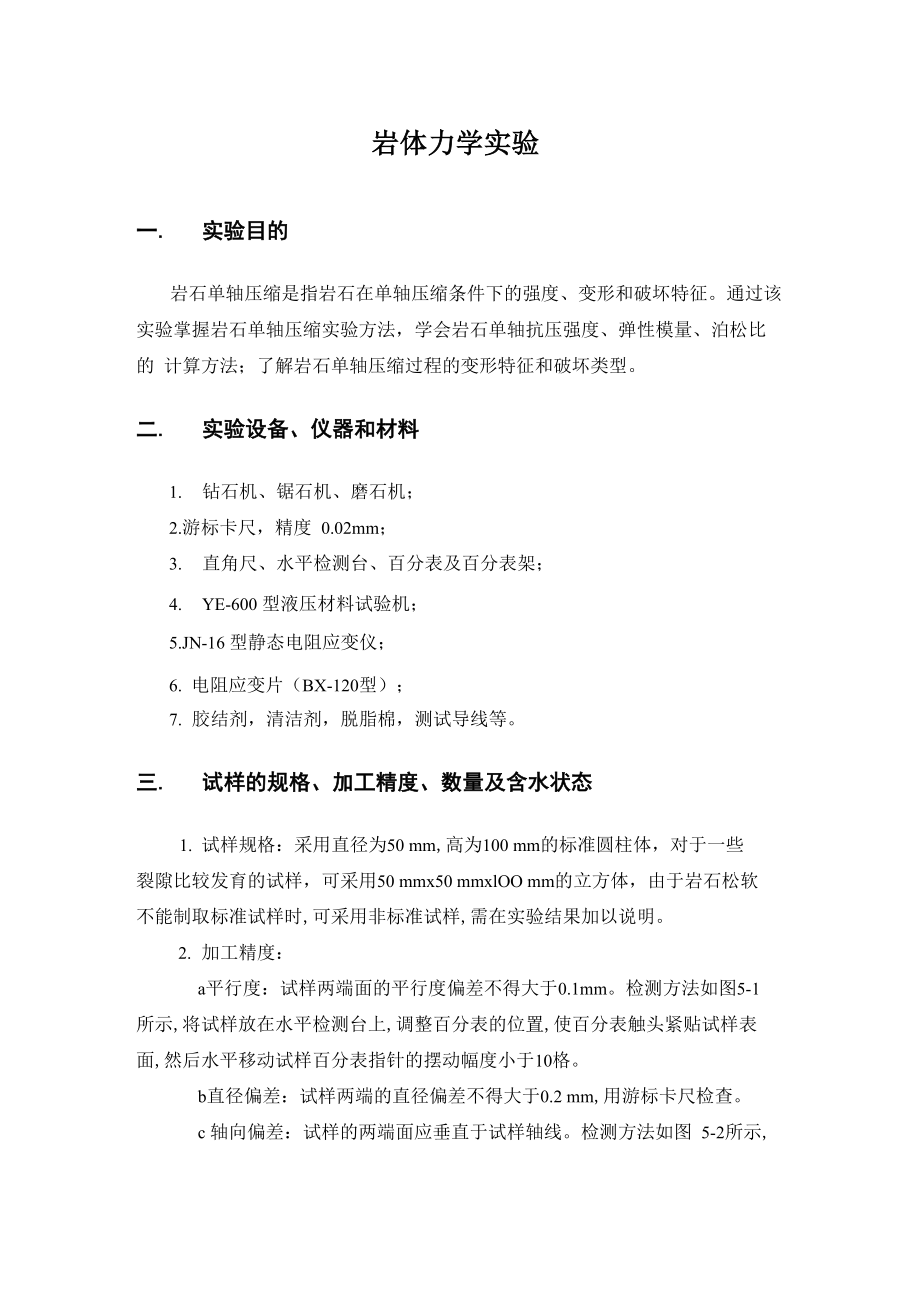

岩体力学实验一. 实验目的岩石单轴压缩是指岩石在单轴压缩条件下的强度、变形和破坏特征通过该 实验掌握岩石单轴压缩实验方法，学会岩石单轴抗压强度、弹性模量、泊松比的 计算方法；了解岩石单轴压缩过程的变形特征和破坏类型二. 实验设备、仪器和材料1. 钻石机、锯石机、磨石机；2.游标卡尺，精度 0.02mm；3. 直角尺、水平检测台、百分表及百分表架；4. YE-600 型液压材料试验机；5.JN-16 型静态电阻应变仪；6. 电阻应变片（BX-120型）；7. 胶结剂，清洁剂，脱脂棉，测试导线等三. 试样的规格、加工精度、数量及含水状态1. 试样规格：采用直径为50 mm,高为100 mm的标准圆柱体，对于一些 裂隙比较发育的试样，可采用50 mmx50 mmxlOO mm的立方体，由于岩石松软 不能制取标准试样时,可采用非标准试样,需在实验结果加以说明2. 加工精度：a平行度：试样两端面的平行度偏差不得大于0.1mm检测方法如图5-1 所示,将试样放在水平检测台上,调整百分表的位置,使百分表触头紧贴试样表 面,然后水平移动试样百分表指针的摆动幅度小于10格b直径偏差：试样两端的直径偏差不得大于0.2 mm,用游标卡尺检查。
c 轴向偏差：试样的两端面应垂直于试样轴线检测方法如图 5-2所示,将试样放在水平检测台上,用直角尺紧贴试样垂直边,转动试样两者之间无明显缝隙3. 试样数量： 每种状态下试样的数量一般不少于3 个4•含水状态：采用自然状态，即试样制成后放在底部有水的干燥器内1〜2 d,1—百分表 2-百分表架 3-试样 4 水平检测台 图 5-1 试样平行度检测示意图 四.电阻应变片的粘贴1—直角尺 2-试样 3- 水平检测台图 5-2 试样轴向偏差度检测示意图图 5-3 电阻应变片粘贴1. 阻值检查：要求电阻丝平直，间距均匀，无黄斑，电 阻值一般选用 120 欧姆，测量片和补偿片的电阻差值不超过 0.502. 位置确定：纵向、横向电阻应变片粘贴在试样中部， 纵向、横向应变片排列采用“T ”形，尽可能避开裂隙，节理 等弱面3. 粘贴工艺：试样表面清洗处理-涂胶-贴电阻应变片f固化处理f焊接导线f防潮处理五. 实验步骤1. 测定前核对岩石名称和试样编号，并对岩石试样的颜色、颗粒、层理、 裂隙、风化程度、含水状态等进行描述2. 检查试样加工精度并测量试样尺寸，一般在试样中部两个互相垂直方 向测量直径计算平均值。
3. 电阻应变仪接通电源并预热数分钟后, 连接测试导线，接线方式采用公共补偿半桥连接方式4. 将试样放置在试验机的承压板中心，然后对纵向、横向应变片分别进行 反复预调平衡5. 施加初载荷，检查试验机和应变片工作情况，正常后以1.0〜2.0 kN/s的 加载速度均匀加载，按估计破坏载荷的十分之一间隔读数，纪录相应载荷下的纵 向、横向应变，均匀加载直至试样完全破坏每个测试过程读数不得少于 7个点， 同一试样的纵向、横应变尽可能同时读出6. 记录破坏载荷值及加载过程中出现的现象，并对试样破坏形态进行描述六. 实验结果整理1. 岩石单轴抗压强度：R 二— c S式中：RC—试样单轴抗压强度，MPa；——试样破坏载荷， N；S—试样初始截面积，mm2岩石单轴抗压强度测定结果填入表 5-1表 5-1 岩石单轴抗压强度测定结果岩石名称试件 编号岩性描述试样尺寸破坏载荷/kN抗压强冃度/MPaDxL/mm单值均值1232. 绘制岩石单轴压缩应力-应变曲线 实验结束后检查每一组的实验结果，废弃可疑数据，分别计算试样所受应力o和与之对应的纵向应变耳、横向应变£2以及体积应变值£，体积应变值按下1 2 v式计算：£ =£ + 28v 1 2将单轴压缩实验记录与计算结果填入表 5-2。
然后以纵向应力为纵坐标，以应变为横坐标描出并光滑连接测点岩石试样单轴压缩实验的应力 -应变曲线 如图 5-4表 5-2 岩石单轴压缩变形测定纪录试样 编号—载荷/kN 项目 204060801001201401601802002001轴向应力o/MPa纵向应变£]横向应变£2体积应变匕2轴向应力o/MPa纵向应变£]横向应变£2体积应变匕3轴向应力o/MPa纵向应变£]横向应变£2体积应变匕根据岩石单轴压缩实验的应力-应变曲线计算变形参数由于岩石压缩过程中各个阶段的变形情况有所不同，弹性模量又分为切线模量E（又称弹性模量或杨氏模量）和割线模量e50 （又称变形模量），分别按下式计算:E 4 t AsE = —50-50 8式中：△ 纵向应力-应变曲线中直线段的纵向应力增量，MPa；△ £—纵向应力-应变曲线中直线段的纵向应变增量；O —单向抗压强度的50%的应力值，MPa；5 0E —试样与o对应的纵向应变值50 504.泊松比: 岩石在单轴压缩过程中纵向变形的同时横向也发生相应变形，在轴向应力 -纵向应变与轴向应力-横向应变曲线上，对应直线段纵向应变和横向应变的平均 值计算泊松比“：8卩=-^p81p式中：卩一岩石的泊松比；£ p—纵向应力-纵向应变曲线中对应直线段部分的应变的平均值; 1P£ p—纵向应力-横向应变曲线中对应直线段部分的应变的平均值。
2P弹性模量Et、变形模量E50及泊松比“测定结果填入表5-3：表5-3弹性模量件、变形模量E50及泊松比“测定结果岩石 名称试样 编号性述 岩描弹性模量E /GPa变形模量E50/GPa泊松比“单值均值单值均值单值均值七. 实验报告要求实验结束后认真独立填写实验报告，实验报告应包括以下内容1. 实验目的；2. 主要实验仪器；3. 实验步骤；4. 原始数据及实验数据整理；5. 对本实验的建议八. 思考题1. 试验机上为何要配备球形调节座？2. 影响单轴压缩实验结果的实验因素有那些？3. 单轴压缩破坏的类型有那几种？实验六 岩石常规三轴压缩实验一. 实验目的岩石常规三轴压缩实验是指岩石试样在轴对称应力组合方式（0]>02=03）的 三轴压缩实验通过该实验使学生掌握岩石常规三轴实验方法，并能根据岩石在 不同围压下实验结果计算出内摩擦角 与粘结力 c ，绘制出岩石的强度曲线，进 一步理解岩石的强度准则二. 实验设备、仪器和材料1. 钻石机、锯石机、磨石机；2. 游标卡尺，精度 0.02mm；3. 干燥器；4. 直角尺、水平检测台、百分表及百分表架5. YE-2000 型液压材料试验机；6. 三轴室，三轴液压源；7. 热缩管、胶带、密封圈等。
三. 试样的规格、加工精度、数量及含水状态1. 试样规格：采用直径为50 mm,高为100 mm的标准圆柱体2. 加工精度：a平行度：试样两端面的平行度偏差不得大于0.1mm检测方法如图5-1 所示,将试样放在水平检测台上,调整百分表的位置,使百分表触头紧贴试样表 面,然后水平移动试样百分表指针的摆动幅度小于 10 格b直径偏差：试样两端的直径偏差不得大于0.2 mm,用游标卡尺检查c 轴向偏差：试样的两端面应垂直于试样轴线检测方法如图 5-2 所示, 将试样放在水平检测台上,用直角尺紧贴试样垂直边,转动试样两者之间无明显缝隙3. 试样数量：每种岩石同一状态下，试样数量一般不少于 5 个，每个试样在 一定围压下的进行实验4•含水状态：采用自然状态，试样制成后放在底部有水的干燥器内1〜2 d, 以保持一定的湿度，但试样不得接触水面四. 实验步骤1. 测定前核对岩石名称和试样编号，并对试样的颜色、颗粒、层理、裂隙、 风化程度、含水状态等进行描述2. 检查试样加工精度并测量试样尺寸，一般在试样中部两个互相垂直方向 测量直径计算平均值3. 围压一般取 5MPa、10 MPa、15 MPa、20 MPa 和 25 MPa。
4. 试验机量程，一般应满足0.2P0
10. 再以1.0 kN/s〜2.0 kN/s的加载速度均匀加载，直至试样破坏，立即关闭 液压泵卸载阀，再打开试验机的回油阀卸轴压11. 纪录破坏载荷及围压值打开三轴室的放气阀，卸掉上压盖取出试样， 破坏类型描述五•实验结果整理1. 计算一定侧压力作用下岩石的抗压强度幻：P1 S式中：幻max—岩石三轴抗压强度，MPa；P—纵向破坏载荷，N；F—试样初始截面积，m2 总：^i |2•计算内摩擦角和粘结力■R 在直角坐标系绘制勺-幻的关系曲线图6-2， ' 1 - 对实验值采用最小二乘法进行线性回归，计算出其斜率m和纵轴上的截距b，即c二mc + b线1 3性方程，其中m和b可用下式计算：ZccZc -ZcZ b = 形1 2—（乙c ）2 一 n乙c 2U_U I2.IU ll».U 341 JO億向蛊力门1图6-2围压与纵向抗压强度关系曲线根据库伦-摩尔准则，岩石的内摩擦角0和3 3Zc Zc 一 工 m = 3 1-（乙c ）2 一 n乙c 23 3式中：£一岩石三轴抗压强度，MPa； §—围压，MPa；n一试样数量粘结力c可利用参数m和b按下式计算:, .m -10 = arcsm冀 尔 虞 游 皴图6-3岩石三轴试验摩尔园及包络线m +17 1 - sin © c = b —2cos©3. 绘制摩尔圆及其包络线：在纵横相同比例的直角坐标系内，选取3〜5个§值，用回归后的直线方 程◎] = m^ + b计算出相应的O]值。
再分别以（勺+幻）/2, 0为圆心，以（o「o3） /2 为半径绘制出一组摩尔圆，摩尔圆的外包络线，即为该组岩石的强度曲线，包 络线在Y轴上的截距为粘结力c，与X轴的夹角为内摩擦角©岩石三轴压缩实 验结果填入表 6-1表 6-1 三轴压缩实验结果岩石 名称编岩性描述试样尺寸°3/MPa破坏载荷/kN/MPamb /MPa内摩擦角◎度凝聚力c/ MPaDxL/mm12345六. 实验报告要求实验结束后认真独立填写实验报告，实验报告应包括以下内容1. 实验目的；2. 主要实验仪器；3. 实验步骤；4. 原始数据及实验数据整理；5. 对本实验的建议七. 思考题1. 三轴实验过程中主要主意事项有哪几项？2. 通过三轴实验说明岩石承载能力与哪些因素有关？3. 你对本次实验的建议和意见4. 实验七 岩石抗拉强度测定一. 实验目的岩石抗拉强度是指岩石承拉伸条件下能够承受的最大应力值通过该实验 使学生掌握采用巴西劈裂法测定岩石抗拉强度的方法，并与岩石抗压强度进行比 较，从而了解脆性岩石材料的强度特点二. 实验设备、仪器和材料1. 钻石机、锯石机、磨石机；2.游标卡尺，精度 0.02mm；3. 劈裂夹具；5. 钢丝垫条，用直径为2.0 mm〜3.0 mm钢丝；4. YE-300型液压材料试验机。
三. 试样的规格、加工精度、数量及含水状态1. 试样规格：采用直径为50 mm,高为25 mm〜50 mm的标准圆柱体2. 试样数量：每种岩石同一状态下，试样数量一般不少于 5 块3. 含水状态：采用自然状态,试样制成后放在底部有水的干燥器内1〜2 d 以保持一定的湿度,但试样不得接触水面四. 实验原理巴西劈裂法测定岩石抗拉强度是国际岩石力学学会标准推荐的方法,对称圆 盘试样受集中载荷 P 的作用下,依据弹性理论得知,圆盘加载直径上任一点(0, y)的应力状态为：2 PQ =-X 兀DL2 P( 4 D 2兀 DL D2 — 4y2-1)(2)式中：P为载荷，D、L分别为试样直径和厚度，试样中心处(y=0)的应力状态为：2 P(5 =—xo 兀 DL3)6P5 = yo 冗 DL4)由式(3)、式(4)得出，圆盘试样中心处压应力是拉应力的 3 倍，但由于岩石抗拉强度远低于抗压强度，一旦拉应力达到试样的抗拉强度时中心发生破坏，通常认为拉应力对破裂起主导作用五. 实验步骤1. 测定前核对岩石名称和试样编号，并对试样的颜色、颗粒、层理、裂隙、 风化程度、含水状态等进行描述2. 用游标卡尺测量试样尺寸，保留两位小数 。
3. 将试样放置劈裂夹具内，再用V型卡具及两侧夹持螺钉固定好试样，见 图 7-1 4. 把劈裂夹具放入试验机的上、下承压板之 间，使试样中心线和试验机的中心线在一条直线上5. 开动试验机，松开劈裂夹具两侧夹持螺钉 然后以0.07kN/s〜0.12 kN/s的加载速度均匀加载， 直至破坏6. 记录破坏载荷，破坏类型描述六. 实验结果整理1-垫条； 2-加具座；3-试样；4-加持螺钉图 7-1 劈裂法抗拉实验加具示意图岩石抗拉强度：RL2 P兀DL式中：RC—试样抗拉强度，MPa；P—试样破坏载荷，N；D一试样直径(立方体试样D为高度)，mm ；L—试样厚度，mm岩石抗拉强度测定结果填入表 7-1表 7-1 岩石抗拉强度测定结果岩石名称试样编号岩性描述试样尺寸破坏载荷/kN抗拉强度/MPaDxL/mm单值均值123七. 实验报告要求实验结束后认真独立填写实验报告，实验报告应包括以下内容1. 实验目的；2. 主要实验仪器；3. 实验原理；4. 实验步骤；5. 原始数据及实验数据整理；八. 思考题1. 岩石抗拉强度为什么要重复进行 5 次？2. 加载速度如何影响岩石抗拉强度？。
