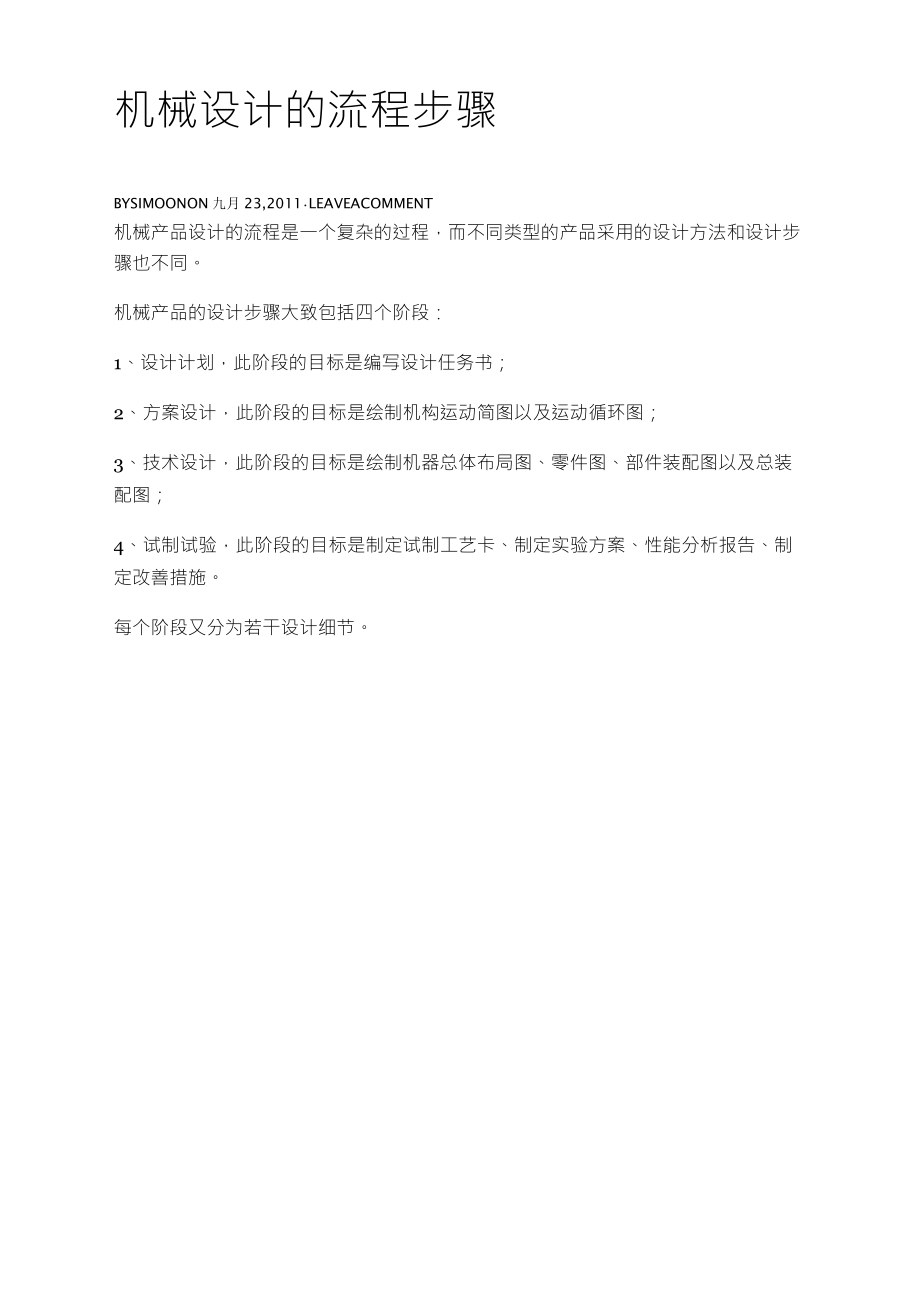

机械设计的流程步骤_第1页
1/3

机械设计的流程步骤BYSIMOONON 九月 23,2011LEAVEACOMMENT机械产品设计的流程是一个复杂的过程,而不同类型的产品采用的设计方法和设计步骤也不同机械产品的设计步骤大致包括四个阶段:1、设计计划,此阶段的目标是编写设计任务书;2、方案设计,此阶段的目标是绘制机构运动简图以及运动循环图;3、技术设计,此阶段的目标是绘制机器总体布局图、零件图、部件装配图以及总装配图;4、试制试验,此阶段的目标是制定试制工艺卡、制定实验方案、性能分析报告、制定改善措施每个阶段又分为若干设计细节上面说了机械产品的设计步骤和流程,下面是机械零件的设计步骤或设计流程:机械零件设计步骤(流程)一般大致地分为以下几步:1、根据零件的使用要求来确定零件的类型和结构;2、根据机器设备的工作要求,计算作用于零件上的载荷;3、根据零件的类型、结构和所受载荷,分析零件可能的失效形式,以确定零件的设计准则;4、根据零件的工作条件以及对零件的特殊要求,依据选材原则选择合适的材料;5、根据设计准则计算并确定零件的基本尺寸;6、根据工艺性以及标准化原则设计的零件的结构;7、零件机构细节设计完成后,必要时用更详细的校核计算来判断零件结构的合理性;。
