离网光伏发电系统分类及工作特点

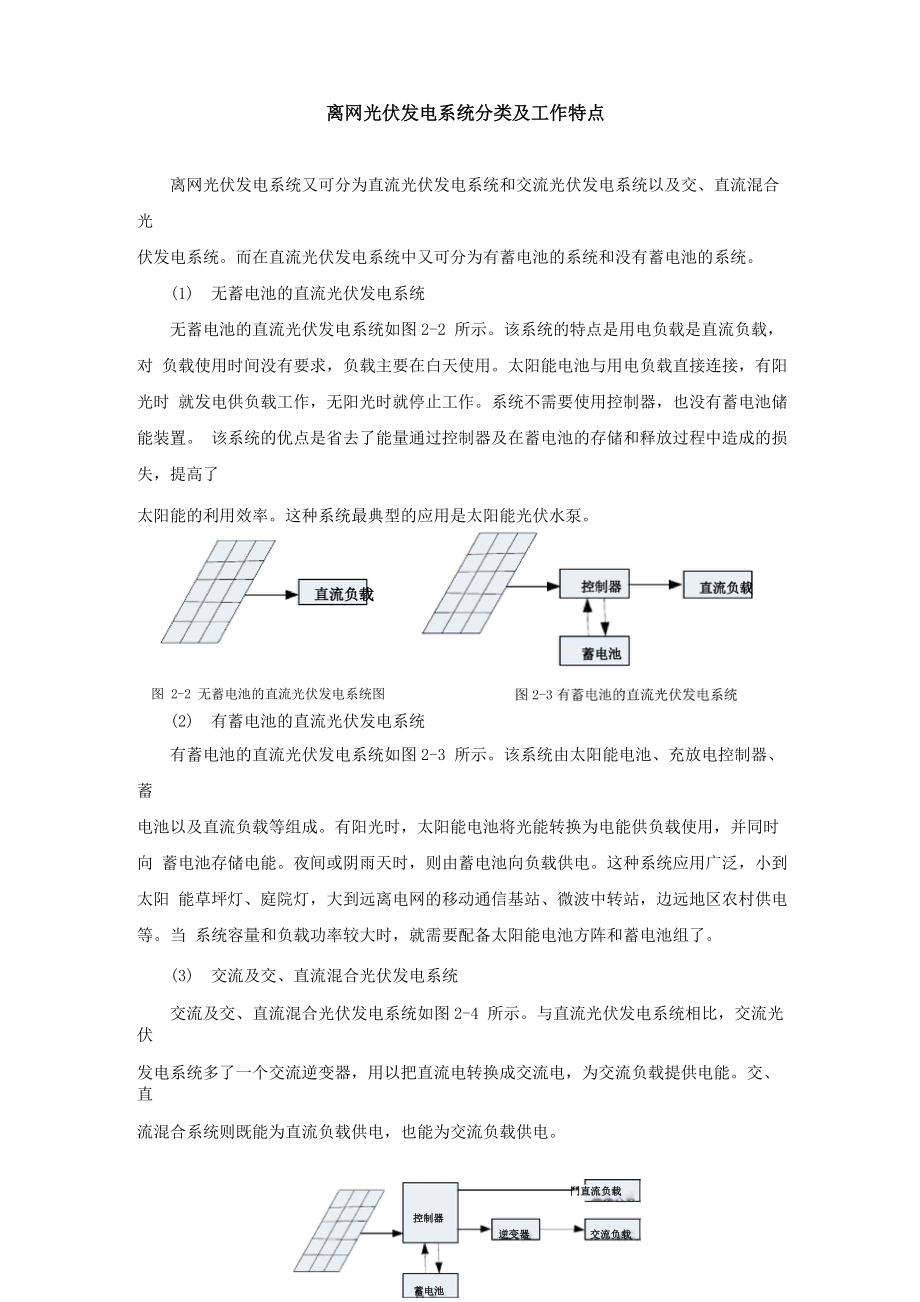

离网光伏发电系统分类及工作特点离网光伏发电系统又可分为直流光伏发电系统和交流光伏发电系统以及交、直流混合光伏发电系统而在直流光伏发电系统中又可分为有蓄电池的系统和没有蓄电池的系统1) 无蓄电池的直流光伏发电系统无蓄电池的直流光伏发电系统如图2-2 所示该系统的特点是用电负载是直流负载，对 负载使用时间没有要求，负载主要在白天使用太阳能电池与用电负载直接连接，有阳光时 就发电供负载工作，无阳光时就停止工作系统不需要使用控制器，也没有蓄电池储能装置 该系统的优点是省去了能量通过控制器及在蓄电池的存储和释放过程中造成的损失，提高了太阳能的利用效率这种系统最典型的应用是太阳能光伏水泵图 2-2 无蓄电池的直流光伏发电系统图(2) 有蓄电池的直流光伏发电系统有蓄电池的直流光伏发电系统如图2-3 所示该系统由太阳能电池、充放电控制器、蓄电池以及直流负载等组成有阳光时，太阳能电池将光能转换为电能供负载使用，并同时向 蓄电池存储电能夜间或阴雨天时，则由蓄电池向负载供电这种系统应用广泛，小到太阳 能草坪灯、庭院灯，大到远离电网的移动通信基站、微波中转站，边远地区农村供电等当 系统容量和负载功率较大时，就需要配备太阳能电池方阵和蓄电池组了。

3) 交流及交、直流混合光伏发电系统交流及交、直流混合光伏发电系统如图2-4 所示与直流光伏发电系统相比，交流光伏发电系统多了一个交流逆变器，用以把直流电转换成交流电，为交流负载提供电能交、直流混合系统则既能为直流负载供电，也能为交流负载供电控制器蓄电池鬥直流负载交流负载逆变器图 2-4 交流和交、直流混合光伏发电系统(4) 市电互补型光伏发电系统所谓市电互补光伏发电系统，就是在独立光伏发电系统中以大阳能光伏发电为主，以普 通 220V 交流电补充电能为辅，如图 2-5 所示这样光伏发电系统中太阳能电池和蓄电池的 容量都可以设计得小一些，基本上是当天有阳光，当天就用太阳能发的电，遇到阴雨天时就 用市电能量进行补充我国大部分地区基本上全年都有三分之二以上的晴好天气，这样系统 全年就有三分之二以上的时间用太阳能发电，剩余时间用市电补充能量这种形式即减小了 太阳能光伏发电系统的一次性投资，又有显著的节能减排效果，是太阳能光伏发电在现阶段 推广和普及过程中的一个过渡性的好办法这种形式的原理与下面将要介绍的无逆流并网型 光伏发电系统有相似之处，但还不能等同于并网应用直流负载/ / / //vy/控制器//Vv - 逆变器■交流负载/ fAroonv市电切换蓄电池电路AC220V图 2-5 市电互补型光伏发电系统市电互补型光伏发电系统的应用举例。

某市区路灯改造，如果将普通路灯全部换成太阳能路 灯，一次性投资很大，无法实现而如果将普通路灯加以改造，保持原市电供电线路和灯杆 不动，更换节能型光源灯具，采用市电互补光伏发电的形式，用小容量的太阳能电池和蓄电 池(仅够当天使用，也不考虑连续阴雨天数)，就构成了市电互补型太阳能光伏路灯，投资 减少一半以上，节能效果显著。
