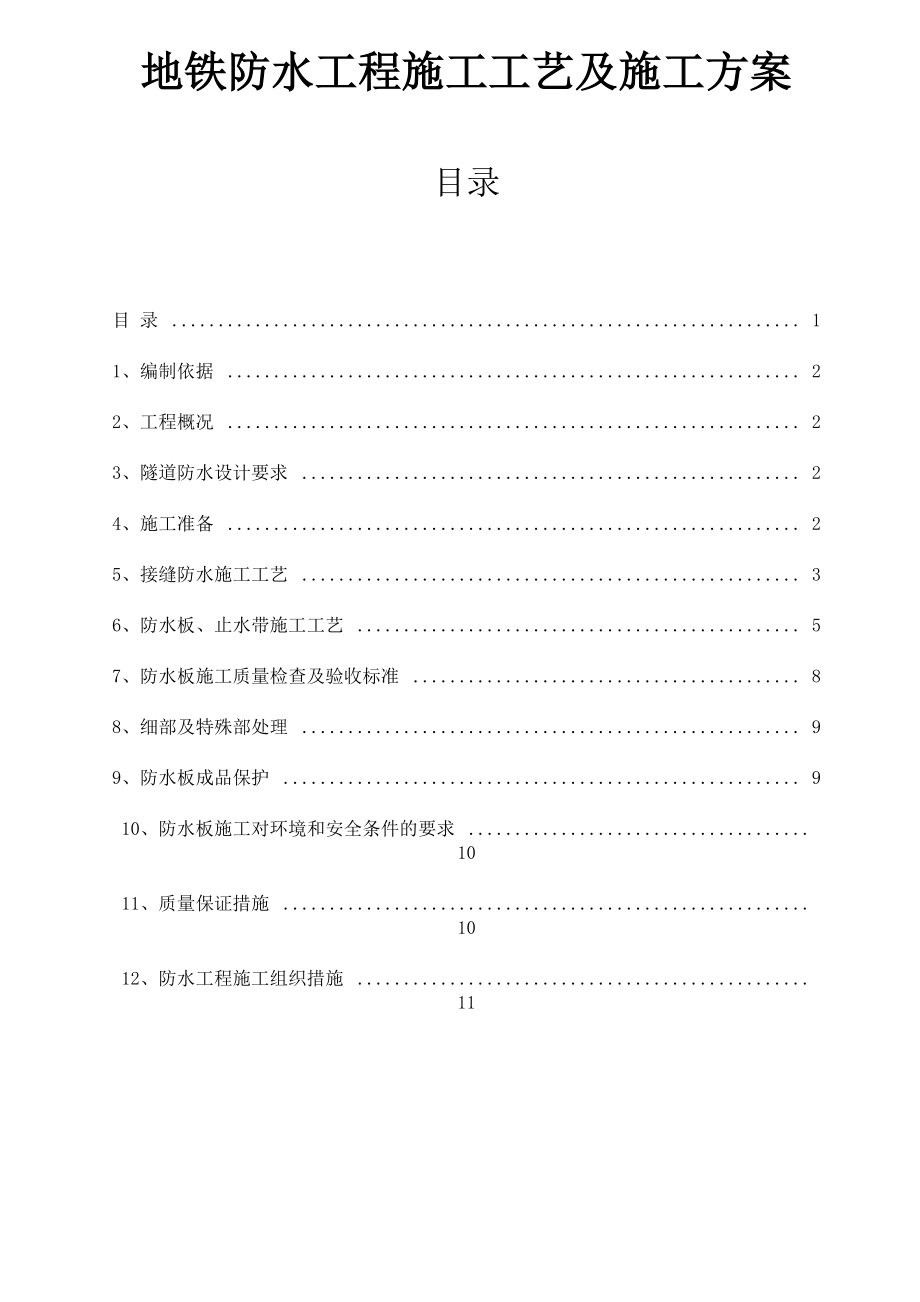

地铁防水工程施工工艺及施工方案目录目 录 11、编制依据 22、工程概况 23、隧道防水设计要求 24、施工准备 25、接缝防水施工工艺 36、防水板、止水带施工工艺 57、防水板施工质量检查及验收标准 88、细部及特殊部处理 99、防水板成品保护 910、防水板施工对环境和安全条件的要求 1011、质量保证措施 1012、防水工程施工组织措施 111、编制依据1.1、《地下工程防水技术规范 》 GB50108-20081.2、《地下防水工程质量验收规范 》 GB50208-20081.3、 《高分子防水材料（第二部分 止水带）》（GB/18173.2-2000）1.4、 本项目建筑施工图、结构施工图1.4、本工程防水工程施工应严格遵守上述规范及施工图的规定2、工程概况工程的详细描述3、 隧道防水设计要求本工程隧道结构防水设计要求：3.1、 隧道结构防水等级定为二级，结构不允许漏水，隧道顶部不允许漏水，侧墙表 面允许有少量、偶见的湿渍，总湿渍不应大于总面积的6/1000，任100m防水面积上的湿 渍不超过4处，任一湿渍的面积不应大于0.2m2。
3.2、 接缝防水1） 、变形缝约30m 一道，缝宽30m防水材料选用止水带、双组份聚硫橡胶、聚氨 酯橡胶、聚合物砂浆等2） 施工缝分纵向施工缝和环向施工缝，环向施工缝一般8m —道，纵向施工缝施少 设，其防水具体做法为搭接面凿毛、清洗干燥后，在施工缝的断面上设置3mm厚镀锌钢 板止水带3） 隧道结构底板、侧墙采用1.5mm厚PVC防水板顶板采用非焦油双组分聚氨酯防 水涂料，厚度不应小于2.5mm3.3、 附加外防水层1） 、顶板：采用1.5mm厚PVC防水板，采用细石混凝土进行保护；2） 、侧墙：采用1.5mm厚PVC防水板，设置钢板桩支护段采用砖墙保护；3） 、底板：采用1.5mm厚PVC防水板，采用细石混凝土进行保护；4） 、收口处理：在防水板和涂料之间采用自粘改性沥青卷材、外贴式止水带或与其 材料相容的其它材料进行收口处理4、 施工准备4.1、材料准备：PVC防水板（厚1.5mm）、中埋式止水带、背贴式止水带、双组分聚 硫密封胶、自粘改性沥青防水卷材4.2、施工机具准备： 基层清理：小平铲、吹灰器、扫帚； 卷材铺贴：弹线盒、剪刀、壁纸刀、卷材展铺器； 卷材热熔施工：双焊缝自动焊接机、手持焊枪； 其它机具足量配备。
4.3、基层准备：1）基层坚实、平整、干燥、干净，并会同监理工程师严格执行交接检查；2） 平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆 角，圆弧半径不小于 50mm；3）穿出基层的构件须安装完毕后方可进行防水施工；4）底板砼垫层应无明水，但需热熔满粘附加层的基层应干燥、干净；侧墙及顶板 基层应干燥4.4、消防安全准备： 做好安全、消防准备工作，现场配备足够的消防器材，确保消防道路的畅通5、接缝防水施工工艺 是由于结构不同刚度、不均匀受力及考虑到砼结构胀缩而设置的结构缝隙，位于断 面发生变化处、各出入口衔接处设置，是防水处理也是结构自防水中的关键环节之一变形缝部位采用中埋式橡胶止水带和背贴式橡胶止水带的防水处理做法顶板和侧墙处于结构背水面设置不锈钢接水槽变形缝的宽度为20mm，用油漆标明位置，构造见 图 3-4 变形缝防水示意图底板接缝:JQC- ■: M1 _m心心宀罷垠1.二;mn津二瀬珀板1兄THTI^C'澗世罷侧墙接缝買鑑 馨卡担aAdi/Elug」 (搀霍裳甕船巴輩起顶板接缝曲閱0罰富授二乐步策而丽丽Si丽射1山I护讥'仞.邂1兀绩理弋携厂文盘旺垃-i- 知讶」—— ' -.禅彌卅松施工要点：(1) 变形缝部位的混凝土应进行充分的振捣，保证止水带与混凝土之间咬合密实。
钢边橡胶止水带应定位准确，要求止水带纵向轴线与变形缝对齐2) 中埋式注浆止水带固定在钢筋上的间距不大于40cm，固定应牢固可靠，避免浇筑和振捣混凝土时止水带变形移位影响防水效果，振捣时严禁振捣棒触及止水带3) 背贴式止水带与防水板之间应不透水焊接，焊接部位牢固可靠；止水带采用对接法连接，但应保证连接部位的抗拉强度不得小于母材强度的 80%；连接部位不得位于 结构转角等应力集中部位；采用手工焊接的部位应重点加强6、防水板、止水带施工工艺販「.朋根据结构施工的要求，进行分段分层进行施工：泌啟.「爲滋规二 I I . C '1 '•漪 ift i"./1.，门ri科叫C肪水板1或L Pl戢;1、退數.迤閔載辭〕P-1204^■m-每一施工段防水层施工顺序：砼垫层施工--底板防水层铺设—细石砼保护层施工—下层边墙防水层施工—上层边墙防水层施工—顶板防水层施工1、底板防水层施工（1）基坑垫层施工 基坑开挖至设计标高后，铺设 150mm 厚 C15 混凝土垫层，并作养护2）铺设 PVC 防水板及焊接将 1.5mm 厚 PVC 防水板空铺在 C15 混凝土垫层上，应平整顺直、不得扭曲应横向 布置，以尽量减少接头。
所有施工缝部位的防水板预留长度均超过预留搭接钢筋顶端最 少40cm,也可将预留部分卷起后固定，并注意保护防水板采用热熔法手工焊接在塑料圆垫片上，焊接牢固可靠，避免浇筑和振捣混凝 土时防水板脱落防水板固定时注意不得拉得过紧或出现大的鼓包，铺设好的防水板应与基面凹凸起 伏一致，保持自然、平整、伏贴，以免影响灌注混凝土的尺寸或使防水板脱离圆垫片防水板之间接缝采用双焊缝进行热熔焊接，搭接宽度10cm焊接完毕后采用检漏器 进行充气检测，充气压力为0・25Mpa，保持该压力不少于15分钟，允许压力下降10% 如压力持续下降，应查出漏气部位并对漏气部位进行全面的手工补焊3） 安装中埋式、背贴式止水带 沿施工缝或变形缝的位置安装环向及纵向背贴式止水带使用手动热风焊枪将背贴式 PVC 止水带焊在相应位置处的防水板上，中埋式、背贴式止水带要求顺直，其中心线 必须与施工缝或变形缝重合，要求焊接牢固4） 防水板覆盖前的质量验收 由监理有关人员现场对防水板的施工质量进行全面检查，经验收合格后，方可进行下一道工序5） 铺设保护层在底板防水层铺设完毕后，应立即进行5cm厚的细石混凝土刚性保护层待其强度 达到 70%时方可上人进行下一步施工。
2、边墙防水板施工（采用 PVC 垫片固定法）（1） 120mm 厚砖墙保护层侧墙砌筑 120mm 厚砖墙，注意砖墙平整顺直2） 铺设 PVC 防水板及焊接将防水板沿立墙方向（或环向）铺设，搭接边宽度为本10cm用手动焊枪将防水板 与 PVC 垫片一一点焊固定铺设时，应合理布置，尽量减少接头铺设防水板时，应注意根据基层的凸凹不平度来确定PVC防水板的松弛度如果太 紧，浇筑砼时易拉坏防水板反之太松，浇筑砼时防水板易扭曲、折叠，同样拉坏防水 板3）安装中埋式、背贴式止水带 同底板防水层作法(4) 防水板覆盖前的质量验收3、特殊部位的防水施工 特殊部位主要包括施工缝、变形缝、明挖结构顶板和侧墙连接部位不同材料之间的 过渡搭接、与区间及出入口的连接等施工缝、变形缝是结构防水的薄弱环节对此处理的好坏将会直接影响结构整体的 防水质量，因此须认真做好连接部位的防水施工八、防水板焊接及注意事项1•防水板焊接 所有搭接缝全部采用热风焊接焊接方式有两种：手动焊接和自动焊接1)防水板搭接双焊缝平面图焊缝焊缝检查沟A—A图8-1防水板搭接双焊缝平面图(2)竖向焊缝与横向焊缝成十字相交时(十字形焊缝)，在焊接第二条缝前，先将第一条焊缝外的多余边削去，将台阶修理成斜面并熔平，修整长度＞12mm，以确保焊接质量和焊机顺利通过。
见图8-2十字交叉焊样图 图8-2 十字交叉焊样图1■■"?£空::空:mm?•农:金：：玄::-■■.Z.Z./"Xxr---_ _1 ,：ino⑴手动焊接 适用于阴阳角等细部、损坏部位以及大面的长焊缝的焊接在阴阳角及细部处理的 地方，焊接时用20mm宽的小焊嘴，而在大面上时可用40mm宽的大焊嘴焊接分三个步 骤：① 点焊：先预热焊枪4分钟左右，然后沿PVC防水板搭接边里侧进行点焊固定防水 板② 预焊：沿搭接边的里侧，从点焊的位置开始进行预焊约2~3cm宽，目的是为了防 止终焊时热量损失③ 终焊：沿搭接边外侧，将剩下2~3cm的没有焊接的部分焊接密实，且沿着搭接边 外缘有溶浆均匀溢出⑵双焊缝自动焊机焊接 适用于大面积的长焊缝焊接焊接之前，检查焊机的状态是否正常，根据现场 具体 条件调整焊机的温度（520—550度）、压力（600N）和行走速度（1.8〜2.2m/min）先 对样品试焊，合格后方可进行正式焊接2•注意事项⑴必须保证电源稳定经常断电会影响焊接质量⑵防水板搭接焊接面应保持干净和清洁焊接面上不许有积水和脏物现象⑶焊接时，要经常用铁刷子将手动焊枪和焊机焊嘴上的焊渣等杂物及时清理干净。
⑷对厚度大于1.5mm的PVC防水板，在所有“T”型节点（有三层搭接）的部位，必 须用刮刀处理成缓角以便保护焊接质量5） 防水板铺设结束后，应有专人检查，有损坏点及时补焊，施工操作人员不得穿 带铁钉的鞋在施工后的防水层上活动，施工工具、应轻拿轻放，应避免在防水层上搬运、 移动重型设备，要及时施作二次衬砌，避免由于长时间悬挂造成自然或人为破坏6） 所有防水板预留搭接处均应用缓冲层和木板、PE泡膜等覆盖住，以免在浇注 结构混凝土时将防水板破坏7） 无论仰拱、边墙、拱部，在绑扎钢筋时，须用石棉水泥板等不燃物挡住，以免 机械碰撞破防水层模筑砼施工时，振捣棒不得接触防水层7、防水板施工质量检查及验收标准1•防水板焊缝搭接宽度和有效宽度规定⑴焊缝搭接宽度① 采用手动焊接时，大面焊缝搭接最少5cm，采用两次焊接；细部处理搭接只能采 用手动焊接，搭接最少宽度为3cm② 采用自动焊接机时，搭接最少12cm，双道焊缝，每道焊缝宽1.5cm⑵焊缝有效宽度 根据所使用焊接方式以及焊嘴的不同，所形成的有效焊缝宽度也不同，一般为 1— 3cm,不能小于1cm2•防水板焊缝检测方法⑴撕裂破坏检测① 焊接前，对焊工和焊机操作员能力的考核。
将试焊的样品切成1 cm左右的长条， 然后进行撕裂测试,所有断裂应发生在有效焊缝以外同时检查焊缝有效宽度② 对已做完的防水板成品进行随机抽查检测，检查完毕后及时修补⑵目测和机械检测 用于对所有焊接缝的检查① 目测：沿焊缝外边缘观察是否有溶浆均匀溢出，否则须进行机械检测② 机械检测：用平口螺丝刀沿焊缝外边缘（没有溶浆均匀溢出的部位）稍用力，检 查是否有虚焊、漏焊部位如果有漏点，做好标记并及时修补8、 细部及特殊部处理1•阴阳角：在此部位正常焊接处理后，再采用预制的阴阳角配件进行焊接，作为双 道安全防水2金属构件穿出防水板的部位① 有压水状态下：采用法兰盘处理（铜板50mmX5mm）；② 无压水状态下：采用不锈钢铁箍和密封膏处理3•与其他防水板的搭接① 有压水状态下：采用钢板螺检连接② 无压水状态下：可采用纯聚氨脂涂料和渗耐收口压条过渡连接4•防水板收口处理：采用背贴式止水带收口9、 防水板成品保护防水板的成品保护对整个防水系统至关重要，因现场的作业条件恶劣，工序交叉复 杂，也是防水最难控制的过程因此，要求各方提高意识加强现场管理和有效的保护措 施1在防水板施工中，严禁穿带钉的工作鞋在其上行走、搬运或推放物品。
2•仰拱防水板施工完毕并验收合格后，应立即铺设土工布（400g/m2）保护层和钢丝 网细石砼性保护层，待细石砼的强度达到上人要求时方可在其上行真诚、搬运或堆放轻 型物品3绑扎钢筋时，架立筋不能直接与防水板接触，使用木块或其它方法隔离对有钢 筋焊接的部位必须采取临时保护措施，如焊接时，在PVC防水板上放一块铁皮以防止防 水板高温烧坏4•在处理施工缝时，如凿毛和清理时，特别注意防止破坏防水板5.在安装和拆除砼模板台车端部的堵头模板时，要密切注意保护，此部位防水板最 易破坏，而且不容易修补6•在浇筑砼时，注意插入式振捣棒或其它工具不能碰坏防水板7•浇筑砼时，对外贴式PVC止水带部位振捣要密实，保证止水带分区效果和防止渗 漏时发生窜水现象8.每个班组设立一名专职检查员值班（尤其是在绑钢筋和浇砼时），发现漏点做好标 记及时修补10、 防水板施工对环境和安全条件的要求1•通风的要求PVC 防水板在焊接过程中，会产生少量的烟雾（来自防水板中的增塑剂、稳定剂等 辅助材料），但对人体无害只要能满足喷砼、出碴及安装钢筋时的通风条件即可，无特 殊要求2. 动力和照明电要求PVC 防水板施工时需要稳定的足够的动力和照明电源， 施工工具的电压为220V/50Hz，功率为5KW,照明电压按现场规定要求。
3. 安全要求① 总包方须提供安全通道和足够的安全作业场地以及安全稳定的工作平台（在顶部 施工时）② 非机电人员不准动用机电设备，对所用电源及机电设备要有防护措施同时注意 用电安全，非电工人员严禁乱接电③ 进入施工现场必须带安全帽，施工现场不准抽烟，酒后不准进入施工现场④ 在施工前应对脚手架或工作平台的安全和稳定性进行检查，确保无问题后方可在 其上进行施工，同时必须戴上安全带11、 质量保证措施1、 质检人员要持证上岗2、 杜绝质量事故发生在质量体系中，严格控制施工准备，控制原材料、构件、半成品、设备采购，保证 进场材料、设备均符合现行国家有效规范版本的质量要求在施工全过程中，始终贯彻 “谁施工、谁保证，谁主管、谁负责的质量原则，实行质量责任终身制在工序进行中 建立严格的“三检”制度，即自检、互检和交接检上道工序不合格不得进入下道工序 的施工，确保各道工序的质量，以工序质量确保工程质量；建立开工前的技术交底制度； 建立“五不施工、三不交接”制度；建立严格的隐蔽工程检查签证制度对各道工序的 检查验收均以现行国家规范有效版本及设计图纸要求为准绳，任何个人、单位均不得随 意降低规范标准，不得在没有履行合法手续时擅自改变设计内容；建立测量计算资料换 手复核制度；建立严格的跟踪检测制度；建立仪器的定期检测制度。
定期、不定期的组 织工程质量小组对砼衬砌的全过程进行质量检查，对不合格项及时纠正并对下道工序采 取预防措施，将质量隐患消灭在萌芽状态中对已造成的不合格工程责令返工重建，并 建立严格的奖惩制度12、防水工程施工组织措施1、成立以项目经理为主的防水作业组织管理机构，防水作业施工的组织管理质 量保证体系见下图所示防水作业组织质量保证体系防水施工直接由项目经理负责，项目总工程师及防水施工技术负责人专职负责2、 工程施工前，由项目经理组织，项目总工程师及专业负责人主持，组织防水作业 组及有关作业组进行加强防水质量意识学习，并对防水设计、施工方法及流程等进行学 习研究各防水作业组及有关的作业组人员必须经重新考试，持证上岗操作，无证者不 得安排在与防水有关的工序施工3、 各相应的防水部位施工前，由专职防水技术负责人组织作业组人员进行施工方法、 技术质量要求等技术交底，让作业组的作业人员充分理解设计意图和施工方法，作到施 工人员人人心中有数4、 防水技术负责人既是技术负责人，又是施工组织负责人；直接组织防水作业组施 工，以确保工序质量防水部位防水构造按设计施工完成后，由质检工程师进行工序质 量评定并将质量情况上报监理工程师，由监理工程师决定是否进行下一工序施工。
5、 防水作业组及防水技术负责人除专职负责防水施工外，还参与相应结构防水部位 施工质量控制与管理，如变形缝及施工缝处混凝土灌注施工等均要由防水负责人进行质 量监督2016年8月10日。
