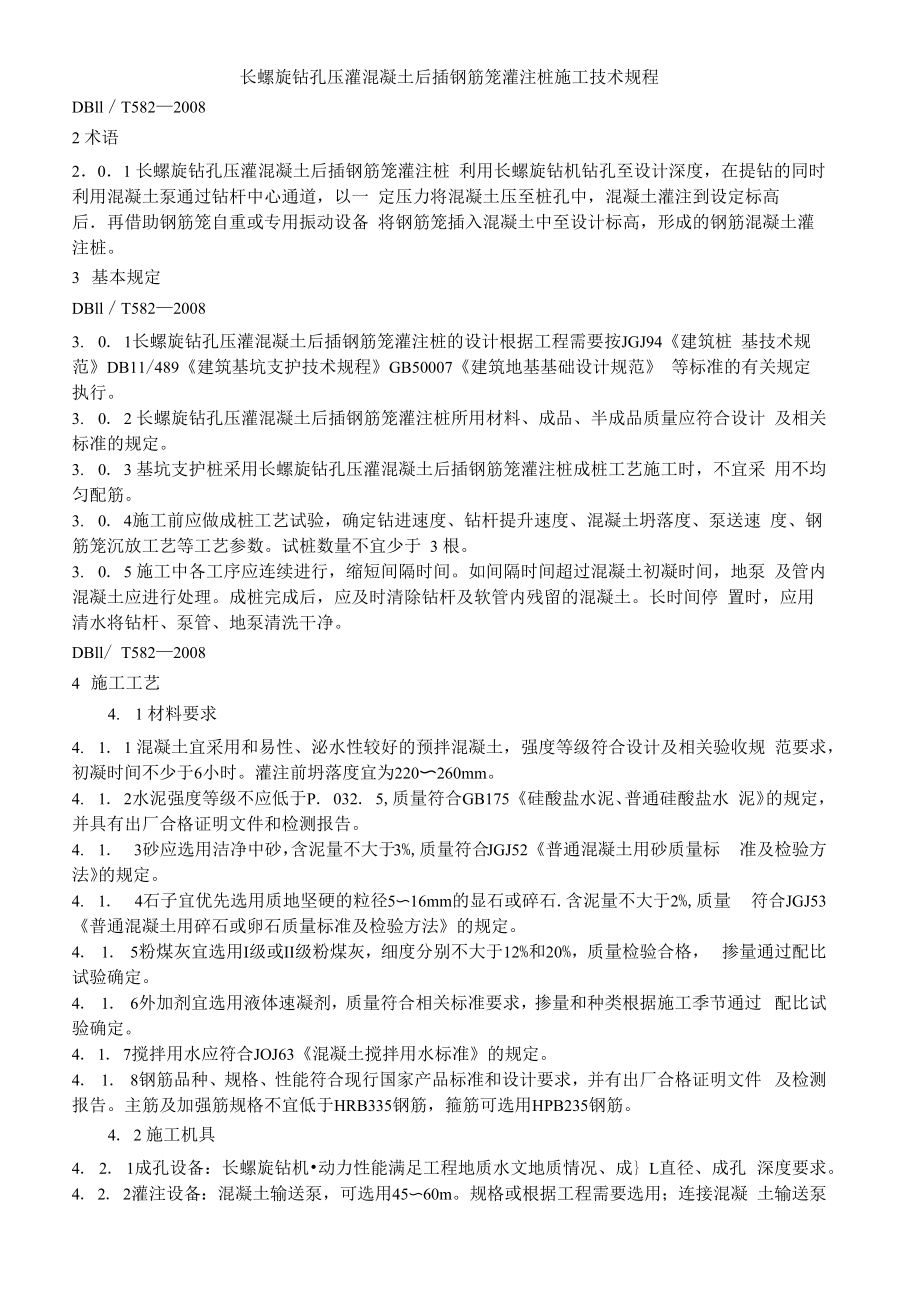

长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工技术规程DBll／T582—20082 术语2．0．1 长螺旋钻孔压灌混凝土后插钢筋笼灌注桩 利用长螺旋钻机钻孔至设计深度，在提钻的同时利用混凝土泵通过钻杆中心通道，以一 定压力将混凝土压至桩孔中，混凝土灌注到设定标高后．再借助钢筋笼自重或专用振动设备 将钢筋笼插入混凝土中至设计标高，形成的钢筋混凝土灌注桩3 基本规定DBll／T582—20083. 0. 1长螺旋钻孔压灌混凝土后插钢筋笼灌注桩的设计根据工程需要按JGJ94《建筑桩 基技术规范》DB11/489《建筑基坑支护技术规程》GB50007《建筑地基基础设计规范》 等标准的有关规定执行3. 0. 2 长螺旋钻孔压灌混凝土后插钢筋笼灌注桩所用材料、成品、半成品质量应符合设计 及相关标准的规定3. 0. 3 基坑支护桩采用长螺旋钻孔压灌混凝土后插钢筋笼灌注桩成桩工艺施工时，不宜采 用不均匀配筋3. 0. 4施工前应做成桩工艺试验，确定钻进速度、钻杆提升速度、混凝土坍落度、泵送速 度、钢筋笼沉放工艺等工艺参数试桩数量不宜少于 3 根3. 0. 5 施工中各工序应连续进行，缩短间隔时间如间隔时间超过混凝土初凝时间，地泵 及管内混凝土应进行处理。
成桩完成后，应及时清除钻杆及软管内残留的混凝土长时间停 置时，应用清水将钻杆、泵管、地泵清洗干净DBll/ T582—20084 施工工艺4. 1 材料要求4. 1. 1 混凝土宜采用和易性、泌水性较好的预拌混凝土，强度等级符合设计及相关验收规 范要求，初凝时间不少于6小时灌注前坍落度宜为220〜260mm4. 1. 2水泥强度等级不应低于P. 032. 5,质量符合GB175《硅酸盐水泥、普通硅酸盐水 泥》的规定，并具有出厂合格证明文件和检测报告4. 1. 3砂应选用洁净中砂，含泥量不大于3%,质量符合JGJ52《普通混凝土用砂质量标 准及检验方法》的规定4. 1. 4石子宜优先选用质地坚硬的粒径5〜16mm的显石或碎石.含泥量不大于2%,质量 符合JGJ53《普通混凝土用碎石或卵石质量标准及检验方法》的规定4. 1. 5粉煤灰宜选用I级或II级粉煤灰，细度分别不大于12%和20%，质量检验合格， 掺量通过配比试验确定4. 1. 6外加剂宜选用液体速凝剂，质量符合相关标准要求，掺量和种类根据施工季节通过 配比试验确定4. 1. 7搅拌用水应符合JOJ63《混凝土搅拌用水标准》的规定4. 1. 8钢筋品种、规格、性能符合现行国家产品标准和设计要求，并有出厂合格证明文件 及检测报告。
主筋及加强筋规格不宜低于HRB335钢筋，箍筋可选用HPB235钢筋4. 2 施工机具4. 2. 1成孔设备：长螺旋钻机•动力性能满足工程地质水文地质情况、成｝L直径、成孔 深度要求4. 2. 2灌注设备：混凝土输送泵，可选用45〜60m规格或根据工程需要选用；连接混凝 土输送泵与钻机的钢管、高强柔性管，内径不宜小于150mrn4．2．3 钢筋笼加工设备：电焊机、钢筋切断机、直螺纹机、钢筋弯曲机等4．2．4 钢筋笼置人设备：振动锤、导入管、吊车等4．2．5 其它满足工程需要的辅助工具4．3 施工准备4．3．1 地上、地下障碍物处理完毕，达到“三通一平”，施工用临时设施准备就绪4．3．2 正式进场施工前应对整套施工设备进行检查，保证设备状态良好，禁止带故障没备 进场4．3．3 做好与灌注桩施工相关的水、电管线的布置工作施工现场内道路、基坑坡道应符 合设备运输车辆和起吊设备的行驶要求，对软弱地面进行碾压或夯实等加固处理4．3．4 设备组装时应设立隔离区，专人指挥，严格按程序组装4．3．5 安排材料进场，按要求进行原材料复试4．3．6 开工前应对施工人员进行质量、安全技术交底，并填写《技术交底记录》与《安全 交底记录》，并对设备进行安全可靠性检查．确保施工安全。
4．4 施工工艺4．4．1 长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工工艺流程如图 4 4．1DBll／T582—2008图 4 ． 4 ． 1 长螺旋钻孔压灌混凝土后插钢筋笼灌注桩施工工艺流程4．4．2 放线定位：按桩位设计图纸要求，测设桩位轴线、定位点，并做好标记4．4．3 钻机就位：钻机就位后，保持钻机平稳、调整钻塔垂直，钻杆的连接应牢固4. 4. 4钻机定位后，进行预检，钻尖与桩位点对中•钻机启动前应将钻杆、钻尖内的土块、 残留的混凝土等清理干净4. 4. 5 钻机成孔：钻进速度根据地层情况按成桩工艺试验确定的参数进行控制4. 4. 6 钻机钻进过程中，不宜反转或提升钻杆-如需提升钻杆或反转应将钻杆提至地面， 对钻尖开启门须重新清洗、调试、封堵4. 4. 7桩间距小于1. 3m的饱和粉细砂及软土层部位•宜采取跳打的方法，防止发生串孔4. 4. 8 达到设计桩底标高终孔验收后，进行压灌混凝土作业，首次泵送前或停工时间过长 时，应先开机润管4. 4. 9混凝土开始压灌时，宜先提升钻杆200〜300mm，开始泵送混凝土，确认钻头阀门 打开后方可提钻混凝土的泵送宜连续进行，边泵送混凝土边提钻，提钻速率按试桩工艺参 数控制，控制提钻速率与混凝土泵送量相匹配，保持料斗内混凝土的高度不低于 400mm， 并保证钻头始终埋在混凝土面以下不小于1000mm.4. 4. 10冬期施工应采取有效的冬施方案。
压灌混凝土时，混凝土的人孔温度不得低于5°C4. 4. 11当气温高于30' C时，应在混凝土输送泵管上采取降温措施4. 4. 12混凝土灌注充盈系数不得小于11 04. 4. 13 混凝土试块留置应按有关规定执行4. 4. 14 钢筋笼制作：按设计要求的规格、尺寸制作钢筋笼，刚度应满足振插钢筋笼的要 求，钢筋笼底部应有加强构造，保证振动力有效传递至钢筋笼底部4. 4. 15桩身混凝土灌注完成后应立即进行钢筋笼插入作业4. 4. 16 将振动用钢管在地面水平穿人钢筋笼内，并与振动装置可靠连接，钢筋笼顶部与 振动装置应进行连接钢筋笼吊装时，应采取措施，防止变形，安放时对准孔位，并保证垂 直、居中4. 4. 17 在插入钢筋笼时，先依靠钢筋笼与导管的自重缓慢插入，当依靠自重不能继续插 入时，开启振动装置，使钢筋笼下沉到设计深度，断开振动装置与钢筋笼的连接，缓慢连续 振动拔出钢管钢筋笼应连续下放，不宜停顿，下放时禁止采用直接脱钩的方法4. 4. 18 桩体达到一定强度（灌注后3〜7 天）后，方可进行开槽及桩间土挖除等土方清理工 作DBll／T582——20085 质量标准5. 0. 1 施工前应对钢材等原材料进行检测，质量符合国家标准规定。
5. 0. 2 施工过程中应对成孔、混凝土灌注、钢筋笼制作安装等进行全过程检查5. 0. 3 施工结束后应检查混凝土强度、桩体质量及其承载力5. 0. 4主控项目施工质量应满足表5. 0. 4的规定项目序号内容允许偏差或允许值检查方法主 控 项 目1钢筋笼主筋间距土 10mm用钢尺量2钢筋长度±50mm用钢尺量3桩位支护桩延基坑侧壁方向 100m m,垂直基坑侧壁方向150mm，工程桩满足GB50 20 2表5 1 4中干成 孔灌注桩要求用钢尺和全站仪量测4孔深0， +300mm测钻杆5混凝土强度满足设计要求查验试件报告或钻芯 取样送检6桩身质量（工程桩）按桩基检测技术规范按桩基检测技术规范7承载力（工程桩）满足设计要求按桩基检测技术规范5．0．5 一般项目施工质量应满足表5．0 5的规定 表 5 ． 0 ． 5 一般项目施工质量DBll／T582——2008项目序号内容允许偏差或允许值检查方法般 项 目1钢筋笼箍筋间距士 20mm用钢尺量2钢筋笼直径士 10mm用钢尺量3钢筋笼安装深度士 100mm用钢尺量4桩径0. +50mm用钢尺量5垂直度不大于1%用经纬仪/钻机水平尺6桩顶标咼+30mm, -20mm用水准仪测量7保护层厚度±20mm用钢尺量8混凝土坍落度2 20~260mm用坍落度仪量测9混凝土充盈系数1.0〜1.3检查每根桩的实灌量DBll／T582—20086 成品保护6．0．1 施工前要确定钻机行走路线，钻机避免碾压成桩。
6．0．2 施工时．钻孔弃土宜及时清运，避免影响施工进度和弃土中的水浸泡槽弃土清运 应与灌注桩施工配合进行，严禁设备碰撞灌注桩弃土清运时应注意保护桩位放线点6. 0. 3桩顶保护长度不应小于0. 3m,桩问土宜采用人工清运 北京市地方标准长螺旋钻孔压灌混凝土后插钢筋 笼灌注桩施工技术规程Technology specification for excavating pilesbored with long auger inserted reinforcing steelcage after j acked concreteDBl 1／T582—2008条文说明2008 北京1 总则DBll／T582—20081. 0. 2 长螺旋钻孔压灌混凝土后插钢筋笼灌注桩适用于地下水位较高,易塌孔,且长螺旋 钻孔机可以钻进的地层如填土、粉质粘土、粘质粉土、粉细砂、砂卵石层等.当卵石粒径 较大或卵石层较厚时,应分析长螺旋钻孔机钻进成孔的可能性依据北京市工程施工经验统 计，长螺旋钻孔压灌混凝土后插钢筋笼灌注桩工艺最适宜的桩长为20m以内DBll／T582—20083 基本规定3. 0. 3 基坑支护桩为主要承受水平力构件，钢筋笼不均匀配筋时.如果安放方向不对，其 受力状况将与设计工况完全不同，无法保汪基坑支护结构安全。
而采用长螺旋钻｝L压灌混 凝土后插钢筋笼灌注桩成桩工艺施工时，特别是在桩长较长时，很难保证不均匀配筋时钢筋 笼的安放方向符合设计要求，因此，本规程不建议基坑支护桩采用不均匀配筋当桩长较短，且有确实可靠的保证措施时，可考虑采用不均匀配筋，但钢筋笼的安放方向必须符合设计要 求4 施工工艺DBll／T582—20084．2 施工机具4．2．1 常用的长螺旋钻机动力性能可参考表 1表 1 常用的长螺旋钻机动力性能参数型号钻孔直径钻孔深度主机功率钻杆转速扭矩回转角度(mm)(m)(kW)(r/min)(KN・m)(° )KLB600300—60012/18555010100KLB800400—80023.54 5x23026180CFG20 / 24400—80020 / 244 5x22139180SZKL600B60027.537x223, 4030716, 17662——GKL80080027.555x221.748380——ZKL800BB400600800161837x20—1330716——4．2．4 常用的振动锤性能要求可参考表2 表 2 常用的振动锤动力性能参数型号电机功率KW激振力KN静偏心力矩Nm振动频率r/min最大加压力KN最大提拔力KN整机质量tLDZ15L15106120————72——DZJ系列453382061200——1764.05604783531100——2155.15DZ耐振 系列3023719210501001002.964536324511002002003.826048636011002002005.13Z抗振系 列15757098060601.5301801709801001003.133723019010501001003.055533530010001201603.9211X21341201000501.522X227723810202002003.4230X236031010202002004.5TDZ202216032——————24．4 施工工艺4．4．2 可采用直径@25 以上钢筋在桩位处扎入深度不小于 500mm 的孔，填人白灰并插 上钢筋棍等，标识桩位。
桩位放完‘由技术负责人组织质检员、施工员、班组长共同对桩位 进行检查，确认准确无误后，与甲方或监理办理预检签字手续钻孔前应对桩位进行复核4．4．3 施工2—3根后，应检查钻杆连接，必要时进行紧固4. 4. 5〜4. 4. 6施工中严格控制钻进速度，刚接触地面时，下钻速度要慢钻进速度应 根据土层情况来确定：杂填土、粘性土、砂卵石层为0. 2〜0. 5m / rain；素填土、粘土、粉土、砂层为1 • O〜1. 5m/ min施工前应根据试桩结果进行凋整在钻进过程中，如遇到卡钻、钻机摇晃、偏斜或发现有节奏的声响时，应立即停钻，查 明原因，采取相应措施后•方可继续作、••当需停钻时间较长时，应将钻杆提至地表4. 4. 8 混凝土地泵的安放位置应与钻机的施工顺序相配合，尽量减少弯道，混凝土泵与钻 机的距离宜控制在 60rn 以内混凝土输送泵管尽可能保持水平，长距离泵送时，泵管下面 应用垫木垫实4. 4. 9 当遇土质为易塌孔的饱和粉土等地层时可直接压灌混凝土而不预先提钻 混凝土泵送开始时，要注意观察泵的压力表及各部件工作状态，如遇堵塞，拆除堵管部 分，清除堵塞的混凝土后，方可重新进行泵送压灌混凝土时提钻速度不可过快，保证钻尖埋人混凝土面1000mm以上，防止产生缩径 夹泥现象。
混凝土的泵送宜连续进行，保持料斗内混凝土的高度不低于400mm,防止吸进空气造 成堵管混凝土堵管是经常发生的现象，产生的主要原因一般是：混凝土搅拌不匀、混凝土坍落 度小、成桩时间过长导致混凝土初凝、水泥或粗骨料不合格，与水泥配合性不好等4. 4. 11 当气温高于 30'C 刚，可在混凝土输送泵管上覆盖两层湿草袋，每隔一段时间 洒水湿润，降低混凝土输送泵管温度，防止管内混凝土失水离析，堵塞泵管4. 4. 14、钢筋笼底部加强构造图，保护层厚度4. 4. 16〜4. 4. 17 钢筋笼起吊时必须夹紧，将钢筋笼对中及保持钢筋垂直，并保证将振 动锤的击振力通过钢筋笼导人管传到钢筋笼底部插入速度宜控制在1. 2 1. 5m/ minBll/ T582——20086 成品保护6. 0. 2-6 0 3桩间保护土层的清运如在灌注桩施工期间进行•应不影响灌注桩正常工作 桩间保护土层开挖、清运过程中，应合理安排开挖、清运顺序，禁止开挖和运输机直接在基 底面上行走如需在已开挖完成的基底面上行走，应采取铺设木板等保护措施严禁机械碰 撞桩头。
