遥控赛车的组装及调试【实验目的】1．了解5功能集成芯片SCTX2B/SM6135W的引脚功能和应用电路2．提高电路的识图能力3．巩固元器件的测试技能4．了解电子产品的制作程序和要求，学会组装并调试无线遥控赛车工作原理】1．主要元器件简介SCTX2B／SM6135W是配套使用的无线遥控编解码集成电路，它们都有５个管脚，对应于５种编／解码功能SCTX2B／SM6135W具有遥控车的完整控制功能，它们的工作电压为2.5Ｖ～6.0Ｖ，当无任何功能键按下时，芯片将自动断电，片上振荡器停止工作，从而减少工作电流该编／解码器的使用十分简单，应用时只需很少的几个外部元件即可构成一个完整的实用电路SCTX2B／SM6135W电路的极限参数如下：·电源电压为2.4V～6.0V；·输入输出电压上下浮动±0.3 V；·工作温度-10℃～+65℃；·储存温度为-25℃～+125℃制作时，不要超出极限参数中所列的数值范围，否则芯片可能会损坏1）SCTX2B的主要性能结构图1 SCTX2B内部结构图和外形引脚图（a） 编码电路结构（b） 外部引脚排列编码电路的内部结构和外形封装分别如图1(ａ)和 (ｂ)所示由图可见：该编码器的内部主要由输入电路、编码电路、振荡电路、时序产生器电路和输出电路组成。

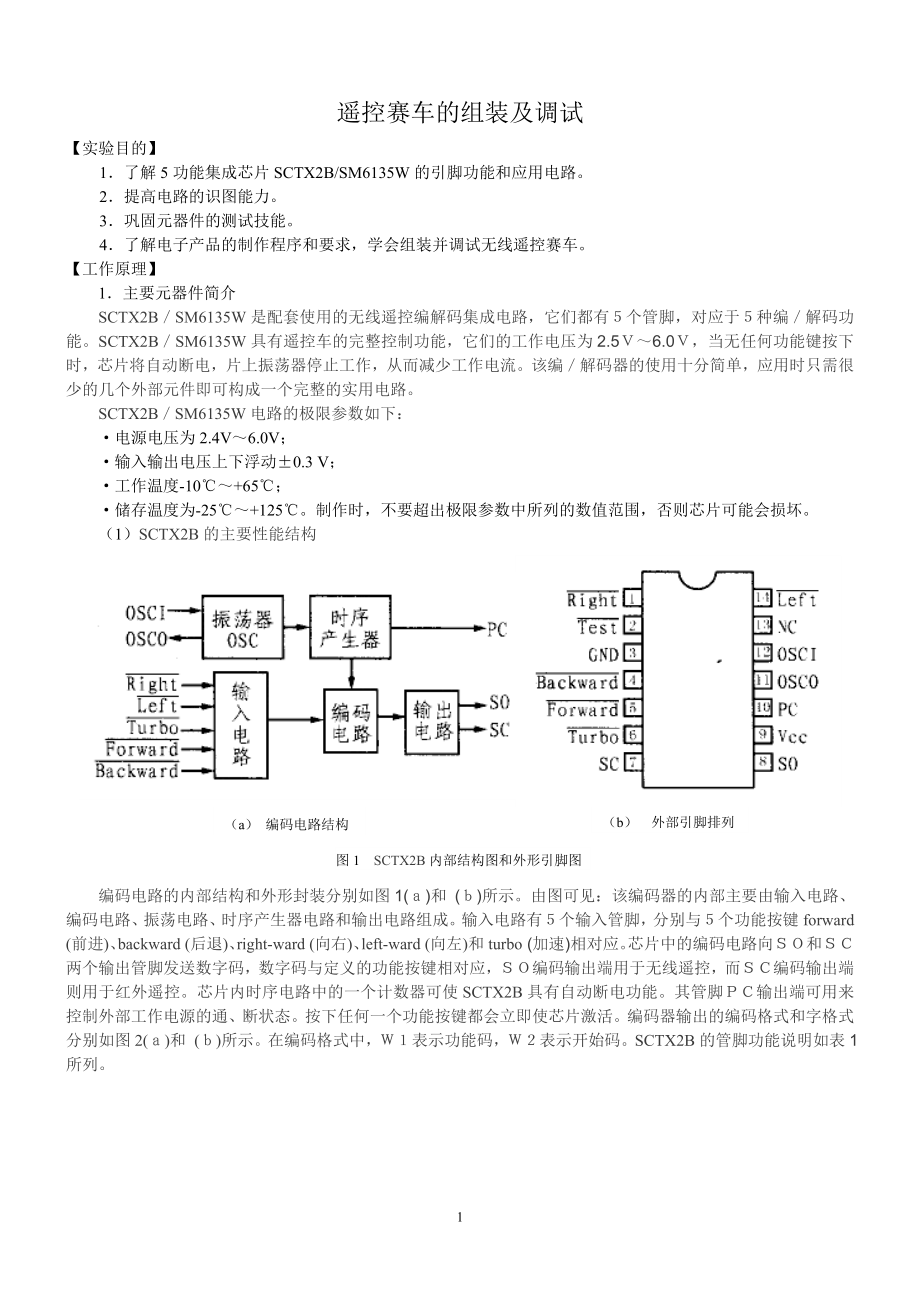

输入电路有５个输入管脚，分别与５个功能按键forward (前进)、backward (后退)、right-ward (向右)、left-ward (向左)和turbo (加速)相对应芯片中的编码电路向ＳＯ和ＳＣ两个输出管脚发送数字码，数字码与定义的功能按键相对应，ＳＯ编码输出端用于无线遥控，而ＳＣ编码输出端则用于红外遥控芯片内时序电路中的一个计数器可使SCTX2B具有自动断电功能其管脚ＰＣ输出端可用来控制外部工作电源的通、断状态按下任何一个功能按键都会立即使芯片激活编码器输出的编码格式和字格式分别如图2(ａ)和 (ｂ)所示在编码格式中，Ｗ１表示功能码，Ｗ２表示开始码SCTX2B的管脚功能说明如表1所列图2 编码格式和字格式表1 SCTX2B的各管脚说明管脚号管 脚 名功 能 说 明1Right带上拉电阻，此脚接地，则选择右转功能2Test带有上拉电阻，测试端此脚可用于测试方式3GND电源负极4Backward带有上拉电阻，此脚接地选择后退功能5Forward带有上拉电阻，此脚接地选择前进功能6Turbo带有上拉电阻，此脚接地选择加速功能7SC带有载波频率的编码信号输出端，用于红外遥控8SO不带载波频率的编码信号输出端，用于无线遥控9Vcc电源正极10PC电源控制输出端11OSCO振荡器输出端12OSCO振荡器输入端13NC空脚14Left带有上拉电阻，此脚接地选择左转功能（2）解码电路SM6135W的功能结构解码集成电路的内部电路结构和外形封装分别如图3(ａ)和 (ｂ)所示。
该解码集成电路比编码集成电路复杂得多，它内部主要由３组放大器、信号取样和误码检测、解码电路、控制逻辑电路、振荡器、时序产生器、锁存器、输出电路组成SM6135W有５个输出管脚，分别具有５种功能接收的信号由三级放大器放大后对其进行信号取样、误码检测和解码，以控制遥控车的动作编码和解码两种芯片的振荡器工作频率之间的相对误差必须小于±2.5％编码和解码时序图如图4所示SM6135W的管脚功能说明如表2所列a） 解码电路结构（b） 外部引脚排列图3 SM6135W内部结构图和外形引脚图图4 编码和解码时序图表2 SM6135W的各管脚说明管 脚 号管 脚 名功 能 说 明1VO2放大器2输出管脚2GND负电源3SI解码信号输入端4OSCI振荡器输入端5OSCO振荡器输出端6Right右转输出端7Left左转输出端8RD带有上拉电阻，该脚接地选择右转功能无效9LD带有上拉电阻，该脚接地选择左转功能无效10Backward后退输出端11Forward前进输出端12Turbo加速输出端13Vcc电源正极14VI1放大器1输入端15VO1放大器1输出端16VI2放大器2输入端2．基本原理：图5 遥控赛车套件玩具遥控车采用的是伺服电机无线遥控技术。
遥控电路设计的基本要求是高性能、低成本、运行平稳、控制灵活、线路简单、抗干扰能力强通常玩具遥控车的驱动要用两个微型直流伺服电动机来实现玩具遥控车的前进、后退、左转、右转和加速等功能玩具遥控车市场竞争的日趋激烈，对玩具遥控车的电气性能也提出了越来越高的要求玩具遥控车的无线遥控控制电路设计决定着玩具遥控车的整体性能本系统主要采用SCTX2B／SM6135W集成电路控制器来设计完成普通玩具遥控车一般都具有前进、后退、左转、右转的基本功能，这些功能可分别由两台微型伺服电动机来完成，该电机没有调速功能无线遥控电路的原理方框图如图6所示前进后退左转右转加速编码SCTX2BRF发射RF接收解码SM6135W前进后退左转右转加速图6 原理方框图该电路由无线发射和无线接收两部分组成，其中无线发射由编码电路和ＲＦ发射电路组成编码电路使用的集成电路型号是SCTX2B，该电路具有５种编码功能，其中Ｆ／Ｂ用于控制伺服电动机的前进、后退；Ｌ／Ｒ用于控制伺服电动机的左转、右转；turbo用于加速无线接收电路部分的解码电路可以使用SM6135W集成电路芯片来完成，解调后的ＲＦ信号被放大和滤波，然后得到基带信号当系统在对该信号进行取样后，解码逻辑便可以提取Ｆ／Ｂ、Ｌ／Ｒ和来自接收信号的功能位，同时输出相应的前进、后退、左转、右转和加速功能所用的控制电平。
为了满足玩具遥控车的安全需要，同时还应为伺服电机设计过载保护电路1）发射机基本原理SCTX2B在发射电路中的典型应用电路如图7所示，该电路使用3Ｖ电池供电，三极管Ｑ１和Ｑ２的工作电压均是3Ｖ，集成电路芯片的工作电压是3Ｖ电阻Ｒ4用来决定编码器内部振荡器ＯＳＣ的振荡频率，改变Ｒ4阻值，可改变载波频率及编码脉冲波形输出Ｒ4的取值范围为100kΩ～500kΩ按键开关Ｌ、Ｒ用于控制遥控车的左、右转，按键开关Ｆ、Ｂ用于控制遥控车的前进、后退10脚为发射状态指示端，可通过外接发光管LED来指示发射状态三极管Ｑ１与T１、C3、C4组成了一个电容三点式载波振荡器，该振荡器的工作频率可以是２７ＭＨｚ或４９ＭＨｚ编码器ＳＯ管脚（8脚）输出的编码数字信号，经后级相应的射频电路Ｑ１输出的载波信号同时加到Ｑ２的基极后，经Ｑ２调制放大，C1滤波后便由天线Ｌ1发射，然后再由与之配套的接收电路SM6135W接收解调本套件使用无线遥控电路，即8脚输出，7脚为红外遥控输出，未使用发射机线路板如图8所示图7 发射机原理图图8 发射机线路板图（2）接收机基本原理SM6135W在接收电路中的典型应用电路如图9所示，该电路使用的是6Ｖ电源电压，６Ｖ电压直接加在伺服电机Ｍ１和Ｍ２的两组H桥驱动器上。
无线遥控信号经天线和射频接收电路（Ｑ１及其周围元件组成）接收解调后，还原成相应的码信号，该信号被由SM6135W的14脚、15脚、16脚及1脚内部反相器及相应的外围电路组成的反相放大器放大后，送至SM6135W的编码输入端3脚，经内部译码后，将在输出端Right（6脚）、Left（7脚）、Backward（10脚）、Forward（11脚）分别输出相应的控制信号以驱动两个H桥电机驱动器从而使桥路上的驱动三极管交替导通以控制伺服电机的正、反转4脚和5脚外接的电阻R3，其阻值不得误差太大，否则接收电路SM6135W内部基准频率与发射电路SCTX2B内部基准频率不一致时，接收电路SM6135W可能无法调出相应的编码信号现以伺服电机Ｍ１为例：当解码芯片Forward（11脚）管脚输出为高电平，Backward（10脚）管脚输出为低电平时，Q2、Q6、Q12导通，而Q3、Q7、Q13关断，Ｍ１中的电枢电流为从左至右，此时Ｍ１应前进；反之，当解码芯片Forward（11脚）管脚输出为低电平，Backward（10脚）管脚输出为高电平时，Q3、Q7、Q13导通，而Q2、Q6、Q12关断，Ｍ１中的电枢电流从右至左，此时，Ｍ１应后退。
接收机线路板如图10所示图9 接收机原理图【调试说明】 接图10 接收机线路板图通遥控器电源，机板靠近频谱仪的天线，调整机板上T1可调电感，使频谱仪感应到的频率读数在27MHz±100k范围内即可接收板的调试方法相同要注意的是必须和遥控器调在同一频率上（调T1），成对应关系，没有仪器时，可把整车装好后打开电源倒过来放，不让四轮触地同时接通遥控器电源，拨通前进功能键并靠近整车体，看车轮是否转动，否则微调L1；使轮转动后拉开几米距离再轻轻微调L1，使车轮还能转动即可注意，使用的电池必须是高能电池才能带动汽车元器件清单】接收板序号名称规格用量位号序号名称规格用量位号31导线9×1.2×80MM2MR．ML1线路板132导线9×1.2×110MM1VCC2集成电路SM61351U233导线9×1.2×45MM1GND3三极管C18151Q134导线9×1.2×75MM1VDD4三极管C9454Q2．Q3．Q4．Q535导线9×1.2×55MM1ANT5三极管80504Q6．Q7．Q8．Q936外壳半成品1套6三极管85504Q10．Q11．Q12．Q13发射板7可调电感1T1序号名称规格用量位号8色环电感5.6μH1L11线路板19电阻100Ω1R42集成电路SCTX2B110电阻180kΩ1R33三极管C9452Q1．Q211电阻2.2kΩ5R8．R9．R10．R11．R124色环电感2.2μH1L212电阻2.2MΩ2R6．R75色环电感6.8μH1L113电阻2.2kΩ2R13．R146可调电感1T114电阻270kΩ1R27电阻560Ω1R115电阻3.9kΩ1R58电阻47kΩ1R216电阻47Ω4R15．R16．R17．R189电阻220kΩ1R417电阻560Ω1R110瓷片电容5P1C418瓷片电容104P4C7．C9．C13．C1411瓷片电容30P1C319瓷片电容10P1C212瓷片电容68P1C220瓷片电容203P1C613瓷片电容151P1C121瓷片电容332P2C1．C1014瓷片电容403P1C522瓷片电容471P1C815跳线 20MM4R5．R6．R7．R823瓷片电容56P2C3．C416螺丝PB2.6×6MM3机板×2．电池门24瓷片电容4.7μF1C517螺丝PB2.6×8MM6外壳25瓷片电容220μF1C1218五金片226电源开关1（已安装在车上）19天线焊片2.7127螺丝PB2.6×6MM2机板20导线9×1.2×45MM3VCC．GND．ANT28螺丝PB2.6×8MM4外壳21外壳半成品1套29天线焊片2.7130天线9×1.2×50MM2MF．MB【实验总结】（1）实验中遇到哪些问题？如何解决？（2）心得体会。
