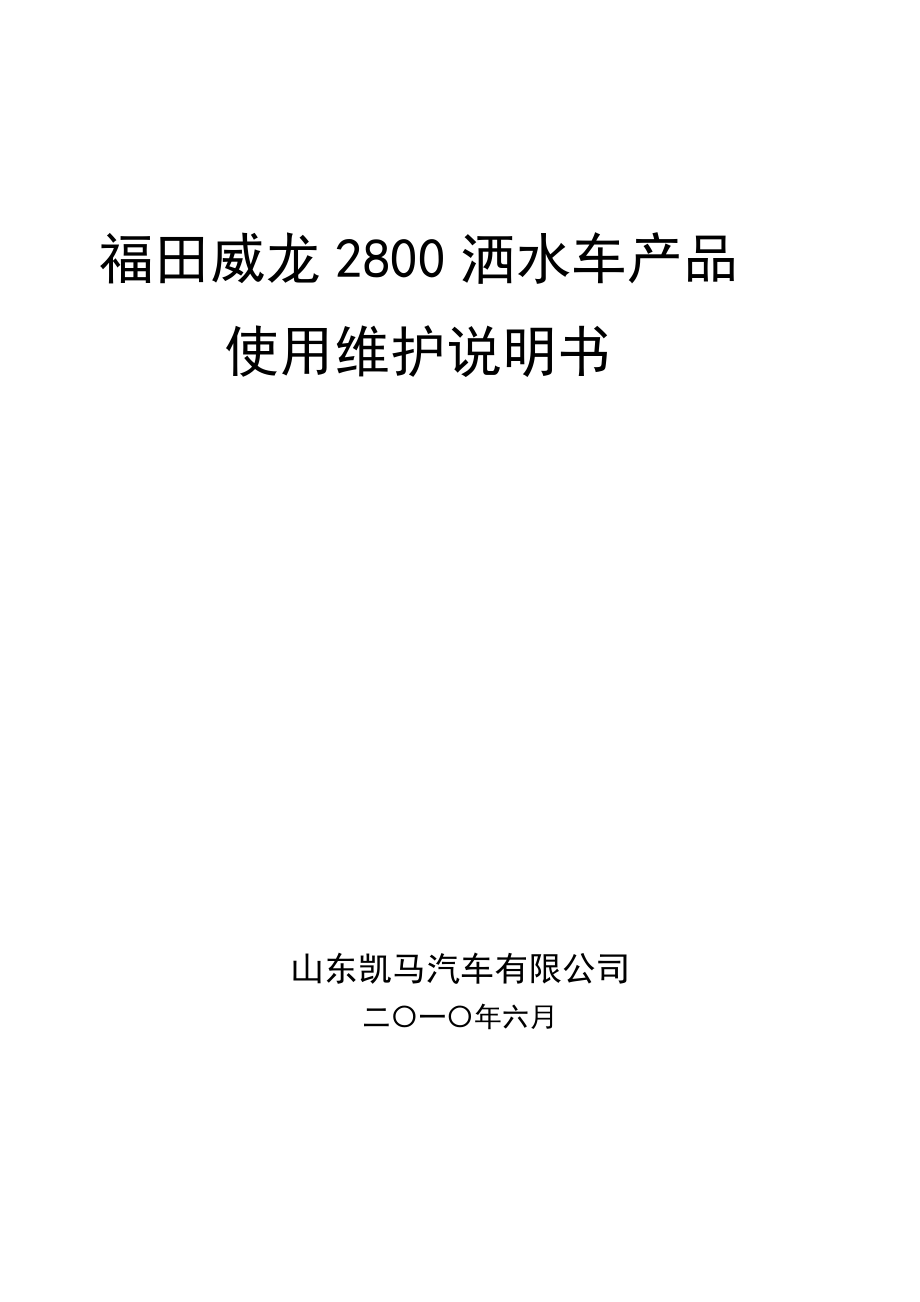

福田威龙2800洒水车产品使用维护说明书山东凯马汽车有限公司二〇一〇年六月前 言福田威龙2800洒水车是在陕汽SX5254GSSBM464二类汽车底盘的基础上改装而成，整车主要是由汽车底盘、水罐、水泵传动系统、管路喷洒系统、操纵控制系统及安全保护系统等组成主要用于路面洒水、道路冲洗、强力冲刷和自吸装水，还可通过预留CRJ接头及消防接头进行浇灌树木、熄灭火灾等作业本说明书简要介绍了洒水车的基本结构、功能、使用要求、维护保养以及随车附件等内容，使用前，请认真阅读本使用说明书、汽车底盘使用说明书及水泵使用说明书，严格按照安全操作规程进行操作，确保使用安全由于技术改进及市场需求，本厂保留对说明书的修订权，参数变动时，恕不另行通知本说明书由北京三兴汽车有限公司技术中心编写，版权归北京三兴汽车有限公司所有，其它单位或个人未经允许不得以任何形式改编或翻印目 录1. 主要技术特性 11.1 底盘参数 11.2尺寸参数 11.3容量参数 11.4 作业性能参数 11.5 水泵主要技术参数 12. 洒水车结构及功能概述 22.1总体布置 22.2水罐系统 22.3水泵传动系统 32.4管路喷洒系统 32.5控制系统 42.6安全保护系统 43. 洒水车的使用 43.1注意事项 43.2 洒水车作业原理 63.3 前喷后洒作业 63.4 自吸装水 73.5 外接CRJ接头作业 73.6 外接消防接头作业 83.7 自流放水 83.8 高压喷水 84. 洒水车的保养与维护 85. 一般故障分析与排除 96. 随车工具及附件 101. 主要技术特性1.1 底盘参数底盘型号： 陕汽SX5254GSSBM464具体参数见底盘资料。
1.2尺寸参数整车外形尺寸(长×宽×高)mm：9800.2×2480×2970罐体外形尺寸(长×宽×高)mm： 7300×2400×15001.3载重及容量参数整备质量（kg）：12060满载质量（kg）：32060最大容积（L）： 20440额定容量（L）： 200001.4 作业性能参数洒水宽度（m）： ≥14洒水量（l/㎡）： ≥0.2作业速度（Km/h）： 5～10喷枪流量：（l/min）： ≥100喷枪射程（m）： ≥20吸水深度（m）： ≥4 1.5 水泵主要技术参数水泵型号： SQ80-50-60/80自吸离心泵（浙江万利）最大流量（m3/h）： 60扬程（m）： 80 输入转速（r/min）： 14502. 洒水车结构及功能概述2.1总体布置福田威龙2800洒水车主要由汽车底盘、水罐、水泵传动系统、管路喷洒系统、操纵控制系统及安全保护系统等组成（见图一）图一 洒水车结构示意图2.2水罐系统水罐采用碳素钢板焊接而成，是洒水车的贮水容器，通过罐座与二类底盘纵梁相联接；罐体内部设有横隔板，可减轻汽车行驶加速及减速时罐内液体的波动水罐顶部设有护板和导水管，还设有2个人孔盖，方便维修和观察罐内情况。
水罐底部设有沉淀槽，打开底部丝堵可排放水罐底部沉积污物水罐左、右两侧对称布置两个圆筒形管箱，左右管箱内各装1根4.5米长的DN65胶管，胶管两头分别配有CRJ阳端接头和阴端接头可在自吸装水时使用2.3水泵传动系统本车水泵安装在汽车大梁右下方，是利用汽车底盘发动机动力，经变速箱上安装的取力器输出，通过传动轴驱动的取力器操作开关设在驾驶室仪表板上2.4管路喷洒系统管路喷洒系统布置在水罐下方，由水管、前喷万能活动喷咀、后洒喷咀、高压水枪、CRJ接头、消防接头、粗滤器和球阀等组成（见图二），用来联通水罐、水泵，并实现以下作业项目：a. 前喷后洒作业b. 自吸装水c. 外接CRJ接头作业d. 外接消防接头作业e. 自流放水f. 高压喷水图二 管路喷洒系统结构示意图水泵进口与罐体连接，并在管路上设有一个DN65阳端球阀，用于自吸装水；水泵出口在前喷及后洒管路上分别布置一个DN50手拉式气动球阀；在高压水枪管路上布置一个DN50直通球阀另外，出口管路上还预留有DN50CRJ阳端球阀和DN50消防接头，分别用一个DN50直通球阀控制本车水泵进口管路上高有DN65三通粗滤器，以防止泵体损坏和喷咀堵塞2.5控制系统本车常用的前喷后洒作业采用的是手拉式气动阀控制，两个手拉阀均安装在驾驶室内驾驶员座椅的右后方。
其余作业通过手动控制球阀开关2.6安全保护系统2.6.1 为防止罐内压力过高或过低损坏水罐，在人孔盖上和罐体顶部分别开有通气孔和溢流孔2.6.2 汽车大梁后端一侧装有一个8Kg灭火器2.6.3 汽车前端两侧设有防护栏，后端设有保险杠3. 洒水车的使用3.1注意事项3.1.1 洒水车使用前，工作人员应仔细阅读本使用说明书，熟练掌握洒水车各部分结构、工作原理和操作方法3.1.2 洒水车初次使用前应检查、清除水罐内部残留的杂质污物，防止水泵系统机件损坏3.1.3 洒水车作业前，接合取力装置必须在停车时进行非作业行驶时严禁接合取力器3.1.4 洒水车使用前须检查水泵齿轮箱内的机油量及泵体内是否充满水，避免水泵空转3.1.5 开始洒水作业时应先打开相应球阀，再启动水泵反之，洒水作业结束时应先停止水泵，再关闭球阀防止管路内压力过大3.1.6 非作业行驶时或存放时阀1、阀6应保持关闭状态防止气路故障造成罐内水泄漏3.1.7 使用高压喷枪作业时操作人员佩戴安全带以保证安全；禁止行驶作业3.2 洒水车作业原理图三 洒水车作业原理图3.3 前喷后洒作业打开阀１、阀3、阀4（见图三）阀1需手动打开，阀3、阀4可通过驾驶室内的手拉阀打开。
启动水泵：发动机转速稳定后，踩下离合器踏板，将取力器跷板控制开关按下，接上取力器然后再缓慢松开离合器，水泵开始运转逐渐加速发动机至工作所需转速，并控制车速在5～10Km/h，便可实现前喷后洒作业作业结束后，脱离取力器，使水泵停止运转，再关闭阀1、阀3和阀4注：a. 可单独进行前喷或后洒作业，即打开阀1、阀3（或阀4）b. 进行前喷作业前，可根据需要转动前喷万能活动喷咀，调整其方向，实现不同角度的喷洒作业3.4 自吸装水将胶管从水罐两侧管箱中取出根据所需长度，可单独使用，也可将两根连成一体使用胶管一端完全没入水源内，另一端与阀2阳端连接手动打开阀2、阀6（见图三）启动水泵便可实现自吸装水装水完成后，关闭阀2，停止水泵，再关闭阀6卸下胶管，放净水后，装入管箱内注：a. 作业前应使泵腔内充满水b. CRJ接头连接时需压紧密封圈，防止漏气c. 也可不用水泵，不开启阀门，通过外部压力从人孔注水3.5 外接CRJ接头作业将外置CRJ喷洒设备与阀5阳端连接手动打开阀1、阀5（见图三）启动水泵便可实现外接CRJ接头作业装水完成后，停止水泵，再关闭阀1、阀53.6 外接消防接头作业将外置消防喷洒设备与阀7消防接头连接。
手动打开阀1、阀7（见图三）启动水泵便可实现外接消防接头作业装水完成后，停止水泵，再关闭阀1、阀73.7 自流放水打开阀1、阀2，便可实现自流放水3.8 高压喷水使用高压喷枪作业时现场安装，要保证安装牢固；手动打开阀1、阀8（见图三）启动水泵，操作人员控制喷枪方向，便可实现高压喷水喷水完成后，停止水泵，再关闭阀1、阀8注：a. 高压喷水需要人工操作，来控制喷射方向b. 为了保证射程，在高压喷水时不要同时进行其他作业4. 洒水车的保养与维护4.1 汽车底盘部分应按底盘使用说明书要求进行保养和维护4.2 根据水泵保养要求定期进行水泵检修4.3 管路系统各阀门应根据环境温度变化检查有无渗漏，操作是否灵活，及时更换密封圈4.4 定期检查水泵进口粗滤器滤网，并进行清洗或更换4.5 定期对洒水车各紧固点进行紧固4.6 定期打开水罐放沉丝堵，使罐内污物放出4.7 水泵传动轴应按汽车传动轴的规定定期加注润滑脂4.8 如气温在0℃以下或在冬季，应每天作业后将水罐、水泵及所有水管中的存水放净，并及时检查，以防冻裂5. 一般故障分析与排除故障现象原因分析排除方法汽车底盘故障见汽车底盘说明书，必要时由专业人员进行水泵故障见水泵说明书，必要时由专业人员进行管路联接处 漏水螺栓松动，密封垫（圈）损坏紧固螺栓，换密封垫（圈）泵不出水或流量（射程）不足1. 发动机转速过低2. 水泵工作前未充满水3. 吸入管路漏气，真空度低4. 吸入管堵塞5. （气动）球阀未打开或开启不全6. 球阀通断不对7. 粗滤器滤网严重堵塞8. 通气孔不畅1. 提高发动机转速2. 注满水3. 排除漏气现象4. 排除堵塞物5. 检修气路和手拉气阀，打开球阀至全开6. 转动球阀杆至应堵口7. 清洗滤网或更换8. 修理通气阀作业时噪音 异常1. 水泵故障2. 罐内液体卸完3. 吸入管路堵塞4. 水泵传动装置松动5. 管路固定松动或脱落1. 见水泵说明书2. 停止喷洒作业3. 排除堵塞物4. 紧固5. 紧固6. 随车工具及附件a. 汽车底盘钥匙3把。
b. 管箱门钥匙2把c. 胶管2根d. 灭火器1个e. 随底盘工具、附件、配件各一套。
