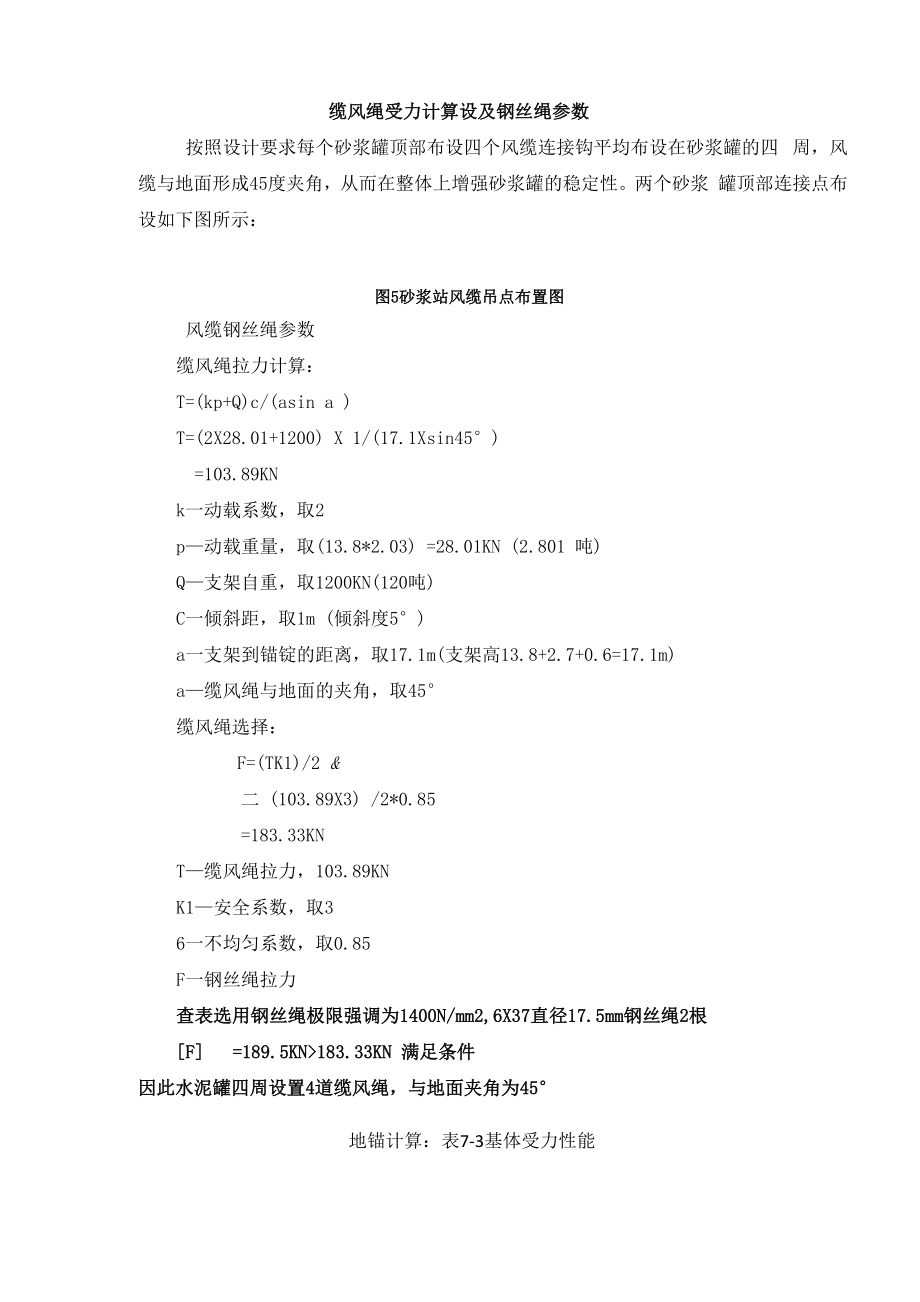

缆风绳受力计算设及钢丝绳参数

缆风绳受力计算设及钢丝绳参数按照设计要求每个砂浆罐顶部布设四个风缆连接钩平均布设在砂浆罐的四 周，风缆与地面形成45度夹角，从而在整体上增强砂浆罐的稳定性两个砂浆 罐顶部连接点布设如下图所示：图5砂浆站风缆吊点布置图风缆钢丝绳参数缆风绳拉力计算：T=(kp+Q)c/(asin a )T=(2X28.01+1200) X 1/(17.1Xsin45°)=103.89KNk一动载系数，取2p—动载重量，取(13.8*2.03) =28.01KN (2.801 吨)Q—支架自重，取1200KN(120吨)C一倾斜距，取1m (倾斜度5°)a一支架到锚锭的距离，取17.1m(支架高13.8+2.7+0.6=17.1m)a—缆风绳与地面的夹角，取45°缆风绳选择：F=(TK1)/2 &二 (103.89X3) /2*0.85=183.33KNT—缆风绳拉力，103.89KNK1—安全系数，取36一不均匀系数，取0.85F一钢丝绳拉力查表选用钢丝绳极限强调为1400N/mm2,6X37直径17.5mm钢丝绳2根[F] =189.5KN>183.33KN 满足条件因此水泥罐四周设置4道缆风绳，与地面夹角为45°地锚计算：表7-3基体受力性能螺栓规格（毫米）埋深（毫米）不同基（砌）体时的受力性能（公斤）锚固在75#砖砌体上锚固在150#混凝土上拉力剪力拉力剪力允许值极限值允许值极限值允许值极限值允许值极限值M6X55351003057020024561080200M8X70452256751053195401350150375M10X855539011751655009402350235588M12X10565440132524573410602650345863M16X1409050015004601380125031006501625已知：缆风绳的拉力为：F=103.89KN=10389kg,地锚所受水平拉力 T2=Fcos45° =103.89*cos45° =73.46KN单个地锚螺栓所受最大力Fm=T2/6=73.46KN/6=12.24KN=Fj （剪力）=1224kg<1625kg因此采用6个M16X140膨胀螺栓在混凝土上的拉力值为:Fl=3100kg，剪力值为：Fj=1625Kg地锚的制作：地锚采用2cm的0.6mx0.6m钢板制作，采用6个M16'140的 膨胀螺丝锚固在混凝土地面上。
