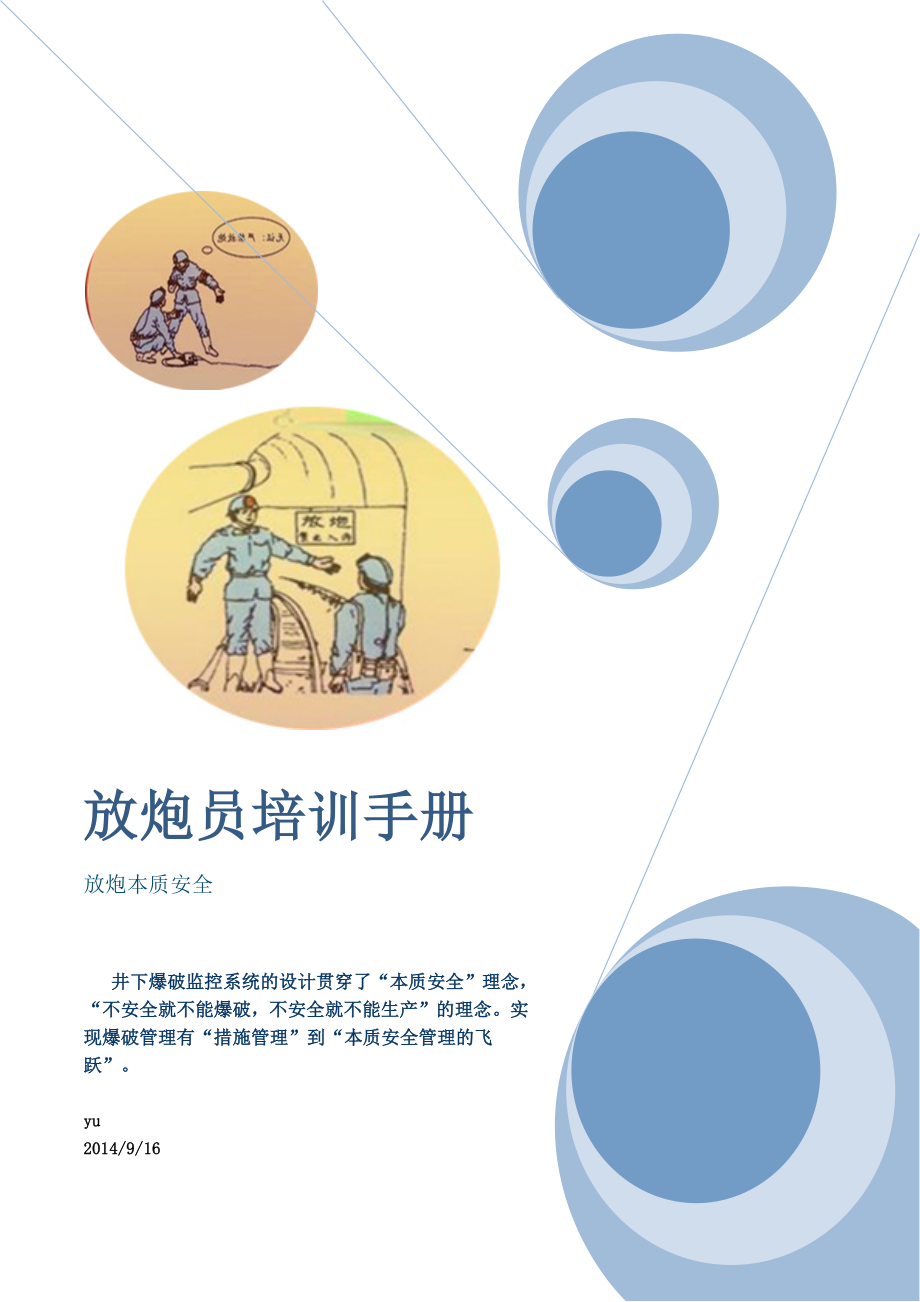

放炮员培训手册放炮本质安全井下爆破监控系统的设计贯穿了“本质安全”理念，“不安全就不能爆破，不安全就不能生产”的理念实现爆破管理有“措施管理”到“本质安全管理的飞跃”yu2014/9/16目 录前 言：--------------------------------------------------------------------------- 3页第一章：煤矿井下爆破监控系统基本原理功能-----------------------------------------4页第一节：煤矿井下爆破监控系统设计思路与原则----------------------------------------5页第二节：煤矿井下爆破监控系统组成----------------------------------------------------5页第三节：系统基本功能与事故案例------------------------------------------------------7页第四节：系统基本功能实现的原理与途径-----------------------------------------------8页第五节：系统技术的参数---------------------------------------------------------------12页第二章：煤矿井下爆破监控系统设备硬件介绍-----------------------------------------14页第一节：硬件产品功能与技术参数------------------------------------------------------15页一、放炮数据传输装置KJ225-J------------------------------------------------------15页二、放炮区域控制器KJ255-F--------------------------------------------------------17页三、放炮监控器KJ255-S------------------------------------------------------------25页四、放炮监控卡KJ255-K------------------------------------------------------------36页五、安全距离定位器FFB5-----------------------------------------------------------42页六、三人连锁监测仪KJ225-S -------------------------------------------------------52页七、语音警示仪KXB-127------------------------------------------------------------54页八、无线瓦斯便携式传感器JCB4 ----------------------------------------------------56页九、放炮监控终端 -FD200LS -------------------------------------------------------57页第二节：放炮监控终端与普通发爆器的对比--------------------------------------------- 64页第三章：煤矿井下爆破监控系统设备布置安装设计-------------------------------------66页第一节：地面中心站设备的安装---------------------------------------------------------67页第二节：煤矿井下爆破监控系统设备的安装 ---------------------------------------------68页第三节：井下各巷道设备安装与布置----------------------------------------------------71页第四章：信息发爆器的使用操作流程----------------------------------------------------76页第一节：放炮终端机各接口介绍---------------------------------------------------------77页第二节：放炮终端机操作过程-----------------------------------------------------------77页第二节：系统常见故障及修理方法-------------------------------------------------------83页第三节：盲炮产生的原因与调查处理措施------------------------------------------------85页第五章:放炮终端下井前的检测-----------------------------------------------------------90页第一节、智能发爆器参数测定仪，实现功能----------------------------------------------91页第二节：放炮终端的测试步骤------------------------------------------------------------92页第六章：煤矿井下爆破监控系统线路连接图---------------------------------------------94页前 言井下爆破放炮监控系统的基本思路：井下爆破监控系统的设计贯穿了“本质安全”理念，“不安全就不能爆破，不安全就不能生产”的理念。
实现爆破管理有“措施管理”到“本质安全管理的飞跃”对爆破过程中的不安全因素的实时监控，实现本质安全管理，对整个爆破过程实施闭锁管理方案设计标准：依据：《煤矿井下爆破作业安全规程》、《煤矿安全规程》、《煤矿安全监控系统通用技术要求》、《煤矿井下人员管理系统通用技术要求》、《煤矿安全生产监控系统通用技术条件》等标准制定本设计方案第一章煤矿井下爆破监控系统基本原理功能第一节：煤矿井下爆破监控系统设计思路与原则第二节：煤矿井下爆破监控系统组成第三节：系统基本功能与事故案例第四节：系统基本功能实现的原理与途径第五节：系统技术的参数第一节：煤矿爆破监控系统设计思路与原则一、系统设计思路根据目前的爆破管理的状况，为了达到爆破管理的“本质安全”，杜绝爆破过程中出现人员误入放炮不安全区域、安全距离外起爆、瞎炮/哑炮、警戒人员不到位、瓦斯超限起爆等不安全环境因素，因此采取对上述情况进行实时监控管理，达到“不安全，就不能放炮；不安全，就放不响”，对整个爆破过程实施“闭锁”管理二、系统设计原则智能爆破（放炮）监测监控系统的设计贯穿了“不安全，就不能放炮；不安全，就放不响”的理念，实现爆破管理由“措施管理”到“本质安全管理”的飞跃。
第二节：煤矿井下爆破爆破监控系统组成一、 系统设备组成井上：放炮监控主机、放炮监控系统备机、信息发爆器管理机、UPS不间断电源、传输接口装置（KJ255-J）井下：通信线缆、本案电源箱、放炮区域控制器(KJ255-F)、放炮监控器(KJ255-S)、安全距离定位器（FFB5）、三人连锁监视仪（KJ255-F）、语音警示仪（KXB-127）、放炮监控终端（FD200LS）、放炮监控卡（KJ255-K）二、 实现井下安全爆破的基本原理井下放炮时：所有设备组合完成对放炮过程的安全监控，1、井下放炮区域控制器、人员监控器、放炮监控卡（主要对放炮过程中的人员情况进行监控、防止人员没撤完与误爆破区域伤人）2、安全距离标志器、放炮监控终端、三人连锁监视仪、三人连锁卡、语音警示仪，（主要对放炮时的安全位置、网络电阻、三人连锁人员信息确认确保责任人到达现场）放炮时信息发爆器通过无线传输到安全距离标志器设备传输地面主机由地主机自动分析当前井下、危险区域是否有人、瓦斯浓度、风量、煤尘、喷雾等信息判断是否符合放炮条件，如条件符合放炮条件，井上电脑会把指令传输到到信息发爆器，信息发爆器接收到指令，完成放炮第三节：煤矿井下爆破监控系统基本功能对爆破过程中的“不安全因素”进行实时监控，重点是人员误入放炮不安全区域、安全距离外起爆、瞎炮/哑炮、警戒人员不到位、瓦斯超限起爆、三人连锁制度执行控制、喷雾洒水控制等不安全环境因素，达到“不安全，就不能放炮；不安全，就放不响”，对整个爆破过程实施“闭锁”管理。
主要通过 “十个不能，一个监控”来实现现场的实时监控，具体如下：十个不能：一、 起爆位置不对，不能放炮；二、 不进行三人连锁，不能放炮；三、 网络电阻不合格，不能放炮；四、 有人在危险区域，不能放炮；五、 警戒人员没到位，不能放炮；六、 瓦斯超限，不能放炮；七、 煤尘超限，不能放炮；八、 喷雾设施没有打开，不能放炮；九、 风量不足，不能放炮；十、 工作面动力电源没停，不能放炮；一个监控： 矿山各级领导能够通过网络对放炮全过程进行实时监控第四节：基本功能实现的原理与途径 一、安全距离不够，不能放炮通过放炮监控终端（FD200LS）和起爆位置定位器（FFB5）综合作用实现的（它们之间的无线通讯设定为5米之内），使用时按照煤矿安全规程设定好安全起爆位置，在放炮安全起爆位置处设定一台安全距离定位器，放炮监控终端（FD200LS）只有收到设定的定位器发出的信号时，才能启动进入工作状态，否则，不工作事故案例：99年2月12日新汶矿业集团华丰煤矿因放炮距离不够导致1人死亡二、不进行三人连锁，不能放炮确保放炮时，责任人必须到现场完成自己的职责 通过虹膜识技术和三人连锁卡射频技术实现，如三人联锁中其中一人离开放炮监控周边一定距离，系统将自动闭锁，不能放炮。
此虹膜技术能够准备无误的采集传输人员信息，靠近设备，并按照设备的语音提示观看一下镜头，就完成识别过程，下传给放炮监控终端机，实现三人联锁放炮事故案例：10年8月20日山西汾西矿业集团香源煤业因非三人连锁导致放炮事故死亡2人 三、网络电阻不合格，可能有瞎炮，不能放炮瞎炮处理是放炮过程的一个很大安全隐患，瞎炮处理非常容易造成人员伤亡事故智能放炮监控系统，可以提前预测是否可能产生瞎炮，以便于提前采取措施，预防瞎炮的产生，实现本质安全 坚决杜绝因双绞线接线不牢、不标准而引起的落炮，从而有效的杜绝瞎炮、哑炮这种不合格状态有三种情况： 一是，数值超标，就不能放炮； 二是，数值虽然不超标，但是一直在波动，就不能放炮； 三是，数值虽然不超标，但是一直在升高，就不能放炮 事故案例：09年1月18日朱仙矿石门因网络电阻不合格，有瞎跑导致1人死亡 四、有人在危险区域，不能放炮就是放炮时，首先监测放炮区域（警戒区域）是否有人，有人系统就自动闭锁，不能放炮是否有人的信息的判断方法：通过安装在放炮警戒区域内的放炮监视器来完成控制，有人员在危险区域，就终止作业，不能放炮放炮人员监视器采用灯光测量和连锁卡检查综合实现。
事故案例：10年3月3日松藻同华煤矿有人在危险区域，放炮导致煤与瓦斯突出30人死亡五、警戒人员没到位，不能放炮警戒人员是否到位的检测是通过安装在放炮警戒点的放炮监视器检测警戒人员携带的连锁卡实现的事故案例：10年5月13日贵州安顺矿因有人在警戒区域放炮导致放炮事故六、瓦斯超限，不能放炮瓦斯检测值从两个方面获得： 一个是现场悬挂的无线瓦斯传感器获得，无线瓦斯传感器由放炮员随身携带，也可以悬挂在现场可能有瓦斯超限的地方，该传感器采用无线传输的方式将瓦斯数据传输到系统中； 另一个就是从矿现有安全监控系统获取瓦斯数据事故案例：04年11月28陕西省铜川矿务局陈家山煤矿因瓦斯超限导致放炮事故166人死亡七、煤尘超限，不能超限当煤尘浓度超限时，系统自动闭锁不能放炮煤尘浓度数据来源可以通过两种途径实现，一个是在放炮监控系统上直接接入煤尘传感器；另一个是，本系统直接获取矿提供的粉尘监控系统煤尘数据事故案例：05年11月27日黑龙江七台河矿业集团东风煤矿因粉尘超限放炮导致放炮事故死亡171人八、喷雾设施没有打开，不能放炮 放炮之前必须喷雾降尘系统设计为放炮监控终端通电后自动给喷雾设施（简称为喷雾传感器）发出喷雾指令，现场的喷雾枪、喷雾帘等开始工作，同时接收喷雾效果的参数（水量、水压、雾化效果），不合格时，不能进行下一步操作。
事故案例：01年12月新汶矿业集团公司汶南煤矿因喷雾设施没打开引发煤尘爆炸死亡22人九、风量不足，不能放炮风速风量数据来源可以通过两种途径实现，一个是在放炮监控系统上直接接入传感器；另一个是，本系统直接获取矿提供的安全监控系统风速风量数据事故案例：09年5月6日山西麻家梁煤矿因风量不足发生煤烟中毒死亡11人 十、工作面没有停电，不能放炮通过接收工作地点的供电继电器的是否供电的信号，系统可以实现供电时，发爆器闭锁，不能放炮 事故案例：05年4月15日黔西南州安龙县龙山镇龙公煤矿因没有停动力电，导致瓦斯爆炸 一个监控：矿级领导能够通过网络对放炮全过程进行实时监控存在其他安全隐患时，就不能放炮根据需要系统可以接入杂散电流、冲击地压等传感器数据，实现不安全就不能放炮！第五节：煤矿井下爆破系统技术参数一、系统容量：单套系统接口最大可接入放炮区域控制器128台二、系统可以监控的安全因素为10种以上，可根据需要增加或者减少监控因素三、系统连接方式：系统连接方式为CAN/IP,采用信号线缆或者光纤通讯系统误码率：≤10～8四、放炮监控终端与系统之间的最大无线通讯距离3-10 m五、供电：井下设备采用本安电源供电，远程供电距离不小于2 km。
六、系统存储性能：有关记录在地面中心站保存半年以上七、软件画面响应时间：调出整幅画面85%的响应时间≤2 s，其余画面≤5 s八、地面系统与井下控制器离线控制功能：即当地面主机与井下控制器中断通讯时，井下控制器具有离线管理功能，以确保井下放炮的正常运行九、设备故障处理功能：当放炮安全环境参数传感器出现设备故障时（数据超限、信号不通），这时，地面主机自动弹出对话窗，并报警，经过井下确认，地面领导批准后，可由操作员设置为故障命令，系统自动进行故障处理就是将故障作为合理数据来实施控制）十、语音报警功能：进入放炮程序时，每个环节都由语音警示仪发出命令，以警示周边人此区域正在进行放炮第二章煤矿井下爆破监控系统设备硬件介绍第一节：硬件产品功能与技术参数一、放炮数据传输装置KJ225-J二、放炮区域控制器KJ255-F三、放炮监控器KJ255-S四、放炮监控卡KJ255-K五、安全距离定位器FFB5六、三人连锁监测仪KJ225-S七、语音警示仪KXB-127八、无线瓦斯便携式传感器JCB4九、放炮监控终端 -FD200LS第二节：放炮监控终端与普通发爆器的对比第一节：硬件产品功能与技术参数一、放炮数据传输装置KJ225-J放炮数据传输装置：是（ KJ387煤矿井下爆破监控系统的主要配套产品）功能就是传输监控主机到放炮区域控制器和放炮区域控制器到主机的信号传输，并实现地面线路和井下线路的隔离，保证矿井的安全。
一）、功能特点主要由信号转换模块组成，完成通讯信号的转换采用光栅隔离技术实现本安与非本安运行环境的隔离，实现店面线路和井下线路的隔离采用220V电源供电二）、技术参数电源电压： AC 220V（±10%）工作电压： 18V工作电流： ≤100mA通讯速率： 1200bps～9600bps间自动调整 外型尺寸：（430×300×80）mm 重 量： 3500 克地面主机与放炮数据传输装置间的数据传输① 放炮数据传输装置： RS232；② 传输信号方式： 半双工、串行异步传输；③ 传输电缆： 标准计算机通讯电缆；④ 传输速率： 4800 bps ；⑤ 最大数据传输距离： 15 m；放炮数据传输装置与放炮区域控制器间的数据传输⑥ 传输信号方式：半双工、串行异步传输；⑦ 传输电缆： 通讯电缆（MHYVR 1×2×7/0.52）；⑧ 巡检周期： ＜ 30 S；二、放炮区域控制器KJ255-F放炮区域控制器：是（ KJ387煤矿井下爆破监控系统的主要配套产品）起到信息储存收集中专作用，放炮区域控制器接收到放炮监控器的信息后，通线缆与光缆，将信息上传到地面（放炮监控数据传输装置KJ255-J）。
（一）、功能特点 放炮区域控制器主要由信息采集处理模块、传输模块、后备电源、嵌入式软件组成功能就是双向通讯---一方面将接收到的放炮人员信息、放炮操作信息传到地面；一个放炮区域控制器最多可以连接8个放炮监控器放炮区域控制器与放炮监控器之间采用CAN总线通讯，距离最大可以达到10千米放炮区域控制器与放炮监控数据传输装置的信号传输可以采用CAN总线方式，也可以直接接光端机，采用光缆通讯的方式，也可以直接接因特网交换机放炮区域控制器内存容量为5000条记录放炮区域控制器需要布置在安全环境好的巷道或者硐室为宜每个放炮区域控制器需要一个矿用本安电源供电（不间断的供电不小于2小时），由此保证放炮区域控制器在断电等特殊情况下的连续工作二）、使用环境1、大气压力：86 kPa～106 kPa；2、环境温度： 0℃～+40℃；3、 空气相对湿度：≤＋95%（＋25℃时）；4、在有甲烷、煤尘爆炸性气体混合物的煤矿井下, 但无显著振动和冲击、无破坏绝缘的腐蚀性气体5、高温：＋60℃；6、低温：－40℃；7、平均相对湿度：95％（＋40℃）；8、振动：加速度50ｍ/s2；9、冲击：峰值加速度500ｍ/s2。
三）工作条件1、 安装位置：煤矿井下各巷道的进、出附近和特殊需要安装的位置；2、 供电电压：DC19V；3、 工作电流：≤ 90 mA；（四）内部结构 图2 矿用本安型无线放炮监控器内部结构主电路板安装在机箱箱体内，主电路板上具有多组数据接口，用于连接8个无线放炮监控器；主电路板上具有拨码开关，用于放炮区域控制器地址设置和放炮区域控制器通讯速率设置（具体设置方法见本说明书第六条“使用与操作”）五）技术指标1、主要功能（1）放炮区域控制器应具有与接口双向通信及指示功能；（2）放炮区域控制器应具有与无线放炮监控器通讯功能；（3）放炮区域控制器应具有故障指示功能；（4）放炮区域控制器应具有在主通信中断时数据存储的功能；（5）放炮区域控制器应具有外接备用电源功能六）主要技术参数供电电源：DC19V (KDW0.7/18-J矿用隔爆兼本安电源继电器箱)1、放炮区域控制器与放炮监控数据传输装置之间通信传输路数：1路；（1）传输方式：主从式、半双工、CAN信号；（2）传输速率：2400bps；(3)最大传输距离：10km(4)信号电压峰-峰值：1V～13V(5)信号电流峰值：≤ 80 mA 2、放炮区域控制器与放炮区域监控器（1）通信路数：8路；（2）传输方式：单工、CAN信号；（3）传输速率：9600bps；（4）最大传输距离：1km（5）信号电压峰-峰值：1V～13V（6）信号电流峰值：≤ 30 mA3、本安参数Ui: DC 19V Ii:90mA Ci: 0uF Li: 0mH（1）、尺寸与重量：外形尺寸：310mm×225mm×71mm。
重量：3Kg（七）、安装配套要求1. 传输电缆（1）传输电缆型号为MHYVR，分布电容不大于0.06F/Km，分布电感不大于800μH/Km2）通讯电缆应铺设在巷道的电缆钩上，保持合理垂度，工整3）竖井或斜井电缆应采用铠装加强电缆，固定敷设在井壁上4）电缆接头应采用防爆接线盒连接2. 防爆电源（1）防爆电源的型号：KDW0.7/18-J矿用隔爆兼本安电源继电器箱(2)电源应固定安装在放炮区域控制器25米内的巷道壁上3)安装防爆电源时先用防爆电钻或射钉枪在巷道壁上打孔，再用膨胀螺丝穿过防爆电源的地脚螺丝孔，一起固定牢固即可4）防爆电源的安装使用参照其使用说明书进行八）、使用与操作1、放炮区域控制器的使用设置放炮区域控制器具有地址编码开关，能够对放炮区域控制器进行地址编码；放炮区域控制器具有传输速率设置开关，能够设置放炮区域控制器与放炮监控数据传输装置间的通信数据传输速率2、放炮区域控制器的地址设置地址编码设置：打开放炮区域控制器前门，拨动拨码开关SW1的1-6位设置地址编号拨码开关设置与网络地址：（见下表）网络地址设置（■表示为短接，□表示为断开）地址开关设置12345601■□□□□□02□■□□□□03■■□□□□04□□■□□□05■□■□□□06□■■□□□07■■■□□□08□□□■□□09■□□■□□10□■□■□□11■■□■□□12□□■■□□13■□■■□□14□■■■□□15■■■■□□16□□□□■□3、炮区域控制器与放炮监控数据传输装置间传输速率的设置传输速率设置：拨动拨码开关SW1的7-8位设置放炮区域控制器与放炮监控数据传输装置间的传输速率。
拨码开关设置与传输速率：（见下表）表4 传输速率设置（■表示为短接，□表示为断开）传输速率开关设置781200bps□□2400bps■□4800bps□■9600bps■■注：放炮区域控制器在更新地址和传输速率后需要将控制器重新上电初始化九）、故障分析与排除通常地面主机可对数据传输通道的短路、断路故障和考勤定位分机的工作状态进行监测并显示一旦出现故障放炮区域控制器接口不得自行拆卸，应由专业人员或送制造单位修理；放炮区域控制器和放炮区域控制器接收电路不得自行拆卸，如出现故障，应由专业人员或送制造单位修理放炮区域控制器常见故障及修理方法见下表：故障现象常见原因处理方法设备无接电显示电源无连接；电源电压不稳；电源接口损坏查看电源接线，正确连接；用万用表检查供电电压；更换电源接口设备不传送数据线路损坏；接口损坏；主线路板损坏查看传输电缆； 查看接口，用示波器扫描放炮区域控制器和接口的接口线端查出损坏接口予以更换更换主板设备不接收数据线路损坏；接口损坏；主线路板损坏查看传输电缆； 查看接口，用示波器扫描放炮区域控制器和放炮监控器的接口线端查出损坏接口予以更换更换主板其他电路问题交生产厂家维修三、放炮监控器KJ255-S放炮监控器：是（ KJ387煤矿井下爆破监控系统的主要配套产品）。
放炮监控器与放炮区域控制器相连，主要负责读取接收放炮监控卡信息，将数据打包发送给放炮区域控制器，一次可以发送150条记录一）、功能特点KJ225—S型双向放炮监控器，具有科技含量高、高标准、高要求的特点能够在包括煤炭企业在内的大多数矿山使用，能适应井下严酷的生产环境，是矿用本质安全型产品其功能特点如下：1、安全性强：双向放炮监控器电路完全采用本安设计，低电压、低功耗，确保了煤矿井下使用的安全性2、实时监控：放炮监控器可安装在附近有传输放炮区域控制器的巷道分岔口处，锁定放炮人员在井下的位置二）、环境条件1、环境压力：86 kPa～106 kPa；2、环境温度：-20℃～+40℃；3、 空气相对湿度：≤＋95%（＋25℃时）；4、在煤矿井下，有瓦斯或煤尘爆炸性混合物的场所； 5)、无显著摇动和剧烈冲击振动的环境三）、构成特征与基本工作原理1、放炮监控器外部结构图1放炮监控器的外部结构放炮监控器是箱式结构，其结构示意图如图1所示：“1”为接收窗；“2”为线路接线口；“3”为铭牌；“4”为备用口机箱前门上的数据接收窗口采用玻璃窗面，可以观察到指示放炮监控器工作状态的指示灯2、放炮监控器的内部结构KJ225-S型双向放炮监控器内部电路板如图2所示：3、放炮监控器工作原理 放炮监控器收到人员放炮监控卡发射的射频信号后，在微处理器控制下，即时传输到 KJ225—F型传输放炮区域控制器，放炮区域控制器处理并存储后通过井下信号传输电缆将数据传输到地面传输接口装置在传到监控主机，由地表主机进行数据处理，完成放炮人员的管理工作。
图3 KJ225—S型双向放炮监控器工作原理图（四）、技术特性1、放炮监控器主要功能放炮监控器有本机自检功能工作显示功能：放炮监控器前面板上有工作状态显示灯，指示放炮监控器工作状态读卡功能：传输放炮区域控制器能够自动读取下井人员随身携带的放炮监控卡在不大于30距离内发射的无线射频信号2、主要技术参数 (1)额定工作电压：DC18V (2)工作电流：≤ 50 mA3. 与放炮监控器的通讯 (1)传输路数：1路 (2)传输方式：主从式、半双工、CAN； (3)传输速率：5000bps (4)最大传输距离：10Km（电缆型号：MHYVR1×4×7/0.52） （5）通讯信号工作电压幅值：1V～5V （6）通讯信号工作电流幅值：≤ 30 mA4. 与放炮监控卡的通讯 （1）传输方式：双向、GFSK； （2） 工作频率：2.4GHz （3）可靠接收的最大距离：30m（4）外形尺寸：310mm×225mm×71mm（5）重量：不大于2.5Kg （五）、安装与调试1、放炮监控器的安装要求（1）、 安装位置放炮监控器可安装在矿山企业井下所有巷道分叉口及特殊需安装处(如图4所示，虚箭头所指就是放炮监控器的位置)。
图4 KJ225—S型放炮监控器安装示意图（2）. 放炮监控器的固定放炮监控器可安装在井下巷道一侧墙壁上安装时先用防爆电钻按有关电气安装要求在巷道壁上适当的高度钻孔，然后将Φ8× 100mm的膨胀螺丝固定在巷道壁上，在膨胀螺丝上安装挂钩，将放炮监控器的提把挂在挂钩上 （3）. 放炮监控器的外部连接放炮监控器固定安装完成后，拧开放炮监控器外壳的两个闭锁螺丝，打开机壳外盖；同时拧开通讯和电源接口的缩口固定螺丝，取出封口胶垫，将通讯和电源电缆串接好缩口固定螺丝、橡胶垫圈后通过放炮区域控制器接口，拧紧缩口固定螺丝；把通讯和电源线固定到各自的接线柱上，检查机壳外盖的封闭胶垫圈完好后，上紧闭锁螺丝4）、 注意事项a) 各电缆线不能接错，电源电缆的正、负极严禁接错b) 电缆线经橡胶垫圈、喇叭口压紧后，电缆线应承受2—3kg拉力不得拉脱c) 电缆敷设时弯曲半径≥10倍电缆直径d) 所有压线端不能有毛刺，美观、工整、紧固e) 压线端口中喇叭口旋入前涂凡士林，密封严实f) 放炮监控器的安装位置应尽量远离强干扰源和动力电缆 g) 本安关联设备不得与其它未经联检的设备连接h) 检修时不得修改本安电路及关联电路中元器件的规格和型号及电器参数。
(六)、安装配套要求1. 传输电缆（1）传输电缆型号为MHYVR，导线直流电阻不大于13.3Ω/Km，分布电容不大于0.06F/Km，分布电感不大于800μH/Km，安全标志准用证号为200501022）通讯电缆应铺设在巷道的电缆钩上，保持合理垂度，工整3）竖井或斜井电缆应采用铠装加强电缆，固定敷设在井壁上4）电缆接头应采用本安通讯接线盒连接5） 传输放炮区域控制器和防爆电源（6）放炮监控器由传输放炮区域控制器提供电源7）防爆电源的型号：KHJ6.2矿用隔爆兼本安不间断电源8）防爆电源应固定安装在传输放炮区域控制器25米内的巷道壁上9）安装防爆电源时先用防爆电钻或射钉枪在巷道壁上打孔，再用膨胀螺丝穿过防爆电源的地脚螺丝孔，一起固定牢固即可10）防爆电源的安装使用参照其使用说明书进行七）、使用与操作1、KJ225-S型放炮监控器的接口示意图，如图4所示：4图5 KJ225-S型放炮监控器接口示意图说明：接口： +18V、GND、CANL、CANH,使用时切记注意接线顺序！;拨码开关，设定地址和通讯参数用：继电器接口JTAG口，烧写程序用；2、 KJ225-S型放炮监控器的工作灯指示 KJ225-S型放炮监控器电路板由5个LED指示工作状态，各个灯说明如图所示：图6 KJ225-S型放炮监控器工作指示灯示意图说明：红色：电源指示灯；绿/蓝：CAN发送/接收灯；红/黄：无线接收/发送灯；（八）、KJ225-S型放炮监控器的地址设置KJ225-S型放炮监控器有8段拨码开关，其中1、2、3为ID设置，4为备用，5为设置人员卡发送波特率，6-7为设置放炮监控器发送功率，8为新老模式设置（■表示为ON，□表示为OFF），如图7所示：地址拨码开关12300□□□01■□□02□■□03■■□04□□■05■□■06□■■07■■■人员卡发送波特率拨码开关5250K□1M■注：人员卡通发送波特率为250K时，要比速率为1M时的通信质量要好，通信距离会变远，可根据现场使用环境调整通信距离。
放炮监控器发送功率拨码开关67-18dBm□□-12dBm■□-6dBm□■0dBm■■注：放炮监控器发送功率为0dBm时，通信距离最远，为-18dBm时，通信距离最近可根据现场使用环境调整通信距离通信协议版本拨码开关8新协议□老版本兼容模式■注：新协议配合新人员卡与矿帽卡使用，老版本兼容模式兼容12年及以前的老协议双向人员卡使用两可不可混用图7 KJ225-S型放炮监控器地址拨码开关示意图（八）、故障分析与排除通常地面主机可对数据传输通道的短路、断路故障和传输放炮区域控制器及放炮监控器的工作状态进行监测并显示一旦出现故障放炮监控器传输接口不得自行拆卸，应由专业人员或送制造单位修理 放炮监控器常见故障及修理方法见下表：故障现象常见原因处理方法设备无接电显示与放炮区域控制器无连接；放炮区域控制器电源电压不稳；接口损坏查看和放炮区域控制器的接线，正确连接；用万用表检查供电电压；更换接口设备不传送数据线路损坏；传输接口损坏；电路板损坏查看传输电缆；查看传输接口，用示波器扫描放炮监控器和放炮区域控制器的传输接口线端查出损坏接口予以更换更换电路板设备不接收数据接收电路损坏；更换电路板；四、放炮监控卡KJ255-K 放炮监控卡主：是（ KJ387煤矿井下爆破监控系统的主要配套产品）工作面的工人随身携带，和放炮监控器配合确定人员分布位置实施监控。
确定危险区域是否有人 （一）、功能特点“KJ225-K型放炮监控卡”是“KJ387型煤矿井下爆破监控系统”井下放炮监控现场的人员识别佩戴设备，是一种使用射频技术进行数据传输的高科技产品，其功能特点如下：1.安全可靠：产品电路全部采用本安电路设计，可在煤矿井下任何地点使用；2.环保安全：产品设计符合国家安全标准，发射功率小，对人体无损害；3.使用时间长：产品采用低功率设计，可延长使用时间；4.发射距离长：发射频率符合无线电管理要求，在井下发射距离长；5.低电量报警：电池电量用尽时，指示灯闪烁，蜂鸣器响，报警提示；7.刷卡功能：在放炮时，班组长、放炮员、安检员等职位人员可以用监控卡刷卡放炮；（二）、使用的环境条件1.使用的环境（1） 环境压力：86 kPa～106 kPa；（2） 环境温度： 0℃～+40℃；（3） 空气相对湿度：≤＋95%（＋25℃时）；（4） 无剧烈震动和冲击的场所；（5）周围介质无腐蚀性气体；（6）有溅水和淋水的场所；（7）在有甲烷、煤尘爆炸性气体混合物的煤矿井下2.能承受的最恶劣的贮运条件为：（1）高温：＋60℃；（2）低温：－40℃；（3）平均相对湿度：95％（＋40℃）；（4）振动：加速度50ｍ/s2；（5）冲击：峰值加速度500ｍ/s2。
三）、使用位置煤矿下井放炮区域人员随身携带，穿挂在下井人员的腰带上六）、构成特征与基本工作原理1、结构（1）、外部结构放炮监控卡采用卡式结构，使用阻燃ABS塑料制造，外露塑料表面积小于100cm2外表圆润光滑，卡上设有方便下井人员腰带栓挂的挂环，整个放炮监控卡体积小、重量轻具体结构如图所示：（2）、内部结构 放炮监控卡内部主要安装有电路板和内置纽扣式电池用于射频信号发射的天线内置在电路板上2、工作原理放炮监控卡工作电路由内置电源、员工电子编码电路、内置天线发射电路组成工作原理如下图所示：员工的编码信息在内置电源的支持下，经无线天线发射电路发射出去，当员工经过放炮监控器时，其发射的信号被其接收并传送到地面主机，由地面主机的支持软件进行数据分析，完成人员的考勤定位发射电路员工电子编码电路内 置 电 源（七）、技术特性1、主要功能放炮监控卡具有发送无线编码信号的功能2、电气性能（１）供电电源电池型号：锂－二氧化锰扣式电池CR2477电池容量：950mAh电池数量：一节（２）工作电压和电流a) 额定工作电压: 3.0V DC b) 休眠电流：≤24uA c) 发射电流：≤10mA d)电池寿命：不小于6个月。
３)本安参数:电池最大开路电压：3.５V 最大短路电流：2.0A额定工作电压: DC 3.0V 工作电流：≤10mA（4）与放炮监控器无线通信a）工作方式： 单向、FSKb）工作频率：2.4 GHz±0.08GHz c）发射功率：≥ -75dBm d）传输距离: 0～10me）外形尺寸：73mm×44mm×26mm重量： 0.09Kg（九）、安装与调试 放炮监控卡出厂前已经调试完毕，使用时无须再进行调试放炮监控卡是矿用人员管理系统的必配设备，要求下井人员随身携带，不得随意离开身体随便搁置十）、使用与操作放炮监控卡是已安装矿用人员管理系统的矿山井下作业人员必带物品,要求随身携带,不得离开身体随意放置产品使用时应遵循如下要求：1、产品免受重大打击和碰撞；2、产品免受水、油等液体浸蚀；3、产品在0℃～+40℃环境存放和使用；4、产品可以挂在腰带上，亦可用挂袋挂在脖子上十一）、故障分析与排除放炮监控卡不得自行拆卸，如出现故障，应由专业人员或送制造单位修理放炮监控卡常见故障及修理方法见下表：故障现象常见原因处理方法无信号发射无电池；电池缺电；电路板损坏查看电池；更换电池；更换电路板。
无法携带挂环损坏更换考勤定位卡其他问题交生产厂家维修五、安全距离定位器FFB5安全距离定位器：是（ KJ387煤矿井下爆破监控系统的主要配套产品）起到作用信息传输、确定放炮安全位置，与放炮终端机配套使用，放炮过程信息通过此设备上传至井上监控电脑监控电脑下达放炮命令给此设备，此设备无线给放炮终端机放炮命令一）、功能特点FFB5矿用本安型安全距离定位：是（一）、功能特点安全距离定位器FFB5，具有科技含量高、高标准、高要求的特点能够在包括煤炭企业在内的大多数矿山使用，能适应井下严酷的生产环境，是矿用本质安全型产品，其功能特点如下：基本功能两项：一是，确定安全区域二是，实现发爆器与系统的无线通讯高安全性：FFB5矿用本安型安全距离定位电路完全采用本质安全型设计，功耗低，确保了煤矿井下使用的安全性数据可靠：通过数据校验，确保数据的有效性 （二）、技术要求1、一般要求标识器应符合本标准规定，并按规定程序批准的图样及技术文件制造2、 环境条件(1)、标识器应能在下列环境中正常工作：a）温度 0℃～+40℃；b）平均相对湿度不大于95%（25℃）；c）大气压力86kPa～106kPa；d）无剧烈震动和冲击的场所；e）周围介质无腐蚀性气体；e）有溅水和淋水的场所；f）有瓦斯和煤尘爆炸危险的煤矿井下。
2)标识器能承受的最恶劣的贮运条件为：a）高温：＋60℃；b）低温：－40℃；c）平均相对湿度：95％（＋40℃）；d）振动：加速度50ｍ/s2；e）冲击：峰值加速度500ｍ/s2三)、基本功能1、安全距离定位器应具有接收信息发爆器无线信号的功能； 2、安全距离定位器具有向信息发爆器发送无线编码信号的功能；3、安全距离定位器具有监测信息发爆器操作人员放炮工作情况的功能；4、安全距离定位器有电源指示、与接口通信指示和与信息发爆器无线通信指示功能5、安全距离定位器有自诊断和故障指示功能；6、安全距离定位器外接KDW0.7/18-J矿用隔爆兼本安电源继电器箱，电源具有备用电源功能四）、主要技术指标1、 供电电源 （1）额定工作电压：DC19V （2）工作电流：≤ 100 mA2、安全距离定位器与信息发爆器通信（1）传输方式：GFSK；（2）无线频率：2.416±0.05GHz；（3）标识器发射功率：≥-65dbm； （4） 最大传输距离：0～5m（无遮拦）3、安全距离定位器与数据传输接口装置通信 （ 1）传输路数：1路 （2）传输方式：主从、异步、半双工、CAN ； （ 3）传输速率：2400bps （4）通信信号电压峰-峰值：1V～5V （5）通信信号电流峰值：≤ 20 mA （6）最大传输距离：10km 4、备用电源工作时间在电网停电后，外接KDW0.7/18-J矿用隔爆兼本安电源继电器箱应能保证标识器连续工作时间不小于2h。
本安参数：Ui: DC 19V Ii:100mA Ci: 0.01uF Li: 0.01mH （五）、安装及使用1、安装要求（1）、安装环境a）安装在牢固的墙面且不会被人或车辆撞击处b)防止水淋c)防止剧烈震动d)不要安装在经常停电的地方和有大型电气设备频繁启动的场合e)应安装在距地面30cm以上处f)安装环境应无腐蚀性气体及其它有害气体(2)、安装位置标识器安装在放炮警戒线外5m，如图1所示：图1 FFB5矿用本安型安全距离定位安装示意图（3）、安全距离定位器的固定标识器安装在井下巷道一侧墙壁上，安装时有相关领导测试警戒距离后，用防爆电钻按有关电气安装要求在巷道壁上适当的高度钻孔，然后将Φ8× 100mm的膨胀螺丝固定在巷道壁上，在膨胀螺丝上安装挂钩，将标识器固定在挂钩上注意：固定位置有相关领导测定后决定，固定后不能随意变动4）、 注意事项a) 各电缆线不能接错，电源电缆的正、负极严禁接错！b) 电缆线经橡胶垫圈、喇叭口压紧后，电缆线应承受2—3kg拉力不得拉脱！c) 电缆敷设时弯曲半径≥10倍电缆直径！d) 所有压线端不能有毛刺，美观、工整、紧固！e) 压线端口中喇叭口旋入前涂凡士林，密封严实！f) 安全距离定位器的安装位置应尽量远离强干扰源和动力电缆！ g)本安关联设备不得与其它未经联检的设备连接！h)放炮操作时，安全距离定位器与信息发爆器之间不能有人以及其他物体，两者之间的直线距离应该在5米之内！g) 检修时不得修改本安电路及关联电路中元器件的规格和型号及电器参数！（5）、安装配套要求传输电缆a）传输电缆型号为MHYVR，导线直流电阻不大于13.3Ω/Km，分布电容不大于0.06F/Km，分布电感不大于800μH/Km。
b）通讯电缆应铺设在巷道的电缆钩上，保持合理垂度，美观、工整C）竖井或斜井电缆应采用铠装加强电缆，固定敷设在井壁上D）电缆接头应采用防爆接线盒连接防爆电源a）防爆电源的型号：KDW0.7/18-J矿用隔爆兼本安电源继电器箱b）安装防爆电源时先用防爆电钻或射钉枪在巷道壁上打孔，再用膨胀螺丝穿过防爆电源的地脚螺丝孔，一起固定牢固即可C）防爆电源的安装使用参照其使用说明书进行六）、使用与操作1、安全距离定位器功能示意图:FFB5安全距离定位应用在(KJ387煤矿井下爆破监控系统)中，见图2图2 标识器功能示意图 (2) FFB5矿用本安型安全距离定位工作灯指示标识器无线接收模块由6个LED指示工作状态，各个灯说明如图所示：FFB5安全距离定位工作指示灯示意图说明：DT1/2：红/绿， CAN发送/接收灯；DT3/4：黄/蓝，无线发送/接收灯；DT5：红，电源指示灯；（4）安全距离定位器地址设置拨码开关1-6位是设置地址，拨码开关7、8位设置通讯速率，（■表示为ON，□表示为OFF），如图所示：地址开关设置12345601■□□□□□02□■□□□□03■■□□□□04□□■□□□05■□■□□□06□■■□□□07■■■□□□08□□□■□□09■□□■□□10□■□■□□11■■□■□□12□□■■□□13■□■■□□14□■■■□□15■■■■□□16□□□□■□ 拨码开关1-6位是设置地址，拨码开关7、8位设置通讯速率，（■表示为ON，□表示为OFF），如图所示：传输速率开关设置783Kbps□□5Kbps■□10Kbps□■20Kbps■■图8通讯速率与拨码开关对应表说明：通讯速率越快，通讯距离越近，一般设定3k、或者5k就可以；（七）、安全措施及事故处理1.标识器必须具备良好的接地装置。
2.必须由专门人员对FFB5矿用本安型安全距离定位站进行相关操作，严禁非专门人员在带电状态下设备进行任何作业行为安全距离标志器常见故障及修理方法见下表：故障现象常见原因处理方法设备无接电显示电源无连接；电源电压不稳；电源接口损坏查看电源接线，正确连接；用万用表检查供电电压；更换电源接口设备不传送数据线路损坏；接口损坏；主线路板损坏查看传输电缆； 查看接口，用示波器扫描放炮区域控制器和接口的接口线端查出损坏接口予以更换更换主板设备不接收数据线路损坏；接口损坏；主线路板损坏查看传输电缆； 查看接口，用示波器扫描放炮区域控制器和放炮监控器的接口线端查出损坏接口予以更换更换主板其他电路问题交生产厂家维修六、三人连锁监测仪KJ225-S采用虹膜识别技术，能够准备无误的采集传输人员信息，通信无线传输下传给放炮终端机，实现三人连锁放炮使用时，首先将全部参加三（四）人连锁的人员信息在地面录入，到井下工作时，只要靠近设备，并按照设备的语音提示观看一下镜头，就完成识别过程，速度快，准确率高⑴ 接 口：2.4G无线通信；⑵ 工作温度：-20℃--60℃⑶ 使用方式：壁挂式⑷ 眼睛角度：俯仰旋转≤45⑸ 注册时间：双目≤3s⑹ 操作提示：语音向导光学引导⑺ 识别时间：双目＜1s(戴眼镜<3s)⑻ 工作距离：250---350mm⑼ 工作电压：DC+12V---DC+24V⑽ 峰值电流：≤400mA⑾ 环境光强：0---5000Lux⑿ 采集图像：1536×2048⒀ 认证方式：双目单眼⒁ 精 确 度：FAR＜0.0000001%FRR＜0.1% 戴眼镜FRR＜1% ⒂ 照明方式:红外照明符合ANSI/IEC60825-1安全标准⒃ 虹膜特征数据存储容量: 1,2000个虹膜特征数据⒄ 符合标准:国际标准ISO/IEC19794-6:2005安装示意图：七、语音警示仪KXB-127语音警示仪用于对放炮过程的报警和提示。
放炮过程中，放炮终端机与系统无线连接成功后，系统进入放炮作业过程，这时语音警示仪进入工作状态，播报放炮监控终端发送的放炮信息，即时根据放炮过程的进展，一步一步提示警示放炮过程的进展，引导操作人员进行下一步的操作，同时警示报警放炮作业，直到放炮过程完成为止声音清晰响亮，标准普通话同时还有双色LED点阵汉字显示功能，当放炮时显示屏红色。
