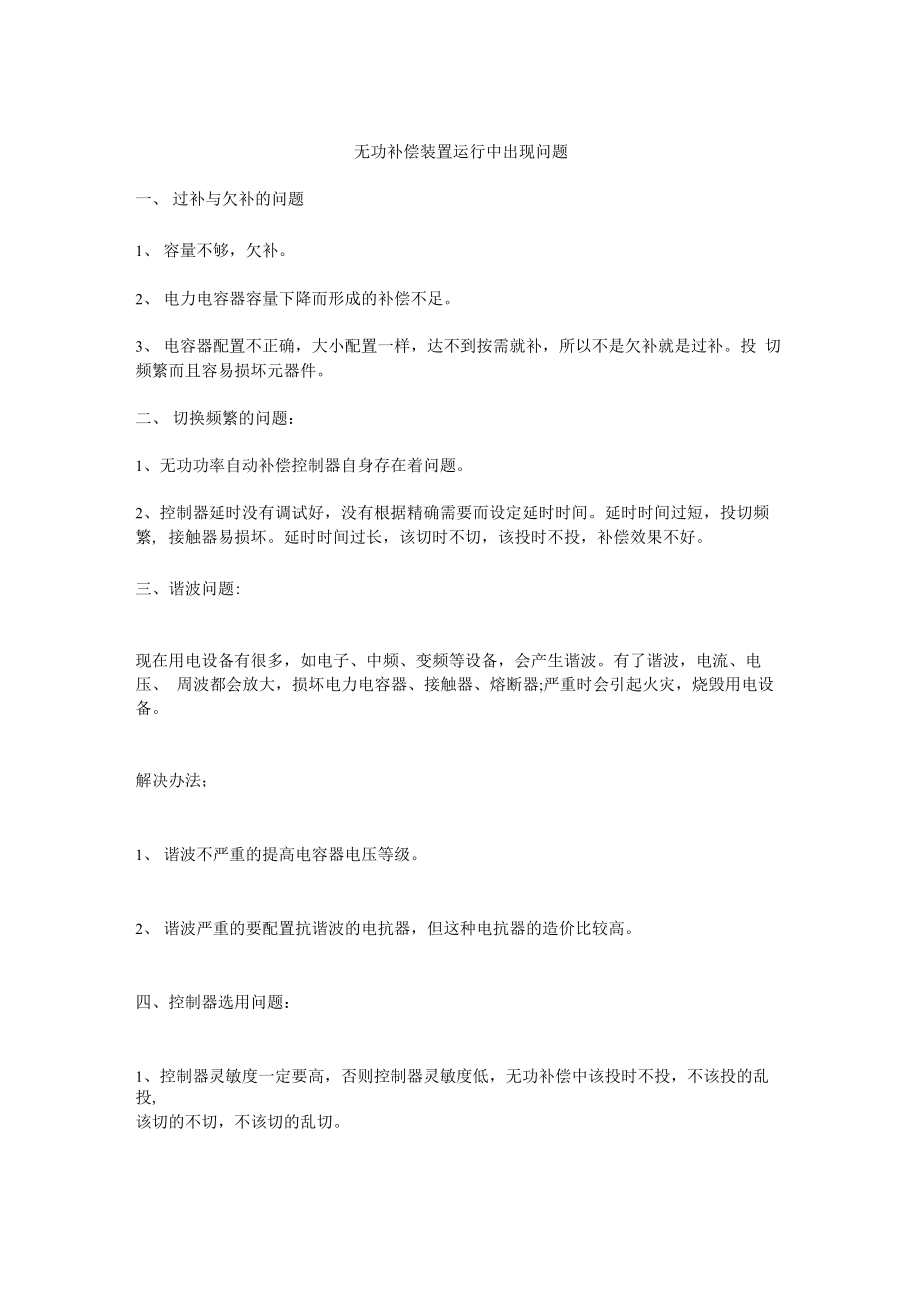

无功补偿装置运行中出现问题一、 过补与欠补的问题1、 容量不够，欠补2、 电力电容器容量下降而形成的补偿不足3、 电容器配置不正确，大小配置一样，达不到按需就补，所以不是欠补就是过补投 切频繁而且容易损坏元器件二、 切换频繁的问题：1、无功功率自动补偿控制器自身存在着问题2、控制器延时没有调试好，没有根据精确需要而设定延时时间延时时间过短，投切频繁, 接触器易损坏延时时间过长，该切时不切，该投时不投，补偿效果不好三、谐波问题:现在用电设备有很多，如电子、中频、变频等设备，会产生谐波有了谐波，电流、电压、 周波都会放大，损坏电力电容器、接触器、熔断器;严重时会引起火灾，烧毁用电设备解决办法；1、 谐波不严重的提高电容器电压等级2、 谐波严重的要配置抗谐波的电抗器，但这种电抗器的造价比较高四、控制器选用问题：1、控制器灵敏度一定要高，否则控制器灵敏度低，无功补偿中该投时不投，不该投的乱投,该切的不切，不该切的乱切2、要抗谐波，有谐波电压就会产生畸变，控制器不能正常的工作3、门限要宽，门限窄控制 器调节不到需要的要求4、要有编码输出，否则就不可能良好 的适应现在的用电状况五、 电容器选与用的问题：1、 变压器输出端电压偏高或有谐波。
用400V电压的电容器容易损坏，必须要提高电容 器的电压等级2、 有冲击的电流、电流波动大，电容器也比较容易损坏，选用加抗冲击电流电容器3、 环境温度高，选用加温度保险电力电容器4、 电容器运行时发现有鼓肚、漏液等现象要及时更换5、 无功补偿电容器主要元件是由聚丙烯锌铝镀膜制成,随着电容器运行的时间长短，环境 温 度的关系，电容器介质会产生恶化，容量随着下降，每年下降8〜15%不等测一下电容器 的电流，电流下降太大，也必须要更换，否则无功补偿不够六、 接触器的选用问题：1、 接触器的选用，必须选用专用切换电容器的接触器2、 切换电容器的接触器选择电流必须大于电容器的电流如有谐波，接触器的电流要大于 电容器的电流，否则容易烧坏接触器3、 接触器的线圈电压最好选 用220V电压这样电容器与接触器串在一起，不会产生自 由振荡，不会烧坏熔 断器七、 功率因数表上显示达到要求，无功电度表上达不到要求：1、 照明线路与动力线路不在一起，照明线路的用电，没有归纳到控制器取样电流互感器的 检测范围2、 变压器的铁心要消耗无功，没有采取有效的手段给变压器来补偿3、 三相电流经常变化，互感器取样电流不精确，达不到补偿效果。
八、三相不平衡补偿效果差：用电线路分布负荷不均互感器取样电流取一相，而三相电 流经常变化，这样取样电流不精确，就无法达到精确的补偿效果解决办法，就是采用三 相取样电流的无功功率补偿控制器，分补与共补相结合九、用电不正常补偿效果差：有些单位效益不怎么好，所以用电不正常而电容器的容量 大小都一样，电容器组不投入就欠补，投入一组就过补，过补与欠补频繁的切换1、达不到补偿要求，解决办法电容器容量要大小阶梯式搭配，这样无功补偿根据需要多少 容量投多大的电容器，无功功率自动补偿控制器必须要编码输出2、频繁的切换容易损坏接触器，解决办法无功功率自动补偿控制器调节到精确所需延时 时间十、工厂用电线路过长补偿效果差：往往线路的线损大，终端就会产生压降，这样应采用 分段补偿卜一、单台用电设备补偿效果差：单台用电设备功率大，可以采用就地补偿十二、设备运行电流变化大补偿效果差：设备运行，轻载与重载电流变化大采用智能性 的投切与群投相结合十三、电流波动大，补偿效果差：用电设备频繁启动，如行车、电梯、焊机等设备，这些 设备的使用，必定产生冲击电流，所以电流波动大在无功补偿装置应考虑抗冲击的问题, 与无功功率自动补偿控制器的延时时间长短的问题。
十四、环境温度高电容器容易坏：由于电容器通电运行会产生热量，热量集聚在一起闷在 柜子内，通风不好这些热量积聚在一起不及时排出去，温度越升越高，超过电容器的温度要 求电容器容易坏必须要解决通风降温的问题，电容器就不容易坏解决办法；1、 配电房安装空调2、 配电柜后上方加装排气小风扇，这样热气上升抽出去，下面冷空气进来循环3、排风 扇对着电容器吹十五、控制器的取样电流问题：1、 单相取样如A相取样、B、C相为控制器电源，取样相绝对不能为控制器电源2、 两只控制器用一台变压器的电流互感器取样，取样线只能串联，绝对不能并联3、 控制器显示的功率因数如果是负数，控制器电源的两相互换一下就能显示正确的功率因 数十六、无功补偿装置（电容器柜）安全问题：1、 刀开关配置，电流必须要超过总电容器加起来的安全电流2、 控制系统接线应在刀开关下面接线，不要在刀开关上面接线3、 加装失负开关，因电容器全部运行时电流比较大，碰到紧急情况不能带负荷拉闸，装 了失负开关碰到紧急情况切断所接触器的线圈，断开所有的电容器4、 熔断器、接触器、连接电线等，要求电流必须超过串联在一起单台电容器的安全电流 十七、变压器自身消耗无功的问题：变压器在运行时，变压器的铁心要消耗无功。
经济效 益好，用电量大问题不大;经济效益差，用电不正常就有问题了有问题就要采取措施来解 决，可以用低压无功补偿的技术来补偿变压器铁心的无功消耗十八、怎样计算无功补偿所需要配置电容器的千乏量:1、 根据变压器的容量乘60%就是无功补偿所需要配置电容器的千乏量2、 根据实际的总装机容量乘80%就是无功补偿所需要配置电容器的千乏量3、 就地补偿是根据电机容量乘30%就是无功补偿所需要配置电容器的千乏量无功补偿装置是配电系统中主要设备之一，其作用表现在提高功率因数，降低功率损耗和 电能损耗，改善电压质量减少用户电费支出，所以供电部门和用电单位对无功补偿装置往 往在运行中出现较多问题，主要与补偿装置选用电器元件配置是否合理，电器元件使用 是否正确，电网中是否存在谐波干扰以及安装工艺等诸多因素有关一、控制器问题，补偿装置的电器元件（控制器）常会出现的问题是，补偿控制器上显示不 准确出现这种情况有两种可能：补偿控制器产生误动误显，主要是由于电网中或负载源 产生的谐波所致相应办法是更换抗谐波型控制器或在配电系统中加装抗谐波型元件补 偿控制器与取样电流或电压有关在有负荷时正常的情况下投入电容器，功率因素应该从 滞后值逐步变大为，如果再投入电容器则功率因数应该为超前，继续投入超前值变少为正 常;而出现：始终只显示•电网负荷是滞后状态，补偿器却始终显示超前。
电网负荷是滞后状 态，补偿器显示滞 后，但投入电容器后，滞后值不是按正常方向变化（增大），反而投入电 容器越多滞后值越小电网负荷是滞后状态，补偿器虽显示滞后值，但投入电容器后滞后 值不变化，滞后值只随负荷变化而变化上述情况：往往是因为取样电流没有送入补偿器 一般情况是因为取样电流与取样电压相位不正确，一般情况下是因为投切电容器产生的电 流没有经过取样互感器补偿控制器能正常运行，必须取 样电流正确，而且负荷电流与电 容器投切产生的电流必须要从取样互感器上得到反应二、熔断器问题无功补偿装置在补偿投切过程中常常会出现熔断器经常熔断熔断器熔断 与选型配置的合理性有关熔断器熔断与计算实际投切电流的相应倍数有关熔断器熔 断与补偿控制器的投切时间有关熔断器熔断与电网系统或负载设备产生的谐波有关熔 断器熔断与相数电流不平衡有关熔断器熔断与安装工艺、工作环境等有关2、相应对策: 要充分考虑到无功补偿装置的特性，在投切过程中当涌流较大时（一般在15-30左右）选择熔 芯非常重要，一般选用am型（过载能力强）或相同类型的熔芯，而不要选用JL型（过载 能力低）或与之同类型的熔芯熔断器对电容器的保护，计算实际投切电流非常重要，但 针对无功补偿装置的特性应考虑加之保险系数电流，通常情况下应取实际投切电流的 1.35-2 倍。
电压为400V在频率50Hz例：三相共补电容容量20Kvar的电路中，求每路实际投切 电流和保险系数电流实际投切电流为：取1.4倍的保险系数电流应为：熔断器的熔断 与补偿控制器设置的投切时间有一定关系，在电容从网络中切除后电容器中电压随时间延 长而逐 渐衰减当间隔时间短暂又投入时，残压和所加电压即形成叠加电压，造成过电压 过电流，长时间运行必将使电容器击穿或短路，强大的电流使熔断器熔断所以在设置投 切时间时切不可太短，一般设置20-30s为宜电网中或负载设备产 生的谐波将改变电 源原有的50-60Hz的电压性质，当谐波含量较高时，由谐波 所引起的且放大了的基波电流 将使熔断器熔断补偿装置运行中三相电流长时间不平衡，也将造成熔断器部分熔断，发 现三相电流不平衡要及时查找原因非三 相电流不平衡更换熔芯时，最好同时更换三相熔 芯如若只更换某一相已熔断熔芯，那么另外两相已受损的熔芯再投入运行，时间不长即 会熔断熔断器的熔断与安装工艺以及使用环境有一定关系，特别是使用环境，有的使用 场合温度非常高，长时间高达70C以上，在这种情况下一定要采取降温措施切换电容接 触器问题无功补偿装置在投切过程中，切换电容接触器的损坏尤为突出，从主观上讲接触 器是易耗品，但从客观上讲也有其他几方面造成切换电容接触器损坏。
1、补偿控制器设置的投切时间太短，二次吸合造成的叠加电压导致冲击电流过大而损坏 接触器2、接触器的损坏与接触器的正确安装有一定关系，特别是接触器的导线连线部位，一定要 拉紧不得松动并套上绝缘套管3、当电路中谐波含量较高时，电压、电流波形发生严重畸变，基波电流扩大将造成接触器 烧触头，相与相或相对地短路，造成接触器损坏4、当电流不平衡的范围值增大时，长时间运行也将导致接触器损坏5、接触器的自身质量问题也有很大的关系，目前国内切换电容接触器生产厂家很多，型号 也不少，但生产的材质及产品质量不近相同现行的补偿要求非常高，在选型时最好选用 抗涌流、抗谐波或承受谐波抗击的切换电容接触器四、电容器的问题：电容器在运行中的损坏比较突出，如击穿不能愈合，短路、鼓肚子及 运行时间不长容量下降，情况严重的甚至爆炸而现在的电容器基本上都是自愈式，在正 常情况下一旦击穿会自动愈合，若经常的击穿再愈合，周而复始将使电容器册彻底的损坏1、电容器损坏的情况•由补偿控制器质量问题引起的误投误切，造成电容器损坏•补偿时 瞬间投切的涌流非常大，使电容器损坏•三相电流、电压长时间不平衡造成电容器损坏 叠加电压（由于控制器 设置的投切时间比较短所形成）例：每路电容器的容量为30Kvar,分 8路进行补偿，总补偿容量为240Kvar,若投切时间设置为5s时，8路全投上间隔时间不 足1分钟（5s*8路=40s）。
而一般情况下电容器在失电1分钟内电压降至50V,如若频繁 投切便造成了叠加投切每路电容器顺时次数实际电压应为380V （三50V）（三50V）（三50V）; （三50V） ...N次•谐波对电容器的干扰2、相应对策•使用质量较好的控制器•补偿时瞬间浪涌电流非常大时，建议超过30以上串接 电抗器等电器元件•如发现缺相或三相电流电压不平衡要及时查找原因，及时解决•控制器 的实际投切时间不易太短，防止形成叠加电压如果实际补偿容量不足或确定需要频繁投 切的话，应增加补偿容量或进行就地补偿和集中补偿相结合的方式.电网中如有谐波干扰， 要及时采取措施，加装滤波装置或加装抗谐波型元件五、电容器的谐波与谐波过电流问题由于系统电压中高次谐波的作用，会使电容器产生 过电流和过负荷，两者超过的倍数并不一样同时，某高次谐波电流所造成的电流波形 畸变，远比电压波形的畸变严重对于系统中有谐波源，而且影响到电容器安全运行时, 首先应对用户采取相应的有关措施以降低高次谐波分量高次谐波是电网的公害，对有 谐波的电网进行无功功率补偿，应加装串联电抗器使补偿回路对谐波频率阻抗呈感性，从 而达到抑制谐波分量的作用，或将电容器、电抗器组成交流滤波器。
六、电容器无功倒送问题：无功倒送是电力系统所不允许的，因为它会增加线路和变压器 损耗，加重线路负担至于采用固定电容器补偿方式的用户，在负荷低谷时，也可能造成 无功倒送固定安装的电容器在选择容量时，为了防止轻负荷 时向系统倒送无功，只能按 照负荷低谷值来选择补偿容量用户倒送无功的时间，绝大多数是在电网无功过剩的情况 下，这将给电网带来很大的功率负担和额外线损，并对电网造成过电压危害，迫使安装电 抗器，以便就近吸收为了改进和提高无功补偿装置所达到的补偿要求，必须了解电网或 负载源是否出现谐波，无功补偿装置的电器元件配置的合理性，以及正确使用补偿装置才 能使无功补偿装置无故障达到正常运行。
