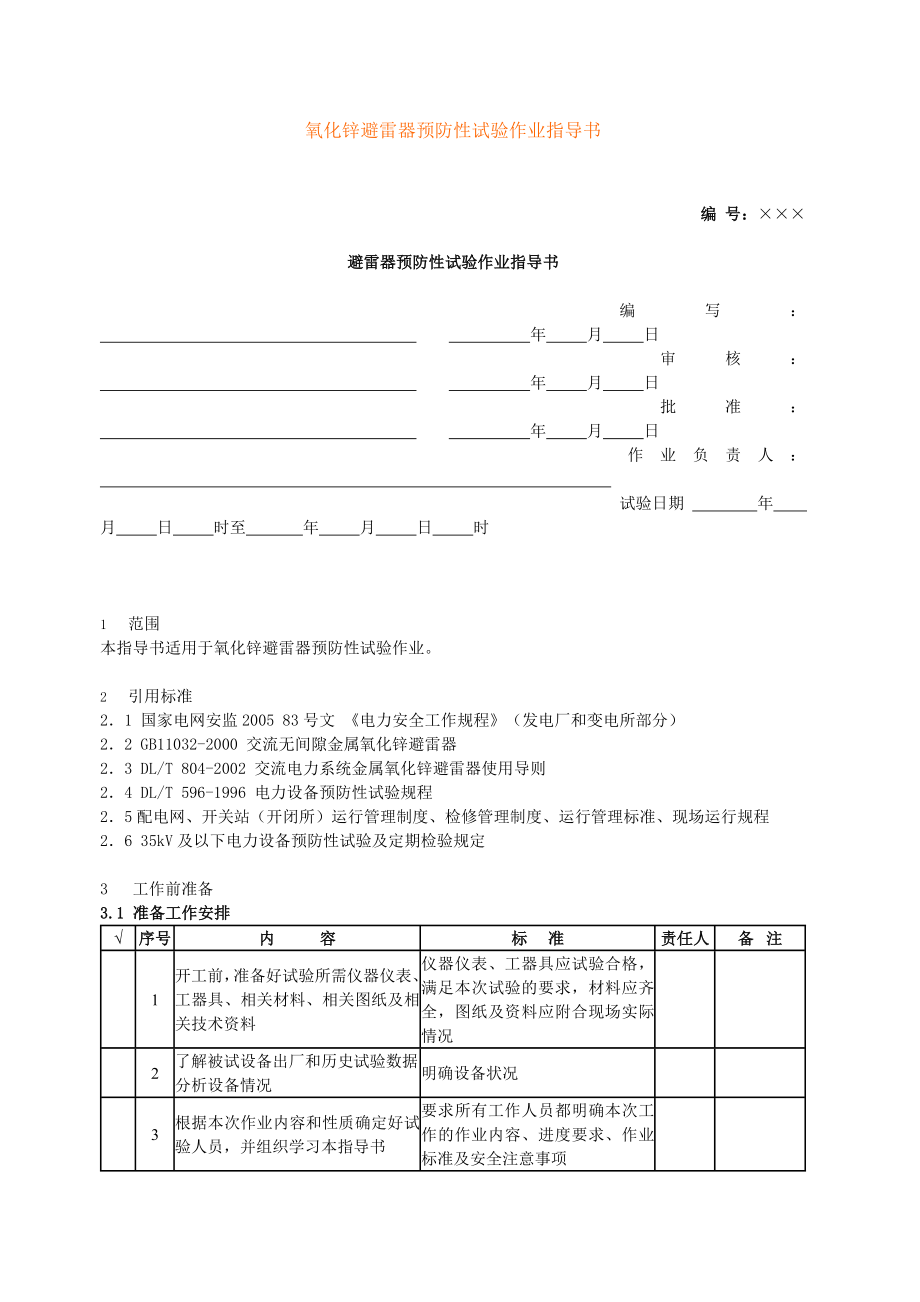

氧化锌避雷器预防性试验作业指导书 编 号：××× 避雷器预防性试验作业指导书 编写： 年 月 日 审核： 年 月 日 批准： 年 月 日 作业负责人： 试验日期 年 月 日 时至 年 月 日 时 1 范围本指导书适用于氧化锌避雷器预防性试验作业。
2 引用标准2．1 国家电网安监2005 83号文 《电力安全工作规程》（发电厂和变电所部分）2．2 GB11032-2000 交流无间隙金属氧化锌避雷器2．3 DL/T 804-2002 交流电力系统金属氧化锌避雷器使用导则2．4 DL/T 596-1996 电力设备预防性试验规程2．5配电网、开关站（开闭所）运行管理制度、检修管理制度、运行管理标准、现场运行规程2．6 35kV及以下电力设备预防性试验及定期检验规定 3 工作前准备3.1 准备工作安排√序号内 容标 准责任人备 注 1开工前，准备好试验所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料仪器仪表、工器具应试验合格，满足本次试验的要求，材料应齐全，图纸及资料应附合现场实际情况 2了解被试设备出厂和历史试验数据，分析设备情况明确设备状况 3根据本次作业内容和性质确定好试验人员，并组织学习本指导书要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项 4根据现场工作时间和工作内容填写工作票工作票填写正确 3.2试验工器具√序号名称规格单位数量备注1兆欧表只12金属氧化锌避雷器阻性电流测试仪器台13试验变压器台14调压器台15分压器台16导、地线根1注：试验工具、规格根据现场实际情况选用。
3.3 人员分工√序号作 业 项 目负 责 人作 业 人 员1测量绝缘电阻 2直流1mA电压U1mA及0.75 U1mA 下的泄漏电流测量 3.4 危险点分析及控制措施√序号危 险 点控 制 措 施 1工作人员进入现场不戴安全帽，不穿绝缘鞋，造成人员伤害进入试验现场，试验人员必须正确着装、戴好安全帽 2试验电压，触电感应电压，引起人身意外伤害事故 在进行绝缘电阻或电导电流测量后应对试品充分放电 3作业现场情况核查不全面、不准确任务、分工明确，工作前详细说明试验区域及应注意的安全注意事项 4试验电源设备损坏或接线不规范,会引起低压触电应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置 5试验现场不设安全围栏，使非试验人员进入试验现场试验现场应设围栏，悬挂“止步，高压危险”标示牌，严禁非工作人员进入工作现场 6误碰带电设备，与带电部分保持安全距离不够工作人员与带电部分保持足够的安全距离 7升压过程中不实行呼唱制度，造成人员触电严格执行呼唱制度 4 作业程序4.1 开工√序号内 容到位人员签字 1安排充足的工作人员，所需工器具材料准备齐全 2工作人员确认后逐一签名 3工作负责人发布开工令 4.2作业项目和作业标准√序号试验项目试验方法安全措施及注意事项试验标准 1绝缘电阻测试用兆欧表测量避雷器两极绝缘电阻，1分钟，记录绝缘电阻值测试后对试品充分放电10kV避雷器绝缘电阻应不小于1000MΩ 直流1mA电压U1mA及0.75 U1mA 下的泄漏电流测量1.将避雷器瓷套表面擦拭干净2.采用高压直流发生器进行试验，泄漏电流应该在高压侧读表，测量电流的导线应使用屏蔽线3.升压，在直流泄漏电流超过200μA时，此时电压升高一点，电流将会急剧增大，此时应放慢升压速度，在电流达到1毫安时，读取电压U1mA值后，降压至零4.计算0.75倍U1mA值5.升压至0.75U1mA电压，测量泄漏电流的大小6.降压至0，断开试验电源7.待电压表指示基本为零时，用放电杆对避雷器放电，挂接地线，拆试验接线1.测量后应对试品充分放电2.升压时应呼唱3.测量时应记录环境温度，阀片的温度系数一般为0.05-0.17%即温度升高10度，直流1mA电压约降低1%必要时应进行换算，以免出现误判断1.直流1mA电压试验值不应该低于GB11032中的规定数值与产品出厂值相比较，变化不应该大于±5%2.0.75U1mA下的泄漏电流不得大于50μA4.3竣工√序号内 容责任人员签字 1清理工作现场，拆除安全围栏，将工器具全部收拢并清点 2拆除试验临时电源，检查被试验设备上无遗留工器具和试验有导地线 3做好试验记录，记录本次试验内容，反措或技改情况，有无遗留问题以及试验结果 4会同验收人员对现场安全措施及试验设备的状态(风扇电源、分接开关位置等)进行检查，并恢复至工作许可时状态 5经全部验收合格，做好试验记录后，办理工作终结手续 5 试验总结序号试验总结1试验结果 2存在问题及处理意见 6 指导书执行情况评估存在问题 改进意见 7 附录7.1试验记录无间隙金属氧化物避雷器试验原始记录标识编号 试验日期 安装地点 安装屏号 环境温度 环境湿度 试验负责人 试验参加人员 记录 审核 铭牌参数型号 额定电压 系统运行电压 出厂序号 出厂时间 生产厂家 绝缘电阻和直流试验编号UImA （KV）I75%UImA（μA）绝缘电阻（MΏ）交流试验编号试验电压（KV）Ix（μA，rms）Ir（μA，Peak） P（mW/KV）放电计数器动作检查编号 动作情况 结论 备注 。
