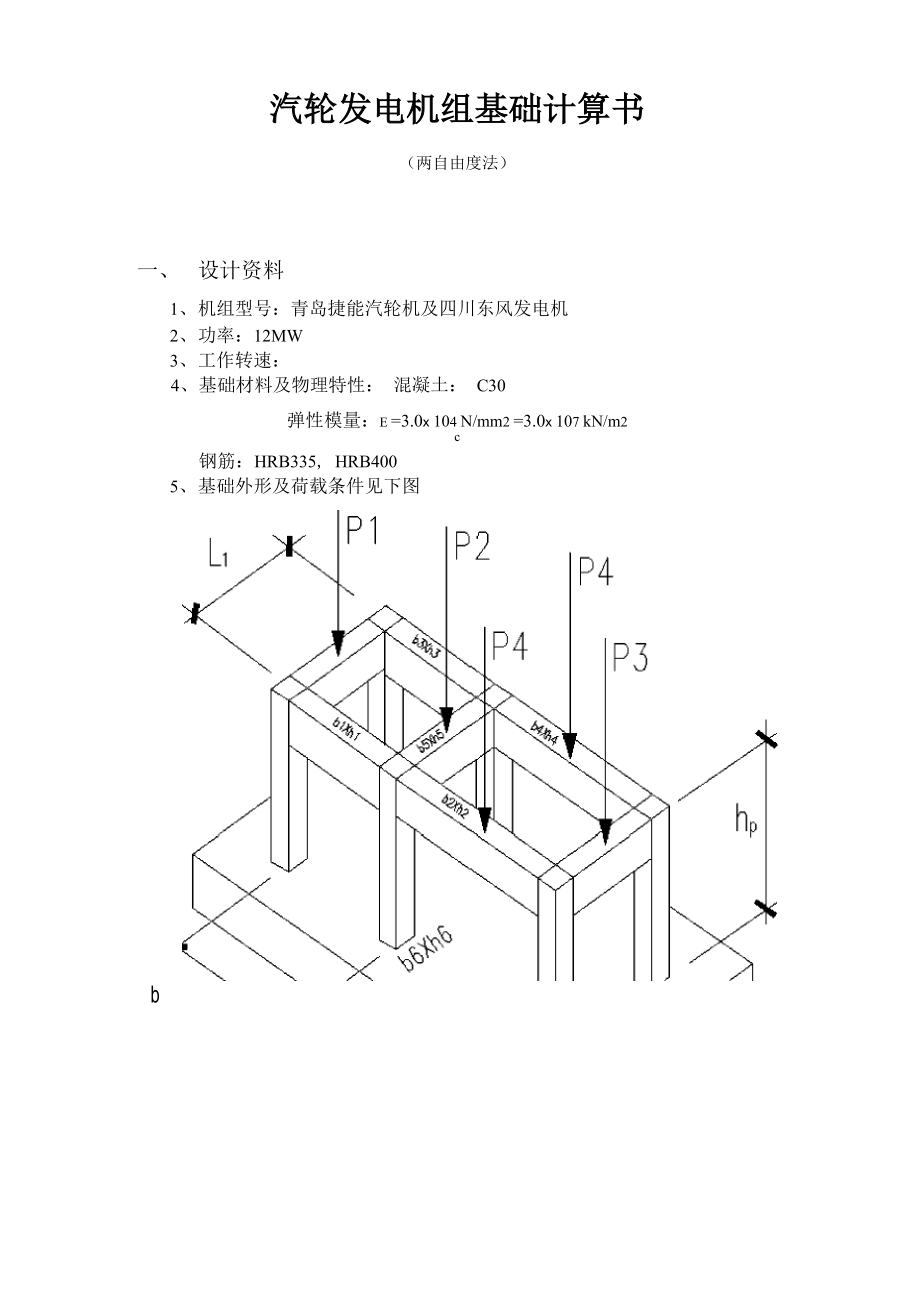

汽轮发电机组基础计算书（两自由度法）一、 设计资料1、 机组型号：青岛捷能汽轮机及四川东风发电机2、 功率：12MW3、 工作转速：4、 基础材料及物理特性： 混凝土： C30弹性模量：E =3.0x 104 N/mm2 =3.0x 107 kN/m2c钢筋：HRB335, HRB4005、 基础外形及荷载条件见下图b1_3设备荷载：Pl=195kN P2=312kN P3=82kN P4=428kN横梁中点承担的转子质量：=1.75t柱顶承担的转子质量：=0.87t纵横梁简化尺寸：bl X h1=1600 X 1500mm2b2 X h2=1800 X 1500 mm 2b3 X h3=1600 X 1500 mm 2b4 X h4=1800 X 1500 mm 2b5 X h5=1470 X 1200 mm 2柱截面尺寸：b6 X h6=800 X 800 mm 2轴距：L1=4680mm L2=3628mm L3=4660mm基础顶面距顶板的距离：hp=5700mm二、位移计算取中间榀横向框架为计算目标1、质量计算横梁的自身质量：m b5 x h5 x L1 x 2.5 1470 x 1200 x 4680 x 2.5 ,= = =20.6tb 109 109两柱的自身质量：m cX b6 x h6 x hp x 2.5c =2C 109X 800 x 800 x 5700 x 2.5 =2 109=18.24t相邻纵梁传给两柱的总质量:1 bl x hl x L2 x 2.5 1 b2 x h2 x L3 x 2.5 1 b3 x h3 x L2 x 2.5=—X + — X + — X +2 109 2 109 2 109丄 X b4 X h4 X L3 X 2・5 +P42 109 1600X1500 X 3628 X 2.5 +1800 X1500 X 4660 X 2,5 +42.8109 109=21.768+31.455+42.8=96tP2• mi=31.2+0.5 % 20.6=41.5tm m mm.2= N +0-5( c + b)=96+0.5 % (18.24+20.6)=115.4t2、刚度计算横梁截面惯性矩：i广等=甘=0・21168bh 3 0.8 x 0.83柱截面惯性矩：Ic =花二弋一皿0341无因次系数：h I 5700 x 0.21168 十8 - p b 一 =7.56LI 4680 x 0.03411 c梁截面面积：A - b5 x h5=1.47 x 1.2=1.764b柱截面面积：A - b6 x h6=0.8 x 0.8=0.64 mc框架梁的竖向刚度:1L3 i + 281 • + 1—96E I 2 + 8 5 E Ac b c b =2.974.683 1 + 2 x 7. 56 3 4. 68 x + x —96 x 3 x 107 % 0.21168 2 + 7.56 5 3 x 107 % 1.764X - 0"kN/m框架柱的竖向刚度:k 二一一 =2 % 30000000 % 0.64/5.7=6.74 ' kN/m2 h3、固有圆频率计算固有圆频率按以下公式计算:4、位移计算第一阶与第二阶振型分别按下式计算:=0.51641 /2.97 X 10s C2-97 + 6.74J X 106灵 415+ 115.41 /2.97 X 1C6 (2.97+6.74) X 106V 2.97X 6.74 X 1012_2 j \ 4L5+ 115.4 ) — 4 41.5 X 115.4=77854-43245=34609( -^一 - =77854+43245=121099] 口心乜]:2.97 X 105-41.5 x 346092.97 X 106Y22竝一rriiW^22.97 x 13 — 41.5 x 1210992.97 X 106=—0.6921第一自振频率时，横梁中点竖向位移•」•二和柱顶的竖向位移n二分别为:眉11 =叫iBi可max叫/ + (叫£叼J'讥］+m2^21241.5 + 115.4X 0.51642=0.004mmj 11 = -1=0.004 乂0.5164=0.0021mm第二自振频率时，横梁中点竖向位移.4二和柱顶的竖向位移A二分别为:^12 =叶角乃吨工—云而忑/=0.02 X 0.7 X 8 XV1-752 + (0.87 X 0.6921)241.5 + 115.4 X 0.69213=0.00214mm门--=□]=- =0.00214 乂-0.6921=-0.0015mm按GB50040-96《动力机器基础设计规范》5.2.2条，允许线位移为0.02mm,」二，4：一 -二均小于0.02mm，满足要求。
三、配筋计算计算采用 PKPM 计算结果。
