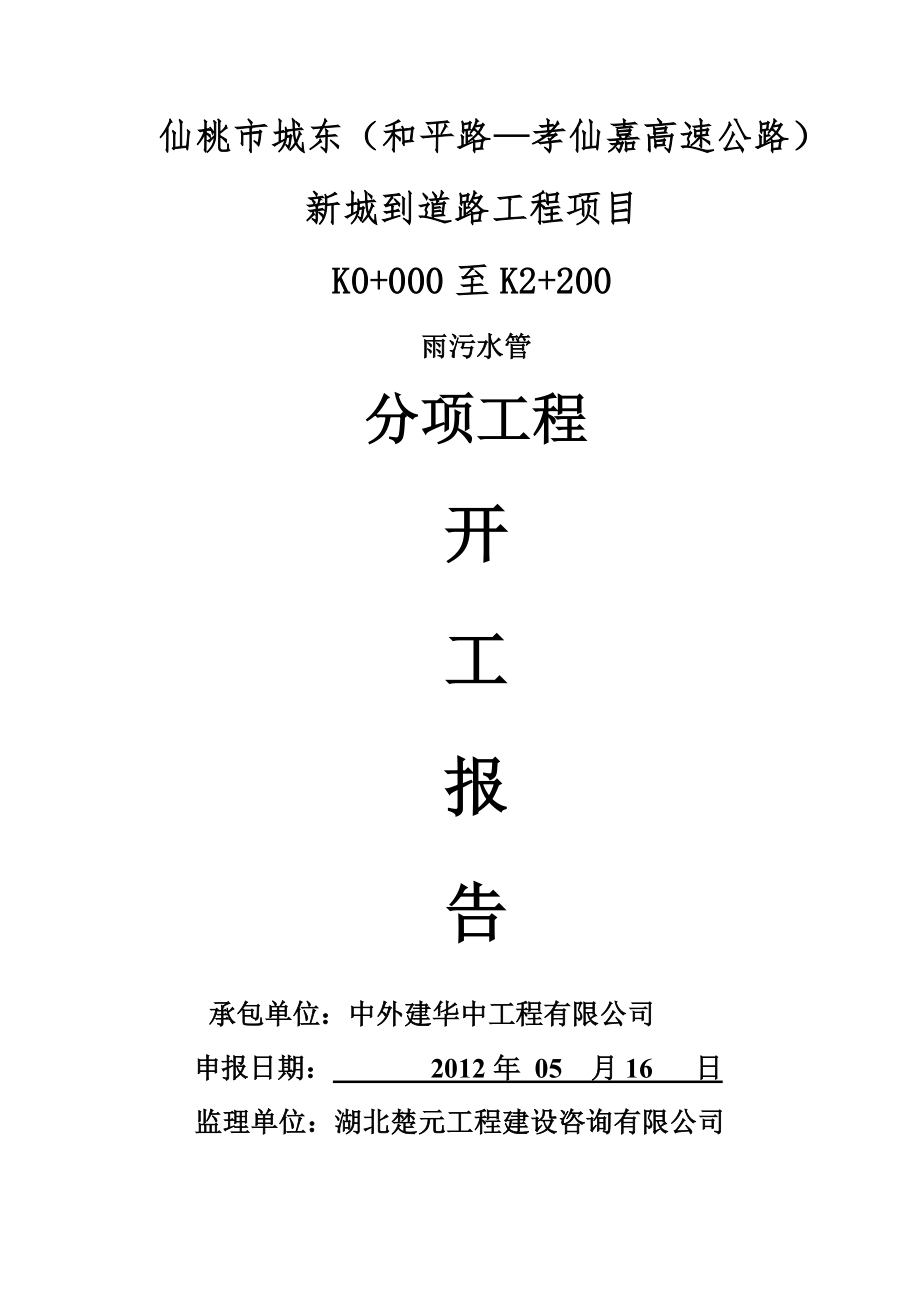

仙桃市城东（和平路—孝仙嘉高速公路）新城到道路工程项目K0+000至K2+200雨污水管分项工程开工报告承包单位：中外建华中工程有限公司 申报日期： 2012年 05 月16 日 监理单位：湖北楚元工程建设咨询有限公司审批时间： 年 月 日一、 工程概况K0+000~K2+200段雨水管采用单侧排水，布置在道路南侧的绿化带下，距道路中心线18.0m为了节省开挖，管道坡度尽量与道路同坡污水管采用单侧排污水，布置在道路北侧绿化带下，距道路中心线18.0m，污水经分段收集后排入九支渠路的污水管网，再经污水提升泵站仙下和污水主管道，最终送至化工工业园的污水处理厂一）雨水管管材、基础及接口（1）、雨水管道采用Ⅱ级钢筋砼排水管（平口管），管道基础采用图号为06MS201-1页17（钢筋砼120°砼基础钢丝网水泥砂浆抹带接口）管道敷设后，回填石屑至管顶50cm,并满足压实度要求横向预埋过路管覆土低于0.7cm的管段采用C25砼包封处理，包封厚度不低于20cm2）、钢筋砼管的选用应符合国标《混凝土和钢筋混凝土排水管》（GB11836-2009）的要求。
二）污水管材、基础及接口（1）、对于覆土厚度小于4.5m的污水管道采用Ⅱ级钢筋砼排水管（承插口管），管道基础采用图号为06MS201-1页11（钢筋混凝土管180°砂石基础），管道接口采用图号为06MS201-1页23（钢筋混凝土承插口管橡胶圈接口）其第一种形式2）、对于覆土厚度不低于4.5m的污水管采用Ⅱ级钢筋砼排水管（企口管），管基采用图号为06MS201-1页17（钢筋混凝土管120°混凝土基础），管道接口采用06MS201-1页28（120°混凝土基础钢丝网水泥砂浆抹带接口管道敷设后，回填石屑至管顶以上50cm，并满足压实度要求3）、钢筋砼管的选用应符合国标《混凝土和钢筋混凝土排水管》（GB11836-2009）的要求二、施工准备由于路线较长，工期较紧，需要做好充足的施工准备1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线机械设备与材料当地的村级道路曲支路，中心路等通过施工便道运进工地2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。
4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人三、施工安排及方法总说明 先进行一段试验段的施工，得出经验数据，以指导后续施工根据总体进度计划要求，我部在该段安排两个雨污水管道施工队伍，整个合同必须有3～4个作业面，形成流水作业，以保证施工进度管道放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥施工顺序：先深后浅，形成流水作业，以保证施工的连续性和施工进度四、雨水管道施工方案为收集两侧道路附近的雨水，本工程雨水管主要沿道路单侧敷设，横向预埋过路管，采用偏沟式单篦雨水口主要管径为DN400、DN600、DN1000、DN1200、ND1500所有管材为Ⅱ钢筋混凝土管道，自流方式汇入附近河道1、雨水管道施工工艺流程测量放线 →沟槽挖土和支护（局部先进行浅层井点降水） → 管道基础施工 → 铺设管道 → 砖砌窨井→ 管道坞膀 → 沟槽回填2、测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩管道中心线和井中心位置须经监理复核根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
3、沟槽开挖和支护及排水设施该地区土质情况：自上至下依次为耕植土、粉质粘土夹粉土、淤泥质粘土、粘土、淤泥质粘土，土质条件比较差据此，雨水管的沟槽采用放坡开挖，明排水施工边坡1:0.33至1:1，挖掘开挖，在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，当基坑两侧土质条件太差有塌方的可能，必须进行边坡支护之后立即进行基础施工槽边堆土高度不宜高于1.5m（堆土边坡内侧按照1：1.5控制），在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于1.2m，施工机具设备停放离沟槽距离不得小于0.8m管道沟槽开挖采用明沟排水法进行施工排水，具体方法如下：在沟槽的开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出来的地下水汇集到槽底的排水沟内，然后通过排水沟流入集水井，再用水泵将水抽走，抽出的水直接排入附近排水明沟，以保持沟槽干燥排水沟深度比沟槽底低0.2m，集水井比排水沟低0.3m～0.5m，并保持水流畅通4、管道基础施工本工程管道基础严格按照施工图纸要求进行施工管道基础采用碎石或砾石砂，碎石粒径为25～38mm。
基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位置，以中心线为准放出基础或垫层边线，如图所示基础的底层土应人工挖除，修整槽底，如有超挖应用砾石砂或碎石等填实垫层的铺设：当管道沟槽挖成，验槽达到设计要求，可以从高程样板上测出铺筑高度，插入木桩控制标高，即可进行碎石砂铺设铺筑前槽内不得有积水和淤泥砾石砂以相应的管道基础宽度，进行铺筑、摊平、拍实对于HDPE加筋管管道基础采用垫层基础，对于一般的土质地段，垫层可为一层砂垫层（中粗砂）；对处于软土地基，垫层可采用颗粒尺寸为5～40mm的碎石或砾石砂，上面再铺砂垫层（中粗砂）管道基础夯实平整，密实度满足要求5、管节的预制、运输及现场堆放管道在预制时，我部将派施工技术人员会同监理不定期到厂方检查管道采用汽车运输运至现场的管道视现场情况就近沿途单排堆放堆放时严禁管道中间有硬物顶撞，防止管道碰坏，同时服从现场调度排放，不得防碍机械的通行待用的管材要进行检查验收，如有裂缝等缺陷的管材，不得使用，并做好记录，退回原厂。
管节堆放，必须在起重机工作幅度范围内两节管间要有一定间隙，以便捆管管节捆绑生扣，可滚管，也可在地上开槽穿绳钢丝绳不得从管心串过吊装吊绳宜采用Ф3.65钢丝绳（抗拉强度为1961Mpa），所有绳扣均采用插辫方法，每扣不少于7花以便卸扣 注：其中L为管长；Φ为管径；H≥L-2/5L；单根绳长≥Φ×3.5+1.2H根据现场施工条件，管节重量大小选择起重设备采用汽车吊（或者履带吊、挖掘机等）下管，下管应轻落，防止造成管材损坏和混凝土基础断裂下管用的起吊设备应停放在坚实的基础上，若地面软弱，要用方木、钢板等铺垫进行加固下管时要有专人指挥操作人员上下沟槽时，采用扶梯，扶梯要高出地面1m，人员上下时要密切配合，防止意外6、铺设管道本工程管道安装采用挖机下管、稳管，在施工时以逆流方向进行铺设，承口应对向上游，插口对向下游，铺设前承口和插口用清水刷净稳管时，相邻两管底部应齐平为避免因紧密相接使管口破损，并使柔性接口能承受少量弯曲，管子两端面之间应预留约１厘米的间隙排管前需检查混凝土基础的标高、轴线，清除基础表面的污泥、杂物及积水，在基础上弹出排管中心线标高经复核后方可排管，排管时以控制管内底标高为准管道铺设要严格按照操作规程进行，管道接口需严密，管道间隙要符合设计要求，管枕、垫尖、管道不得左右晃动。
管道中心线垂直引至撑柱上，拉好中线，吊好锤球管节铺设采用起吊设备在垂直方向吊管，采用两组手扳葫芦在管的左右两侧水平方向拉管排管铺设结束后，必须进行一次综合检查，当线形、标高、接口、管枕等符合质量要求时，方可进行下道工序的施工管道铺设质量验收标准应符合《市政排水管道工程施工及验收规程》的有关要求，具体指标如下：管道中心线允许偏差：20mm；管内底标高允许偏差：-10mm～+20mm；承口、插口之间外表隙量允许偏差：＜9mm（１） 中线控制：本次施工采用边线法，即将管边线用钉子钉在龙门板桩上，通过锤球定位线定出边线，在基础上做好记号，稳管时通过锤线控制管道边线，这样管道就处于中心位置，用这种方法对中，比中心线法速度快２）高程控制：管道高程控制采用水准仪复测，龙门板控制高程相邻两板的高程钉分别到管底标高的垂直距离应相等，则两高程钉之间连线的坡度即为管道坡度，该连线为坡度线坡度线上任何一点到管底的垂直距离为一常数高程控制时，使用丁字形高程尺，将高程尺垂直放在管底，当标记和坡度线重合时，表明高程正确管线平面位置与高程误差必须符合规范要求管中心控制与高程控制必须同时进行7、附属构筑物、检查井及雨水口施工：雨水管道检查井及雨水口为砖石砌筑，在施工时，井底基础应与管道基础同时浇筑。
排水管检查井内的流槽，宜与井壁同时进行砌筑，流槽应与上下游管线底部接顺，井底基础与相邻管道基础同时浇筑，使两者基础浇筑条件一致，同时能减少接缝，避免了因接茬不好的因素，产生裂缝引起不均的沉降井内的踏步应随砌随安，位置准确，踏步安装后，未达砌筑强度前不得踩踏此外，检查井的预留支管应随砌随安，预留管的直径、方向、标高应符合设计要求，管与井壁衔接处应严密，预留支管口宜用砂浆砌筑封口并抹平依据标准图集，雨水管出水口采用垫层、砌石基础，浆砌块石墙身施工中用挖掘机根据图纸位置及标高挖出施工作业面，并用人工加以修整浆砌块石采用砂浆将块石人工砌筑形成砌筑时注意按照图纸尺寸并注意砂浆饱满8、管道坞膀本工程设计的管道坞膀，胸腔覆土采用中粗砂，钢筋砼管、玻璃钢夹砂管以及HDPE加筋管管道位于车行道下，回填土须回填至管顶以上500mm处，中粗砂干重不小于16KN/M3管道位于绿化带内，胸腔覆土采用中粗砂，钢筋砼管须回填至管中心，玻璃钢夹砂管以及HDPE加筋管须回填至管顶回填需对称均匀，洒水振实拍平，密实度满足要求9、沟槽回填沟槽回填是管道工程中的一道重要工序，沟槽回填后，管顶以上的回填土将变为管道上的竖向土压力施加在管道结构上，因此，采取措施减小竖向土压力强度就意味着减少管道的荷载，采用“中松侧实法”，先用手扶式振动夯、冲击夯将管道两侧分层回填压实，分层厚度为20cm，到管顶以上50cm后，再采用大型压实机械回填。
五、污水管道施工方案1、污水管道施工工艺流程测量放线 → 第一次土方开挖 → 布置井点降水 → 打设槽钢板桩 → 沟槽开挖及支护 → 管道基础施工 → 铺设管道 → 污水井施工 → 磅水（闭水）试验 → 管道坞膀 → 沟槽回填2、测量放线根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩管道中心线和井中心位置经监理复核后方可在施工中使用根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外井位置的两侧设置控制桩，并记录两桩至井中心的距离，以备校核3、第一次土方开挖按照测量放出的开挖线，进行第一次开挖，将表层1.5m厚的粘土层开挖，上口宽度为13m左右，坡度为1：1.5，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远，堆土高度宜小于1.5m4、管道基础施工基础施工前必须复核高程样板的标高基础的底层土人工挖除，修整槽底，清除淤泥和碎土，如有超挖，应用砾石砂或旧料填实，不得用土回填5、铺设管道管节的预制、运输及现场堆放，管道铺设与雨水管道施工相同所有管道接口处在管道就位后，覆土前包裹两层土工布，宽度为800mm，土工布接缝搭接宽度为200mm管道接口：承插式钢筋混凝土管采用O形橡胶圈接口。
6、附属构筑物、检查井等施工：施工时，井底基础应与管道基础同时浇筑，井底基础板为双向受力，采用钢筋笼施工排水管检查井内的流槽，宜与井壁同时进行砌筑，流槽应与上下游管线底部接顺，井底基础与相邻管道基础同时浇筑，使两者基础浇筑条件一致，同时能减少接缝，避免了因接茬不好的因素，产生裂缝引起不均的沉降依据标准图集及设计要求进行施工7、磅水（闭水）试验根据规范要求，污水管道必须逐节（两检查井之间的管道为一节）作磅水检验，检验合格后才能进行管道坞膀直径≤800mm的管道可采用磅筒磅水，直径≥1000mm的管道可采用检查井磅水磅水前，接缝砂浆及混凝土应达到设计强度要求，并在管道预先充满水24h以上才能磅水磅水时按照要求水头高度先加水试磅20min，待水位稳定后才进行正式磅水，计算30min内水位下降的平均值磅水水头为检验段上游管道内顶以上2m，直径≥1000mm的管道采用检查井磅水，若其井顶内顶的距离小于2m时，则磅水水头高度至检查井井顶为止正式磅水时，应仔细检查每个接缝和沟管的渗漏情况，作好记录，若磅水不合格，应进行修补重磅，直至磅水合格为止8、管道坞膀与雨水管道坞膀相同9、沟槽回填污水管道沟槽回填与雨水管道相同。
六、管道施工的质量工期保证措施根据本区域雨污水管道工程施工的特点，在施工过程中除强化管理，确保质量保证体系正常运行外，技术上也要采取相应的措施，使工程质量和工期有一个充分的保证主要采取以下措施：1、注重管道的测量放样工作，对龙门板桩要重点加以保护，及时进行复核，保证管道铺设的轴线和管底标高的准确性2、天气因素对管道施工影响很大，施工中，要时刻注意天气变化，掌握近期和长远期的天气情况，定出施工计划3、对管道必须进行认真验收，不合格的管道不允许出现在工程中；同时在施工过程中，对管道须进行保护，尤其在卸车、移管、铺设、接口、坞膀、回填过程中4要充分考虑施工作业的流水性和连续性，根据不同的管道施工难度和不同的天气情况，采取相应措施如果施工难度大、天气情况不是很好，施工段落可以相应缩短，作业面缩小，提高工效，保证施工的连续5、沟槽开挖严格按照交底要求进行施工，对于不同的管道埋深采用不同的开挖方式，以保证沟槽的稳定性，保证施工的质量对于放坡开挖进行沟槽施工的，周围要做好排水沟和集水井，积水应及时排除，防止基础浸泡，完成后要及时回填6、管道的铺设、接口处理、坞膀回填施工中，严格按照设计规范要求加强过程质量控制，加大检查力度，以保证施工质量。
七、管道施工的安全文明施工保证措施 排水工程施工的特点，根据安全风险分析，沟槽塌方和机械事故等一般较多，需重点防范在加强全员安全教育，提高安全风险意识和防范意识的同时，拟采取以下措施：（1） 施工便道要保证畅通，及时修整原材料运输车辆要勤检查、（2） 勤保养，保证行驶和制动系统的完好2）管道卸车、管道铺设时要对吊重设备进行认真检查，尤其是钢丝绳等，必须满足要求配合吊装人员要戴好安全帽及手套，必须由专人指挥，以哨令、旗示或手示进行指挥所采用的“令示”必须规范，并与吊重人员预先沟通好当管节离开地面，配合吊装人员必须避开被吊物，移动过程中要注意不要被障碍物所绊倒3）沟槽开挖时如遇到异常地质或异常物体等情况，及时向有关单位部门汇报并作记录，处理结束后再行施工；沟槽开挖时要随时注意槽壁的稳定情况，由专人负责查看，并采取有效的支护措施，防止塌方伤人，所有人员不得在沟槽内坐卧、休息4）管道铺设范围内，事先要通过有关部门摸清有无管线，如有，必须采取措施，进行搬迁或加固等，否则不得施工5）在沟槽两侧须采取一定防护措施，尤其是在村庄道路附近施工时，须设置路障、警示牌等，夜间须增设红灯示警6）沟槽所用的支撑、挡土板等必须可靠牢固，随着沟槽挖深，及时加以顶撑支护。
开挖出的土方必须按照要求堆放，不得随意堆放7）夜间欠安全的原因一般不安排施工作业，若要施工，要求配足照明设备，特别在边坡、转弯处要加大照明亮度车辆进入施工便道后，要求慢速行驶。
