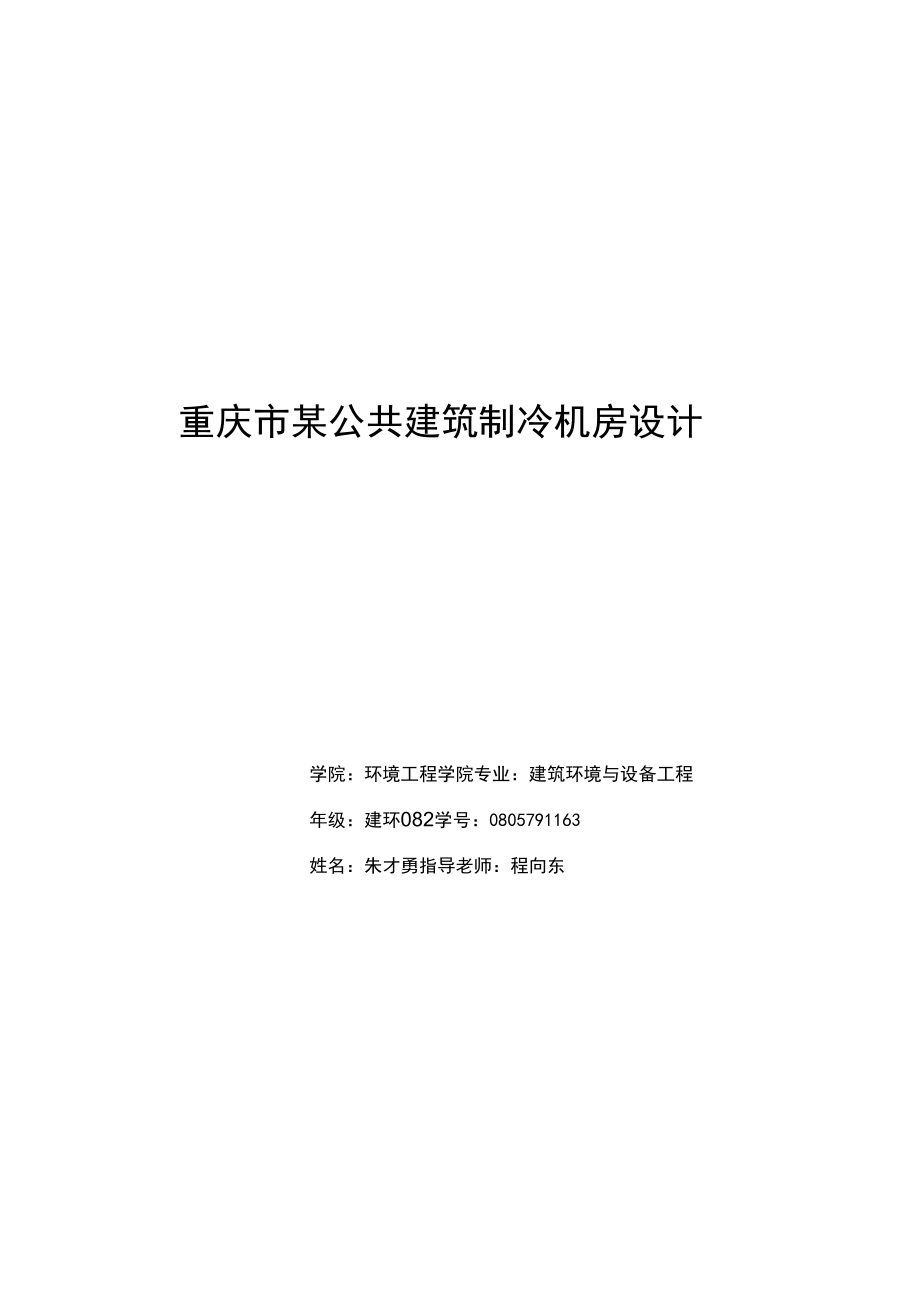

重庆市某公共建筑制冷机房设计学院：环境工程学院专业：建筑环境与设备工程年级：建环082学号：0805791163姓名：朱才勇指导老师：程向东目录、设计题目与原始条件、方案设计三、负荷计算四、冷水机组选择五、水力计算1、冷冻水循环系统水力计算2、冷却水循环系统水力计算六、设备选择1、冷冻水和冷却水泵的选择2、软化水箱及补水泵的选择3、分水器及补水器的选择4、过滤器的选择5、冷却塔的选择及电子水处理仪的选择6、定压罐的选择七、参考文献设计题目与原始条件重庆市某公共建筑空气调节制冷机房设计本工程为重庆市某公共建筑空调用冷源一制冷机房设计，共一层，空调面积10000m2，夏季空调冷负荷指标105wm2，冷负荷同时使用系数为0.85.用户物资用压力为20m水柱，最高点高度为18m,所供应的冷冻水温度为7CS2C.二、方案设计该机房制冷系统为四管制系统，即冷却水供-回水管，冷冻水供-回水管系统，经冷水机组制冷后的7C的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送到建筑的各个区域，经过空调机组后12C的冷冻水回水经集水器，再由冷冻水管返回冷水机组，通过冷水机组中的蒸发器与制冷剂换热实现换热过程，从冷水机组出来的35C的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后降温后再返回冷水机组冷却制冷剂，如此往复循环。
考虑到系统的稳定安全有效的运行，系统中配备补水系统，软化水系统，电子水处理系统等附属系统三、负荷计算根据面积热指标计算冷负荷：Qz=105*10000=1050kW对于间接制冷系统，一般附加7%"5%，在此确定为12%.Q0=(1+12%)*Qz*0.85=999.6kW四、冷水机组选择根据标准，属于中型规模建筑宜取制冷机组2台，而且2台机组的容量相同，所以每台制冷机组制冷量Q=999.6kW=499.8kW2名称：RSW系列水冷式半封闭式螺杆式冷水机组型号：RSW-155-1名义制冷量kW547冷凝器型式卧式冗管式压缩机数量1水压降kp36配给机功率108水流量m3/h118使用制冷剂R22管径125制冷剂填充剂65蒸八、、发器型式卧式冗管式外形尺寸长mm3600水压降kp36宽mm1200水流量m3/h94高mm1989管径125四、水力计算管内假定流速依据1、冷冻水系统循环水力计算部位流速ms部位流速ms水泵压出口2.4乜.6一般管道1.5".0水泵压入口1.2^2.1排水管1.2^2.1主干管1.2F5向上立管1.0^3.0冷冻水的管径的确定(1) 假定冷冻水泵出口流速为3ms由冷水支管的流量Q=94由冷水支管的流量Q=94h，可得d=所以取DN=100mm由DN=100mm，可得：，绻=3.33ms兀d在经济流速范围以内，所以实际流速=3.33ms(2) 假定冷冻水泵入口流速为1.5ms由冷水支管的流量Q=94由冷水支管的流量Q=94m\h，可得d=所以取DN=150mm由DN=150mm，可得=1.48ms%在经济流速范围以内，所以实际流速v=1.48ms假定干管流速v=3ms，由Q=2*94=188m3h,可得d=149mm所以取DN=150mm由DN=150mm，得v=2.96ms在经济流速内所以实际流速v=2.96ms2、冷却水循环系统水力计算冷却水的管径计算(1) 假定冷却水泵出口流速为2.5ms由冷水支管的流量Q=118m3/h，可得d=4Q=129mm，V3IV所以取DN=150mm由DN=150mm，可得二覚=1.86msnd不在经济流速范围以内，取DN=100mm，由DN=100mm可算出v=4.18ms，也不在经济流速范围以内综上所述：实际流速V=1.86ms,管径150mm(2) 假定冷却水泵入口流速为2ms由冷水支管的流量Q=118由冷水支管的流量Q=118m3h，可得d=4Q=144mm江V取DN=150mm由DN=150mm，可得;:-蔦=1.86ms兀d2在经济流速范围以内，所以实际流速v=1.86ms取DN=150mm由DN=150mm，可得;:-蔦=1.86ms兀d2在经济流速范围以内，所以实际流速v=1.86ms(3) 假定干管的流速为3ms由Q=2*118=236由Q=2*118=236mlh，得d=取200mm丄4日』由2=2.08ms叱2在经济流速的范围以内，所以实际流速为2.08ms六、设备选择1、冷冻水和冷却水泵的选择对于冷冻水泵由设备平面图可知：泵前有一个过滤器，一个截止阀；泵后有一个止回阀，一个截止阀，4个三通，16个弯头，冷水机组出口有一个截止阀，冷水机组入口有一个过滤器，一个截止阀。
有计算软件（见照片）计算局部阻力得：计算可得：冷冻水泵那条管线的局部阻力为：ip=136006.9Pa=13.6mH2O冷却水泵那条管线的局部阻力为：亡=92564.5Pa=9.26mh2O3、沿程阻力计算:对于冷冻水泵：泵刖：v?=669.767Pa泵后：i?=10306.17Pa干管：f=27125.21Pa冷水机组出口处：、?=3215.6Pa冷水机组入口处：■,?■'=3615.9Pa所以沿程阻力为、m=669.767Pa+10306.17Pa+27125.21Pa+3215.6Pa+3615.9Pa=44932.647Pa对于冷却水泵：用同样的程序可运算得2=8541.6Pa（3）机组损失：对于蒸发器、?=36kPa=3.6m出0（4）末端损失：由题意知：用户资用压力为20mH2O，由冷却塔进水压力可得?=2.9mH2即：冷却水泵扬程为16.61m，冷冻水泵扬程为41.68m冷冻水的流量为94m3h，冷却水流量为118m3h由管路确定的扬程和流量应考虑一定的富余量所以应选冷却水泵扬程为18.27m，冷却水泵的扬程为45.85m选择上海凯泉制造的标准立式单级泵，具体参数如下：水泵型号流量扬程转速电机功汽蚀余重量3、率量冷冻水泵KQL125/11025.71480113228300-11/4冷却水泵KQL125/12048.51480303375400-30/43、软化水箱及补水泵的选择冷冻水总循环水量的1%，即为冷冻水的补给水量，则取以为补水量Q=94*2*1%=1.88m3h补水箱的大小能满足补水泵连续循环运行1.5亡.5h，这里取1.5h，则软化水箱的体积为v=3.76m3补给水泵的流量Q=1.88m3,h对于补给水泵:(1)假定补给水泵出口流速为3.0ms，由d==14.8mm，Vjrv取DN=20mm，由2=1.29ms■:d在经济流速的范围以内,所以实际流速为1.29ms(2)假定补给水泵入口流速为2.0ms，由d=』坐=18mm，/A取DN=20mm，由=1.66ms在经济流速的范围以内,所以实际流速为1.66ms算补水泵管路的局部阻力在补给水泵泵前有一个过滤器，一个截止阀，泵后有一个止回阀，8个弯头，2个三通，由软件计算得局部阻力损失为：\p=51700Pa=5.17mH2O沿程阻力损失为：i?=5.96mH2O所以补给水泵的扬程为29.15mH2O，流量为1.88m3h修正后的补给水泵扬程为32mH2O，流量为2.10m3h选择上海凯泉制造的标准立式单级泵，具体参数如下：水泵型号流量扬程转速电机功率必须余量重量补水水KQL-125/348.8341480153234泵00-15/43、分水器及集水气的选择如图所示：hl为曲面高度，h2为直边高度参考《中央空调设计手册》计算得到：集水器的总长度为1700mm同理可得：分水器的总长度为1700mm4、过滤器的选择根据管道直径选择对后的丫型过滤器冷冻水泵进水口的直径为150mm，所以选择Y-150mm过滤器冷却水泵进水口直径为150mm，所以选择Y-150mm过滤器补给水泵进水口直径为20mm，所以选择Y-20mm过滤器冷水机组进口直径为20mm，所以选择Y-125mm过滤器5、冷却塔的选择根据“一塔对一机”选扌奄台冷却塔，且不考虑备用根据冷却塔标准工况下的参数进水温度出水温度设计温度湿球温度干球温度大气压力353052831.51011所以选择冷却塔的基本参数型号t=28冷却水重要尺寸风机直径电机功率重量进水压力DBNL4-150t=15△=8总高度宽度24004.0自重运转重2.91151123553373216954195电子水处理仪选型根据处理的冷却水量236m3h，选择电子水处理仪6、定压罐的选择：根据膨胀水箱中总的水容积为3760L,在30度下的水的膨胀率为0.00435所以设备所需的定压罐体积为v=43.6L选择意大利VAREM公司的定压罐，具体参数如下型号容积工作压力直径、k1、<咼度口径包装体积V205036050v838v84510.120七、参考文献1. 《暖通空调计算软件？2. 《中央空调设计手册》3. 《给排水工程设计手册与水力计算》4. 《流体输配管网》5. 《制冷技术》。
