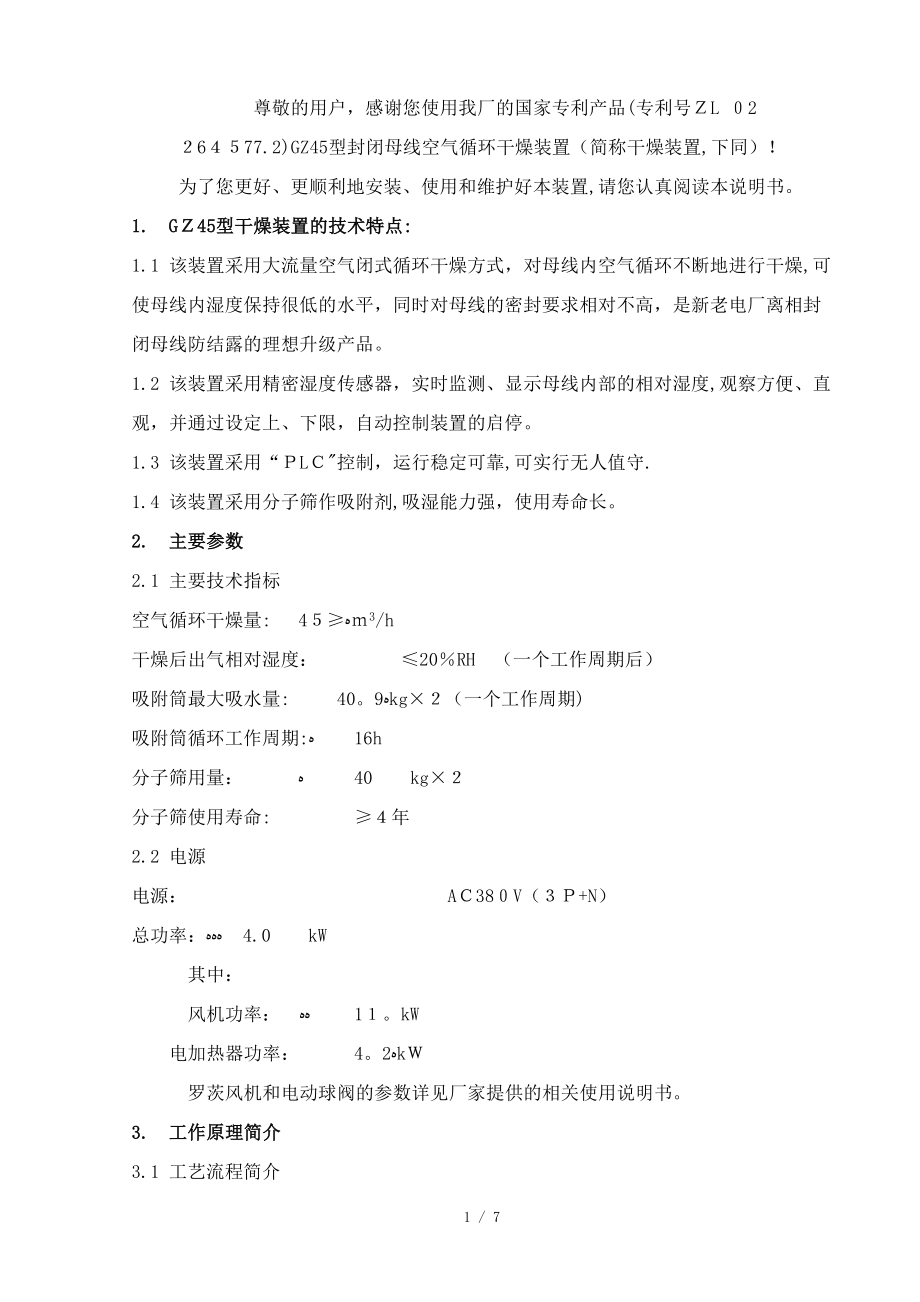

尊敬的用户，感谢您使用我厂的国家专利产品(专利号ＺL ０2 ２6４５77.2)GZ45型封闭母线空气循环干燥装置（简称干燥装置,下同）！ 为了您更好、更顺利地安装、使用和维护好本装置,请您认真阅读本说明书1. GＺ45型干燥装置的技术特点:1.1 该装置采用大流量空气闭式循环干燥方式，对母线内空气循环不断地进行干燥,可使母线内湿度保持很低的水平，同时对母线的密封要求相对不高，是新老电厂离相封闭母线防结露的理想升级产品1.2 该装置采用精密湿度传感器，实时监测、显示母线内部的相对湿度,观察方便、直观，并通过设定上、下限，自动控制装置的启停1.3 该装置采用“ＰLＣ"控制，运行稳定可靠,可实行无人值守.1.4 该装置采用分子筛作吸附剂,吸湿能力强，使用寿命长2. 主要参数2.1 主要技术指标空气循环干燥量: ﻩ≥4５ｍ3/h干燥后出气相对湿度： ≤20％RH （一个工作周期后）吸附筒最大吸水量: ﻩ940kg×２（一个工作周期)吸附筒循环工作周期:ﻩ 16h分子筛用量： ﻩ 40kg×２分子筛使用寿命: ≥４年2.2 电源电源： AＣ38０V（３Ｐ+N）总功率：ﻩﻩﻩ 4.0kW 其中： 风机功率： ﻩﻩ 1。
１kW 电加热器功率： ﻩ24kＷ 罗茨风机和电动球阀的参数详见厂家提供的相关使用说明书3. 工作原理简介3.1 工艺流程简介 干燥流程：B相母线内空气®罗茨风机®吸附筒A（Ｂ）®干燥空气回充入A、C相母线®B相母线 再生流程:外部空气®罗茨风机®吸附筒B（A）®排出潮湿空气 每个循环工作周期中，A、Ｂ筒每8h互换一次3.2 电气控制原理简介 采用“ＰLC”控制,有“自动”和“手动”两种运行模式，通过控制箱面板上的转换开关进行转换转换开关有三个位置，即“停止”、“手动”和“自动" “自动” 运行模式:当湿度监控器测得母线内湿度超过设定上限时，监控器输出一个接点信号给“PLＣ”, “PLC”根据设定程序启动装置首先进入的是“A筒干燥吸附,B筒再生排气"程序打开(关闭）相应的电动阀门，阀门开闭到位后，启动罗茨风机，然后启动再生筒（B筒）内的加热器装置通过热电阻和数显仪监测、显示筒内的温度,当温度超过设定上限时，则加热器停止加热.当温度降至设定下限时,则加热器重新加热排气口也设有测温元件，当排气温度超过设定时,则加热器在该周期内不再加热，Ｂ筒再生结束.8h后，A、B筒互换，装置进入“Ｂ筒干燥吸附，A筒再生排气"程序，控制原理与上述类似。
16h后,一个循环工作周期结束,如湿度监控器测得母线内湿度低于设定下限时，则整套装置停止运行，否则，装置继续运行,进入下一个工作周期. “手动” 运行模式：手动运行模式只是通过“启动”和“停止”按钮人为给“PＬC"发出启停信号，代替湿度监控器的接点信号,其他与“自动” 运行模式完全一致. 无论“自动"还是“手动" 运行模式,转换开关打到“停止”位置或按“停止”按钮后,装置均停止运行.4. 装置的安装4．1安装前的准备工作4.1.1 设备开箱及验收.根据装箱清单开箱对货物进行清点，检查货物有无缺损，并作好交接记录4.1.2 熟悉安装图纸及安装使用说明书.核对母线（主要是三通连接管的连接法兰)的安装尺寸是否与干燥装置的图纸要求一致.4.1.3 搭好脚手架，准备好起吊设备.4.1.4 母线改造加装干燥装置的，应将母线外壳上原有的漏气开口封闭4.2 安装步骤4.2.1 将干燥装置本体吊装就位,将底部框架与预埋件焊牢或用膨胀螺栓固定，还应将底部框架可靠接地4.2.2 安装母线三通连接管，配有截流孔板的,应将相应规格(不同位置 对应不同的规格)的截流孔板装上。
如是母线改造加装干燥装置的，则需按图纸要求在母线外壳上开孔，并焊接连接法兰安装后应将母线内的铝屑用吸尘器(用户自备)清除干净4.2.3 按照图纸要求，结合现场实际情况,配接干燥装置的进、出气管道然后将出气口压力表等装上4.2.4 安装湿度探头,按图纸要求接好线探头线应用金属软管保护.4.2.5 接好电源用户负责将电源线接至干燥装置的控制箱,并负责接送电4.2.6 补刷油漆现场的油漆补刷工作由用户进行5. 调试与运行5.1 打开干燥装置本体内的回气阀V1（罗茨风机正上方）、进气阀V2（干燥装置的右上方）、补气阀V3(干燥装置的背面，外接空气过滤器）,V1、V２、V３为三只手动球阀装置正常运行后应调节三只阀门的开度,V1全开,V3二分之一开,并调节V２的开度，使压力表显示为１.6kPa左右运行几小时后观察母线上的橡胶伸缩套有无向内收缩现象，如有,说明母线内存在负压,这时可加大补气阀V3的开度.调整完后将阀门定位，下次启动无需重复调节5.2 调整电源相序将控制箱面板上的“自动/手动"转换开关打到“手动”→合上电源空气开关(上电）→ 用螺丝刀点按一下风机接触器“5KM”,观察罗茨风机电机的转向是否与转向标示一致→如转向反了,则将电源进线（不能只调罗茨风机电机的电源线 ，因为电动阀的转向与风机须保持一致）的任意两根相线互调即可。
5.3 调整湿度监控器的设置在“手动”模式下上电后,按湿度监控器的 键约3秒钟，这时项目“开始”指示灯亮，然后按 或 键将监控器的“开始”设定为50％；再按键，将依次进入“停止”、“报警I”“报警ＩI”的设定,直至项目指示灯全熄将“停止”设定为２0％,“报警I”、“报警II”不用设定这样设定表示在“自动"方式时，母线内湿度超过5０％时,干燥装置将启动除湿，在低于20％时，装置在运行一个周期后将停止运行出厂时已按上述数据设定好,用户一般无须重新设定）5.4 温度数显调节仪的设定（出厂时已设定好,正常情况下用户不要调整)再生筒温度数显仪的设定要求及步骤见下图：排气温度数显仪设定步骤同上图,但设定要求为：第一路报警为上限报警（提示符为AL1H),设定值为0℃；第二路报警为下限报警（提示符为ＡL2Ｌ）,设定值为1２0℃用户如需调整,再生筒温度数显仪第一路报警上限设定值不得超过25０℃，排气温度数显仪第二路报警下限设定值不得超过15０℃.5.5 试运行（试运行前,必须保证V1、V2及V３打开） 上述步骤完成后,即可进行装置的试运行操作步骤和装置的正常动作过程如下表:序号操作步骤装置的正常动作过程“手动”模式“自动” 模式１“自动／手动”转换开关打到“手动”“自动/手动”转换开关打到“自动"2合上电源空气开关合上电源空气开关1、电源指示灯亮2、湿度监控器、温度数显调节仪显示湿度、温度3按“启动”按钮将湿度监控器的“开始"的设定值下调到显示值以下(如显示值为45％,可将“开始"的设定值调到4０％)。
正式运行时应复原!1、 两个电动阀开始动作2、 电动阀动作到位后,风机启动3、 加热器开始工作，温度开始升高4按“停止”按钮按“停止”按钮风机、加热器停止工作 注意:合电源空气开关后，“PLC”及湿度监控器、温度数显调节仪等有5秒左右的自检时间,此时不要进行下一步操作.5.6 运行 装置试运行没有异常，干燥装置即可投入正式运行操作步骤按５．5条6. 维护和检查6.1 罗茨风机应按照《罗茨风机使用说明书》上所要求的检查项目进行日常维护与检查观察罗茨风机齿轮箱的油位是否在要求的范围内,油位过低则应及时加注润滑油.如罗茨风机有异常噪音、电机温度异常升高,则应及时停机检查.6.2 补气阀V３前设空气滤清器，应每周清理空气滤清器一次，确保补气清洁、顺畅厂家提供2个空气滤清器备品，如有损坏，请用户自行购买.6.3 封母干燥装置在使用4 年以后，根据实际使用效果，可考虑更换分子筛ﻫ 打开干燥筒体底部的分子筛放料口法兰，放完老化的分子筛后,紧上放料口法兰，并打开干燥筒上部的加料口法兰，注入新分子筛至离加料口法兰面下130ｍm处，用小棍搅拌均匀.紧上加料口法兰.注:更换所需分子筛材料由用户自行购买并更换.ﻫ 化学式：ﻩ Na86[(AlO2)86(ＳiＯ2）１0６]·XＨ2O 规格: ﻩ13X 形态： ﻩﻩ３~5mm球状6.4 长期停用本装置时,请断开电源空气开关，并关闭回气阀V1、进气阀Ｖ2、补气阀V３。
7.故障及其排除 干燥装置在调试及运行中可能出现的故障及其排除方法见下表：序号故障现象原因分析排除方法1上电后,电源指示灯不亮熔管熔断或电源缺相指示灯坏更换熔管或检查电源更换指示灯２故障指示灯亮，装置不能启动风机热继电器（3TH）动作(PLC的I１4灯不亮)缺相或风机故障，检查电源和风机，排除故障后复位继电器风机过载，检查阀门是否按要求打开.电动阀热继电器（１TH、2ＴH）动作（ＰLＣ的I７、I13灯不亮）缺相或电动阀故障用手轮反复启闭阀门，直至阀启闭灵活;打开阀盖,检查限位开关凸轮，如松动应重新拧紧限位螺钉.复位继电器,将阀置于“开 ”与“关”的中间位置,重新启动电动阀力矩报警触点动作(PLC的I6、I１2灯亮）电动阀故障，排除方法同上3装置运行8ｈ后，故障指示灯亮，装置停止运行电动阀在“开”“关”转换时出现故障同上述方法排除电动阀故障4温度显示始终不变化加热器不工作检查加热器和加热器的控制回路，更换损坏的加热器或元器件5温度数显仪显示为“—－——”热电阻断路或温度数显仪故障(A、B桶切换过程中短时出现为正常现象）.检查接线有无松动,更换热电阻或温度数显仪６长时间(如１6h）运行后，湿度始终不下降。
母线外壳存在较大的漏气口,干燥空气不能循环.封堵漏气口回气阀V1开度太小而补气阀V3开度太大按5.1条调整阀门开度.加热器不工作按本表第4条检查.7湿度监控器显示“ＨH"或“ＬL”“HH”可能是传感器短路检查传感器接线或更换传感器.“ＬL”可能是传感器断线或反接８． 联系方法: 5614９35 地址:镇江市七里甸 邮编：212017: 5６２３761 E—ｍail: 镇江华东电力设备制造厂20０５年４月文中如有不足，请您指教！7 / 7。
