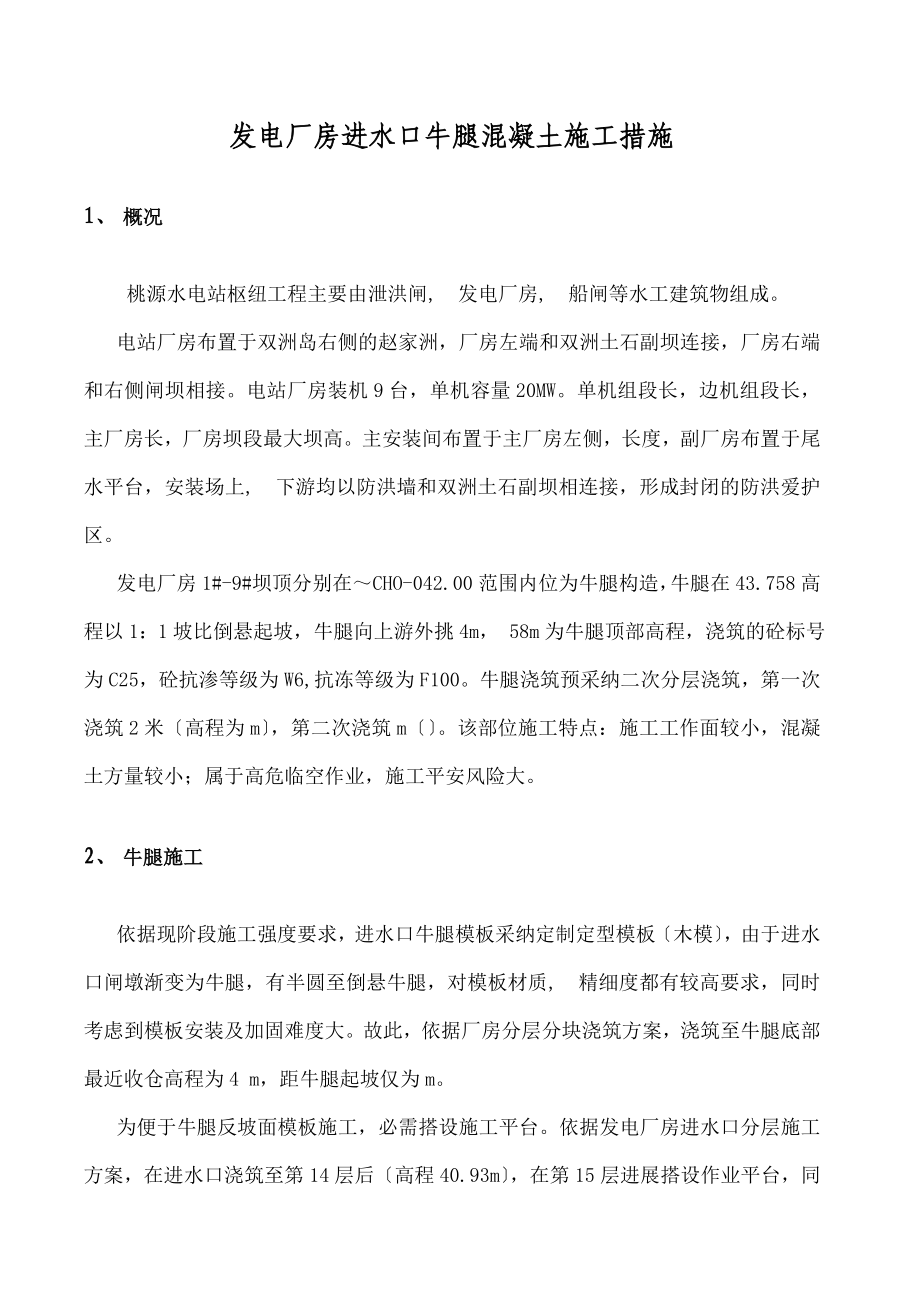

发电厂房进水口牛腿混凝土施工措施1、 概况 桃源水电站枢纽工程主要由泄洪闸, 发电厂房, 船闸等水工建筑物组成电站厂房布置于双洲岛右侧的赵家洲，厂房左端和双洲土石副坝连接，厂房右端和右侧闸坝相接电站厂房装机9台，单机容量20MW单机组段长，边机组段长，主厂房长，厂房坝段最大坝高主安装间布置于主厂房左侧，长度，副厂房布置于尾水平台，安装场上, 下游均以防洪墙和双洲土石副坝相连接，形成封闭的防洪爱护区发电厂房1#-9#坝顶分别在～CHO-042.00范围内位为牛腿构造，牛腿在43.758高程以1：1坡比倒悬起坡，牛腿向上游外挑4m， 58m为牛腿顶部高程，浇筑的砼标号为C25，砼抗渗等级为W6,抗冻等级为F100牛腿浇筑预采纳二次分层浇筑，第一次浇筑2米〔高程为m〕，第二次浇筑m〔〕该部位施工特点：施工工作面较小，混凝土方量较小；属于高危临空作业，施工平安风险大2、 牛腿施工依据现阶段施工强度要求，进水口牛腿模板采纳定制定型模板〔木模〕，由于进水口闸墩渐变为牛腿，有半圆至倒悬牛腿，对模板材质, 精细度都有较高要求，同时考虑到模板安装及加固难度大故此，依据厂房分层分块浇筑方案，浇筑至牛腿底部最近收仓高程为4 m，距牛腿起坡仅为m。
为便于牛腿反坡面模板施工，必需搭设施工平台依据发电厂房进水口分层施工方案，在进水口浇筑至第14层后〔高程40.93m〕，在第15层进展搭设作业平台，同时进展蛇形柱预埋，预埋高程为42.858m，由于该进水口牛腿向上游外挑3m,该操作平台长度及宽度须满意要求，确保其施工平安及便利在牛腿底部预埋定位锥，安装定型三角架，利用角架搭设平安操作平台，操作平台分三层作业，每层作业平台要求满铺竹耙，竹耙必需和钢管严密连接，必需保障其牢固度 模板配置闸墩渐变至牛腿，保证构造面的连接顺畅及美观，1/4圆变斜面模板由加工厂加工定型模板牛腿反坡面长度为m，依据该牛腿部位混凝土浇筑分层厚度以及混凝土浇筑强度等特点上游立面高程EL43.758～5.2m高，主要采纳3015, 1015钢模板进展组合拼装牛腿反坡面模板拼装采纳拼装完毕后运用MQ600B门机吊装及加固的形式，削减拼装难度同时对于牛腿反坡面模板的选择，必需是无任何损伤, 变形，拉筋孔位置统一布置，模板见缝隙, 错台要求严格限制，模板采纳后刚好对牛腿反坡面进展质量处理，确保整体外观面质量要求模板支撑柱施工模板支撑柱采纳三角形钢筋蛇形柱，主筋为Φ28，斜腹筋为φ10，箍筋为φ12，由此拼装焊接形成。
蛇形柱面对上游成正三角形式布置，预埋深度为90cm，蛇形柱严格依据75cm间距进展布置，全部蛇形柱上, 中, 下均采纳φ20钢筋焊接，将各个相邻蛇形柱连接成为一个整体受力构造预埋蛇形柱时，要求预埋位置精确无误，严禁蛇形柱跑位或偏斜蛇形柱安装时严格依据以下方法施工：三角蛇形柱按面对上游呈正三角形的方式进展布置，安装位置必需严格依据施工布置图进展限制安装第一层蛇形柱时，要求在上一仓浇筑的混凝土收仓面上预埋地锚，安装蛇形柱钢筋和预埋地锚进展焊接加固，确保蛇形柱不发生位移；安装第一层, 第二层蛇形柱时，可利用前一排蛇形柱进展加固，确保其位置精确以及加固牢固第一层蛇形柱预埋高程为42.858m，桩号为CHO-042.00，间距为75cm;第二层蛇形柱预埋高程为44.858m，桩号为CHO-043.50，间距为75cm(详见附图)针对预埋的地锚，要求预埋地锚钢筋不小于Φ25〔高程高，拉力大〕，单根长度为65cm，预埋深度为45cm, 外露20cm，预埋地锚偏向下游和收仓面成45°，保证其受力 模板安装, 加固模板围檩尺寸，可依据牛腿反坡面的长度，单檩长度沿反坡面方向通进步展布置，围 檩采纳φ48钢管，单根钢管长度为6m，每榀围檩以间距50cm进展布置。
采纳发电厂房上游门机〔MQ600B〕进展吊装，并且进展安装过程中，必需加强测量检测，确保后续模板安装的精确度；待其安装, 校核完毕后，在依据闸墩加高混凝土施工分层分块高程进展立面钢模板安装，钢模板之间采纳“U〞型卡进展连接，将各块钢模板组装成一个整体，同时要求钢模板必需和围檩用14#钢丝绑扎牢固模板安装考前须知：①, 所采纳的模板必需采纳无变形, 无缺陷；②在安装牛腿第一层模板时，模板下口必需贴止浆海绵条或双面胶，模板底口采纳拉杆螺丝拧紧，确保模板和混凝土收仓面贴紧，防止漏浆；, 对于模板拼装质量及精度必需严格进展限制，相邻两块模板板面高差不大于2mm, 模板面之间的缝隙不大于2mm，模板和模板之间的缝隙必需采纳双面胶粘贴或进展刮灰处理，防止漏浆，影响牛腿的外观及浇筑质量对于牛腿部位模板加固，严格要求牛腿部位所采纳的拉杆为φ16圆钢，并且配用M16螺栓；垫片采纳25cm长钢管垫片〔采纳废钢管加工而成〕；每根螺栓上配备2两个螺母，最终一个螺母要求和螺栓焊接加固；同时拉杆可固定在仓内的蛇形柱上，拉杆一端和面板面成80°～90°～1:1.2，蛇形柱之间采纳φ20钢筋进展连接形成整体，保证整体受力。
3、 混凝土浇筑混凝土的生产, 运输及温度限制必需严格依据标准执行，对该牛腿部位的卸料, 浇筑强度及振捣等重点限制混凝土卸料时要特殊留意，下料时严禁碰撞牛腿模板～1m限制牛腿部位浇筑单层厚度最大不能超过50cm，最大浇筑强度最好是限制在2小时浇筑一层〔50cm厚〕，并且在浇筑过程中要留意等强混凝土振捣时要求密实，对牛腿反坡面部位同时要求并监视其进展复振并且振捣时留意一下事项：, 主要采纳Φ100手持插入式高频振捣器振捣，对于牛腿反坡面等关键部位采纳软轴进展振捣，要求依据依次依次振捣，以防漏振 每个位置的振捣时间以混凝土不再明显下沉，不出现气泡并开场泛浆为准同时应防止振捣过度，出现过振现象 振捣间距为20～30cm，对于牛腿反坡面等关键部位需加密振捣；振捣上层混凝土时，振捣器必需插入下层混凝土以下至少5cm，以保障分层处的混凝土密实度 外观面混凝土区域混凝土浇筑采纳二次振捣工艺，每一层混凝土先振捣一次后，静等30～40分钟后再进展二次振捣排气，然后再覆盖下层混凝土并且在复振过程中防止造成混凝土离析 振捣过程中，严禁振捣器干脆冲击模板及埋件振捣器离模板边距离不小于15cm，埋件四周采纳小频率振捣器振捣，并应有专人看护。
4、 机械设备及人员配置主要施工所用机械设备状况见下表4-1表4-1 机械设备配置表 序号设备名称规格型号单位数量备注1门机MQ600B台1 2电焊机50型台3 3砂轮切割机 台1 4自卸车15t辆5运输混凝土所用5平板车15t辆1运输钢筋所用6插入式振捣器Φ100台2 7软轴振捣器Φ50台2 8变频机N150台3 9冲毛机 台1 主要施工人员配置状况见下表4-2施工人员配置表序号工种单位数量备注1混凝土工人6 2模板工人3 3架子工人4搭设脚手架4钢筋工人6 5平安管理人员人2 6质检人员人2 7施工管理人员人3 8其它人4 5、 质量保障措施1, 对牛腿反坡面部位投入运用的模板必需经过严格检验，不合格模板严禁运用，对于已损坏, 变形的模板须刚好撤除并进展修复2, 立模板前须将模板和混凝土面搭接处的混凝土碎渣, 杂物清理干净，凸出的混凝土部位进展打磨平整，使模板下口和混凝土面贴合严密，同时保障模板下口在同一水平面上，保证浇筑及外观质量3, 牛腿部位所运用的拉杆均为φ16及M16螺栓，拉杆的焊缝长度不小于16cm，焊缝质量必需满意设计标准要求，同时拉杆严禁和进水口闸墩构造受力钢筋焊接，以免影响闸墩整体受力。
4, 安装校对加固好后的模板，其位置必需精确, 牢固，模板面必需平整, 光滑，接缝严密, 平顺，模板拼缝之间和模板底口压缝位置必需采纳双面海绵胶带，保障模板压缝的严密性5, 蛇形柱预埋时，要求其位置精确无误，每一榀蛇形柱对应拉杆位置要求精确，严禁蛇形柱倾斜, 移位等状况发生6, 混凝土浇筑之前，要求在牛腿模板反面悬挂定位锥球，支配专职木工负责检查，调整模板的形态和位置，一旦模板发生变形或位移，应马上实行矫正措施，当状况较严峻时，必需停顿浇筑，待加固, 矫正前方可接着进展浇筑施工7, 混凝土浇筑过程中，要加强振捣，防止漏振, 欠振等现象，对反坡面部位采纳软轴振捣器振捣，并采纳复振工艺，当防止过振现象出现6、 平安保障措施6.1 悬臂部位内力计算悬臂局部混凝土重力为G，γ为混凝土重度，取γ=25KN/m3由重力计算公式G=V*γ可得出：G=V*γ=3*3*0.5*3.32*25=KN 依据受力平衡原理,钢筋所受的拉力P=G*sin45°，故得出P=G*sin45°=*0.707=KN配筋验算：依据该施工方案及施工图纸，牛腿悬臂部位才用φ16一级钢进展斜拉，每一根蛇形柱上采纳6根φ10一级钢进展拉撑，单个牛腿采纳5根蛇形柱，所用的φ16钢筋共计30根，钢筋截面总面积为：As=3.14*8*8*30=mm2。
运用一级钢筋，轴心抗拉强度设计值,可进展抗拉强度验算，复核悬挑部位拉杆是否满意抗拉强度要求f最大拉应力=p/ As=*1000/=N/mm2 ＜,故满意要求6.2 悬臂部位施工要求 1, 牛腿部位施工前，对作业人员进展平安技术交底，要求每位作业人员清晰部位施工的限制要点，以及高空作业平安，在高空作业时严格依照高空作业规程进展施工2, 在牛腿部位施工期间，必需支配专职平安人员进呈现场巡逻，对施工平台的拉杆焊接, 螺栓, 竹胶板, 钢管扣件, 脚手架加固的措施, 模板围檩进展重点检查，发觉平安问题刚好处理，解除平安隐患同时在施工平台安装, 撤除, 模板安装, 撤除等过程中，必需有专职平安员在现场进展指导3, 开好班前平安会，主动开展平安预知活动，针对施工部位做好平安考前须知4, 针对高空作业，要求施工人员必需佩戴劳保用品，如平安帽, 施工专用手套, 平安带等5, 材料吊装, 混凝土浇筑过程中，留意信号明确, 指挥有序6, 施工平台仅作为工作人员的施工, 操作所用，严禁在施工平台上堆放设备, 物资等其他物品7, 施工用电线路, 电器设备要定期检查及修理，做到平安用电。
