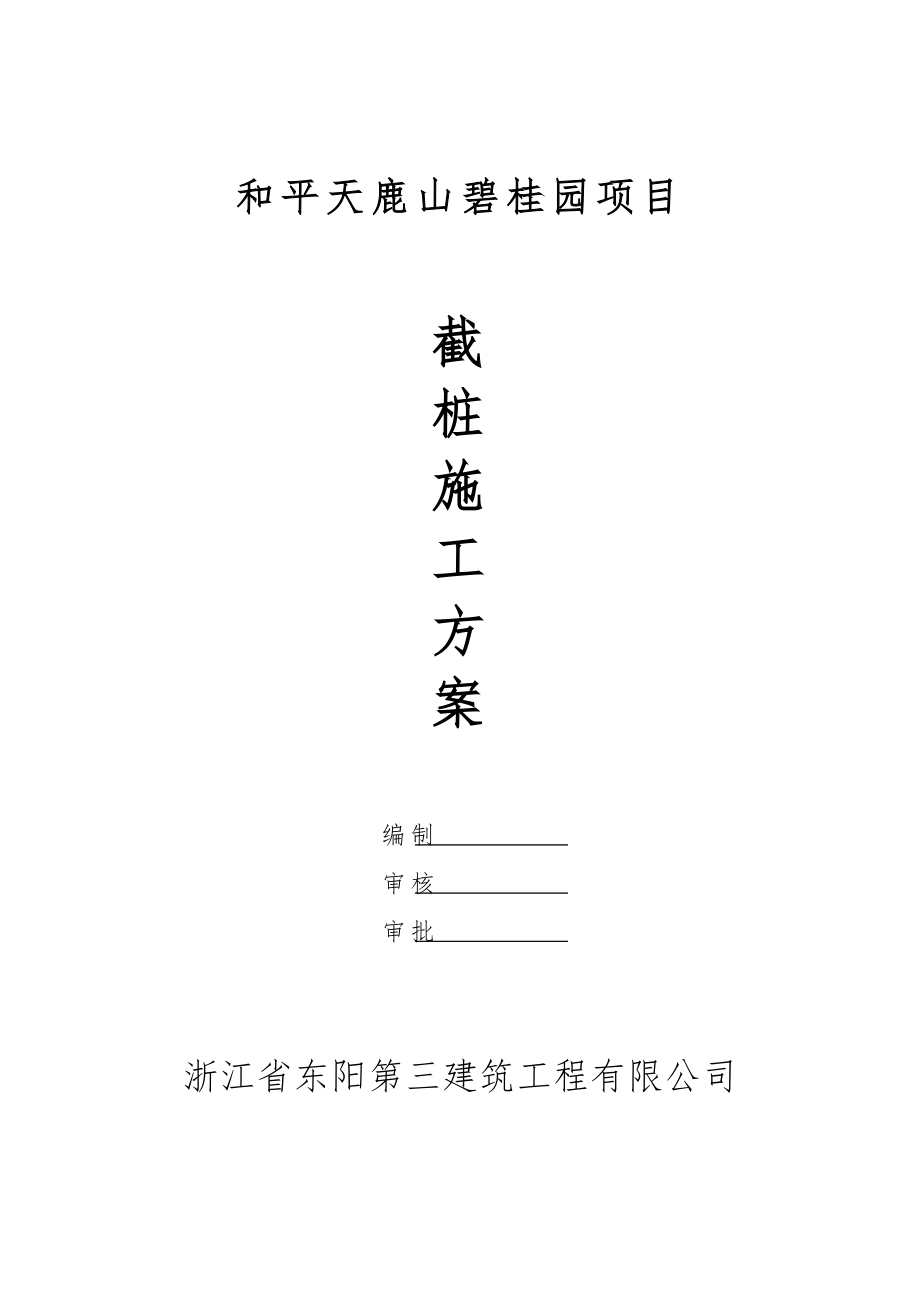

和平天鹿山碧桂园项目 截桩施工方案编制审核审批浙江省东阳第三建筑工程有限公司目 录一、 桩基工程概况二、 施工准备三、 施工方法四、 质量保证措施五、 安全保证措施六、 注意事项截桩施工方案一、 桩基工程概况：本工程的1#、2#、3#楼基础采用旋挖成孔灌注桩，桩直径D为0.8m1#～3#楼φ800mm灌注桩共计约183根桩全部采用C30水下砼灌注纵向钢筋通长11Φ18（三级钢），螺旋箍为φ8＠200，加劲箍为Φ12＠2000，桩长约12~23m（具体详见基础平面图），单桩竖向抗压承载力特征值为3700KN，持力层为中风化花岗岩二、 施工准备：本工程南北方向长230米左右，根据施工图、工期要求及施工条件，计划分南、北二个施工段进行施工计划安排3m3空压机3台、气割设备2套、污水泵2台、潜水泵4台、夜间照明镝灯6组，风镐操作工6人、气割操作工2人，其它辅助工8人，测量人员配合4人，专职电工1人截桩施工前组织班组人员进行技术、安全交底工作，做到人人知道操作顺序、质量要求及安全自我保护检查空压机安放是否稳固，接电线路是否正确，风管是否完好，并试运行检查气割设备是否安放在无机械碰撞处，并有防止暴晒措施，距明火处距离不小于10米，氧气瓶和乙炔瓶间隔距离不小于5米，防止乙炔瓶倾倒，严禁卧放使用。
氧气瓶使用时防止滚动、倾倒，尽量将瓶阀端垫高或直立检查水泵是否重复接地，配电箱、污水泵是否有防雨措施，接线电缆是否架空，并安全可靠一切准备就绪后在现场施工员的指挥下进行截桩施工三、施工方法：为保证工程进度及质量要求，本工程截桩采用机械截桩因本工程基础埋置较深土方开挖分层施工，个别超灌及试锚桩分二次截桩，以免土方开挖过程中机械碰撞，影响工程桩质量具体操作顺序如下：１、 第一层土方开挖出一定工作面后截桩施工人员开始施工，风镐操作人员沿桩四周凿除桩钢筋保护层，用气割割断主筋后，风镐操作人员再次凿进至桩完全断裂再次凿进时应确定桩倾倒方向，桩向哪个方向倾倒，哪个方向先凿，比其它方向开口要大，凿进比其它方向要深，最后凿背后用撬棒从背面进行掀翻，所用撬棒尽量长，掀翻前应检查四周是否有施工器具、电线、管线及其它操作人员应有专人指挥，齐心协力一次掀翻２、 土方挖至坑底，测量人员紧跟把每根桩的桩顶标高测出，并用红漆画好三角标记，截桩人员先凿除桩主筋锚固长度以上部分，施工方法同上，锚固长度范围桩凿除，严禁按以上方法施工，应先凿除锚固长度内桩主筋保护层，用气割割除箍筋，主筋向外扳成60o，而后用风镐逐块从上向下破除至桩顶标高10cm处，用人工细致修平至桩顶标高。
严禁用风镐一次破至桩顶标高，避免工程桩四周破裂及超凿，影响工程质量四、质量保证措施１、项目施工员对施工操作人员进行详细的技术交底，在施工过程中必须遵照方案规定的施工方法施工，严禁随意破凿2、测量员测出桩顶标高后，现场施工员应进行复核3、截桩人员割除桩锚固长度以上桩主筋，必须通过现场质量员认可，严禁割低4、现场管理人员随时检查及监督截桩人员截桩质量，是否违反操作规程五、安全保证措施１、 截桩工作施工前，项目安全员对施工操作人员进行书面安全生产技术交底，交底内容应特别强调桩倾倒时的人生安全及自我安全保护，交底和被交底双方签字认可，以确保安全施工２、 氧气瓶严禁接触和靠近油物及其它易燃品严禁与乙炔气瓶放在一起，与乙炔气瓶必须有规定的安全间隔距离不得靠近热源和阳光下暴晒不得手掌满握手柄开启瓶阀，且开启速度要缓慢，开启瓶阀时人应在瓶体一侧，且人体和面部应避开出气口及减压器的标盘以防气体伤人氧气瓶的瓶阀及附件不得沾油脂，手或手套上沾有油污后不得操作氧气瓶３、 乙炔瓶严禁敲击碰撞，不得靠近热源和阳光下暴晒，使用时必须直立，禁止卧放使用切割施工前检查割炬气密性是否有漏气现象，发现问题及时解决，严禁漏气操作。
点火时先开乙炔阀门，点燃后立即开氧气阀门，防止点火时回火和鸣爆停用时应先关乙炔阀门，后关氧气阀门发生回火时，应迅速关闭氧气阀门，然后关闭乙炔气阀门点燃的割矩严禁靠近气管、电缆及施工器具，割矩的喷嘴发生堵塞时，应停止操作将其拆下，用捅针从内向外疏通停止使用时严禁将割炬与气源相通放在工具箱内４、 施工现场操作人员必须戴好安全帽，遇密集桩截桩时操作人员应有不小于2m的间隔距离，以防机械伤人及碎砼飞溅出伤人采用跳桩方法截桩施工六、注意事项：1) 上班作业人员必须遵守安全操作规程和项目部的各项规章制度2) 正确使用个人劳动保护用品，施工中必须注意防火工作3) 在挖掘机作业回转半径范围内严禁任何人停留，氧气瓶、乙炔瓶禁止用挖掘机吊运4) 施工作业所用配电箱、配电线路应避开运动机械运作范围5) 夜间施工应有足够的照明器具且安放稳固。
