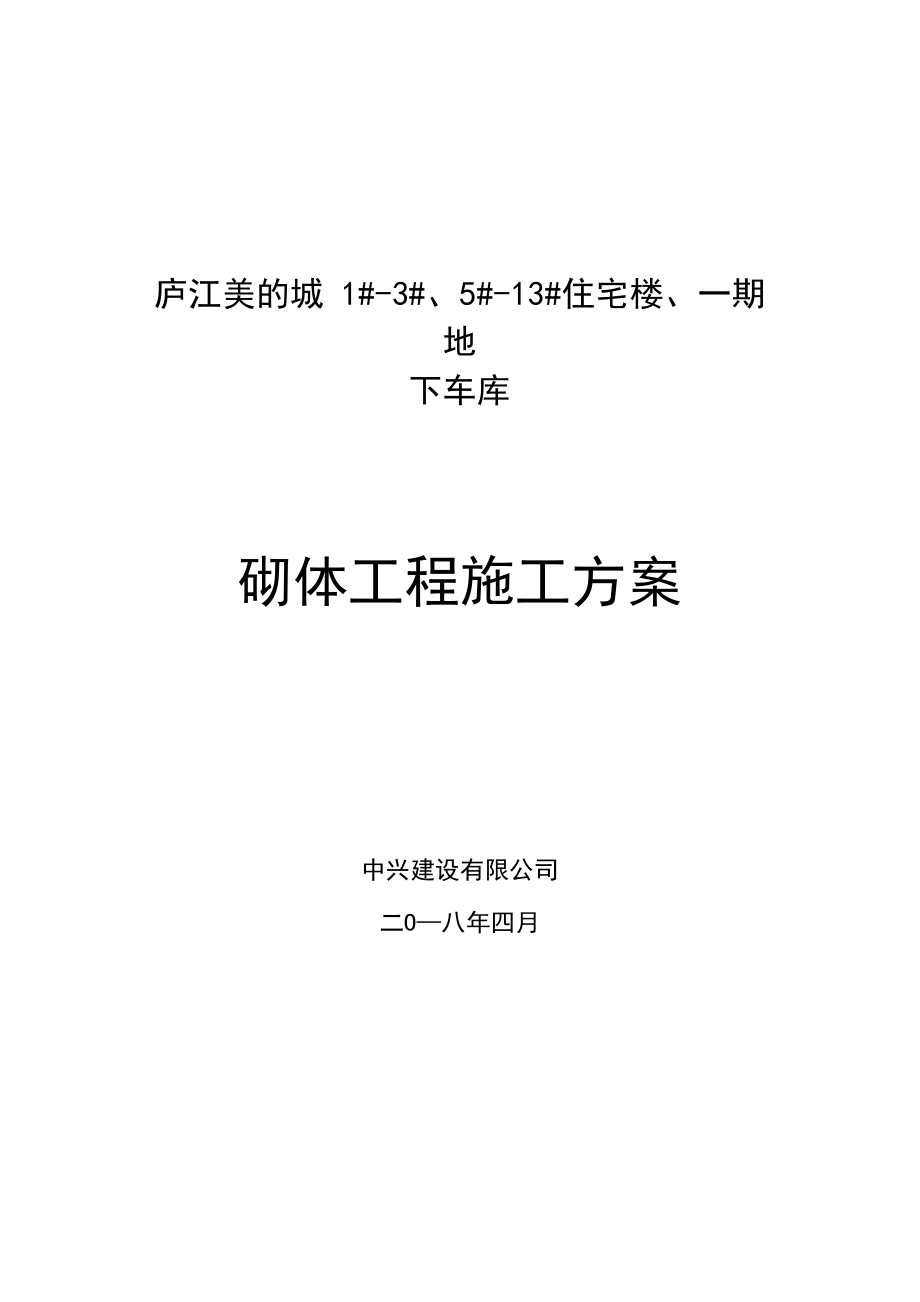

庐江美的城 1#-3#、5#-13#住宅楼、一期地下车库砌体工程施工方案中兴建设有限公司二O—八年四月目录一、编制依据 3二、工程概况 3三、施工方法 4四、质量检查 8五、质量保证措施 9六、成品保护措施 11七、安全文明施工 12一、编制依据1. 主要依据1.1 庐江美的城一期工程施工组织设计及设计图纸1.2建筑工程施工质量验收统一标准(GB50300-2013)1.3砌体结构工程施工规范(GB50924-2014)1.4砌体结构工程质量验收规范(GB50203-20n)1.5住宅工程质量通病防治技术规程(DB34/1659-2012)二、工程概况庐江美的城 1#-3#、5#-13#住宅楼、一期地下车库，建设规模93718・63m2,墙体使用材料见下表:材 料 部位土0. 000以上填充墙、自承重墙外墙内墙(除厨卫间)厨卫间内墙住宅分户墙砌200厚煤矸石煤矸石烧结煤矸石烧结蒸压加气那块烧结多孔砖大孔砖多孔砖天(BO5)1、 本工程砌体填充墙与水土接触部位、厨房卫生间四 周(详建筑)采用MU5・0煤矸石实心砖砌筑，其余部位采用 MU3.5非承重煤矸石空心砖墙(空心砖容重W 9KN/m%%1403%%141,空心率三40%)，墙体厚度详建筑施工 图。
2、 水土接触部位为M5水泥砂浆；其余部位为M5混合 砂浆本工程所用砂浆均采用预拌砂浆3、地下车库填充墙采用MU3.5煤矸石空心砖，M5混合砂浆砌筑，容重不大于9KN/m3；与土接触的填充墙改用MU10 煤矸石实心砖，M5水泥砂浆砌筑，砖容重不大于19KN/m3项目组织机构三、施工方法1、材料1・1、墙体材料的品种、规格、强度等级等相关性能应 符合设计要求，应有产品合格证明文件和现场复验报告严 禁使用国家明令禁止、淘汰的产品1. 2、砌筑砂浆使用水泥进场前，应分批对其强度、安 定性进行复验不同品种的水泥，不得混合使用1.3、砌筑砂浆宜采用过筛中砂，砂的含泥量不应超过5%；1.4、砌筑砂浆使用的石灰膏应充分熟化，熟化时间不 得小于14d，严禁使用脱水硬化的石灰膏，磨细生石灰的熟 化时间不得小于2d,消石灰粉不得直接使用于砌筑砂浆中1.5 砂浆配合比由资质试验室出具1.6 材料、进度、劳动力、机械安排1.6.1 材料安排：200 煤矸石空心砖及 100 厚煤矸石实 心砖进场数量根据施工需求供应，材料提前三天到场，由工 人运至楼层中码放整齐1.6.2 进度安排：墙体砌筑 4 天/层劳动力需求计划（单栋）工种砌筑工木工钢筋工操作工人数12644主要施工机具机械名 称单位数量备注升降机台12垂直运输搅拌机台10拌制砂浆、砼塔吊台9配合施工2、施工2.1、进场后应按品种、规格分别堆放整齐，堆置高度 不宜超过 2m。
2.2、砌筑砂浆宜优先选用预拌砂浆，当采用砂浆搅拌 机拌制时，搅拌时间不少于2min，现场拌制的砂浆应随拌随 用，拌制的砂浆应在3h内使用完毕，当施工期间最高气温 超过30°C时，必须在2h内使用完毕2. 3、常温状态下，空心砖应在砌筑前1〜2d浇水湿润, 含水率宜为10%〜15%，严禁干砖上墙砌筑2.4、砌筑方法：2.4.1 砌筑前，先根据墙体位置，煤矸石空心砖的模数， 弹出墙身轴线及墙身边线技术人员要划出皮数杆，皮数杆 上标有砖的厚度，灰缝厚度，门窗、过梁位置，皮数杆间距 不宜超过15m,立皮数杆要用水准仪进行抄平2.4.2 煤矸石空心砖墙体应侧立砌筑，空洞应呈水平方 向空心砖墙底部应砌筑 3 皮煤矸石实心砖，且门窗洞口一 砖范围内应采用煤矸石实心砖砌筑2.4.3 空心砖墙的水平灰缝厚度和竖向灰缝宽度宜为10mm，且不应小于8mm，不应大于12mm竖向灰缝应采用刮 浆法，先抹砌筑砂浆后再砌筑砌体灰缝应厚度一致，砂浆 饱满，竖向灰缝不得出现透明缝、瞎缝和假缝2.4.4 砌筑时，墙体的第一皮空心砖应试摆排砖时， 不够半砖处应采用配砖补砌，半砖以上非整砖应采用无齿锯 加工制作2.4.5 采用空心砖砌填充墙时，组砌方法应正确，空心 砖的砌筑应上下错缝，交接处应咬槎、搭砌，掉角严重的空 心砖不宜使用。
转角及交接处应同时砌筑，不得留斜槎，留 斜槎时，斜槎高度不大 1.2m2.4.6填充墙砌至接近梁底、板底时，应留有30〜80mm 的空隙，并应留置不少于 7d 的间歇期，用细石混凝土加膨 胀剂塞实2.4.7 在砌体上开槽时应采用机械切割，开槽深度不宜 超过墙厚的 1/32.4.8宽度大于300mm的预留洞口应设钢筋混凝土过梁， 并且伸入每边墙体的长度应不小于 250mm2.4.9 砌体的转角处和交接处应同时砌筑，严禁无可靠 措施的内外墙分砌施工对不能同时砌筑而又必须留置的临 时间断处应砌成斜槎不得留置直槎，斜槎高度不宜大于 1.2m2.4.10 填充墙砌体留置的拉结筋应与原结构有可靠连 接，留置位置应与砌体灰缝相符合，沿墙高每隔500mm，设 置2道①6.5,伸入墙内长度应符合设计要求，拉结筋不得 弯折使用，拉结筋末端应有 90°弯钩，拉结筋应通长设置， 拉结筋带扎丝外露，以备墙改办到现场检查2.4.11 在墙上留置临时施工洞口，其侧边离交接处墙面 不应小于600mm，洞口净宽度不应超过lm临时施工洞口应 做好补砌临时施工洞口、施工脚手眼补砌时，灰缝应填满 砂浆，不得用干砖填塞2.4.12 砌体填充墙与钢筋混凝土梁、柱、剪力墙墙肢等 两种不同基体交接处，外、内墙面应采用热镀锌电焊网（直 径21・0mm）或加强型耐碱玻璃网格布抹聚合物砂浆并锚固 的加强带进行抗裂处理，加强带距接缝部位的宽度：内墙每 边不应小于150mm，外墙每边不应小于250mm。
楼梯间和人 流通道的砌体填充墙应满铺热镀锌电焊网砂浆面层加强2.4.13混凝土墙、柱边门、窗垛小于240mm以及窗间墙 小于 360mm 时应采用钢筋混凝土浇筑2.4.14大于2m宽洞口两侧应设置钢筋混凝土构造柱2.4.15 填充墙体应设置在梁上，不得直接设置在楼板 上，不可避免时，必须满足结构计算要求，否则应对墙底部 结构进行加强2.4.16 外窗应设置现浇或预制混凝土窗台板，高度不小 于80mm，纵筋不少于3©8,分布筋©6@200,窗台板嵌入窗 间墙内每边不少于 600mm 2.4.17当墙长大于5m时，应设置间距不大于3m的构造 柱，且墙顶与梁应有拉结；当墙高超过4m时，应于墙体半 高处设置高度不小于120mm与墙等厚的钢筋混凝土腰梁；砌 体无约束端应设置钢筋混凝土构造柱2.4.18墙体与构造柱连接应砌成马牙槎，马牙槎凹凸尺 寸不宜小于60mm，高度不应小于300mm,马牙槎应先退后进, 对称砌筑，沿墙高每隔500mm预留2道①6.5,伸入墙内长 度不宜小于600mm，组砌参照样板区施工2.4.19外墙砌筑时应严格控制灰缝饱满度，水平和垂直 灰缝的饱满度均不得小于90%2.4.20外墙及卫生间墙下应按图纸设计要求浇筑防水 反槛，高度按设计要求设置，宽同墙体厚度。
四、质量检查壷弘玉1填充墙砌体尺寸、位置的允许偏差凤检验方法项欲项 H允许偏莖检验方法]轴线位移10用尺检査23垂直度〔每层）忘吕HL5用2m托线板或吊线、尺检査ID衣面平整度3用2m靠尺和楔形尺检査4门窗洞口高*宽（店塞口）土 10 .用尺检查5外咼匕*下窗口偏移20用经纬仪或吊线检査抽检数量：每检验批抽査不应少于5处°表9*3.2填充墙砌体的砂浆饱满度及检验方法灰缝饱满度及要求检验方法空心砖砌体水平采用百格网检査块体底面我伽曲砂離fXl淄姑瘟亦血利垂右填帯砂浆. 不得有透朋缝* 瞎缝、假缝五、质量保证措施1、完善质量管理体系在项目经理的领导下，由技术总工及技术、质量、施工 员全面负责质量管理工作；择优录取劳务施工队伍，进场前 进行全员教育、技术培训健全质量管理体系，如下图：质呈笛刖傑诞体系公司技术员齋人（总工〉I业主监壬里顶目经理F1项H技术负责人顶B质检员1 (施工员拽术员木才料貝宝全昌~1~1工普 通 班2班瓦 工 班架 千 斑水电斑油班水 M2、施工工艺控制结合施工图及技术规范，各分项工程施工前，要制定分 项工程施工方案,并分层次进行书面的技术交底，使所有参 加施工的人员掌握各自工序的施工要点、施工标准及施工方 法。
3、工程材料控制所有材料进场必须有出厂合格证，并做材质试验；现场 设专人收料，不合格的材料拒收运至施工现场的各种材料 要根据其特点分类码放,对于贵重的材料应设专人看管施 工过程中如发现不合格的材料及时清理出场建立健全工程 材料进场检查制度，加强材料试验、检验工作工程使用的 所有物资入场入库前一律进行验证4、施工过程中的控制坚持 “三检制”和“样板制”，严格控制隐蔽工程验收， 并以监理验收结论为准施工中抓质量通病的防治以工作质量来保证工序质量，以工序质量来控制工程质 量，对设计图纸、构件制作、原材质量、设备预埋等设立控 制点，坚持样板引路，抓好交底、检查、验收等三个环节， 保证工程质量在整个施工操作过程中，贯穿工前有交底、工中有检查、 工后有验收的“一条龙”操作管理方法做到施工操作程序 化、标准化、规范化，确保施工质量施工班组坚持“三检 制”，即自检、专检、交接检5、质量措施5.1、砂子、水泥、面砖等材料应符合设计要求和国家 标准的规定，并严格执行相关进场检验，使用合格产品5.2、各二次结构混凝土强度等级应符合设计要求，严 格按配比搅拌5.3、基层清理干净，洒水湿润增强基层与垫层的粘结 力。
5.4、混凝土不能出现漏振或振捣不够5.5、应注意严格按照定位定高线进行施工5.6、门窗洞口方正，墙角及顶板到门窗框的尺寸一致5.7、孔洞、槽、盒尺寸正确、方正、整齐、光滑，管 道后面抹平整5.8、拆除脚手架时要轻拿轻放，拆后材料码放整齐， 不要碰撞墙面和阳角5.9、要保护好楼面，禁止在楼面上直接拌灰5.10、阴阳角处搭接方式、非整砖使用部位应符合设计 要求六、成品保护1、 砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面，砌 筑好的墙体不得碰撞撬动，否则应重铺砂浆砌筑2、 洞口、管道、沟槽等应事先预埋预留，防止事后凿 打墙体拉结筋、抗震构造柱钢筋、大模板混凝土墙体钢筋 及各种预埋件，暖卫、电气管线等，均应注意保护，不得任 意拆改或损坏3、 墙体砌筑后，砂浆达到一定强度后才能支设构造柱、过梁模板4、 浇筑构造柱及过梁混凝土时，不能撬动或碰撞墙体5、 运料、卸料、翻架子时，要防止碰撞墙面及门窗洞 口在进料口周围，应用塑料薄膜或木板等遮盖，保持墙面 洁净6、 尚未安装楼板或屋面板的墙和柱，当可能遇到大风 时，应米取临时支撑等措施，以保证施工中墙体的稳定性七、安全文明施工1、 按有关规定配给劳保用品并合理使用；2、 用电设施必须由专人检查维护；3、 加强周边高空的安全防护。
脚手架不应搁在墙上， 应单独搭设双排脚手架或使用高凳4、 施工通道应保持畅通无阻5、 接料悬挑平台一定规范和安全施工方案有关的安全 规定搭设楼层的水平运输道路应清洁畅通6、 操作人员，不能带病操作和疲劳操作7、 材料应分散堆放，距临边应在1・5m以上8、 搅拌机应有防护棚，用电线路用电器应按规范连接、 布置，操作人员必须应有操作证9、 严禁向建筑物外剔砖。
