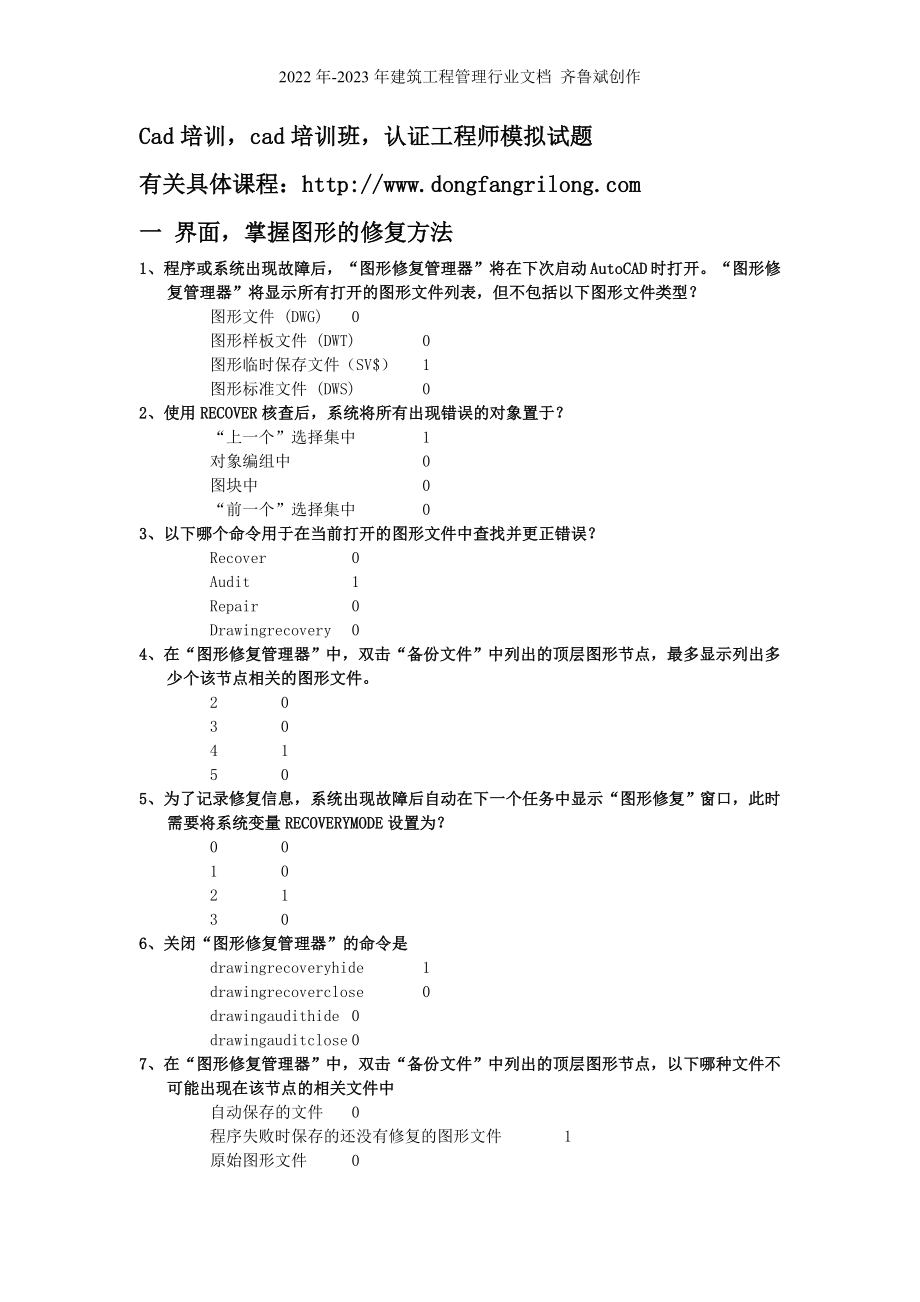

2022年-2023年建筑工程管理行业文档 齐鲁斌创作Cad培训，cad培训班，认证工程师模拟试题有关具体课程：一 界面，掌握图形的修复方法1、程序或系统出现故障后，“图形修复管理器”将在下次启动 AutoCAD 时打开图形修复管理器”将显示所有打开的图形文件列表，但不包括以下图形文件类型？ 图形文件 (DWG) 0 图形样板文件 (DWT) 0 图形临时保存文件（SV$） 1 图形标准文件 (DWS) 0 2、使用RECOVER核查后，系统将所有出现错误的对象置于？ “上一个”选择集中 1 对象编组中 0 图块中 0 “前一个”选择集中 0 3、以下哪个命令用于在当前打开的图形文件中查找并更正错误？ Recover 0 Audit 1 Repair 0 Drawingrecovery 0 4、在“图形修复管理器”中，双击“备份文件”中列出的顶层图形节点，最多显示列出多少个该节点相关的图形文件 2 0 3 0 4 1 5 0 5、为了记录修复信息，系统出现故障后自动在下一个任务中显示“图形修复”窗口，此时需要将系统变量RECOVERYMODE设置为？ 0 0 1 0 2 1 3 0 6、关闭“图形修复管理器”的命令是 drawingrecoveryhide 1 drawingrecoverclose 0 drawingaudithide 0 drawingauditclose 0 7、在“图形修复管理器”中，双击“备份文件”中列出的顶层图形节点，以下哪种文件不可能出现在该节点的相关文件中 自动保存的文件 0 程序失败时保存的还没有修复的图形文件 1 原始图形文件 0 图形备份文件 0 8、默认情况下，系统为自动保存的文件临时指定名称为 filename_a_b_nnnn.sv$。
其中，a为 在不同工作任务中打开同一图形实例的次数 0 在同一工作任务中打开同一图形实例的次数 1 在不同工作任务中打开不同图形实例的次数 0 在同一工作任务中打开不同图形实例的次数 0 9、以下哪个命令不能用于核查图形文件中的错误或修复图形 Recover 0 Audit 0 Drawingrecover 0 Reporterror 1 10、显示错误报告信息，并且可以向 Autodesk 发送错误报告此时需要将系统变量REPROTERROR设置为 0 0 1 1 2 0 3 0 二 界面、熟悉检索AutoSave创建的文件1、当在什么情况下，自动保存功能被禁用？ 0 块编辑器处于打开状态 1 进行 CRC 校验 0 显示数字签名信息 0 更改临时文件的文件扩展名 0 2、AutoCAD2007、2008缺省的自动存盘时间为？ 15分钟 0 30分钟 0 60分钟 0 10分钟（2006为30分钟） 1 3、如果在“选项”对话框，“打开与保存”选项卡上启动了“自动保存”，以下说法错误的是？ 系统将以指定的时间间隔保存图形 0 系统为自动保存的文件指定临时文件名，默认的扩展名为.sv$ 0 系统创建的临时文件在图形正常关闭时不会自动删除 1 使用扩展名 .dwg 代替备份文件的扩展名后，可以使用AutoCAD打开备份文件 0 4、在AutoCAD中，自动存盘时间间隔，存储在哪个系统变量？ SAVEFILEPATH 0 SAVEFILE 0 SAVETIME 1 ISAVEBAK 0 5、自动保存文件的默认保存路径是？ "c:\Program Files\AutoCAD 2006\backup\” 0 "c:\Documents and Settings\username\Local Settings\TEMP\” 1 "c:\WINDOWS\” 0 "c:\Program Files\AutoCAD 2006\” 0 6、如果启用了“自动保存”选项，默认情况下系统为自动保存的文件临时指定名称的格式为”filename_a_b_nnnn.sv$”，其中filename是指？ 在同一工作任务中打开同一图形实例的次数 0 在不同工作任务中打开同一图形实例的次数 0 随机数字 0 当前图形名 1 7、如果启用了“自动保存”选项，默认情况下系统为自动保存的文件临时指定名称的格式为”filename_a_b_nnnn.sv$”，其中a是指？ 在同一工作任务中打开同一图形实例的次数 1 在不同工作任务中打开同一图形实例的次数 0 随机数字 0 当前图形名 0 8、如果启用了“自动保存”选项，默认情况下系统为自动保存的文件临时指定名称的格式为”filename_a_b_nnnn.sv$”，其中b是指？ 在同一工作任务中打开同一图形实例的次数 0 在不同工作任务中打开同一图形实例的次数 1 随机数字 0 当前图形名 0 9、AutoCAD的临时保存文件在图形正常关闭时？ 依然保留 0 自动更改后缀名为BAK 0 自动删除 1 以上都不对 0 10、以下设置自动保存图形文件间隔时间的正确操作是？ 在命令行键入“AUTOSAVE”后回车 0 在命令行键入“SAVETIME”后回车 1 按组合键“CTRL+S” 0 按功能键“END” 0 三 界面 、熟悉工具栏和选项板锁定，了解自定义工具选项板中的命令工具（1） 1、关于锁定工具栏和可固定窗口的位置，以下说法错误的是？ 对于工具栏和可固定窗口，无论是固定的或浮动的，都可以锁定它们的位置。
0 锁定的工具栏和窗口仍然可以打开和关闭 0 锁定的工具栏和窗口仍然可以添加和删除项目 0 要临时解锁工具栏和窗口，请按住 ALT 键 1 2、缺省情况下，工具栏是可以拖动的，要将其固定如何进行？ 关闭该工具栏 0 不可以固定 0 点击系统右下角的“锁定”图标，在快捷菜单中选择“固定的工具栏”1 点击系统右下角的“锁定”图标，在快捷菜单中选择“固定的窗口” 0 3、关于工具选项板，下列说法错误的是？ 工具选项板可以是固定状态，也可以是浮动状态 0 工具选项板可以设置自动隐藏 0 工具选项板中的内容无法删除 1 可以控制工具选项板窗口的透明度 0 4、自定义工具选项板的命令是？ CUSTOMIZE 1 TOOLPALETTES 0 UNDEFINE 0 TOOLTIPS 0 5、关于“更新工具图像”，下面描述错误的是？ 更新工具图像之前必须保存图形 0 更改工具选项板上的块、外部参照或光栅图像的定义后，其图标会自动更新 1 右键单击选项板中的工具并选择“更新工具图像”才能更新工具图像 0 可以删除工具，然后使用 DesignCenter 替换该工具 0 6、“工具选项板”窗口可以固定在应用程序窗口的左边或右边，按住什么键可以防止“工具选项板”窗口在移动时固定？ CTRL 1 SHIFT 0 ALT 0 CTRL＋ALT 0 7、在整理工具选项板组时，不正确的是？ 重排工具选项板组时，移动的组中包含的所有其他工具选项板组都将被移动 0 不能删除置为当前组的工具选项板组 0 无法将工具选项板组拖至包含该组的组中 0 删除所有工具选项板组时，不必显示所有工具选项板 1 8、工具选项板文件的扩展名为？ SHX 0 SLP 0 SHP 0 XTP 1 9、保存和共享工具选项板时？ 工具选项板组中“动态块”部分内容是不可以移到“样例”部分的 0 如果工具选项板文件设置了只读属性，工具选项板下方将显示锁定图标 1 可以在 AutoCAD 2005 中使用在 AutoCAD 2006 中创建的工具选项板 0 工具选项板文件的默认路径不能改变 0 10、下面不属于“工具选项板”中“动态块”部分的是？ 土木工程/结构 0 机械 0 建筑 0 命令工具 1 四 界面 、熟悉工具栏和选项板锁定，了解自定义工具选项板中的命令工具(2) 1、以下在工具选项板中添加工具的方法不正确是？ 将几何对象（例如直线、圆和多段线）拖至工具选项板 0 将图形、块和图案填充从设计中心拖至工具选项板 0 使用“剪切”、“复制”和“粘贴”可以将一个工具选项板中的工具移动或复制到另一个工具选项板中 0 将工具栏中的图标直接拖至工具选项板 1 2、下面属于“工具选项板”中“样例”部分的是？ 土木工程/结构 0 命令工具 1 注释 0 机械 0 3、在工具选项板上，下列哪种对象创建的工具不可以更改工具图像？ 几何对象 0 标注 0 命令工具 0 图案填充 1 4、在工具选项板中，有时需要为工具指定特定的特性替代，当指定“图层特性替代”后，不会受其影响的元素是？ 颜色 0 线型和线宽 0 图形比例 1 打印样式和打印。
0 5、删除工具选项板组时，错误的说法是？ 不能删除置为当前组的工具选项板组 0 要删除某个工具选项板组，必须先将另一个组置为当前组 0 必须显示所有工具选项板 1 可以在工具选项板的标题栏上单击右键选择“自定义”，在“自定义”对话框中实现 0 6、工具选项板文件的默认路径可以在“选项”对话框中的什么选项卡下设置？ “文件” 选项卡 1 “用户系统配置”选项卡 0 “配置”选项卡 0 “系统”选项卡 0 7、在输出选项板时，它将被保存到什么文件中？ *.SHP 0 *.XTP 1 *.SLP 0 *.SHX 0 8、将表格添加到工具选项板时，正确的说法是？ 表格特性将存储在工具定义中 1 表格中的文字内容将存储在工具定义中 0 字符的格式将存储在工具定义中 0 单元特性替代将被忽略 0 9、在工具选项板的“视图选项”对话框中，可以？ 更改“工具选项板”窗口的滚动行为 0 更改“工具选项板”窗口的透明度 0 控制当前工具选项板或全部工具选项板中工具的显示 1 更改工具选项板上的块工具图像 0 10、对于从工具选项板拖放块，以下说法错误的是？ 从工具选项板拖放的块，放置后可以旋转或缩放以适应需要 0 可以用鼠标右键从工具选项板中拖动块 1 可以为块设置辅助比例来替代使用块时的常规比例设置 0 将块从工具选项板拖动到图形中时，可以根据块中定义的单位比率和当前图形中定义的单位比率自动对块进行缩放 0 五 界面 、熟悉工具栏和选项板锁定，了解自定义工具选项板中的命令工具(3) 1、在输出选项板组时，它将被保存到什么文件中？ *.SHP 0 *.XTP 0 *.SLP 0 *.XPG 1 2、将图形中的直径为20的圆拖放到工具选项板中，则？ 工具选项板中出现直径20的圆这样一个工具 0 无法拖放到工具选项板中 0 工具选项板中出现“圆”命令工具 1 点击工具选项板中新出现的工具可以直接得到直径20的圆 0 3、将块从工具选项板拖动到图形中时，若要将源块的“拖放比例”设置为“无单位”，可以使用“选项”对话框中的？选项卡进行设置。
“用户系统配置”选项卡 1 “配置”选项卡 0 “系统”选项卡 0 “文件”选项卡 0 4、从工具选项板中的“机械”页面中拖动图形时，如果将它们拖动到当前图形中，那么被拖动的图形将作为什么被插入？ 外部参照 0 光栅图像 0 几何对象 0 块 1 5、可以将设计中心中的什么添加到当前的工具选项板中？ 图形 0 块 0 图案填充 0 以上都是 1 6、对于将对象从图形拖放至工具选项板来创建工具，一次可以同时拖放几个对象？ 1个 1 2个 0 3个 0 多个 0 7、从工具选项板拖放块时，可以为块设置辅助比例来替代使用该工具时的常规比例设置辅助比例即为？ 当前比例设置乘以打印比例 0 当前比例设置乘以标注比例 0 A或B 1 以上都不对 0 8、用户创建好自定义块编写工具后，可以在“工具特性”对话框中修改新工具的？ 工具说明 0 参数类型和关联动作 0 工具选项板图像 0 以上都是 1 9、“块编写选项板”窗口包含三个选项卡，以下哪个选项不属于块编辑器？ 1 “参数”选项卡 0 “动作”选项卡 0 “参数集”选项卡 0 “动作集”选项卡 1 10、 如何打开“块编写选项板”窗口？ “工具”菜单→“块编写选项板” 0 从块编辑器中打开 1 命令行输入：BAUTHORPALETTE 0 命令行输入：BEDIT 0 六 界面 、熟悉创建工具栏和工具按钮的方法 1、创建或编辑命令时，以下定义的特性中仅适用于新命令的是？ 命令名 0 说明 0 宏 0 元素 ID 1 2、关于CUI文件，以下说法错误的是？ 可以将工具栏从局部 CUI 文件传输到主 CUI 文件 0 可以将自定义设置从主 CUI 文件移动到局部 CUI 文件 0 可以从一个局部 CUI 文件移动到另一个局部 CUI 文件 0 可以在AutoCAD 2006之前的版本中显示或使用 CUI 文件 1 3、关于CUI文件，错误的说法是？ CUI是一种基于 XML 的文件，用于存储自定义数据 0 可通过“自定义用户界面”对话框来修改CUI文件 0 加载并使用局部 CUI 文件，必须将自定义设置输入到主 CUI 文件 1 CUI文件用于替换 AutoCAD 2006 之前的版本中用来定义菜单的 MNU、MNS 和 MNC 文件 0 4、在创建和编辑命令时，可以向命令添加按钮图像的信息，按钮图像将被保存为？ *.JPG 0 *.BMP 1 *.PNG 0 *.TIF 0 5、AutoCAD系统设定，命令按钮和弹出式命令中的小图像和大图像的像素大小为？ 小图像为 16 x 16 像素，大图像为 32 x 32 像素 1 小图像为 32 x 32 像素，大图像为 64 x 64 像素 0 小图像为 12 x 12 像素，大图像为 24 x 24 像素 0 小图像为 24 x 24 像素，大图像为 48 x 48 像素 0 6、控制命令标签的显示，要灰显（禁用）菜单中的命令，需在命令名称的开头加？ 波浪号 (~) 1 波浪号和叹号(~!.) 0 叹号(!) 0 叹号和句点(!.) 0 7、创建和编辑工具栏时，错误的说法是？ 新工具栏没有指定给它的命令或按钮，如果不向新工具栏中添加至少一个按钮，程序将会忽略该工具栏 0 创建弹出式工具栏，可以从头开始创建，也可以将现有工具栏拖到另一个工具栏中 0 新工具栏将会显示在所有工作空间中 1 创建新的工具栏时，可以将“自定义用户界面”对话框的“命令列表”窗格上列出的命令拖到新工具栏，并向新工具栏中添加按钮 0 8、创建和编辑命令时，用户界面元素中的宏可以只包含一条命令和一些特殊字符。
大部分命令以 ^C^C 为开头，表示？ 取消任何正在运行的命令 1 使命令在产品的国际版本中运行 0 使宏暂停以等待用户输入 0 使一系列命令与一个按钮相关联 0 9、在用户界面元素中的宏中，可以使用特殊字符（包括控制字符），以下哪个选项表示“暂停以等待用户输入”？ 分号 (;) 0 反斜杠(\) 1 插入记号(^) 0 下划线 (_) 0 10、AutoCAD定制命令别名的文件是？ SCR文件 0 PGP文件 1 SLD文件 0 INI文件 0 七 界面 、了解自定义用户界面；掌握个性化工作空间的方法 1、在AutoCAD 2006中，下面可以设置透明度的界面元素是？ 1 所有的对话框 0 浮动命令窗口 1 帮助界面 0 图纸集管理器 0 2、拾取框的大小在“工具/选项”中的哪个对话框中修改? “显示”对话框 0 “选择”对话框 1 “草图”对话框 0 “配置”对话框 0 3、在AutoCAD中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件？ 自动保存文件 0 AutoCAD主应用程序文件 1 菜单文件 0 样板图形文件 0 4、AutoCAD提供的部分命令可输入它的缩写，以减少输入量。
例如，LINE命令可用L来代替缩写，AutoCAD在什么文件中定义这样的命令别名？ ACAD.CFG 0 ACAD.INI 0 ACAD.PGP 1 ACAD.ACS 0 5、在AutoCAD中，Rename不可以修改什么项目的名称？ 图层名 0 文件名 1 视图名 0 块名 0 6、在AutoCAD中，以下哪一个方法不可以改变一个系统变量的值？ 在命令行输入系统变量名，然后键入新的值 0 右击，从快捷单中选择系统变量，然后键入新的值 1 在某些对话框中改变复选框的状态 0 在下拉菜单中，选择“工具”→“查询”→“设置变量”进行变量设置 0 7、关于“工作空间”说法不正确的是？ 工作空间就是菜单、工具栏和可固定窗口的集合 0 使用工作空间时，菜单、工具栏和可固定窗口中只显示与工作空间相关的选项 0 可以创建自己的工作空间，但不可以修改默认工作空间 1 可以使用“自定义用户界面”对话框来设置工作空间 0 8、输入“menu”命令调入CUI文件acetmain.cui，这时菜单栏？ 没有变化 0 只有一个菜单 1 没有菜单 0 无法加载 0 9、对工具选项板进行的操作，以下说法不正确的是？ 允许固定选项板 0 自动隐藏选项板 0 设置选项板的透明度 0 以上均不可操作 1 10、关于创建个性化的工作空间，下面不正确的是？ 通过重新安排工具栏和窗口创建或修改工作空间，然后将其保存 0 A和C都可以 0 使用“自定义用户界面”对话框来设置工作空间环境 0 锁定浮动工具栏可以保存到工作空间中 1 八 界面 、熟悉临时替代键的使用;视口最大化 1、创建临时替代键的方法是？ 在“自定义用户界面”对话框中，“自定义”选项卡上，单击“键盘快捷键”，在“快捷方式”和“信息”中更改 1 在“自定义用户界面”对话框中，“自定义”选项卡上，单击“键盘快捷键”，在“命令列表”中更改 0 在“自定义用户界面”对话框中，“自定义”选项卡上，单击“快捷菜单”，在“快捷方式”和“信息”中更改 0 以上都不对 0 2、Ctrl＋0（数字0）快捷键的作用是？ 打开图形文件 0 清除屏幕 1 打开设计中心 0 打开特性面板 0 3、Ctrl配合26个英文字母可以实现很多的快捷键，但是有几个字母组合起来没有用途，它们是？ Ctrl＋I、Ctrl＋U 0 Ctrl＋I、Ctrl＋H 0 Ctrl＋E、Ctrl＋U 0 Ctrl＋I、Ctrl＋R 1 4、F3临时替代键的作用是？ 打开/关闭文本窗口 0 显示帮助 0 切换 OSNAP 1 切换“对象捕捉追踪” 0 5、F12临时替代键的作用是？ 打开/关闭文本窗口 0 切换“极轴追踪” 0 切换“对象捕捉追踪” 0 切换“动态输入” 1 6、视口最大化的作用是? 将视口扩展为布满整个绘图区域，并切换到模型空间进行编辑 1 将视口扩展为布满整个绘图区域，并切换到图纸空间进行编辑 0 视口扩展为选定的最大化区域，并切换到模型空间进行编辑 0 视口扩展为选定的最大化区域，并切换到图纸空间进行编辑 0 7、如果在最大化视口时保存并关闭图形，打开该图形时将? 恢复模型选项卡 0 恢复布局选项卡 1 仍旧进入最大化视口 0 视具体情况而定 0 8、下列那个选项不可以将视口最大化？ 在视口边线上连续双击 0 选择相应视口，单击状态栏的“最大化视口”按钮 0 输入vportmax，选择相应视口 1 在视口上单击鼠标右键，然后单击“最大化视口” 0 9、如果启动以下哪个命令视口最大化将被取消？ LINE 0 ZOOM 0 PLOT 1 VIEW 0 10、以下哪个操作不能从图纸空间切换到模型空间 在布局视口内双击鼠标左键 0 输入PSPACE命令 1 输入VPMAX命令 0 输入TILEMODE命令 0 九 图形组织和图档管理 保存图形时可选择的格式 1、以下哪种方式不可以打开一个图形 使用open命令 0 使用设计中心 0 使用图纸集管理器 0 使用partiaload命令 1 2、下来哪种文件格式不能使用EXPORT命令输出 *.BMP 0 *.SAT 0 *.WMF 0 *.DXF 1 3、AutoCAD文件保存后产生的备份文件？ 与原图形文件名称不同，扩展名为bak，并与原图形文件不在同一文件夹中 0 与原图形文件名称相同，扩展名为AC$，并与原图形文件在同一文件夹中 0 与原图形文件名称不同，扩展名为AC$，并与原图形文件不在同一文件夹中 0 与原图形文件名称相同，扩展名为bak，并与原图形文件在同一文件夹中 1 4、WMF 文件是何时生成的？ 在“保存(S)”时选择“WMF”格式 0 在命令行中输入“WMFOUT” 1 在命令行中输入“WMFIN” 0 在命令行中输入“WMF” 0 5、“文件”下拉菜单中的“输出(E)”选项,是？ 向打印机输出图形 0 向绘图仪输出图形 0 保存DWG 图形文件 0 输出WMF、BMP等文件格式 1 6、DXF文件格式是AutoCAD提供的图形交换格式，该格式文件是？ 文本文件或二进制文件 1 图元文件 0 二维矢量文件 0 三维矢量文件 0 7、AutoCAD可以将图形文件保存为WMF文件，以下说法错误的是？ WMF文件是Windows 图元文件格式 0 WMF文件包含矢量图形或光栅图形格式 0 WMF格式文件与其他格式相比，能实现更快的平移和缩放 0 只能在矢量图形中创建 WMF 文件 1 8、AutoCAD图形标准文件的后缀名为？ *.dwg 0 *.dws 1 *.dwf 0 *.chx 0 9、下列哪种方法不能将AutoCAD 2006创建的图形保存为AutoCAD 2000的格式 在“选项”对话框“打开和保存”选项卡中设置“另存为” 0 使用WBLOCK命令 1 使用SAVEAS命令 0 使用SAVE命令 0 10、如果希望保存三维几何图形、视图、光源和材质，可以选择输出成以下哪种格式的文件 EPS 0 DWF 0 WMF 0 3D Studio 1 十 图形组织和图档管理 生成图形标准(1) 1、应用CAD标准检查，下面哪个对象属性不能被检查出来？ 表格样式 1 标注样式、文字样式 0 图层 0 线型 0 2、哪一个是标准检查文件的后缀名？ .xml 0 .chk 0 .chx 1 .dsc 0 3、标准审核能发现下面哪些类型的问题？ 被检查图形文件中的非标准对象名 0 和标准文件中名称相同但特性不同的命名对象 0 A和B 1 图形的大小不同 0 4、在标准检查报告中，下面哪项内容能被列出来？ 用于检查的插入模块 0 每个图形文件中发现的问题 0 每个图形文件中被忽略的问题 0 以上皆可在检查报告中被列出来 1 5、在进行标准检查过程中，使用图层插入模块时，将不检查图层的一些特性，下列哪个选项完整描述了这些特性？ 开/关、冻结/解冻、锁定 0 开/关、冻结/解冻、打印/不打印、锁定/解锁 1 开/关、冻结/解冻、打印/不打印、打印样式名称 0 开/关、冻结/解冻、打印/不打印、打印样式模式 0 6、在进行标准检查过程中，使用图层插入模块时，将检查图层的一些特性，下列哪个选项完整描述了这些特性？ 颜色、线型、线宽、打印样式模式、打印样式名称 1 颜色、线型、线宽、打印/不打印 0 A和B 0 都不是 0 7、以下说法正确的是？ 不可以创建多个工程特定标准文件与单个图形关联起来 0 可以创建多个工程特定标准文件与单个图形关联起来，但标准文件中的各个设置间不可以有冲突 0 可以创建多个工程特定标准文件与单个图形关联起来，标准文件中的各个设置间可以有冲突 1 以上说法都不正确 0 8、关于发生标准冲突时的“通知选项”，下列哪种说法是错误的？ 这些选项只与当前文件有关，不影响其他文件 1 可以打开当前图形中的标准冲突通知，当出现标准冲突时会显示一个警告 0 可以在打开与标准文件关联的文件以及创建或修改非标准对象时，在状态栏上显示图标 0 可以关闭关于标准冲突的通知和对丢失标准文件的通知 0 9、如果与当前图形相关联的几个标准 (DWS) 文件之间发生冲突，在执行标准检查过程中以下哪个说法正确？ 用户指定的“建议用于替换的标准文件”优先级最高 0 首先显示的标准文件优先级最高 1 系统内部的标准文件优先级最高 0 不可以出现与图形关联的几个标准文件相互冲突的情况 0 10、关于标准检查的插入模块，以下哪个说法错误？ 系统缺省情况下，提供的插入模块包括：标注样式、图层、文字样式、线型 0 插入模块由系统确定，现在以及将来都不可以扩展 1 将来可以使用第三方应用程序对插入模块进行扩展 0 可以使用插入模块前面的复选框设定是否选用 0 十一 图形组织和图档管理 生成图形标准(2) 1、如果将一个不符合标准的问题标记为忽略，那么 下一次检查该图形时将不显示已标记为忽略的问题 0 下一次检查该图形时将仍然会显示已标记为忽略的问题 0 “通知设置”为“标准冲突时显示警告” 时，则下一次检查该图形时将不显示已标记为忽略的问题 0 关闭了“显示忽略的问题”选项，下一次检查该图形时将不显示已标记为忽略的问题 1 2、打开图形文件G20302.DWG，使用该文件自带的标准文件进行检查，可以检查出多少个问题？ 1 0 2 0 3 0 4 1 3、在使用“标注样式”插入模块对图形进行标准检查时，以下说法正确的是 对标注样式的名称不进行标准检查 0 对标注样式中“文字外观”的填充颜色不进行检查 1 对标注样式中“文字外观”的“文字颜色”不进行检查 0 对标注样式中“尺寸线”的“隐藏”不进行检查 0 4、使用“标准批处理检查器”对图形进行标准检查，标准文件来自 图形关联的标准文件 0 用户添加的标准文件 0 系统提供的存放于Sample文件夹中的标准文件MKMStd.dws 0 A和B 1 5、在“图层转换器”对话框中，以下对于“选择过滤器”的说法错误的是 用可包括通配符的命名方式来过滤图层 0 用于在“转换自”列表中指定要选择的图层 0 不可以使用“图层特性管理器”中建立的过滤器 0 通过过滤使“转换自”列表框中只显示符合条件的图层 1 6、为维护图形文件的一致性，可以创建CAD标准文件以定义常用属性，这些属性不包括以下哪项？ 图层设置 0 标注样式和文字样式 0 线型 0 表格样式 1 7、打开图形文件G20307.DWG，对其进行检查，标准文件为G20307.DWS，检查出不符合标准的数量为？ 3 0 4 0 5 1 0 0 8、打开图形文件G20308.DWG ，对其进行检查，标准文件为 G20308.DWS，检查出的问题都进行修复，修复后图形实线的颜色为？ 蓝色 0 绿色 1 红色 0 黑色 0 9、打开图形文件G20309.DWG ，对其进行检查，标准文件为G20309.DWS，检查出的问题都进行修复，修复后文字样式字体和尺寸样式为？ gbeitc.shx、gbc.big和工程标注样式01 1 宋体和iso-25 0 gbeitc.shx、gbc.big和iso-25 0 宋体和工程标注样式01 0 10、如何配置标准？ 通过菜单“工具>配置”,在“配置标准”对话框中添加标准文件 0 通过菜单“工具>CAD标准>检查”,在“关联检查”对话框中添加标准文件 0 通过菜单“工具>CAD标准>图层转换器” 0 通过菜单“工具>CAD标准>配置”,在“配置标准”对话框中添加标准文件 1 十二 图形组织和图档管理 利用图层管理器中的过滤功能，使用图层转换器 1、图层过滤器一共有几种？ 1 0 2 1 3 0 无数种 0 2、图层特性过滤器利用什么对图层进行过滤？ 图层名 0 图层特性 0 A和B 1 以上均不正确 0 3、现有图层名为AC、BC、CC、DC四个图层，使用通配符[AB]C，对其进行过滤，匹配的图层是？ CC和DC两个图层 0 AC和BC两个图层 1 AC、BC、CC、DC四个图层 0 无图层匹配 0 4、在图层特性管理器中的树状图中，系统提供了几个默认的过滤器？ “全部”及“所有使用的图层”，两个 0 “全部”，一个 0 “所以使用的图层”，一个 0 “全部”、“所有使用的图层”及“外部参照”，三个 1 5、现有图层名为ABC、ABD、ABE、BCD、AEF、FCE六个图层，使用通配符~*AB*对其进行过滤，匹配的图层是？ ABC、ABD、ABE三个图层 0 BCD和AEF两个图层 0 BCD、AEF、FCE三个图层 1 FCE一个图层 0 6、在“图层过滤器特性”对话框中，第一行条件是“开”和颜色为“红色”，第二行条件是颜色为“黄色”，对于其过滤条件以下叙述正确的是？ 所有颜色是红色和黄色的图层 0 所以颜色是红色和黄色，且状态为打开的图层 0 所有颜色是红色且状态为打开和颜色为黄色的图层 1 以上皆不正确 0 7、“上一个图层”可以放弃以下那种操作？ 修改了特性的图层 1 重命名图层 0 删除的图层 0 添加的图层 0 8、下列关于图层组过滤器说法错误的是？ 只包含那些明确指定到该过滤器中的图层 0 图层组过滤器不考虑图层的名称或特性 0 只能嵌套在其他图层组过滤器下 0 修改了指定到图层组过滤器中的图层的特性，这些图层有可能就不再属于该过滤器 1 9、在“图层特性管理器”对话框中，在树状图中左键选中一图层组过滤器，在列表视图中右键选择一图层，在快捷菜单中选择“删除”，那么该图层？ 从该过滤器中删除 0 从图形文件中删除 1 从其他过滤器中删除 0 以上皆不正确 0 10、打开图形文件G20410a.DWG，进入“图层转换器”对话框，以G20410b.DWG为标准图形文件，映射两图中的图层“1”，映射后，图形的颜色、线型和线宽为 ？ 蓝色、DASHED.0.3 0 红色、DASHED.0.3 0 红色、CENTER、0.3 0 红色、CENTER、默认 1 十三 图形组织和图档管理 显示和隐藏光栅图象的边界 1、将如图所示的光栅图像插入到AutoCAD,要将它的边界剪成多边形,则？G20501.JPG 只能在PHOTOSHOP中剪好了再插入 0 可以在AutoCAD利用的TRIM命令 0 利用AutoCAD的夹点编辑 0 利用AutoCAD的图像剪裁命令 1 2、如果插入的光栅图像盖住了AutoCAD的图形对象,要将这些图形对象显示出来,则？ 只有将图像的透明度进行调整 0 只有用DRAWORDER命令调整显示次序 1 只有用DISPLAY命令调整显示次序 0 无需调整，打印时自动会显示出来 0 3、插入的光栅图像的边界？ 无法不显示，但可以不打印 0 可以不显示，但打印时总是有边界 0 可以不显示，打印时也没有边界 1 可以在同一时刻，控制有些图像的边界显示,有些则不显示 0 4、控制是否显示图像边界的命令是？ IMAGEADJUST 0 IMAGECLIP 0 IMAGE 0 IMAGEFRAME 1 5、可以将光栅图像的边界剪裁成？ 圆 0 椭圆 0 多边形 1 样条线构成的封闭形状 0 6、IMAGEFRAME如果为1表示？ 显示并打印图像边界 1 不显示但打印图像边界 0 显示图像边界但不打印 0 不显示不打印图像边界 0 7、以下关于隐藏图像边界错误的是？ 隐藏图像边界可以防止打印或显示边界 0 可以只隐藏选定图像的边界 1 可以使用“全选”，来选定隐藏了边界的图像 0 隐藏图像边界时，剪裁图像仍然显示在指定的边界界限内 0 8、关于图像剪裁以下说法错误的是 要剪裁图像，图像的边界必须是可见的 0 使用多边形剪裁图像，多边形的顶点必须落在图像边界内 0 剪裁图像可以使用矩形也可以使用多边形，可以有多个边界 1 可以使用“特性”选项板来控制剪裁边界的显示 0 9、以下关于图像剪裁边界说法错误的是 使用矩形作为剪裁边界，绘制的矩形始终与图形的边平行 0 剪裁边界只能有一个 0 删除和关闭剪裁边界都会显示整个图像 0 如果关闭剪裁后又重新剪裁图像，剪裁将自动关闭 1 10、以下关于图形文件中插入的光栅图像，说法错误的是 使用多边形作为剪裁边界时，可以出现自交的顶点 0 图像的退色度最大值可以是100 0 可以使用transparency命令来设置图像的透明 0 删除剪裁边界即删除图像边框 1 十四 工作过程的管理 、图纸一览表的产生、图纸集归档 1、以下关于图纸集归档说法错误的是？ 图纸集归档是将当前图纸集关联的文件进行打包 0 打包不能添加图纸集之外的其他文件 1 可以使用archive命令打开“存档图纸集”对话框 0 可以使用“修改归档设置”对话框，来修改归档位置 0 2、以下哪个不是可以创建的归档软件包的类型？ 文件夹 0 ZIP文件 0 RAR文件 1 自解压可执行文件 0 3、关于图纸集归档以下说法错误的是？ 可以将当前图纸集关联的文件打包以便进行归档 0 可以创建归档软件包的类型如自解压可执行文件等 0 任何环境下，在命令行中输入archive命令即可打开“归档图纸集”对话框 1 可以插入图纸集以外的图形文件进行归档 0 4、关于图纸集归档以下说法错误的是？ 可以插入图纸集以外的图形文件进行归档 0 图纸集数据DST文件将被保存在SheetSets文件夹内 1 可以输入与归档软件包相关的注释 0 可以将打包后的归档存储在FTP上 0 5、关于在图纸中插入图纸一览表，以下说法正确的是？ 图纸一览表由系统自动产生不可以修改 0 插入的图纸一览表可以修改，修改是不可改变的 0 插入的图纸一览表可以修改，修改是临时的 1 插入的图纸一览表可以输出成CSV文件 0 6、“插入图纸一览表”对话框中，“显示小标题”选项的作用是？ 将显示图形所在文件夹的名称，将图纸列表分成几个部分 0 将显示图形文件名的名称，将图纸列表分成几个部分 0 将显示类别的名称，将图纸列表分成几个部分 0 将显示子集的名称，将图纸列表分成几个部分 1 7、要对一个图纸集子集重新命名，以下说法正确的是？ 只能在相应子集上使用右键快捷菜单，选择“重命名子集” 0 只能在相应子集上使用右键快捷菜单，选择“特性” 0 左键选择相应子集，按F2按钮重新命名 0 使用“重命名子集”和“特性”都可以 1 8、在“图纸特性”对话框中图纸的哪个特性不可以设置？ 图纸所在的子集 1 图纸标题 0 图纸编号 0 发布图纸集时是否发布该图纸 0 9、在“图纸集特性”对话框中不可以设置图纸集的哪项特性 页面设置替代文件 0 用于创建图纸的样板文件 0 图纸集数据文件所在的位置 1 新创建图纸的保存位置 0 10、在图纸集管理器中，“插入图纸一览表”在什么的右键快捷菜单上？ 图纸集名称 1 图纸子集名称 0 图纸名称 0 图纸视图 0 十五 工作过程的管理 、熟悉图纸集中的视图管理、引用1、要创建命名视图，系统会自动将其添加到图纸管理器的“视图列表”中，则需要在？ 模型空间 0 图纸空间 1 模型空间和图纸空间 0 以上皆不正确 0 2、以下关于图纸集管理器的“视图列表”选项卡，说法错误的是？ 视图列表中处于同一“类别”的图纸视图，可以用鼠标拖动排列次序 1 在视图列表中，可以使用鼠标将一个图纸视图从一个“类别”拖到其他“类别”中 0 可以对图纸视图“重命名并重新编号”来改变其显示次序 0 仅当“按类别查看”图纸视图时，“新建视图类别”按钮才可用。
0 3、图纸集管理器的“视图列表”提供了两种查看图纸视图的方式，它们是？ 按顺序查看和按图纸查看 0 按时间查看和按类别查看 0 按顺序查看和按图纸查看 0 按图纸查看和按类别查看 1 4、下列选项哪个不是在向图纸集管理器的“视图列表”添加图纸视图的方法？ 在视图列表选项卡中，单击“新建视图类别”按钮 1 将模型空间的命名视图从“资源图形”选项卡拖到图纸中 0 将整个图形从“资源图形”选项卡拖到图纸中 0 在布局中添加命名视图，系统会自动将其添加到视图列表中 0 5、从图纸集管理器中的视图列表中删除视图类别的必须状态为？ 图纸视图必需处于“按类别查看”状态 0 要删除的视图类别中不能包含图纸视图 0 A和B都不是必须状态 0 A和B都是必须状态 1 6、在向图纸集管理器中“视图列表”选项卡中添加视图时，以下说法错误的是？ 布局中的命名视图可以添加 0 模型空间的命名视图可以添加 0 布局中的命名视图可以添加，而模型空间的命名视图不可以添加 1 布局中的命名视图和模型空间的命名视图都可以添加 0 7、一个图形文件最多可以在一个“类别”中添加多少个图纸视图？ 1 0 2 0 3 0 没有限制 1 8、在图纸视图上放置标签块时，为了确保后来插入到视图上的字段的正确信息，必须在定义块时将该字段包含在块的什么中？ 文字 0 属性标记 0 属性值 1 属性提示 0 9、将图纸视图从“视图列表”选项卡中删除的方法是？ 左键选择该图纸视图，按DELETE键 0 右键选择该图纸视图，在快捷菜单中选择“删除” 0 将相应的命名视图从“视图”对话框中删除 1 将该图纸视图所在的布局删除 0 10、关于图纸集管理器 “视图列表”选项卡上的“设置类别”快捷菜单，以下说法错误的 该快捷菜单的作用是将选定的图纸视图重新指定为指定的类别 0 该快捷菜单的作用可以使用鼠标直接拖动实现 0 只有在“按图纸查看”状态下才能显示该快捷菜单 0 只有在“按类别查看”状态下才能显示该快捷菜单 1 十六 工作过程的管理 、视口工具条中增加列表中的比例 1、Scalelistedit命令可以控制缩放比例列表包括？ 布局视口比例 0 布局视口比例和页面布局比例 0 布局视口比例、页面布局比例、打印比例 1 页面布局比例和打印比例 0 2、关于视口比例以下说法错误的是？ 在布局中工作时，布局视口中视图的比例因子代表显示在视口中的模型的实际尺寸与布局尺寸的比率 0 图纸空间单位除以模型空间单位即可以得到视口比例 0 比例图形其视口比例为1:4 0 如果视口比例从1:1变为1:4那么视口中的视图变大 1 3、视口工具栏下拉列表中的比例“按图纸缩放”，与在布局视口中进入模型空间，输入ZOOM命令的什么选项相同？ ALL 0 X 0 XP 0 E 1 4、视口工具栏下拉列表中的比例“1:10”，与在布局视口中进入模型空间，输入ZOOM命令的什么选项相同？ ALL 0 0.1X 0 0.1XP 1 E 0 5、以下关于视口和视口比例，哪个说法错误？ 缩放布局视口的边界会改变视口中视图的比例 1 拉伸布局视口的边界不会改变视口中视图的比例 0 可以使用多边形来创建视口 0 可以使用圆或椭圆创建视口 0 6、使用“特性”选项板改变视口比例为13:19，最简单快捷的方法是？ 使用CAL命令 0 使用WINDOWS提供的计算器 0 编写LISP程序 0 使用“自定义比例”右边的“快速计算器” 1 7、关于“视口”工具栏中的比例列表以下说法错误的是？ 列表中的比例可以添加 0 列表中的比例可以删除 0 列表中的比例可以调整顺序 0 不能改变类别中比例的显示如将“1：10”该为“1比10” 1 8、如想恢复系统默认的比例列表，可以在“编辑比例缩放列表”对话框中点击哪个按钮？ 编辑 0 重置 1 添加 0 删除 0 9、锁定一布局视口比例，在视口内部双击进入模型空间，以下哪个命令还可以使用？ ZOOM 1 DVIEW 0 3DORBIT 0 PLAN 0 10、“编辑比例列表”对话框不能控制以下哪个缩放比例列表？ “视口”工具栏上的 0 “页面设置”对话框中的 0 “打印”对话框中的 0 ZOOM命。
