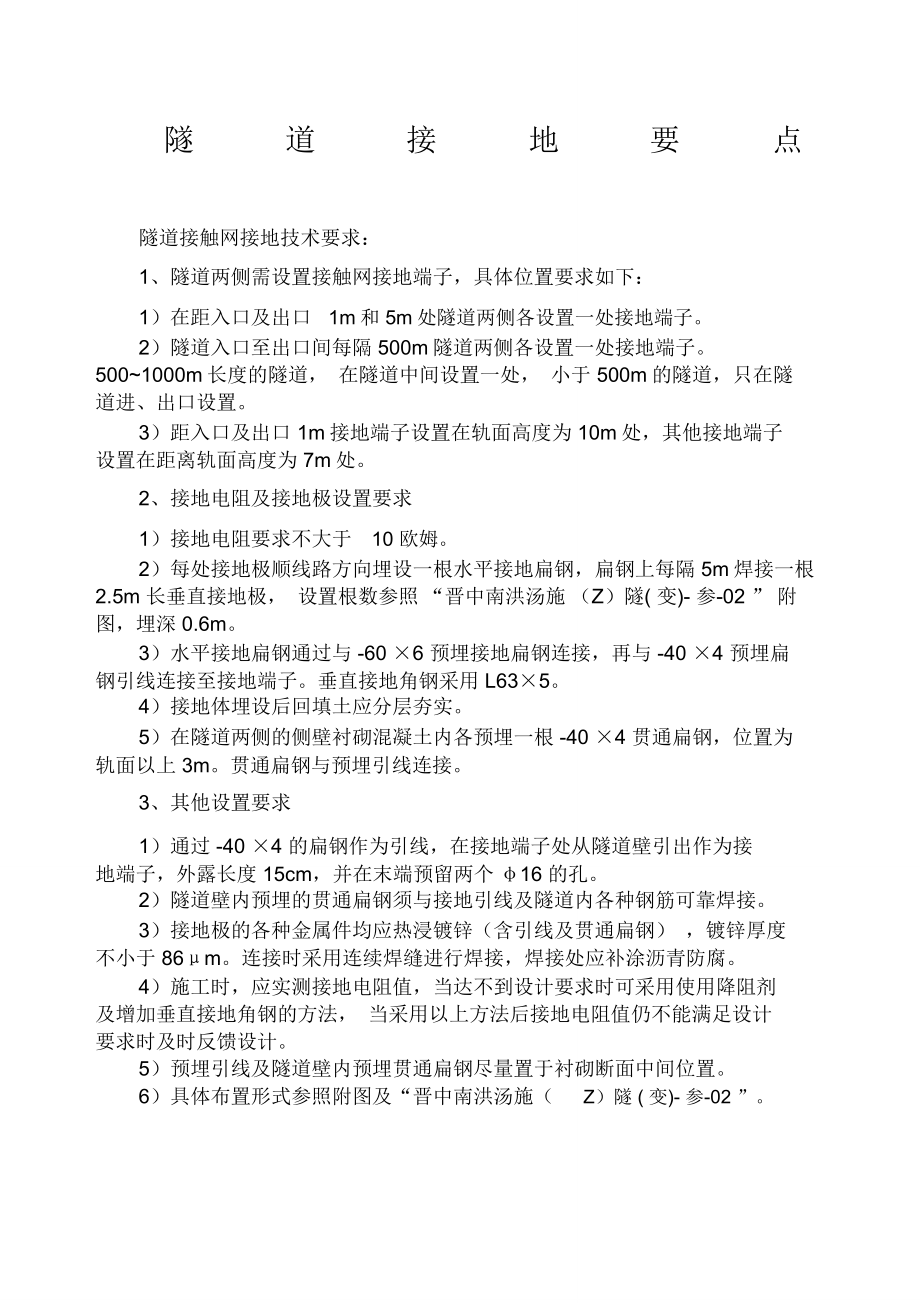

隧 道 接 地 要 点隧道接触网接地技术要求：1、隧道两侧需设置接触网接地端子，具体位置要求如下：1）在距入口及出口 1m和 5m处隧道两侧各设置一处接地端子2）隧道入口至出口间每隔 500m隧道两侧各设置一处接地端子500~1000m长度的隧道， 在隧道中间设置一处， 小于 500m的隧道，只在隧道进、出口设置3）距入口及出口 1m接地端子设置在轨面高度为 10m处，其他接地端子设置在距离轨面高度为 7m处2、接地电阻及接地极设置要求1）接地电阻要求不大于 10 欧姆2）每处接地极顺线路方向埋设一根水平接地扁钢，扁钢上每隔 5m焊接一根 2.5m 长垂直接地极， 设置根数参照 “晋中南洪汤施 （Z）隧( 变)- 参-02 ” 附图，埋深 0.6m3）水平接地扁钢通过与 -60 ×6 预埋接地扁钢连接，再与 -40 ×4 预埋扁钢引线连接至接地端子垂直接地角钢采用 L63×54）接地体埋设后回填土应分层夯实5）在隧道两侧的侧壁衬砌混凝土内各预埋一根 -40 ×4 贯通扁钢，位置为轨面以上 3m贯通扁钢与预埋引线连接3、其他设置要求1）通过 -40 ×4 的扁钢作为引线，在接地端子处从隧道壁引出作为接地端子，外露长度 15cm，并在末端预留两个 φ16 的孔。
2）隧道壁内预埋的贯通扁钢须与接地引线及隧道内各种钢筋可靠焊接3）接地极的各种金属件均应热浸镀锌（含引线及贯通扁钢） ，镀锌厚度不小于 86μm连接时采用连续焊缝进行焊接，焊接处应补涂沥青防腐4）施工时，应实测接地电阻值，当达不到设计要求时可采用使用降阻剂及增加垂直接地角钢的方法， 当采用以上方法后接地电阻值仍不能满足设计要求时及时反馈设计5）预埋引线及隧道壁内预埋贯通扁钢尽量置于衬砌断面中间位置6）具体布置形式参照附图及“晋中南洪汤施（ Z）隧 ( 变)- 参-02 ”隧道出口钢扁通贯埋预内子 砌端 衬及 道线 隧引留预隧道入口A钢角地接直m垂 5.埋 2预 长钢扁地接埋预钢角地接直 m垂 5.埋 2预 长图意示断纵埋预地接网触接内道隧5×钢 36角 L地 钢接 角5 直 锌×垂 镀05L钢 钢角 角加 锌附 镀B钢角加附体地接直垂6×钢 06扁 -地 钢接 扁平 锌水 镀样大点B样大点A4. 信号接地端子设置（ 1）隧道内接地装置均采用桥隧型接地端子，具体参照下图：（ 2）从隧道进口 2m处开始，路右侧的通信信号电缆槽底部，每间隔 100m设置一个接地端子，接地端子供隧道接地装置与贯通地线的连接。
3）从隧道进口 27m处开始，路左侧的电力信号电缆槽底部，每间隔 100m设置一个接地端子， 接地端子供隧道接地装置与贯通地线的连接 4）从隧道进口 27m处开始，路左侧的电力信号电缆槽靠线路侧壁上，每间隔 50m设置一个接地端子，接地端子供轨旁设备、设施接地。
