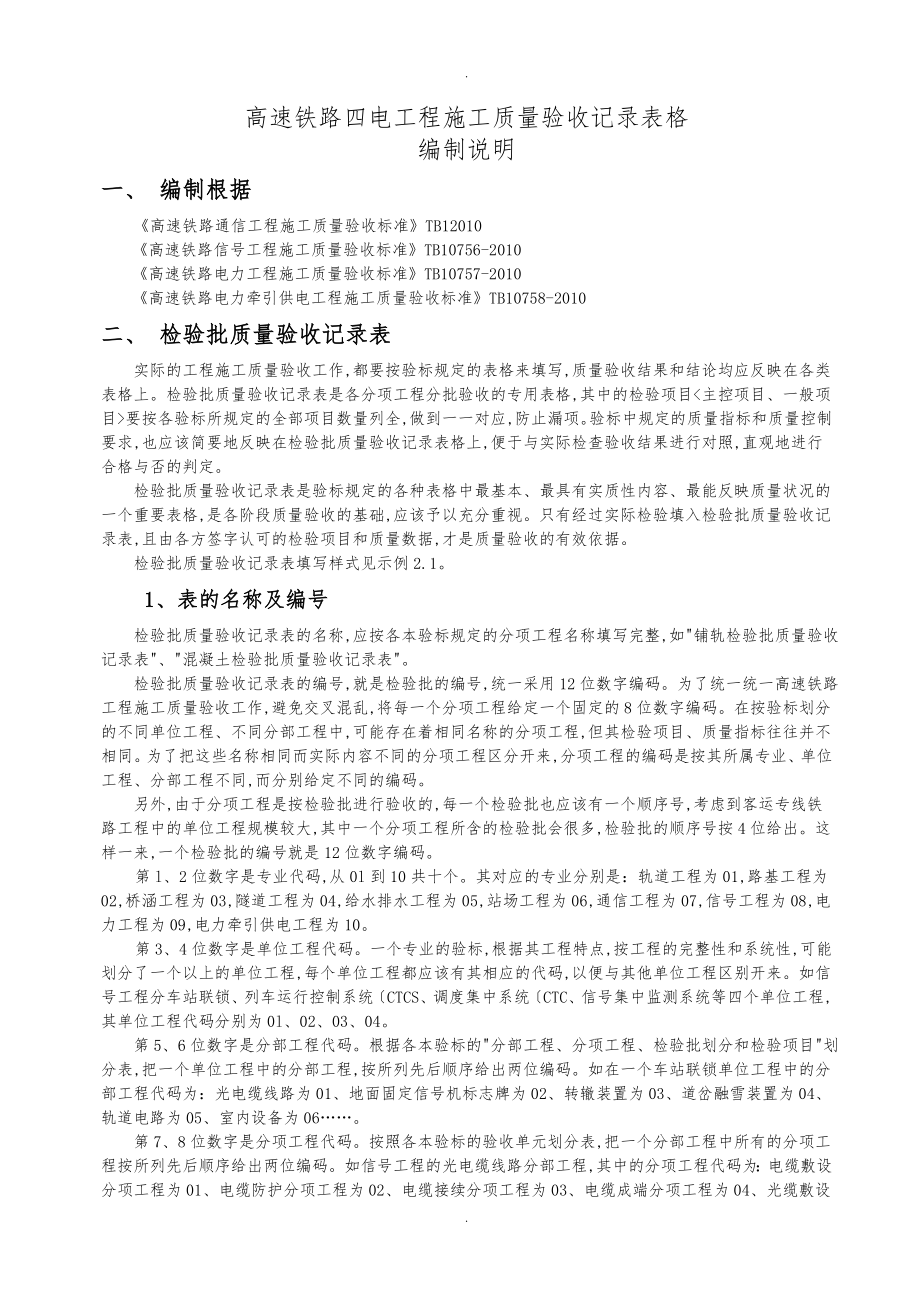

高速铁路四电工程施工质量验收记录表格编制说明一、 编制根据《高速铁路通信工程施工质量验收标准》TB12010《高速铁路信号工程施工质量验收标准》TB10756-2010《高速铁路电力工程施工质量验收标准》TB10757-2010《高速铁路电力牵引供电工程施工质量验收标准》TB10758-2010二、 检验批质量验收记录表 实际的工程施工质量验收工作,都要按验标规定的表格来填写,质量验收结果和结论均应反映在各类表格上检验批质量验收记录表是各分项工程分批验收的专用表格,其中的检验项目<主控项目、一般项目>要按各验标所规定的全部项目数量列全,做到一一对应,防止漏项验标中规定的质量指标和质量控制要求,也应该简要地反映在检验批质量验收记录表格上,便于与实际检查验收结果进行对照,直观地进行合格与否的判定 检验批质量验收记录表是验标规定的各种表格中最基本、最具有实质性内容、最能反映质量状况的一个重要表格,是各阶段质量验收的基础,应该予以充分重视只有经过实际检验填入检验批质量验收记录表,且由各方签字认可的检验项目和质量数据,才是质量验收的有效依据 检验批质量验收记录表填写样式见示例2.1。
1、表的名称及编号 检验批质量验收记录表的名称,应按各本验标规定的分项工程名称填写完整,如"铺轨检验批质量验收记录表"、"混凝土检验批质量验收记录表" 检验批质量验收记录表的编号,就是检验批的编号,统一采用12位数字编码为了统一统一高速铁路工程施工质量验收工作,避免交叉混乱,将每一个分项工程给定一个固定的8位数字编码在按验标划分的不同单位工程、不同分部工程中,可能存在着相同名称的分项工程,但其检验项目、质量指标往往并不相同为了把这些名称相同而实际内容不同的分项工程区分开来,分项工程的编码是按其所属专业、单位工程、分部工程不同,而分别给定不同的编码另外,由于分项工程是按检验批进行验收的,每一个检验批也应该有一个顺序号,考虑到客运专线铁路工程中的单位工程规模较大,其中一个分项工程所含的检验批会很多,检验批的顺序号按4位给出这样一来,一个检验批的编号就是12位数字编码第l、2位数字是专业代码,从0l到10共十个其对应的专业分别是：轨道工程为01,路基工程为02,桥涵工程为03,隧道工程为04,给水排水工程为05,站场工程为06,通信工程为07,信号工程为08,电力工程为09,电力牵引供电工程为10。
第3、4位数字是单位工程代码一个专业的验标,根据其工程特点,按工程的完整性和系统性,可能划分了一个以上的单位工程,每个单位工程都应该有其相应的代码,以便与其他单位工程区别开来如信号工程分车站联锁、列车运行控制系统〔CTCS、调度集中系统〔CTC、信号集中监测系统等四个单位工程,其单位工程代码分别为0l、02、03、04 第5、6位数字是分部工程代码根据各本验标的"分部工程、分项工程、检验批划分和检验项目"划分表,把一个单位工程中的分部工程,按所列先后顺序给出两位编码如在一个车站联锁单位工程中的分部工程代码为：光电缆线路为01、地面固定信号机标志牌为02、转辙装置为03、道岔融雪装置为04、轨道电路为05、室内设备为06…… 第7、8位数字是分项工程代码按照各本验标的验收单元划分表,把一个分部工程中所有的分项工程按所列先后顺序给出两位编码如信号工程的光电缆线路分部工程,其中的分项工程代码为：电缆敷设分项工程为01、电缆防护分项工程为02、电缆接续分项工程为03、电缆成端分项工程为04、光缆敷设分项工程为05、光缆接续及引入分项工程为06、…… 第9～12位数字是分项工程验收时各检验批的顺序号,按一个实际分项工程所有检验批的实际流水号编列,这样的编列方式,便于统计和查找。
当检验批数量不是很多时,也可以采用较少位数 在本指南中,4位代码用口口口口表示检验批的顺序号如一个检验批质量验收记录表的编号是：070202030026 ,则其代表的是通信专业——传输系统单位工程—传输系统监测分部工程——传输系统网管检验分项工程——第26个检验批的质量验收记录表具体图示如下：62000 7 0 2 0 2 0 3 检验批顺序号〔传输系统网管检验分项工程码〔传输系统监测分项工程代码〔传输系统单位工程代码〔通信专业代码2、表头部分〔1单位工程名称：按照承包合同或投标文件中所列工程名称对应的单位工程名称填写〔2分部工程名称：按验标划分的分部工程名称填写〔3分项工程名称：按验标划分的分项工程名称填写；验收部位：一个分项工程中每个检验批的验收范围或抽样检验范围或所处部位〔4施工单位、项目负责人：可填写该单位工程的具体施工单位、项目负责人〔5施工质量验收标准名称及编号：填写所执行的验标全称及标准号或批准文号3、检验项目部分 检验项目<主控项目、一般项目>的名称是对验标中相应条文内容的归纳或简化描述；检验项目的质量要求,有的将指标直接列上,有的因内容较多而只列验标条文号。
"施工单位检查评定记录"应由专职质量检查员填写 检验项目的检查验收结果填写方法分以下几种情况：〔1定量项目,直接填写验标要求的全部检验数据〔2定性项目,应按验标条文所规定的质量要素描述全面且当符合验标规定时,填写"合格"、"符合要求"、"符合规定"等；当不符合验标规定时,填写"不合格"、"不符合要求"、"不符合规定"等〔3既有定量又有定性的项目,填写验标要求的全部检验数据,并按验标条文所规定的质量要素描述全面当所有检查内容均符合验标规定时,填写"合格"、"符合要求"、"符合规定"等；当不符合验标规定时,填写"不合格"、"不符合要求"、"不符合规定"等,并简要注明不合格的情况〔4对有混凝土、砂浆、水泥浆强度等级〔或弹性模量的检验批,可先填写留置试块的编号,说明试块留置是否符合规定,待试块试验报告出来之后,再对检验批进行判定〔5对于有允许偏差的抽查点,应将实测数据直接填入〔6检验批质量验收记录通用表格中的检验项目是根据验标制订的,对于某一检验批没有的项目,要用"／"划掉,不留空白 监理单位对主控项目、一般项目应逐项验收对主控项目,除核对施工单位的检查评定记录外,还要填写监理单位按验标规定用平行检验、见证取样检测、见证检验等方法取得的质量数据,与施工单位的检验结果互为对照。
需要注意的是监理单位的检验数量也应符合验标的规定对一般项目,由于监理人员在施工过程中进行了旁站或巡视,掌握施工单位的质量控制水平,按验标的规定,监理单位的检查数量和方法自定一般项目的监理单位验收记录可填具体数据,也可填写"合格"或"符合要求、规定"等对不符合验标规定的项目,可暂不填写,待处理后再验收,但应做出标记4、施工单位检查评定结果 施工单位自行检查评定合格后,应注明"检查评定合格"专职质量检查员、分项工程技术负责人、分项工程负责人签字,以示对该检验批的质量负责分项工程技术负责人、分项工程负责人应是该分项工程的直接责任人,相当于以前的队技术员、队长等人5、监理单位验收结论检验项目验收合格后,注明"同意验收"对有混凝土、砂浆、水泥浆强度等级<或弹性模量>的检验批,可先行对其他项目进行验收,并做出"同意验收"的结论,待试块试验报告出来后再进行判定专业监理工程师签字示例2.1新 建 南 广 铁 路数字调度通信设备安装检验批质量验收记录表070601010026单位工程名称数字调度通信系统分部工程名称数字调度通信设备安装和配线分项工程名称数字调度通信设备安装验 收 部 位××车站 施 工 单 位×××工程公司项目负责人李实功施工质量验收标准名称及编号《高速铁路运输通信工程施工质量验收标准》 TB12010施 工 质 量 验 收 标 准 的 规 定施工单位检查评定记录监理单位 验收记录主控项目1数量、型号、规格、质量及相关要求技术标准规定第条符合要求 合 格。
2图纸、说明、合格证、质量检验报告等技术资料第条符合要求 合 格 3机柜〔架设备及附件无变形、表面无损坏；镀层无脱落；标识完整第条符合要求 合 格 4机柜〔架设备内部件完好；无受潮、锈蚀第条符合要求 合 格 5机柜〔架安装；底座加固方式第条符合要求 合 格 6壁挂式设备安装；加固方式第条符合要求 合 格 7子架及机盘安装第条符合要求 合 格 8金属机柜〔架、走线架、槽道之间良好接地第条符合要求 合 格9数字调度台、值班台等终端设备、数字语音记录仪安装第条符合要求 合 格 一般项目1设备排列整齐、完好、铭牌,标识清楚准确第条符合要求 合 格 2机柜〔架相邻间隙垂直平整、正立第条符合要求 合 格 3光电缆走线架安装强度；位置正确第条符合要求 合 格 3光电缆槽道沟通,盖板盖上后应完整,位置正确第条符合要求 合 格 4网管中心设备布局第条符合要求 合 格 施工作业人员质量责任登记 施工作业人员签字检查评定合格专职质量检查员 吴志亮 2012年06月20 日 分项工程技术负责人 郑富宗2012年06月20 日 分项工程负责人 王兑章 2012年06月20 日监理单位 验收结论同意验收。
监理工程师 冯勋仕2012年06月20 日三、分项工程质量验收记录表分项工程质量验收是在检验批质量验收合格的基础上进行的,通常起一个归纳整理的作用,验收记录表实质上是个统计表应注意三个方面的问题：所有检验批是否已经覆盖了整个分项工程范围,有无缺漏；含有混凝土、砂浆、水泥浆强度等级〔或弹性模量的检验批,其试块到龄期后是否已出试验报告,试验结果是否符合要求；各个检验批的验收资料是否规范统一,并依次登记编号监理单位应对每个检验批逐项审查分项工程质量验收记录表填写样式见示例3.11、表名及表头部分〔1表名要填上具体的分项工程名称〔2单位工程名称的填法与检验批质量验收记录表一致〔3分部工程名称的填法与检验批质量验收记录表一致〔4施工单位、项目负责人的填法与检验批质量验收记录表一致〔5检验批数：填写整个分项工程所含检验批的总数量2、验收内容部分〔1检验批按序号逐一列清,并逐一注明检验批所处〔属部位和区段,也可适当合并填写〔2对于每个检验批,因已有施工单位的检查评定结果和监理单位的验收结论,直接抄列过来就可以,合格的用打"√"的方法标注,或填写"合格"、"符合要求"等有问题的检验批可暂不填写,待处理后再验收,但应做标记。
3、验收结论部分〔1施工单位检查评定结果应填"合格",并由分项工程技术负责人签字〔2监理单位验收结论,如监理单位同意对该分项工程验收,则填写"同意验收"并签字确认,不同意验收则应指出存在的问题四、分部工程验收记录表分部工程质量的验收,除了核查所含分项工程质量外,还要对有关质量控制资料进行核查,还要对涉及安全、功能的必要项目进行抽样检测在验标中,有关质量控制资料、安全和功能检测项目,尽管是集中列在了单位工程相关的条文中,但有的项目是需要在分部工程质量验收阶段检查的,检查结果就要在分部工程质量验收记录表中体现出来勘察设计单位只参加和勘察设计文件质量有密切关系及重要的分部工程的质量验收,验标中已经明确了勘察设计单位必须参加验收的分部工程,其他分部工程可协商确定分部工程质量验收记录表填写样式见示例4.11、表名及表头部分〔1表名要填上具体的分部工程名称〔2单位工程名称的填法与检验批质量验收记录表一致〔3施工单位的填法与检验批质量验收记录表一致〔4施工单位的项目负责人、项目技术负责人、项目质量负责人的填法与检验批质量验收记录表一致当工程规模很大时,此处可填该单位工程的负责人、技术负责人、质量负责人,建设单位也可以根据具体情况作出相应规定。
2、验收内容部分〔1分项工程将分部工程所含分项工程按顺序逐一分列,并分别填写各分项工程所含的检验批数量,即分项工程质量验收记录表上的"检验批数",并将各分项工程质量验收记录表按顺序附在表后施工单位自检合格后,在施工单位检查评定结果栏中用打"√"的方法标注,或填写"合格"、"符合要求"等监理单位组织审查符合要求后,在监理单位验收结论栏中填写"同意验收"意见〔2质量控制资料按"单位工程质量控制资料核查表"的内容,确定所验收的分部工程应具有的质量控制资料项目逐项进行核查,当质量控制资料项目齐全,能反映分部工程质量情况,达到保证结构安全和使用能力的要求时,施工单位可在施工单位检查评定结果栏中用打"√"的方法标注,或填写"合格"、"完整"等,监理单位组织审查符合要求后,在验收结论栏中填写"符合要求"、"完整"等的结论〔3安全和功能检验〔检测报告安全和功能的抽样检测项目,是按"单位工程安全和功能检验资料核查及主要功能抽查记录表"列出的项目事前确定的能放在分部工程验收中检测的,应尽量放在分部工程中检测对在分部工程中已做的抽测项目,应逐一检查每个检测报告,核查检测方法、程序、结果等是否符合要求,全部检查合格后,施工单位在检查评定栏中用打"√"的方法标注或填写"合格"、"符合要求"等,监理单位在组织审查符合要求后,在验收结论栏中填写"符合要求"意见。
3、参加验收各方签字认可部分当分部工程的各项验收内容都合格时,参加分部工程质量验收的各方人员应签字认可,以示负责,便于追查质量责任施工单位由项目负责人签字当工程规模很大时,可由该单位工程的负责人签字,建设单位也可以根据具体情况作出相应规定勘察设计单位参加分部工程质量验收的,由项目负责人签字,不参加时此栏用"/ "划掉监理单位由专业监理工程师签字示例3.1新建南广铁路光缆接续及引入分项工程质量验收记录表单位工程名称×××通信线路分部工程名称建筑安装检验批数6施工单位×××工程公司项目负责人李实功序 号检验批部位施工单位检查评定结果监理单位验收结论1×××车站符合要求2×××车站符合要求3×××车站符合要求4×××车站符合要求5×××区间符合要求6×××区间符合要求78910说明：施工单位检查评定结果质量合格分项工程技术负责人 郑富宗 2004年 08 月 20 日监理单位验收结论同意验收监理工程师 冯勋仕 2004年 08 月 20 日示例4.1新建南广铁路建筑安装分部工程质量验收记录表单位工程名称×××通信线路施 工单位×××工程公司项目负责人李实功项目技术负责人周纪树项目质量负责人陈致良序号分项工程名称检验批数施工单位检查评定结果监理单位验收结论1光电缆敷设10符合要求。
同意验收2电缆接续及引入5符合要求同意验收3光缆接续及引入5符合要求同意验收456789质量控制资料共12项,符合要求符合要求安全和功能检验〔检测报告验 收 单 位施工单位同意项目负责人 李实功 20XX 08 月 20 日勘察设计单位〔需要时同意该分部工程验收项目负责人 钱设季 20XX 08 月 20 日监理单位同意验收监理工程师 冯勋仕 20XX 08 月 20日五、 单位工程质量验收记录表单位工程质量验收是一项综合性验收工作,是对单位工程施工质量的一次全面把关施工单位事前应认真做好准备特别是要把单位工程所含的检验批质量验收记录表、分项工程质量验收记录表、分部工程质量验收记录表及时收集整理起来,以备查验单位工程质量验收记录表是一个综合记录表,是在有关部分验收合格后填写的与单位工程质量验收表配套的表格还有：单位工程质量控制资料核查表、单位工程实体质量和主要功能核查记录表、单位工程观感质量检查记录表单位工程质量验收记录表填写样式见示例5.1。
1、表名及表头部分〔1表名按单位工程的具体名称填写〔2施工单位等的填法与检验批质量验收记录表一致2、验收内容之一是"分部工程"首先对所有分部工程质量验收情况进行汇总,在验收记录栏中注明验收共几个分部,经查符合标准及设计要求的几个分部验收组审查所有的分部工程符合要求后,由监理单位在验收结论栏填写"同意验收"的结论3、验收内容之二是"质量控制资料核查"质量控制资料核查工作按专门表格单位工程质量控制资料核查表进行,填表样式见示例5.2,符合要求后,再将其结论填写到单位工程质量验收记录表中单位工程质量控制资料核查表填写时,符合要求的资料,核查人在核查意见栏填写"符合要求",并签名确认全部检查合格后,监理单位填写"齐全完整"的结论,监理单位、施工单位负责人均应签字由于大多数内容在各分部工程验收时已经核查,所以到单位工程验收时,应该是一项汇总整理工作在单位工程质量验收记录表中,需要把单位工程质量控制资料核查表的项目进行汇总,统计共有多少项资料〔一般情况下不按份数计,而是按单位工程质量控制资料核查表中的项数计,经查符合要求后,在验收记录栏中填写有关项数,监理单位在验收结论栏中填写"齐全完整"的结论4、验收内容之三是"实体质量和主要功能核查结果" 实体质量和主要功能核查按专门表格"单位工程实体质量和主要功能核查记录表"进行,填表样式见示例5.2。
当所有核查项目都符合要求时,监理单位填写"符合要求"的结论,并且由施工单位项目负责人、监理单位总监理工程师签字在按"单位工程实体质量和主要功能核查记录表"检查合格后,应统计核查的项数、抽查的总项数,并分别统计符合要求的项数,填入单位工程质量验收记录表,监理单位填写"符合要求"结论5、验收内容之四是"观感质量验收"观感质量验收的方法是先按单位工程观感质量检查记录表进行评定,填表样式见示例5.4、5.5符合要求后,再将结论填写到单位工程质量验收记录表中观感质量验收由建设单位项目负责人组织监理单位总监理工程师、施工单位项目负责人等进行现场检查,检查范围要覆盖整个单位工程,能看到要看到,能启动运转的要启动运转检查完毕后,以建设单位项目负责人为主导共同确定质量评价,被评为"差"的项目应进行返修每个检查项目质量状况的描述、质量评定的"合格"或"差"〔用打"√"的方法标注,另栏用"/ "划掉、检查结论均由监理单位填写当各项目均评定为"合格"时,在单位工程观感质量检查记录表上填写"合格"的检查结论建设单位项目负责人、监理单位总监理工程师、施工单位项目负责人签字观感质量检查合格后,统计检查项目和符合要求项数填入单位工程质量验收记录表,监理单位填写"合格"结论。
6、验收内容之五是"综合验收结论"由于单位工程质量的验收工作是由建设单位组织,所以在有关各方对以上4项内容进行检查并符合要求后,且经参加验收各方共同商定,由建设单位填写综合验收结论,可以填写"通过验收"等7、参加验收各方签字、盖章建设单位、监理单位、施工单位、勘察设计单位都同意单位工程通过验收时,由各单位的项目负责人签字,并加盖单位公章,以示对工程质量负责,并注明年月日施工单位负责人应是承包合同中乙方单位的代表人单位工程质量验收工作,也可根据工程规模、性质和管理形式,由建设单位具体确定示例5.1新建南广铁路单位工程质量验收记录单位工程名称通信线路施工单位×××工程公司项目负责人陈致良开工日期项目技术负责人 李实功项目质量负责人周纪树竣工日期序号项目验 收 记 录验收结论1分部工程共 4 分部同意验收经查,符合设计要求和标准规定 4 分部2综合质量评定质量控制资料核查共 10 项同意验收经查,符合要求 10 项不符合要求 0 项3实体质量和主要功能核查共核查 4 项同意验收符合要求 4项不符合要求 0 项4观感质量评定共检查 5 项同意验收。
合格 5 项差 0 项5综合验收结论通过验收参加验收单位施工单位监理单位勘察设计单位建设单位×××电气化公司〔公章项目负责人2012年12月30日铁四院〔XX工程监理咨询南广铁路站后工程项目监理部〔公章总监理工程师2012年12月30日×××设计院〔公章项目负责人2012年12月30日南广铁路XX公司〔公章项目负责人2012年12月30日示例5.2新建南广铁路单位工程质量控制资料核查记录单位工程名称通信线路施 工 单 位×××工程公司序号资 料 名 称份数核 查 意 见核 查 人1图纸会审、设计变更、洽商记录4符合要求付宗坚2工程定测记录、复测记录5符合要求付宗坚3材料设备出厂质量证明文件及进场检〔试验报告25符合要求付宗坚4隐蔽工程验收记录35符合要求付宗坚5竣工检验报告9符合要求付宗坚6施工记录37符合要求付宗坚7工程质量事故及事故调查处理资料／／／8施工现场质量管理检查记录1符合要求付宗坚9分项、分部工程质量验收记录44符合要求付宗坚10新材料、新工艺施工记录31符合要求付宗坚结论：齐全完整 施工单位项目负责人 李实功 总监理工程师 孙坚礼2012年12月30日2012年12月30日注：检查人为验收组的监理单位人员。
示例5.3新建南广铁路单位工程实体质量和主要功能核查记录单位工程名称通信线路施 工 单 位×××工程公司序号项 目资料份数核查意见核查人1双向接续损耗3符合要求付宗坚2光缆中继段线路衰耗2符合要求付宗坚3偏振模色散系数4符合要求付宗坚结论：符合要求施 施工单位项目负责人 总监理工程师 设计单位项目负责人 建设单位项目负责人李实功 孙坚礼 钱设季 赵甲方2012年12月30日2012年12月30日2012年12月30日2012年12月30日注：核查项目由验收协商确定示例5.4新 建 南 广 铁 路单位工程观感质量检查记录表单位工程名称通信线路施 工 单 位×××工程公司序号项目名称质量状况质量检查合格不合格1通信线路观感质量符合要求√／1光电缆敷设槽道内光电缆敷设顺直、自然、无扭曲、无交叉标识正确、清晰槽道盖板完整,覆盖贴实、整齐、牢固√／2光电缆接头接头盒完整无损,摆放平整,无漏胶、漏液现象光电缆余留整齐,绑扎均匀一致;缆线径路顺畅。
√／3光电缆防护防护管无变形和裂纹,钢管无严重锈蚀防护管安装牢固,外观整齐,走向合理√／2箱式机房／1箱式机房基础／2箱体安装／3箱内配套设备安装／4箱内配套设备配线／结论： 施工单位项目经理总监理工程师 〔 建设单位项目负责人年月日 年月日 注：观感质量检查为"不合格"的项目应返修示例5.5新 建 南 广 铁 路单位工程观感质量检查记录表单位工程名称接触网施 工 单 位×××电气化公司序号项目名称质量状况质量检查合格不合格1基础√／2支柱√／3支持结构√／4承力索及接触网√／5接触悬挂√／6补偿装置√／7各类设备√／8附加导线√／9标志牌、支柱号码牌√／结论：合格 施工单位项目负责人 总监理工程师 设计单位项目负责人 建设单位项目负责人李实功 孙坚礼 钱设季 赵甲方2012年12月30日2012年12月30日2012年12月30日2012年12月30日注：观感质量检查为"不合格"的项目应返修。
