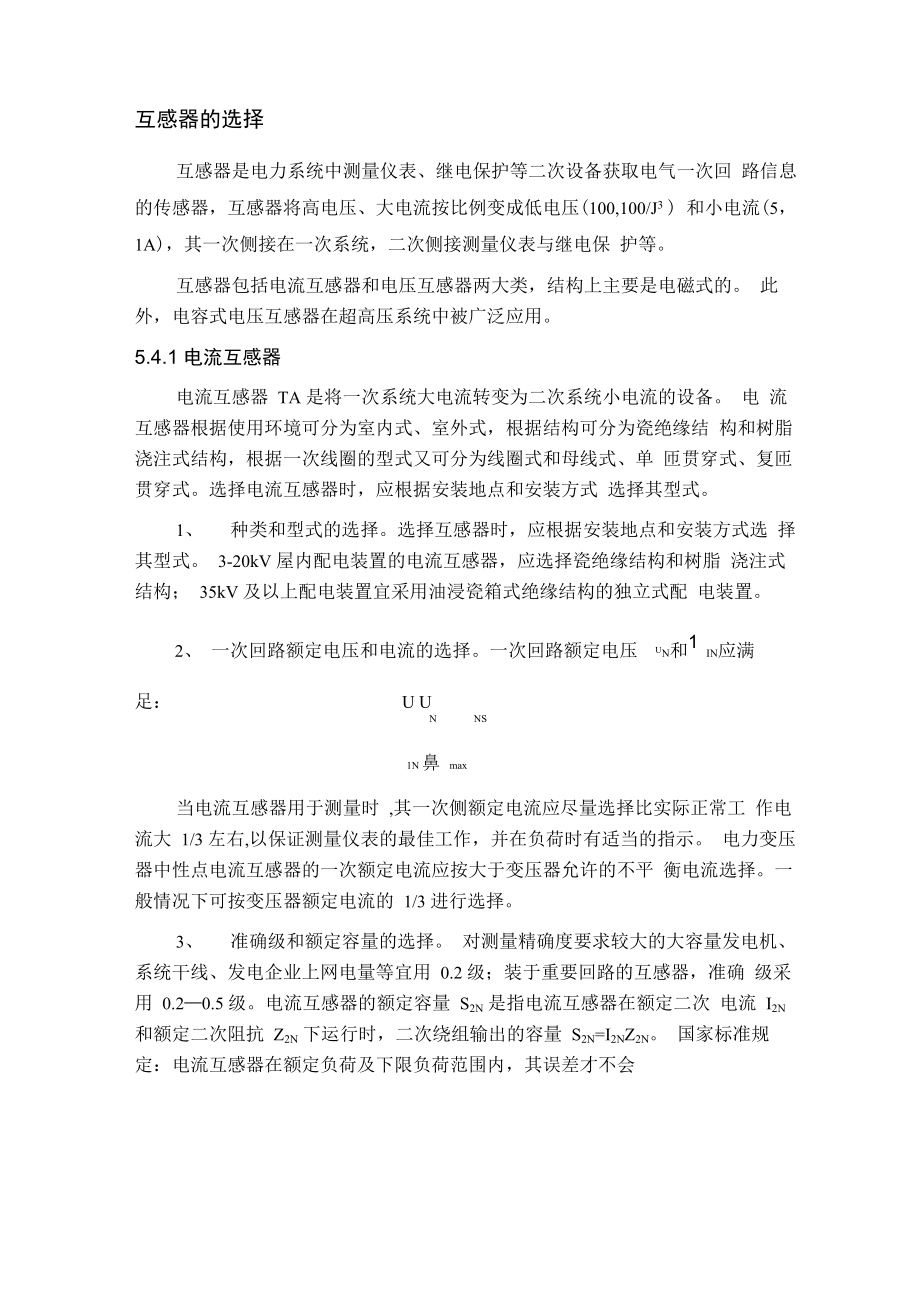

互感器的选择互感器是电力系统中测量仪表、继电保护等二次设备获取电气一次回 路信息的传感器，互感器将高电压、大电流按比例变成低电压(100,100/J3 ) 和小电流(5，1A)，其一次侧接在一次系统，二次侧接测量仪表与继电保 护等互感器包括电流互感器和电压互感器两大类，结构上主要是电磁式的 此外，电容式电压互感器在超高压系统中被广泛应用5.4.1 电流互感器电流互感器 TA 是将一次系统大电流转变为二次系统小电流的设备 电 流互感器根据使用环境可分为室内式、室外式，根据结构可分为瓷绝缘结 构和树脂浇注式结构，根据一次线圈的型式又可分为线圈式和母线式、单 匝贯穿式、复匝贯穿式选择电流互感器时，应根据安装地点和安装方式 选择其型式1、 种类和型式的选择选择互感器时，应根据安装地点和安装方式选 择其型式 3-20kV 屋内配电装置的电流互感器，应选择瓷绝缘结构和树脂 浇注式结构； 35kV 及以上配电装置宜采用油浸瓷箱式绝缘结构的独立式配 电装置2、 一次回路额定电压和电流的选择一次回路额定电压 Un和1 in应满足： U UN NS1N 鼻 max当电流互感器用于测量时 ,其一次侧额定电流应尽量选择比实际正常工 作电流大 1/3 左右,以保证测量仪表的最佳工作，并在负荷时有适当的指示。
电力变压器中性点电流互感器的一次额定电流应按大于变压器允许的不平 衡电流选择一般情况下可按变压器额定电流的 1/3 进行选择3、 准确级和额定容量的选择 对测量精确度要求较大的大容量发电机、 系统干线、发电企业上网电量等宜用 0.2 级；装于重要回路的互感器，准确 级采用 0.2—0.5 级电流互感器的额定容量 S2N 是指电流互感器在额定二次 电流 I2N 和额定二次阻抗 Z2N 下运行时，二次绕组输出的容量 S2N=I2NZ2N 国家标准规定：电流互感器在额定负荷及下限负荷范围内，其误差才不会超过给定的准确等级4、热稳定和动稳定校验 电流互感器热稳定能力常以 1s 允许通过的热 稳定电流 It 来表示热稳定校验式为，121 > Qt 匚 k对动稳定校验是对产品本身带有一次回路导体的电流互感器进行校验对于母线从窗口穿过且无固定板的电流互感器可不校验动稳定由同一相的电流相互作用产生的内部电动力校验ish 或<21 K1N esish5.4.1.1 220k V侧电流互感器的选择一次回路电压：Uin - Uns =220kV ；—次回路电流：I > I =661.33A1 N ma x根据以上两项，初选LCW-22°（4x300/5）户外独立式电流互感器，如下：表 5-7 LCW-220 ( 4 X 300/5 )参数型号额定 电流A级次组合准 确 级 次二次负荷10%倍数1s热稳定动稳定准确等级0.2V.A0.5135P10P次负荷倍数电流倍数电流倍数QV.ALCW-2204X300/5D/DD/0.5D0.51.2241.2306060动稳定校验：V，2Iin Kt > I<21 K =\2 x1.2 x 60 = 101.81(kA) > i = 44.82kA1N t sh热稳定校验： (I K )2 > Q1N es t(I K )2 二(1.2 x 60)2 二 5184(kA)2 - s > Q 二 642.84(kA)2 - s1N es K满足热稳定要求。
表 5-8 LCW-220 (4 X 300/5 )数据比较:设备项目LCW-220产品数据计算数据U1N> UNS220kV220kVI > I1N max1200A661.33A(I K)2 > QIN es t518kA 2S642.84kA 2S忑、K > i1N t sh101.81kA44.82kA经过检验，所选LCW 一 220(4 x 300/5)满足要求5.4.1.2 110kV侧电流互感器的选择一次回路电压：U = U = 110kV ；一次回路电流：11N - 1 max=1322.7A 1N NS根据以上两项，初选 LGBJ-110kV 干式电流互感器表 5-9 LGBJ-110kV 干式电流互感器参数 ：型 号额定电流A级 次 组 合准 确 级 次二次负荷准确等级10%倍数3S热稳定动稳 定0.2V.A0.1135P10P次负荷倍数电流kA倍数电流kA倍数QV.ALGBJ-1101600/50.121.250125动稳定校验：心少-ishJ2l K =、辽x125 = 176.78(kA) > i = 31.076(kA)1N t sh热稳定校验：(I K)2 >Q1N es t(I K )2 二(50)2 X 3 二 7500(kA)2 - s > Q 二 308.93(kA)2 - s1N es K满足热稳定要求。
表 5-10 LGBJ-110kV 数据比较：设备项目LGBJ-110产品数据计算数据U1N 三 UNS110kV110kVI > I1N max1600A1322.7A(I K )2 > QIN es t7500kA 2S308.93kA 2SV?I K > i1N t sh176.78kA31.076kA5.4.1.3 10kV侧电流互感器的选择一次回路电压：U > U = 10kV ；二次回路电流：12N - 1 max =2886.8 A 1N NS由此得，初选 LMZB6-10 型户内独立式电流互感器动稳定校验：<2I K > i1N t sh<21 K =、辽x 270 = 381.838(kA) > i = 65.02(kA)1N t sh热稳定校验： (I K )2 > Q1N es t(I K )2 二(60)2 X 4 二 14400(kA)2 - s > Q 二 320(kA)2 • s1N es K满足热稳定要求经过检验，所选的电流互感器 LMZB6-10 满足动热稳定性要求表5-11电流互感器LMZB6-10技术参数比较：设备项目LMZB6-10产品数据计算数据U三u1N NS10kV10kVI > I1N max3000A2886.8A(I K)2 > Q1N es t14400kA 2s320kA 2sV2I K >i1N t sh381.838kA65.02kA5.4.2 电压互感器的选择电压互感器是把一次回路高电压呀转换为 100V 的电压 ,以满足继电保 护、自动装置和测量仪表的要求。
在并联电容器装置中，电压互感器除作 测量外，还作为放电元件1、 电压互感器种类和型式选择应根据装设地点和使用条件进行选择 6-35kV 屋内配电装置中， 一般采用油浸式或浇注式电压互感器 110-220kV 配电装置当容量和准确级满足要求时，宜采用电容式电压互感器，也可采 用油浸式； 500kV 均为电容式2、 额定电压和电流的选择：U U I IN 二 NS， 1N 二 max3、准确级规程规定，用于变压器，所用馈线，出线等回路中的电度 表，供所有计算电费的电度表，其准确等级要求为 0.5 级，供运行监视估算 电能的电度表，功率表和电压继电器等，期准确等级要求一般为 1 级，在 电压二次回路上，同一回路接有几种不同型式和用途的表计时，应按要求 等级高的仪表，确定为电压互感器工作的最高准确等级5.4.2.1 220kV侧母线电压互感器的选择型式：采用串联绝缘瓷箱式电压互感器，作电压，电能测量及继电保 护用电压：额定一次电压： U二220kV U 二100/<3V1n 2 n准确等级：用于保护、测量、计量用，其准确等级为 0.5 级，查相关设 计手册，选择 PT 的型号： JCC2-220 。
额定变比：i!2/211/0.1kV<3 35.4.2.2 llOkV母线设备电压互感器的选择型式：采用串联绝缘瓷箱式电压互感器，作电压、电能测量及继电保护用电压：额定一次电压： U二llOkV U 二0.1/』3kVIn 2 n准确等级：用户保护，测量、计量用，其准确等级为 0.5 级查《发电厂电气部分》，选定 PT 的型号为： JCC-110额定变比为：110/0.1/ 0.1kV5.4.2.3 10k V母线设备电压互感器的选择型式：采用树脂浇注绝缘结构PT，用于同步、测量仪表和保护装置电压：额定一次电压： U二10kV U 二O.lkV1n 2 n准确等级：用于保护、测量、计量用，其准确等级为 0.5 级查《发电厂电气部分》选定 PT型号：JDJ-10，额定变比为：10/0.1kV。
