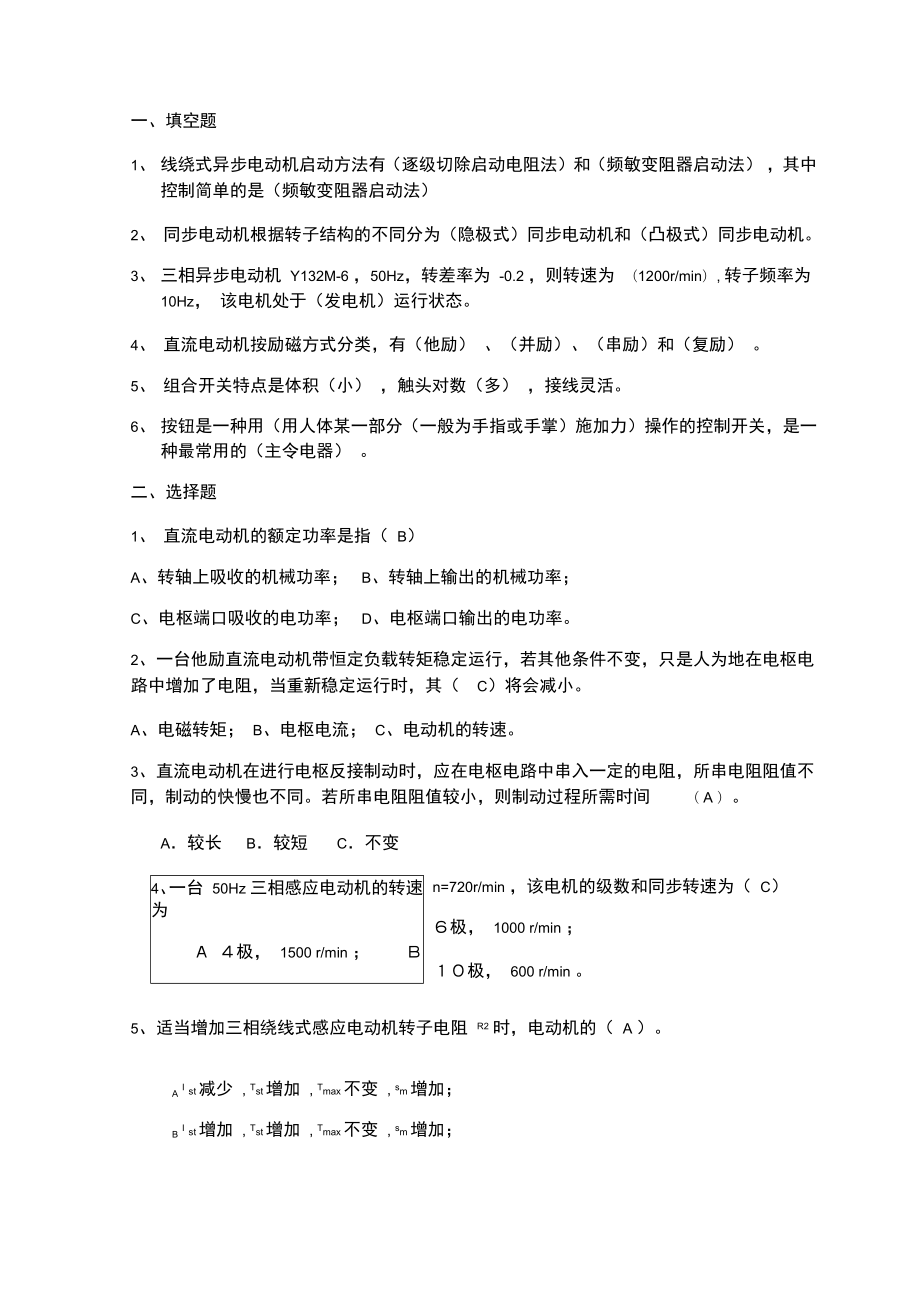

一、填空题1、 线绕式异步电动机启动方法有（逐级切除启动电阻法）和（频敏变阻器启动法） ，其中 控制简单的是（频敏变阻器启动法）2、 同步电动机根据转子结构的不同分为（隐极式）同步电动机和（凸极式）同步电动机3、 三相异步电动机 Y132M-6 ，50Hz，转差率为 -0.2 ，则转速为 （1200r/min）, 转子频率为 10Hz， 该电机处于（发电机）运行状态4、 直流电动机按励磁方式分类，有（他励） 、（并励）、（串励）和（复励） 5、 组合开关特点是体积（小） ，触头对数（多） ，接线灵活6、 按钮是一种用（用人体某一部分（一般为手指或手掌）施加力）操作的控制开关，是一 种最常用的（主令电器） 二、选择题1、 直流电动机的额定功率是指（ B）A、转轴上吸收的机械功率； B、转轴上输出的机械功率；C、电枢端口吸收的电功率； D、电枢端口输出的电功率2、一台他励直流电动机带恒定负载转矩稳定运行，若其他条件不变，只是人为地在电枢电 路中增加了电阻，当重新稳定运行时，其（ C）将会减小A、电磁转矩； B、电枢电流； C、电动机的转速3、直流电动机在进行电枢反接制动时，应在电枢电路中串入一定的电阻，所串电阻阻值不 同，制动的快慢也不同。
若所串电阻阻值较小，则制动过程所需时间 （ A ）A．较长 B．较短 C．不变4、一台 50Hz 三相感应电动机的转速为Ａ ４极， 1500 r/min ； ＢＣ ８极， 750 r/min ； Ｄn=720r/min ，该电机的级数和同步转速为（ C）６极， 1000 r/min ；１０极， 600 r/min 5、适当增加三相绕线式感应电动机转子电阻 R2 时，电动机的（ A ）A I st 减少 , Tst 增加 , Tmax 不变 , sm 增加；B I st 增加 , Tst 增加 , Tmax 不变 , sm 增加；C I st 减少 , Tst 增加 , Tmax 增大 , sm 增加；D I st 增加 , Tst 减少 , Tmax 不变 , sm 增加6、 转速不随负载变化的是（ B）电动机A、异步； B、同步； C、异步或同步7、反抗性负载采用能耗制动停车后（ A）A、立即断掉直流电源； B、断直流电源又重新加上交流电；C、停车后可以不做其他电气操作8、能实现无级调速的调速方法是（ C）A．变极调速 B．改变转差率调速 C．变频调速9、三相异步电动机的旋转方向与通入三相绕组的三相电流（ C）有关。
A、大小； B、方向； C、相序； D、频率10、电流继电器在电气图中的文字符号是（ A）A、KA B、FU C、 K D、KV三、判断题1、直流电动机串多级电阻起动，在起动过程中，每切除一级起动电阻时，电枢电流都会突变 （ 对 ）2、直流发电机和直流电动机作用不同，所以其基本结构也不同 （ × ）3、降低他励直流电动机的电枢电压时其理想空载转速不会降低 （ ×）4、三相异步电动机的定子是用来产生旋转磁场的 （ √ ）5、“异步”是指三相异步电动机的转速与旋转磁场的转速有差值 （ √ ）6、不能将三相异步电动机的最大转矩确定为额定转矩 （ √ ）7、当加在定子绕组上的电压降低时，将引起转速下降，电流减小 （ 错 ）错误）9、采用多地控制时，起动按钮应串联在一起，停止按钮应并联在一起 （ 错 ）10、能耗制动可以用于限制反抗性负载的快速停车 （√ ）四、简答题1、写出电力拖动系统转矩和转速正负号的规定答：首先选定顺时针或逆时针中的某一个方向为规定的正方向， 为减少公式中的负号， 一般多以电动机处于电动状态时的旋转方向为规定的正方向转速的方向与规定的正 方向相同时为正，相反时为负电动机转矩的方向与规定的正方向相同时为正，相反 时为负。
负载转矩与规定的正方向相反时为正，相同时为负2、三相异步电动机正在运行时，转子突然被卡主，这时电动机的电流会如何变化？对 电动机有何影响？答：电动机的电流会迅速增加 ,如果时间稍长电机有可能会烧毁 .3、有的三相异步电动机有 380/220V 两种额定电压，定子绕组可以接成星形或者三角形，试 问何时采用星形接法？何时采用三角形接法？答：当电源线电压为 380V 时，定子绕组应接成星形；当电源线电压为 220V 时，定子绕组应接成三角形， 这样就可保证无论作什么样的联接方法， 各相绕组上的端电压不变4、判断如图所示的各控制电路是否正常工作？为什么？答：图（ a）不能正常工作当 KM 线圈得电后，无法进行停止操作图（ b）能正常实现点动不能连续运行，自锁触头没有并对地方图（ c）不能因为在 KM 的线圈中串联有自己的常闭触头，只要一接通电源，线圈就会通 电，而 KM 的常闭触头就会断开， KM 线圈断电，如此反复，按触器产生振动图（ d）能正常进行启动和停止五、设计题1、写出机械手的动作顺序表2、 画出 PLC输入输出的接线原理图3、 设计梯形图LD 0.00AND 0.04OR 11.01ANDNOT 0.02OUT 11.01LD 0.01OR 10.00ANDNOT 0.02OUT 10.00LD 0.03OR 10.01ANDNOT 0.00OUT10.01END。
