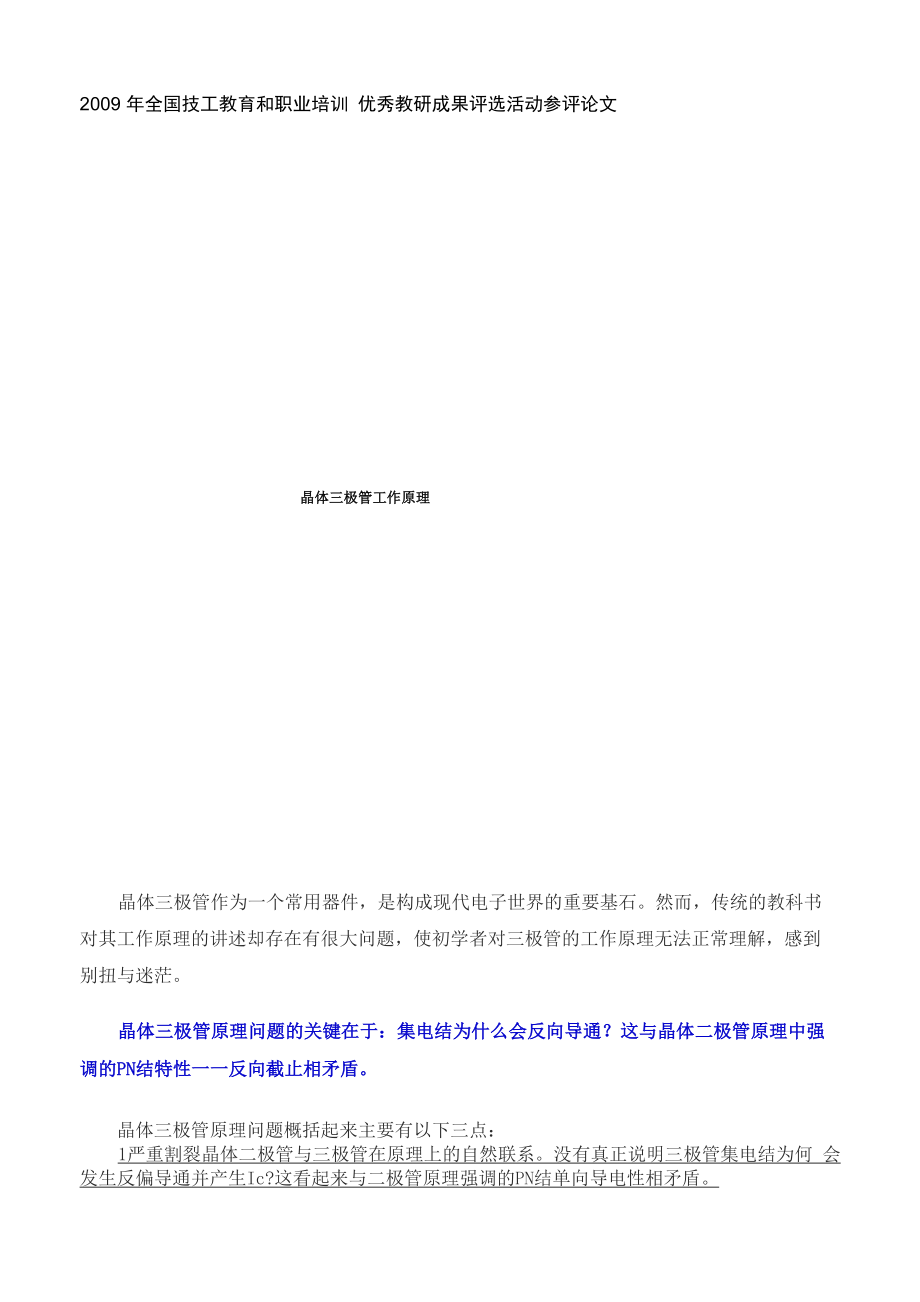

2009 年全国技工教育和职业培训 优秀教研成果评选活动参评论文晶体三极管工作原理晶体三极管作为一个常用器件，是构成现代电子世界的重要基石然而，传统的教科书 对其工作原理的讲述却存在有很大问题，使初学者对三极管的工作原理无法正常理解，感到 别扭与迷茫晶体三极管原理问题的关键在于：集电结为什么会反向导通？这与晶体二极管原理中强 调的PN结特性一一反向截止相矛盾晶体三极管原理问题概括起来主要有以下三点：1严重割裂晶体二极管与三极管在原理上的自然联系没有真正说明三极管集电结为何 会发生反偏导通并产生Ic?这看起来与二极管原理强调的PN结单向导电性相矛盾2放大状态下集电极电流Ic为什么只受控于电流lb而与电压无关；即：Ic与lb之间 为什么存在着一个固定的放大倍数关系3饱和状态下，Vc电位很弱的情况下，为什么集电结仍然会有反向大电流Ic通过很多教科书对于这部分内容，在讲解方法上都存在有很大问题有一些针对初、中级学 者的普及性教科书，干脆采用了回避的方法，只给出结论却不讲原因既使专业性很强的教 科书，采用的讲解方法大多也存在有很值得商榷的问题这些问题集中表现在讲解方法的切 入角度不恰当，致使逻辑混乱，讲解内容前后矛盾，甚至造成讲还不如不讲的效果，使很多 初学者看后会产生一头雾水的感觉。
笔者根据多年的总结思考与教学实践，对于这部分内容摸索出了一个适合于自己教学的 新讲解方法，并通过具体的教学实践收到了一定效果虽然新的讲解方法也肯定会有所欠缺， 但本人还是怀着与同行共同探讨的愿望不揣冒昧把它写出来，以期能通过同行朋友的批评指 正来加以完善一、 传统讲法及问题：传统讲法一般分三步，以NPN型为例（以下所有讨论皆以NPN型硅管为例），如示意图 A1发射区向基区注入电子；2电子在基区的扩散与复合；3集电区收集由基区扩散过来 的电子注1问题 1：这种讲解方法在第 3 步中，讲解集电极电流 Ic 的形成原因时，不是着重地从载 流子的性质方面说明集电结的反偏导通，从而产生了 Ic,而是不恰当地侧重强调了 Vc的高 电位作用，同时又强调基区的薄这种强调很容易使人产生误解以为只要Vc足够大基区足 够薄，集电结就可以反向导通， PN 结的单向导电性就会失效其实这正好与三极管的电流放 大原理相矛盾三极管的电流放大原理恰恰要求在放大状态下Ic与Vc在数量上必须无关，I c 只能受控于 Ib 问题2：不能很好地说明三极管的饱和状态当三极管工作在饱和区时，Vc的值很小甚 至低于Vb,此时仍然出现了很大的反向饱和电流Ic,也就是说在Vc很小时，集电结仍然会 出现反向导通的现象。
这很明显地与强调Vc的高电位作用相矛盾问题3：传统讲法第2步过于强调基区的薄，还容易给人造成这样的误解，以为只要基 区足够薄，集电结就可能会失去PN结的单向导电特性这显然与人们利用三极管内部两个 PN结的单向导电性，来判断管脚名称的经验相矛盾既使基区很薄，人们判断管脚名称时， 也并没有发现因为基区的薄而导致PN结单向导电性失效的情况基区很薄，但两个PN结的 单向导电特性仍然完好无损，这才使得人们有了判断三极管管脚名称的办法和根据问题4：在第2步讲解为什么Ic会受Ib控制，并且Ic与Ib之间为什么会存在着一个 固定的比例关系时，不能形象说明只是从工艺上强调基区的薄与掺杂度低，不能从根本上 说明电流放大倍数究竟是因为什么会保持不变o%P 区 0*0 *o o c（图B）问题 5：割裂二极管与三极管在原理上的自然联系，无法实现内容上的自然过渡甚至 使人产生矛盾观念，二极管原理强调PN结正向导电反向截止，而三极管原理则又要求PN结 能够反向导通同时，也不能体现晶体三极管与电子三极管之间在电流放大原理上的历史联 系二、新讲解方法：1 切入点：要想很自然地说明问题，就要选择恰当的切入点讲三极管的原理我们从二极管的原理 入手讲起。
二极管的结构与原理都很简单，内部一个PN结具有单向导电性，如示意图B很 明显图示二极管处于反偏状态，PN结截止我们要特别注意这里的截止状态，实际上PN结 截止时，总是会有很小的漏电流存在，也就是说PN结总是存在着反向关不断的现象，PN结 的单向导电性并不是百分之百为什么会出现这种现象呢？这主要是因为P区除了因“掺杂”而产生的多数载流子“空 穴”之外，还总是会有极少数的本征载流子“电子”出现N区也是一样，除了多数载流子 电子之外，也会有极少数的载流子空穴存在PN结反偏时，能够正向导电的多数载流子被拉 向电源，使PN结变厚，多数载流子不能再通过PN结承担起载流导电的功能所以，此时漏 电流的形成主要靠的是少数载流子，是少数载流子在起导电作用反偏时，少数载流子在电 源的作用下能够很容易地反向穿过PN结形成漏电流漏电流只所以很小，是因为少数载流子 的数量太少很明显，此时漏电流的大小主要取决于少数载流子的数量如果要想人为地增加漏电流， 只要想办法增加反偏时少数载流子的数量即可所以，如图B如果能够在P区或N区人为 地增加少数载流子的数量，很自然的漏电流就会人为地增加其实，光敏二极管的原理就是 如此光敏二极管工作在反偏状态，因为光照可以增加少数载流子的数量，因而光照就会导 致反向漏电流的改变，人们就是利用这样的道理制作出了光敏二极管。
既然此时漏电流的增加是人为的，那么漏电流的增加部分也就很容易能够实现人为地控 制2 强调一个结论：讲到这里，一定要重点地说明PN结正、反偏时，多数载流子和少数载流子所充当的角色 及其性质正偏时是多数载流子载流导电，反偏时是少数载流子载流导电所以，正偏电流 大，反偏电流小， PN 结显示出单向电性特别要重点说明，反偏时少数载流子反向通过PN结是很容易的，甚至比正偏时多数载流 子正向通过PN结还要容易即：PN结反偏时，截止的只是多数载流子而对于少数截流子的通过，PN结不仅不截止, 反而会使其更加容易为什么呢？大家知道PN结内部存在有一个因多数载流子相互扩散而产生的内电场，而内 电场的作用方向总是阻碍多数载流子的正向通过，所以，多数载流子正向通过PN结时就需要 克服内电场的作用，需要约0.7伏的外加电压，这是PN结正向导通的门电压而反偏时，内 电场在电源作用下会被加强也就是PN结加厚，少数载流子反向通过PN结时，内电场作用方 向和少数载流子通过PN结的方向一致，也就是说此时的内电场对于少数载流子的反向通过不 仅不会有阻碍作用，甚至还会有帮助作用这就导致了以上我们所说的结论：反偏时少数载 流子反向通过PN结是很容易的，甚至比正偏时多数载流子正向通过PN结还要容易。
这个结 论可以很好解释前面提到的“问题2”，也就是教材后续内容要讲到的三极管的饱和状态 三极管在饱和状态下，集电极电位接近或稍低于基极电位，集电结处于零偏置，但仍然会有 较大的集电结的反向电流Ic产生3 自然过渡：继续讨论图 B，PN 结的反偏状态利用光照控制少数载流子的产生数量就可以实现人为 地控制漏电流的大小既然如此，人们自然也会想到能否把控制的方法改变一下，不用光照 而是用电注入的方法来增加N区或者是P区少数载流子的数量，从而实现对PN结的漏电流的 控制也就是不用“光”的方法，而是用“电”的方法来实现对电流的控制注2接下来重点讨论图B中的P区重点看P区，P区的少数载流子是电子，要想用电注入 的方法向P区注入电子，最好的方法就是如图C所示，在P区下面再用特殊工艺加一块N型 半导体注3图 C 所示其实就是 NPN 型晶体三极管的雏形，其相应各部分的名称以及功能与三 极管完全相同为方便讨论，以下我们对图 C 中所示的各个部分的名称直接采用与三极管相 应的名称（如“发身结”，“集电极”等）再看示意图C,图中最下面的发射区N型半导体内电子作为多数载流子大量存在，而且, 如图C中所示，要将发射区的电子注入或者说是发射到P区（基区）是很容易的，只要使发 射结正偏即可。
具体说就是在基极与发射极之间加上一个足够的正向的门电压（约为0.7伏） 就可以了在外加门电压作用下，发射区的电子就会很容易地被发射注入到基区，这样就实 现了对基区少数载流子——“电子”在数量上的改变4 集电极电流 Ic 的形成：如图C,发射结加上正偏电压导通后，在外加电压的作用下，发射区的多数载流子—— 电子就会很容易地被大量发射进入基区这些载流子一旦进入基区，它们在基区（P区）的 身份仍然属于少数载流子的性质如前所述，少数载流子很容易反向穿过处于反偏状态的PN 结所以，这些载流子——电子就会很容易向上穿过处于反偏状态的集电结到达集电区形成 集电极电流Ic由此可见，集电极电流的形成并不是一定要靠集电极的高电位集电极电流的大小更主要的要取决于发射区载流子对基区的注入，取决于这种发射与注 入的程度这种载流子的发射注入程度几乎与集电极电位的高低没有什么关系这正好能自 然地说明，为什么三极管在放大状态下，集电极电流Ic的大小与集电极电位Vc在数量上无 关的原因放大状态下Ic并不受控于Vc，Vc的作用主要是维持集电结的反偏状态，以此来满足三 极管放状态下所需要外部电路条件对于Ic还可以做如下结论：Ic的本质是“少子”电流，是通过电注入方法而实现的人 为可控的集电结“漏”电流。
这就是Ic为什么会很容易反向穿过集电结的原因5 Ic与Ib的关系:很明显，对于三极管的内部电路来说，图C与图D是完全等效的图D就是教科书上常 用的三极管电流放大原理示意图看图D,接着上面的讨论，集电极电流Ic与集电极电位Vc的大小无关，主要取决于发 射区载流子对基区的注入程度通过上面的讨论，现在已经明白，NPN型三极管在电流放大状态下，内部的电流主要就 是由发射区经基区再到集电区贯穿整个三极管的“电子”流也就是贯穿三极管的电流Ic主 要是电子流这种贯穿的电子流，其情形与历史上的电子三极管非常类似如图E,图E就 是电子三极管的原理示意图电子三极管的电流放大原理因为其结构的直观形象，可以很自 然地得到解释如图E所示，很容易理解，电子三极管Ib与Ic之间的固定比例关系，主要取决于电子 管栅极（基极）的构造当外部电路条件满足时，电子三极管工作在放大状态穿过管子的 电流主要是由发射极经栅极再到集电极的电子流电子流在穿越栅极时，栅极会对其进行截 流截流时就存在着一个截流比问题很明显，截流比的大小，则主要与栅极的疏密度有关如果栅极做的密，它的等效截流 面积就大，截流比例自然就大，拦截下来的电子流就多。
反之截流比小，拦截下来的电子流 就少栅极拦截下来的电子流其实就是电流Ib,其余的穿过栅极到达集电极的电子流就是Ic 从图中可以看出，只要栅极的结构尺寸确定，那么截流比例就确定，也就是Ic与Ib的比值 确定所以，只要管子的内部结构确定，这个比值就确定，就固定不变由此可知，电流放 大倍数的0值主要与栅极的疏密度有关栅极越密则截流比例越大，相应的P值越低，栅极 越疏则截流比例越小，相应的0值越高晶体三极管的电流放大关系与电子三极管在这一点上极其类似晶体三极管的基极就相当于电子三极管的栅极，基区就相当于栅网，只不过晶体管的这 个栅网是动态的是不可见的放大状态下，贯穿整个管子的电子流在通过基区时，分布在基 区的空穴其作用与电子管的栅网作用相类似，会对电子流进行截流如果基区做得薄，掺杂 度低，基区的空穴数少，那么空穴对电子的截流量就小，这就相当于电子管的栅网比较疏一 样反之截流量就会大很明显只要晶体管三极管的内部结构确定，这个截流比也就确定 所以，为了获大较大的电流放大倍数，使0值足够高，在制作三极管时才常常要把基区做得 很薄，而且其掺杂度也要控制得很低与电子管不同的是，晶体管的截流主要是靠带正电的“空穴”不断地与带负电的“电子” 的中和来实现。
所以，截流的效果主要取决于基区空穴的数量而且，这个过程是个动态过 程，“空穴”不断地与“电子”中和，同时“空穴”又会不断地在外部电源作用下得到补充在这个动态过程中，空穴的等效总数量是不变的基区空穴的总数量主要取决于掺“杂” 度以及基区的厚薄，只要晶体管结构确定，基区空穴的总定额就确定，其相应的动态总量就 确定这样，截流比就确定，晶体管的电流放大倍数的0 值就是定值这就是为什么放大状 态下，三极管的电流Ic与Ib之间会有一个固定的比例关系的原因另外，由于集电结处于反偏状态，而PN结反偏时本质上截止的是多数载流子的电流，所 以，基区的多数载流子“空穴”就不可能会反向穿过集电结到达集电区这样，就保证了穿 越三极管到达集电极的电流只能是百分之百的“电子”流，不可能混有“空穴”流基区的 “空穴”只能起到动态的截流作用，只能形成固定比例的截流电流Ib,而不可能混入电子流 Ic中综上所述，三极管电流放大倍数0就只能是定值6 对于截止状态的解释：现在，我们已经理解了放大状态下，Ic与Ib之间有一个固定的比例关系这个比例关 系说明，放大状态下电流Ic按一个固定的比例受控于电流Ib,这个固定的控制比例主要取 决于晶体管的内部结构。
对于Ib等于0的截止状态，问题更为简单当Ib等于0时，说明外部电压Ube太小， 没有达到发射结的门电压值，发射区没有载流子“电子”向基区的发射与注入，所以，此时既不会有电流lb,也更不可能有电流Ic另外，从纯数学的电流放大公式更容易推出结论,Ic=01b, Ib为0 很显然Ic也为0三、新讲法需要注意的问题：以上，我们用了一种新的切入角度，对三极管的原理在讲解方法上进行了探讨特别是 对晶体三极管放大状态下，集电结为什么会反向导电形成集电极电流做了重点讨论同时， 对三极管的电流放大倍数为什么是定值也做了深入分析这种讲解方法的关键，在于强调二极管与三极管在原理上的自然联系从二极管PN的反 向截止特性曲线上很容易看出，只要将这个特性曲线转过180度，如图F所示，它的情形与 三极管的输出特性非常相似，三极管输出特性如图 G 所示这说明了二极管与三极管在原理 上存在着很自然的联系所以，在讲解方法上选择这样的切入点，从PN结的反偏状态入手讲 解三极管，就显得非常合适而且，这样的讲解会使问题变得浅显易懂，前后内容之间也显 得自然和谐、顺理成章这种讲法的不足点在于，从PN结的漏电流入手讲起，容易造成本征漏电流与放大电流在 概念上的混肴。
所以，在后面讲解晶体管输入输出特性曲线时，应该注意强调说明“本征载 流子”与“掺杂载流子”的性质区别本征载流子对电流放大没有贡献本征载流子的电流 对晶体管的特性影响往往是负面的，是需要克服的晶体管电流放大作用主要是靠掺杂载流 子来实现的要注意在概念上进行区别另外，还要注意说明，本质上晶体内部有关载流子的问题其实并非如此简单，它涉及到 晶体的能级问题以及晶体的能带结构问题，还有载流子移动时的势垒分析等所以，并不是 随便找一些具有载流子的导体或半导体就可以制成 PN 结，就可以进一步制成晶体管晶体管 实际的制造工艺也并非如此简单本文这样的讲解方法主要是在不违反物理原则的前提下，试图把问题尽量地简化，尽量 做到浅显易懂、自然合理，以便于人们的理解与接受这才是这种讲解方法的主要意义所在注 1 ：见《电子技术基础》第 33 至 35 面，华中工学院出版，康华光主编，第三版，模 拟部分注 2 ：光照增加的是本征载流子，而后面讲的电注入增加的是掺杂载流子，本征载流子 是成对出现，是电子空穴对，正负对应这与掺杂载流子是有区别的注 3 ：此处涉及到三极管的制造工艺，以及半导体材料有关载流子的能级问题能级结 构不同的晶体材料，相互之间载流子的注入及移动会很复杂，也不容易实现。
所以，晶体管 的整体一般都用相同的半电体物质构成要么是硅管，要么是锗管，没有一部分是硅而另一 部分是锗的情况本文其他参考文献：《电工学》中册，大连工学院电工学教研室编《电工学》，高等 教育出版社，曹建林主编《普通物理学》，高等教育出版社，程守洙、江之永主编参考网上资料：。
