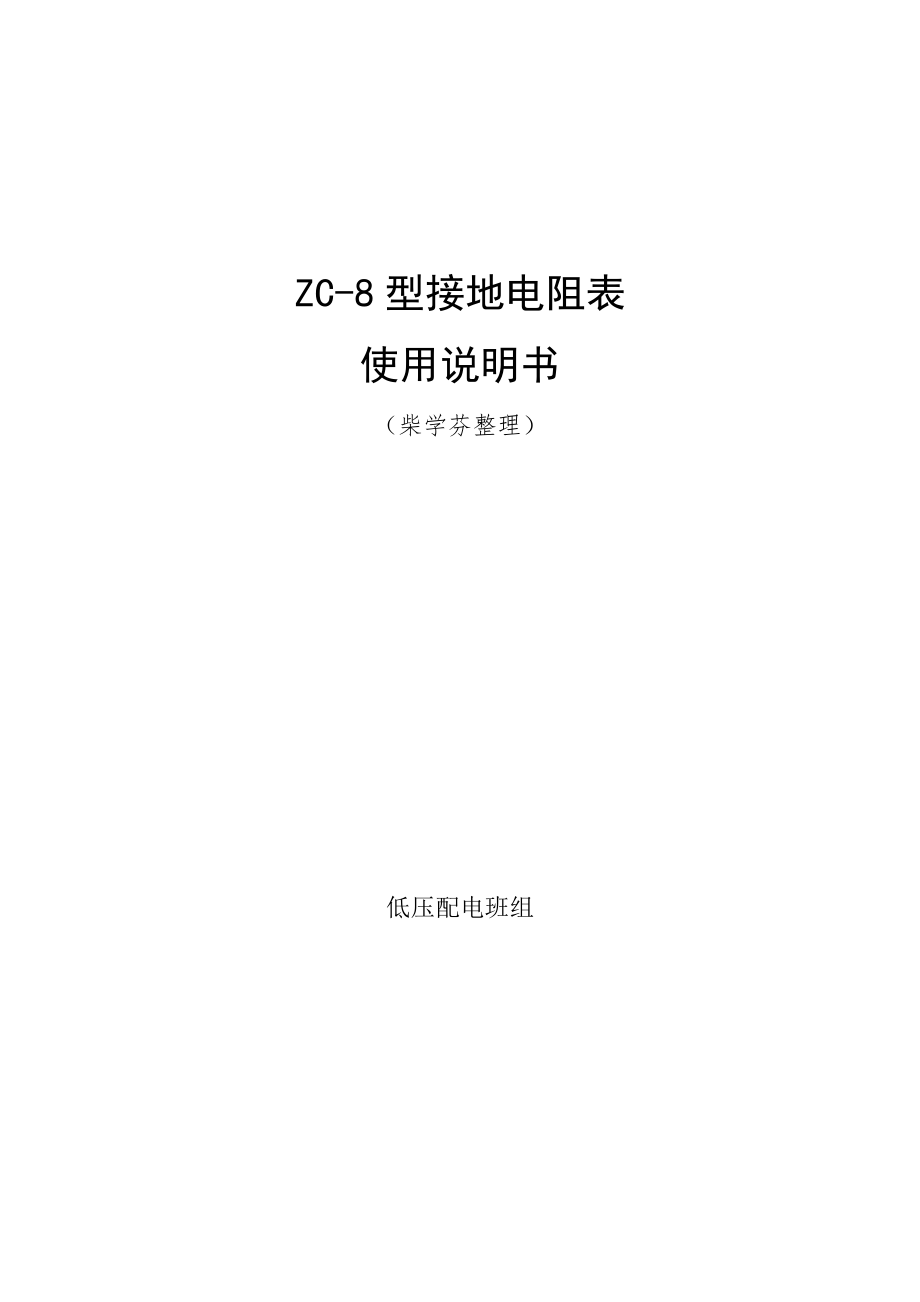

ZC-8型接地电阻表使用说明书（柴学芬整理）低压配电班组1、 产品型号、名称及外形尺寸仪表为ZC-8型接地电阻表，如图所示：2、 用途和适用范围ZC-8型接地电阻表适用于直接测量各种接地装置的接地电阻值3、 技术参数3、1仪表工作位置为水平3、2仪表发电机手柄额定转速每分钟120转３、3量程：0-1-10-100Ω4、 使用与维护4、1正确读数：ZC-8接地摇表的数字盘上显示为1.2.3……10十个大格，每个大格中有十个小格倍数盘内有0.1 1 10三种倍数在规定转速内，仪表指针稳定时指针所指的数乘以所选的倍数即是测量的结果4、2仪表好坏的检查：4、2、1外观检查4、2、2开路实验：将仪表上的电流端钮C1和电位端钮P1短接，再将接地两端钮C2 P2短接，然后轻摇摇表，摇表的指针直接偏向读数最大方向4、2、3短路实验：将所有端钮连接起来，然后轻摇摇表，摇表的指针直接偏“0”的方向5、 测量方法5、1接地电阻应在气候相对干燥的季节进行，避免雨后立即测量，以免测量结果不真实5、2将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体5、3将两个接地探针沿接地体敷设方向分别插入距接地体20m、40m的地下插入深度为400mm。
如下图所示：5、4将仪表放置水平位置，并接线：将C2、P2短接后用5m线连接接地体；C1接40m线、P1接20m线如右图所示：5、5检查检流计是否指在中心线上，否则可用调零器将其调整指于中心线5、6将“倍率标度”置于最大倍数，慢慢转动发电机摇把，同时旋动“测量标度盘”使检流计指针指于众中心线5、7当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，调整“测量标度盘”使指针指于中心线上5、8如“测量标度盘”的读书小于1时，应将“倍率标度”置于较小标度倍数，再重新调整“测量标度盘”以得到正确读数5、9用“测量标度盘”的读书乘以“倍率标度盘”的倍数即为所测的接地电阻值6、注意事项：当检流计的灵敏度过高时，可将电位探测针插入土壤中浅一些当检流计灵敏度不够时，可沿电位探测针和电流探测针注水湿润7、 对于各类常用的接地装置，其允许接地电阻合格值分别为：7、1电源容量100kVA以上的变压器或发电机的工作接地，R<=4Ω7、2电源容量小于等于100kVA的变压器或发电机的工作接地，R<=10Ω7、3100kVA以及以下低压配电系统的零线重复接地，R<=10Ω；当重复接地有3处以上时，R<30Ω。
7、4电气设备不带电金属部分的保护接地，R<=4Ω；引入线装有25A以下熔断器的设备保护接地，R<=10Ω7、5低压线路杆塔的接地或低压进户线绝缘子脚的接地，R<=30Ω7、6变配电所母线上FZ型阀型避雷器的接地，R<=4Ω7、7线路出线端FS型阀型避雷器的接地；管型避雷器的接地；独立避雷针接地（个别可取R<=30Ω），工业电子设备（包括X光机）的保护接地，均为R<=10Ω7、8烟囱的防雷保护接地，R<=30Ω （包括水塔或料仓的防雷接地均同此项要求）等8、成套性：成套供应的接地电阻表包括下列各项8、1. 仪表本身 1台8、2. 辅助接地探测针 2支8、3. 导线 5m、20m、40m各一条8、4. 携带袋 1个8、5. 使用说明书 1份8、6. 检验合格证 1张8、7. 皮带携带盒 1个（按用户订购需求供给）4。
