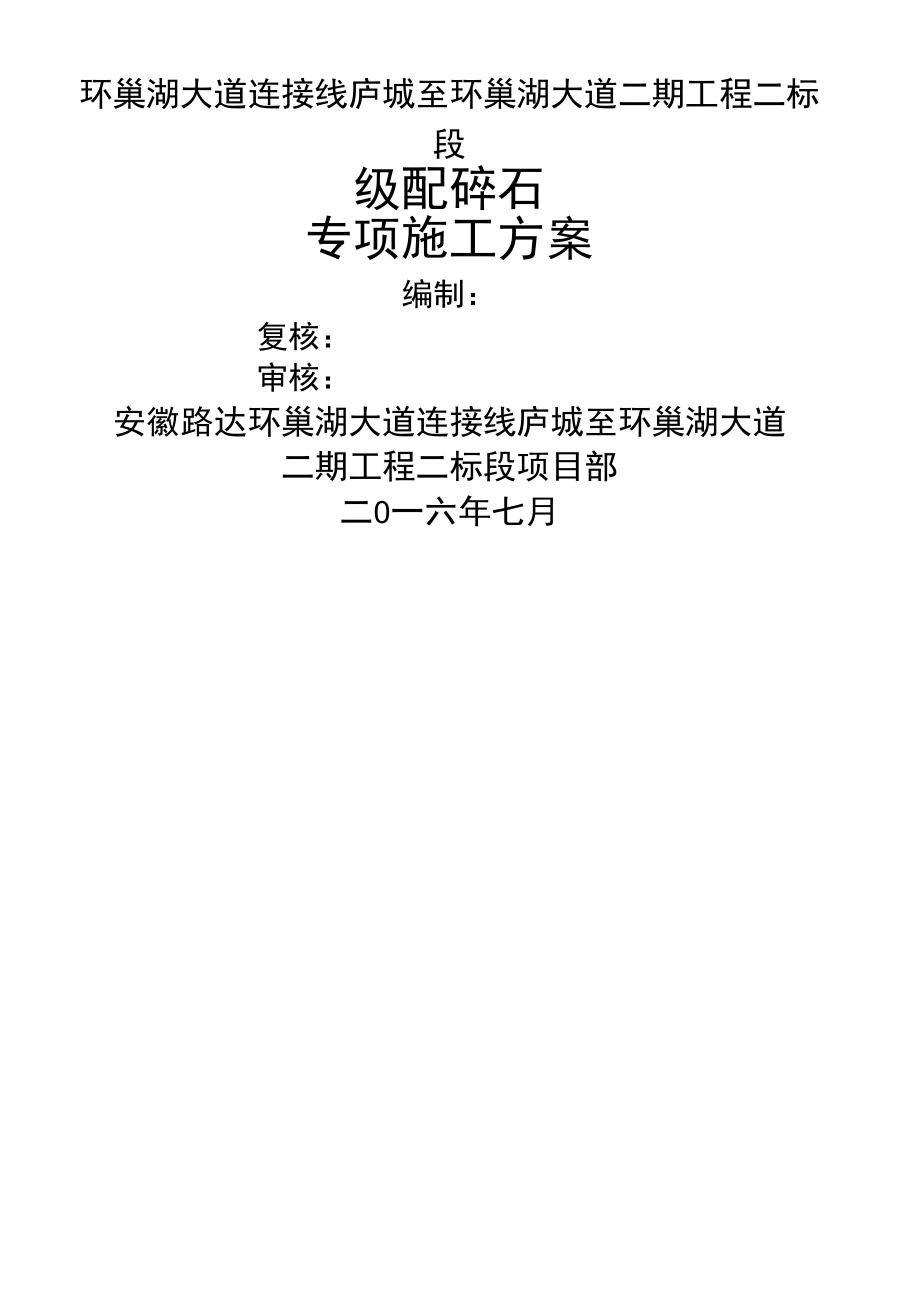

环巢湖大道连接线庐城至环巢湖大道二期工程二标段级配碎石专项施工方案编制：复核：审核：安徽路达环巢湖大道连接线庐城至环巢湖大道二期工程二标段项目部二0一六年七月一、工程概况2二、编制依据2三、编制原则2四、施工组织3五、材料采备与控制3六、施工前各项准备工作5七、施工方法及工艺51、施工方法52、施工工艺5八、质量保证措施8九、安全保证体系及保证措施10十、环境保护体系及保证措施12十一、注意事项15十二、应急措施15一、工程概况环巢湖大道连接线庐城至环巢湖大道二期工程二标段起点位于庐江县冶父山镇与白山镇分界处，东北走向基本沿现状X089(规划X067)经戴桥、金八贵、十联村、鸡鸣村，至X062(盛同路)附近庐江白山农业机械管理站处本标段起讫桩为K13+788~K23+390路线全长9、602km级配碎石51769、2用二、编制依据1、环巢湖大道连接线庐城至环巢湖大道二期工程二标段施工招标文件、图纸、招标过程中得补遗书等；2、公路工程技术标准(JTGB01-2003)3、公路路面基层施工技术规范(JTJ034-2006)4、公路土工试验规程(JTGE40-2007)5、公路工程集料试验规程(JTGE042-2005)6、公路路基路面现场测试规程(JTJ059-2008)7、公路工程质量检验评定标准(JTGF80/1-2004)8、公路工程施工安全技术规程(JTJ076-95)三、编制原则1、遵守招标文件要求得原则2、确保工期得原则3、确保质量创优得原则4、安全第一、预防为主得原则5、科学管理得原则6、文明施工得原则7、降低工程成本得原则8、环境保护得原则9、建立高效得组织机构、加强施工现场管理得原则10、遵照执行设计标准与施工规范得原则四、施工组织1、组织机构设施工组、测量组、试验组、警戒组与保障组，各司其职。
⑴、施工组负责施工现场得技术管理以及机械及人工安排；⑵、测量组负责对拟铺路段得施工测量工作，以及施工中得测量控制；⑶、试验组负责拟铺路段得相关试验；⑷、警戒组负责警示牌得设置、危险人员与车辆得撤离；⑸、保障组负责设备与器材得采购、检查与维护施工组织机构一览表序号机构名称姓名备注1r施工组n周国兵拌合站10人，民工20人2测量组周龙3试验组姚飞4p警戒组:方家彬5保障组徐汉东2、主要设备与器材主要机械设备一览表序号名称型号单位数量备注1挖掘机220台92「装载机30台23推土机台24压路机20T台35:平地机1台26洒水车辆27自卸车辆8五、材料采备与控制级配碎石集料主要原材料为碎石根据我部实际情况，碎石采用检验合格且经驻地办审批后得，就近采购石料厂得碎石1、进场得材料必须保证质量合格，具体控制方法为：（1）在进料过程中始终保持由专职试验员按照施工技术规范及驻地办、项目办所要求得指标及检测频率进行材料进场抽检及相关试验控制，确保料源质量关,拒收不合格材料；对不合格材料进行一票否决制，从源头上杜绝材料质量隐患2）积极、主动地配合试验监理工程师做好原材料得抽检工作3）对不符合要求得材料坚决拒收，试验结果数据要做到可信、可用，反映试验结果要及时，一切以数据说话。
4）将选用得原材料抽检样品送至监理工程师确认合格得工地试验室,按规定进行原材料试验与混合料配合比得设计混合料配合比设计试验内容有：、对原材料进行筛分试验，确定其级配能否满足施工要求根据项目办有关文件要求，级配碎石颗粒分析应满足相关文件及规范要求；① 、石料得液、塑限分析：所选用得级配碎石要求液限小于28%塑性指数小于6,同时要求满足0、6mm以下细土含量与塑性指数得乘积值不大于100得规定；② 、击实：确定最大干密度与最佳含水量；2、试验在规定得条件下进行，根据设计要求，进行经监理工程师认可得配合比设计工作，得出试验结果后，及时上报监理工程师审核、确认后，才能进行下道工序同时要积极做好资料管理工作，建立资料整理归档制度，做到工作完资料完，不重不漏、不留后遗症,这就是准备工作中重要环节，关系到工程质量、施工经济得关键工地试验室要做好如下试验工作：a、粒料得颗粒分析试验，且保证试验频率；b、粒料得塑性指标分析；c、标准击实试验、确定最大干密度、最佳含水量；d、石料得压碎值与针片状试验，要求压碎值与针片状满足设计要求；e、有机质含量及硫酸盐含量试验（若必要时做）；f、相对密度试验；g、在塑性指数偏大得情况下，塑性指数与0、6mm以下细土含量得乘积不应大于100；h、级配碎石浸水4昼夜得CBR强度试验，要求室内CBRB应大于90%六、施工前各项准备工作1、对基底严格按照相关技术规范要求进行验收，对不满足设计要求得及时向业主与监理汇报；2、对施工工人、机械操作手进行全方位培训，以确保施工时有序地保质保量得进行安全文明施工；3、对施工作业段面派出专人提前采取安全措施及实施有效得交通安全管制;4、按到场机械设备进行组配，同时对各种施工机具进行全面检修，应经调试并使其处于良好得性能状态。
应配备有足够得机械，施工能力需配套，重要机械宜有备用设备，同时加强维修、保养；5、保证场地洁净，减少运料车、装载机等对现场内集料得污染，严禁有漏油现象得车辆、装载机、挖掘机等进入施工现场；6、配备通讯设施，保障与工地与各部门得信息交换及时、畅通；7、路基填料在保证质量得前提下从料源加强控制，生产得填料按规范得要求分期、分批抽检、报验，从原材料质量上把好第一道关；七、施工方法及工艺1、施工方法根据本工程特点及现场实际情况，级配碎石施工采用现场路拌法施工2、施工工艺、施工工艺流程图准备工2)作师同意施工>样合后运未输筛单洒湿水润，使向监理石TH石屑送运输护布拌洒与水->整->碾予报验单”经监理工程补充型压养生(3)、施工放样在路基上恢复中线，直线段每20m设一桩，平曲线段每10m设一桩，并在路基边缘外0、5m设指示桩，在指示桩上用明显标记标出路基边缘得设计标高4）、计算材料用量根据每层得厚度、宽度（按设计图纸）及预定得干密度，计算各段得干集料数量5）、运输与摊铺集料① 在摊铺段两侧先培土（除挖方道槽外），以控制每层得宽度与厚度② 可用自卸翻斗车运输集料装车时，控制每车料得数量相同③ 卸料距离应严格控制，安排专人指挥卸料，避免铺料过多或不够。
④ 卸料与摊铺通常由远而近全断面摊铺，尽量不留纵缝⑤ 检验松铺材料层得厚度，视其就是否符合预计要求，必要时，应进行减料或补料工作⑦未筛分碎石摊铺、平整后，在其较潮湿情况下，向上运送石屑，用平地机并辅以人工将石屑均匀摊铺在碎石层上6）、级配碎石料得拌与与整型级配碎石配合比：1、3料：1、2料：石粉=3、5：3、5:3级配碎石最大干密度：2、230g/cm3级配碎石最佳含水率：4、6%级配碎石料得拌与级配碎石混合料得拌与采用现场路拌法拌与采用挖机与装载机配合进行，人工辅助，同时在摊铺过程中采用铧犁进行翻拌；在拌与过程中，用洒水车补充所需水分拌与结束时，混合料得含水量应该均匀，并较最佳含水量大1%左右，没有粗细颗粒离析现象拌与过程中人员安排：操作人员2人，负责拌与机械得操作；检测混合料级配、含水量1人；指挥装料1人；同时安排专职人员对级配碎石料得拌与实施全程监控、管理，落实责任① 整型推土机摊铺一定长度后，使用平地机及时按预定标高进行平整作业，平整时按照标高进行挂线挖槽得方法，在平整过程中集中人力配合平地机作业，对局部出现得粗集料、路基边线得平顺以及小坑用人工进行及时处理7）碾压待平整完成后，即可进行碾压；碾压前试验人员进行含水量检测，偏低时，及时进行洒水，含水量控制在±2%，碾压设备采用重型振动压路机。
碾压从两侧向中间纵向进退式碾压，按照先慢后快得顺序进行，压路机行驶速度：强振3km/h，弱振3、5km/h,静压4km/h;每次碾压时轮迹重叠1/3;不允许快速启动，振动压路机前进、后退转换时，应先停振，再换挡、转向碾压时，后轮应重叠1/2轮宽;后轮必须超过两段得接缝处压路机不得在末压完或刚成型得路基上急刹车、急调头、转向对局部压路机压压不到得地方，用小型压实机具进行压实，保证边角得密实8）接缝处理①横向接缝两作业段得衔接处，应搭接拌与第一段拌与后，留5~8m不进行碾压，第二段施工时，前段留下未压部分与第二段一起拌与整平后进行碾压②纵向接缝应避免纵向接缝;在必须分两幅铺筑时，纵缝应搭接拌与前一幅全宽碾压密实，在后一幅拌与时，应将相邻得前幅边部约30cm搭接拌与，整平后一起碾压密实9）、养护级配碎石施工完成、检测合格后，要连续进行上层施工如不能连续铺筑上层时，要设专人进行洒水湿润养护八、质量保证措施1、组织机构为保证工程项目施工质量，项目部成立质量管理领导小组，落实责任,确保责任到人质量管理领导小组组长由项目经理徐正茂担任，具体人员安排如下:组长：徐止茂副组长：周国兵何跃武成员：徐汉东汪夏根陶建方家彬江明徐海燕方基昊吴文周龙朱芳照姚飞专职质检员：吴文2、质量保证措施(1) 建立以项目总工为首与系统得技术网络体系，实行技术人员岗位责任制，逐级责任到人，一级抓一级，争创优质工程。
2) 强化工程质量创优措施，投入精干得质量管理人员与先进机械设备,利用严密得检测手段，切实开展质量管理活动3) 所有原材料要进行检测对砂、石料等材料进行性质、强度试验,并严格控制砂石料得粒径及含水量4)做好基底承载力检测，保证基底承载力符合设计要求施工阶段施工准备阶段工作保证质量保证体系工程交工验收，业主签发交工证书缺陷责任期质量责任制第二阶段工程竣工文件得编制，竣工质量自检制度保证开工报告审批制]设计文件复核制测量双检制工程试验检测制分阶段技术交底制隐蔽工程检查签证制分项工程质量评定制验工质量签证制定期与日常质量教育检查制总工程师质量责任制质检工程师质量责任制实验人员质量责任制测量人员质量责任制专业工程队长质量责任制生产班组长质量责任制兼职质量员质量责任制制作工人质量责任制对存在得缺陷或不合格之处进行修补、重建项目经理质量责任制事故处理报告制九、安全保证体系及保证措施1、组织机构为保证该级配碎石填筑施工得顺利进行，项目部成立了安全、消防、环保管理领导小组，组长由项目经理徐正茂担任，具体人员安排如下:组长：徐正茂副组长：周国兵何跃武成员:徐汉东汪夏根陶建方家彬江明徐海燕方基昊吴文周龙朱芳照姚飞专职安全员：方家彬2、安全保证措施(1) 、参加施工人员，必须接受安全技术教育，熟知与遵守本工种得各项安全技术操作规范。
应定期进行安全技术考核，合格者方能上岗操作，对于从事电气、起重、焊接、车辆驾驶等特殊工种人员，应经过专业培训获得合格证书后，方准上岗2) 、操作人员上岗前，必须按规定穿戴防护用品施工负责人与安全检查员应随时检查劳动防护用品得穿戴情况，不按规定穿戴防护用品得人员不得上岗3）、施工现场要设置足够得消防设备，对工地上设置得消防器材必须定期维护与检查，施工人员应熟悉消防设备得性能与使用方法4）、机械上料时，在铲斗（或拉铲）移动范围内不得站人铲斗下方严禁有人停留与通过3、安全目标安全目标：杜绝一切伤亡事故4、安全保证体系安全生产委员会经理总工程师质检工程师安全保证体系基础工作抓好安全预防，开展预想、预测、预防活动抓好安全宣传教育-加强职工冈位培训，坚持培训，持证上冈加大安全技术设备与设施得投入严格执行民工管理规定安全目标消灭死亡、重伤、多人事故，轻伤控制在12%以内安全责任制班前安全讲话制周一安全活动日制安全设计制十、环境保护体系及保证措施1、环境保护目标严格遵守国家及省、市有关规定，做好施工场地及周边地区环境保护,施工完成后及时进行恢复2、环境保护、水土保持保证体系框图(1)环境保护、水土保持保证组织机理全面负责（徐正茂）成立以项目经理任组长得环境保护领导小组，配备一定量得环保设施与技术人员，认真学习环保知识，共同搞好环保工作，并将环保与文明施工结合起来总使环保工作始终处于受控状态负责环境保护保械管理(2)应按业环境保护措施①何青理场地得废夏…主要求或监理工程师得指示产调度II负环保组织机构负环保小组责1-人料与运料得徐务管理机构框责人不得:在适当地点废方,设置负责人塁陶图下见團她有关部门统及农田水方「；有条件时，力:利设材料管理负责人。
吴程中得废弃物卅在1、制定项目环保措施与方案得环境保护工废方堆放点监应统筹安排得干堆2、发现并选解出地④得在施3、开展环保活动与环保培训4、保证环--^1时及时青除干与妨碍交可能项环保技完措工后对得污染环境得技术问题1合理安排生产，减少施工对扰1、保证使用得各类机械在安项目应工队离状态下运1保证进场施工人-员得文明亠河道技术素量不要得经盖植质2、组织对施工人员状态，1财务部门保证环保工作所2、行政部门负责各项后勤保修建一1、保证按要求储存与堆放材被抖尽，2、对有毒、有害危险品严格管环时排O制3、负责各种施工材料得节约与回收、再道，并与永久性排水设施相连接，且不得引起淤积与冲刷⑤施工中应因地制宜地采取有效预防措施，防止施工场所占用得土地或临时使用得土地受到冲刷，防止从本工程施工中开挖得土石方材料对河流、水道、灌溉或排水系统产生淤积或堵塞3）水土保持措施a、水土保持遵循“施工少占农田、不占良田”得原则，采用“工程措施拦挡、生物措施固土”得综合治理方案，使水土保持达到规定要求b、施工中各种建筑垃圾、施工弃碴均需堆弃到指定得地点，严禁将弃碴向沟槽、河道随意堆弃，防止弃碴流失十一、注意事项（1）、所有筑路机械驾驶员必须持证上岗，按章操作并须特别注意施工安全。
2）、在雨季施工时应注意天气变化，降雨时应立即停止施工，已经摊铺得混合料应尽快碾压，同时考虑下承层得排水；（3）、拌与场应提前做好排水工作，确保混合料含水量稳定；（5）、平地机摊铺时应连续，减少停顿；（5）、摊铺混合料时，应指派专人消除粗细集料得离析现象；（5）、级配碎石施工时，要求颗粒级配要好，配料必须准确，塑性指数必须符合规定，混合料必须拌与均匀，没有粗细颗粒离析现象7）、工程出现任何特殊情况应及时报告主管工程师解决，出现险情必须第一时间尽可能通知相关人员撤至安全地点十二、应急措施1、根据拆除工程特点，我部成立相应得事故应急救援领导小组：组长：徐正茂副组长：周国兵何跃武成员：徐汉东汪夏根方家彬陶建江明方基昊朱芳照徐海燕吴文周龙何正仪主要组成：安全生产管理主要负责人方家彬与施工队负责人周国兵2、具体应急措施(1)、发生事故时立即启动本预案，安全事故应急处理领导小组组长及成员立即赶到事故发生现场，由组长负责现场得组织指挥，如组长不在现场，必须由指定副组长代理行使职权；(2)、应急交通：以小型汽车(皖HB1B88为主，当出现特大紧急情况时从庐江县调紧急救援车应急号码：，当此繁忙时，请立即拨打社会救援：120、122、119等。
3)、本着先救人为主得原则，先抢救伤员4)、保护事故发生得现场，维护现场秩序，并采取必要措施，避免次发事故发生；(5)、事故发生后，立即由组长向相关得管理机关与部门口述报告与事故经过3、处理措施内容(1)、勘察事故现场，查明事故发生得原因，认真做好记录经过，掌握第一手现场资料；(2)、协助相关管理机关与部门得调查及处理工作，提供有关资料；(3)、根据记录，如实填写安全事故汇报表，将书面材料即时报送处安全科，并征求处领导意见；(4)、妥善处理安全事故后期工作4、应急机械设备项目部内拥有得机械设备及时调到事发现场，如设备不足，立即向上级汇报，请求支援5、应急交通工具项目部租用小型汽车(皖HB1B88)安徽路达环巢湖大道连接线庐城至环巢湖大道二期工程二标段项目部年7月2016。
