实测实量控制方案设计_第1页
1/11

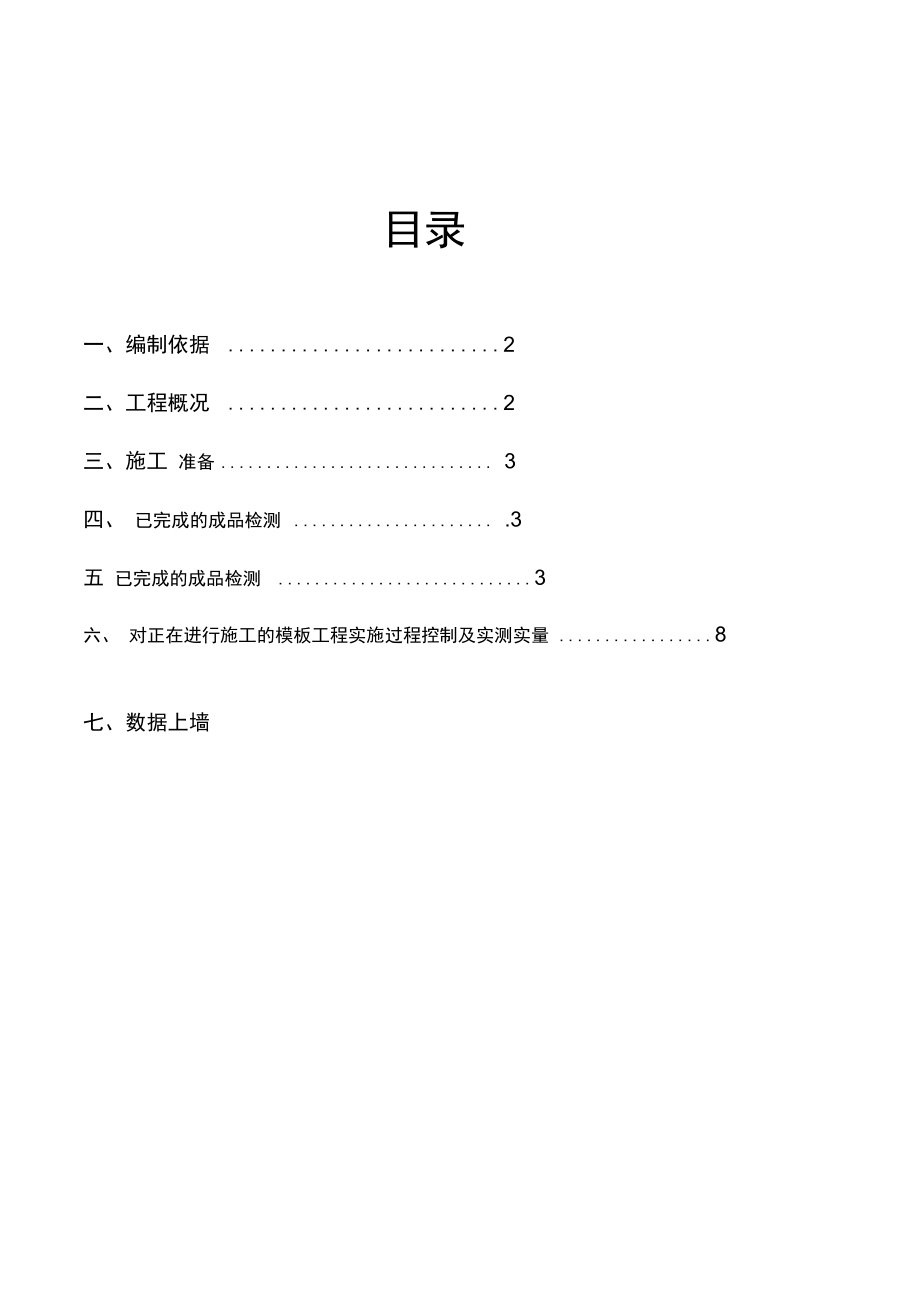

目录一、编制依据 2二、工程概况 2三、施工 准备 3四、 已完成的成品检测 .3五 已完成的成品检测 3六、 对正在进行施工的模板工程实施过程控制及实测实量 8七、数据上墙实测实量控制施工方案一、编制依据1、 工程施工图纸;2、 《建筑施工模板安全技术规》(JGJ162-2008);3、 《混凝土结构工程施工质量验收规》(GB50204 2011);4、 《建筑施工手册》第四版;5、 《高层建筑混凝土结构技术规程》JGJ3-20106、 《建筑工程施工质量验收规》二、建筑概况:序号项 目容1工程名称碧桂园融侨•时代城工程2工程地点市晋安区3施工单位晨辉建筑工程(集团)4建设单位时代城房地产开发5监理单位中博建设监理6建筑概况建筑功能住宅建筑面积75006平方米建筑高度94.8 米建筑层数32层建筑层高2.9米7结构概况基础结构形式桩基础主体结构形式钢筋混凝土结构屋盖结构形式平屋面三、施工准备1 、测量工具准备:5m 钢卷尺、 2 米靠尺、楔形塞尺 、 激光水平仪、 塔尺、 记号 笔、 线、吊具、粉笔、墨斗、人字梯、2 、劳动力准备木工 2 人、质检员 2人四、已完成的成品检测。

对已浇筑完成的砼面进行截面尺寸、表面平整度、 垂直度、 顶板水平 度极差等测量后凡超出规要求的部位进行打磨修复实测方法: (对发现超出规要求的部位采用记号笔或变色龙漆做好标 记)1 . 砼截面尺寸偏差测量1.1. 指标说明:反映层高围剪力墙、砼柱施工尺寸与设计图尺寸的偏差1.2. 合格标准:截面尺寸偏差 [ - 5,8]mm1.3. 测量工具: 5m 钢卷尺1.4. 测量方法:(1)同一墙/ 柱面作为 1 个实测区,累计实测实量 20 个实测区; (2)每个实测区从地面向上 300mm 和 1500mm 各测量截面尺寸 1 次,选取 其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的 1 个计算点 1.5. 示例墙拎截面尺寸测最示意图墙柱截面尺寸测量示意图2 .砼表面平整度测量2.1. 指标说明:反映层高围剪力墙表面平整程度22合格标准:[0,8]mm23测量工具:2米靠尺、楔形塞尺24测量方法:(1) 剪力墙/暗柱:选取长边墙,任选长边墙两面中的一面作为 1个实测 区,累计实测实量20个实测区;(2) 当所选墙长度小于3米时,同一面墙4个角(顶部及根部)中取左上 及右下2个角按45度角斜放靠尺,累计测2次表面平整度。

跨洞口部位 必测这2个实测值分别作为该指标合格率的 2个计算点;(3) 当所选墙长度大于3米时,除按45度角斜放靠尺测量两次表面平整度外,还需在墙长度中间水平放靠尺测量 1次表面平整度跨洞口部位必测这3个实测值分别作为判断该指标合格率的 3个计算点2.4.示例平整度测量示意(注:第五尺仅用于有门洞墙体)3、砼结构垂直度3.1.指标说明:反映层高围剪力墙、砼柱表面垂直的程度3.2.合格标准:[0,8]mm3.3.测量工具:2米靠尺34测量方法:(1) 剪力墙:任取长边墙的一面作为 1个实测区,累计实测实量 20个实测 区;(2) 当墙长度小于3米时,同一面墙距两端头竖向阴阳角约 30cm位置,分别按以下原则实测2次:一是靠尺顶端接触到上部砼顶板位置时测 1次垂直度,二是靠尺底端接触到下部地面位置时测 1次垂直度砼墙体洞口一侧为垂直度必测部位这2个实测值分别作为判断该实测指标合格率的 2个计算点;(3) 当墙长度大于3米时,同一面墙距两端头竖向阴阳角约 30cm和墙中间位置,分别按以下原则实测3次:一是靠尺顶端接触到上部砼顶板位置时测 1次垂直度,二是靠尺底端接触到下部地面位置时测 1次垂直度,三是在墙长度中间位置靠尺基本在高度方向居中时测 1次垂直度。

砼墙体洞口一侧为垂直度必测部位这3个实测值分别作为判断该实测指标合格率的 3个计算点;(4) 砼柱:任选砼柱四面中的两面,分别将靠尺顶端接触到上部砼顶板和下部地面位时各测1次垂直度这2个实测值分别作为判断该实测指标合格率的 2个计算点3.5.示例:4、砼结构顶板水平度极差4.1. 指标说明:考虑实际测量的可操作性,选取同一功能房间砼顶板四个角 点和一个中点距离同一水平基准线之间 5个实测值的极差值,综合反映同一房间砼顶板的平整程度42 合格标准:[0,20]mm4.3. 测量工具:激光水平仪、塔尺或具有足够刚度的 5米钢卷尺4.4. 测量方法:(1) 同一功能房间砼顶板作为1个实测区,累计实测实量10个实测区;(2) 使用激光扫平仪,在实测板跨打出一条水平基准线同一实测区距顶板天花线约30cm处位置选取4个角点,以及板跨几何中心位(若板单侧跨度较 大可在中心部位增加1个测点),分别测量砼顶板与水平基准线之间的 5个垂直距离以最低点为基准点,计算另外四点与最低点之间的偏差偏差值< 20mm时实测点合格;最大偏差值w 30mm时,5个偏差值(基准点偏差值以0计)的实际值作为判断该实测指标合格率的 5个计算点。

最大偏差值〉30mm5个计算时,5个偏差值均按最大偏差值计,作为判断该实测指标合格率的 点4.5.示例:顶板水平度测量示意图5、修复施工:针对超出(-5、8) MM部位采用机械打磨并注意钢筋的保护层,班组经自 检后报质检员验收,验收合格后报监理单位验收五、对正在进行施工的模板工程实施过程控制及实测实量1模板组拼模板组装要严格按照模板配板图尺寸拼装成整体,模板在现场拼装时,要控制好相邻板 面之间拼缝,两板接头处要加设海绵条,以防漏浆,拼装完成后用对拉螺杆把模板和竖向钢 管加固牢靠,以保持模板的整体性本工程采用梁、柱模板分离支撑体系拼装要求详见下序号项目允许偏差1两块模板之间拼缝< 12相邻模板之间咼低差< 13模板平整度< 24模板平面尺寸偏差± 3墙模板统一采用木胶合板模板,用钻头将模板打成标准孔,如:螺栓孔间距为 500X 450,现场禁止随意钻孔,破坏模板,影响周转次数2模板定位(1)中心线和位置线的放线当混凝土浇筑完毕并具有一定强度(> 1.2MPa),即用手按不松软、无痕迹,方可上人 进行轴线投测首先引测建筑的边柱或墙轴线并以该轴线为起点,引出每条轴线根据轴线位置弹出用 墨线弹出模板的线、边线以及外侧控制线,施工前三线必须到位,以便于模板的安装和校 正。

墙体模板根据构件断面尺寸切割一定长度的钢筋焊成定位梯子支撑筋,焊在墙体两根竖 筋上,起到支撑作用,间距1200mm柱模板,在柱模上口用钢筋焊成井字形套箍撑位模板并固定竖向钢筋3模板的支设模板支设前将垫层、底板面清理干净不得有积水、杂物,并将施工缝表面浮浆剔除, 用水冲净所有侧模板必须刷脱模剂4柱模布置及实测实量控制4-1布置本工程框架柱截面尺寸包括: 400 X 1200、500 X 1200、600 X 600、500 X 600、500 X 500、450 X 500、400 X 500、400 X 400正方形及矩形框架柱模面板采用 18mn厚覆面木胶合板,次楞为50X100mn矩形木楞, 柱箍①48X 3.6mm双钢管,柱外用M14高强对拉螺栓外拉结柱子模板布置原则:①次楞间距不得大于 200mm②主楞按450mn一道布置(不得大于 500mm,第一道柱箍在距结构面 200伽处,最上侧一道柱箍距梁底不大于 300mm③主楞 按700mm一道布置(不得大于700mm,第一道柱箍在距结构面 200伽处,最上侧一道柱箍 距梁底不大于300mm④柱对拉螺杆按照均分相应柱边布置柱子边长均在500〜1200之间,部在两个方向均布置一道对拉螺栓,具体如下:序号柱截面尺寸(mm)次龙骨 (木枋) 立放根数纵(横)向柱对 拉螺栓根数对拉螺栓竖向间距 (主龙骨间距)(mm)1500 X 120071 (3)4502400 X 120071 (3)4503600X 600514504500X 600514505500X 500514506450X 500514507400X 500404508400X 400404504-2实测实量控制部位:① ,检查模板是否与地墨重合。

② ,检查模板是否与楼面砼接合部位出现大于 5MM的缝隙.③ ,检查垂直度④ ,检查模板的刚性是否满足要求5剪力墙模板的布置及实测实量控制5--1布置本工程剪力墙厚度为200mm 300mm剪力墙模板采用18mm厚木胶合板,50mrX 100mn木枋立放作为次楞,次龙骨木枋间距 200mm主楞采用①48X 3.6mm双钢管,①14高强对拉螺栓加固第一道对拉螺栓距地 200mm对拉螺栓横向间距均为500mm纵向间距450mm墙体模板顶部自由端长度不得大于300mm此外,在距墙面1500mmW侧,埋设U型钢筋1500mm钢筋直径为© 20mmr以上,高出 混凝土底板面60mm直径以能穿过两根钢管来确定,作为外墙模板斜向固定钢管的固定, 墙模板支撑固定方式见下图:墙模板提前定位打孔,开孔后禁止随意乱凿在层板侧放置定位钢筋,防止在校正模板 时截面尺寸变形6对模板实测实量控制对已安装的模板实测实量:① ,先检查模板下口是否与地墨重合② 、模板下口是否楼面砼出现大于 5MM勺缝口为保证墙体根部不漏浆, 墙根地面在里线外用5mm泡沫条贴直注意泡沫条厚度应根据情况进行调 整)或在浇筑前一天用水泥砂浆填缝。

以保证模底不漏浆、不烂根③ ,检查垂直度:在模板阴角两侧 300MM围的模板上口钉上铁钉并挂好吊 线检查,或采用激光红外线检查④ ,检查剪力墙模板平整度:在模板左右两端上下口距离 300MM的位置固定两个等距的支点,并在左右的支点上拉通两条水平线,检查模板是否平整或采用激光红外线检查⑤ ,检查顶板模板平整度:在每层每间房的剪力墙模板上(或支撑上)测 量抄出1米标高结并做好标记,根据层高及板厚,检查 1米标高线以上模板是 否平整.在浇筑时采用激光红外线检查,以确保顶板模板平整⑥ ,自检合格后报监理验收 7、数据上墙为便于现场管理,建筑工程实测实量中“混凝土结构”、“抹灰工程”等各 分项实测实量的部分指标要求在现场对实测实量数据上墙 装修工程实测实量可不做此要求上墙数据应包括合格指标、实测数据、检测人员、检测日期等 信息,并真实反映现场质量水平,上墙宜采用油漆喷绘的形式,不允许采用粉 笔或贴纸等形式施工单位应对现场 100%佥测并将数据上墙,项目部应抽检5% (按户数)并将抽检数据上墙,区域工程技术部应将每月检测得全部数据上需上墙的指标及表格形式如下:实测实量检查表检杳项目合格标准施工单位项目部区域技术部结构垂直度0,8结构平整度0,8截面尺寸-5,8顶板水平度0,15签名:日期:。
